Konig & Meyer 26709 Manual

26709 Zusatzgewicht
für Sockelplatten
BESTIMMUNGSGEMÄSSER GEBRAUCH
- Das Zusatzgewicht ist ein professionelles Mittel zur Steigerung
- der Standfestigkeit von K&M-Boxen-und Monitorstativen die mit
- M20-Sockelplatten ausgestattet sind.
- Die zentral gelegene Bohrung des Zusatzgewichtes dient zur
- Montageam Stativ, die weitere Bohrung ermöglicht die optisch
- ansprechende Verlegung eines Kabels unter den dafür geeigneten
- Sockelplatten 26703, 26704, 26705 und 26706.
MERKMALE & FÄHIGKEITEN
- Eingesetzt werden kann das Zusatzgewicht bei:
- - den K&M-Stativen: 24624, 26734, 26735, 26737, 26740, 26750
- - den K&M-Sockelplatten: 26700, 26703, 26704, 26705 und 26706
- Für evtl. Kabeldurchführung gibt es eine weitere Bohrung in der Platte
- Vier Gummipuffer sorgen für rutschfesten und geräuscharmen Einsatz
- Abmessungen: ø 325 mm, 8 mm stark, Bohrungen: ø 43 mm, Gewicht: 5 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen und beachten
Sie vor Aufbau und Betrieb dieses Produkts sorgfältig diese Anleitung. Sie informiert Sie
über alle wichtigen Schritte, um eine sichere Handhabung zu gewährleisten. Wir empfehlen,
sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
A. ALLGEMEIN
A. - VORSICHT! Das Eigengewicht von 5kg und die Kanten des Produkts können
A. - eine Gefährdung für Personen und Sachen darstellen. Umsichtige und aufmerk-
A. - sameHandhabung bei Montage, Betrieb, Demontage, Transport und Lagerung
A. - ist daher unverzichtbar
A. - Zusatzgewicht insbesondere NICHT fallen lassen oder Finger quetschen.
A. - Das Zusatzgewicht darf nur bei den vorgesehenen K&M-Stativen und Sockelplatten
A. - eingesetzt werden (s.o. MERKMALE & FÄHIGKEITEN)
A. - Beachten Sie auch die Gebrauchsanleitungen und Sicherheitshinweise dieser
A. - Stative und Sockelplatten
A. - Achten Sie insbesondere darauf, dass sich das Zusatzgewicht NICHT zwischen
A. - die Schraubverbindung von Standrohr und Platte schiebt 4.4.3
A. - Montage und Handhabung darf nur durch geeignetes Personal (fachlich und
A. - körperlich) erfolgen
A. - Verwendung nur im Innenbereich
B. VORHERSEHBARER FEHLGEBRAUCH
B. - Die Abmessungen (ø 325 mm, ø 43 mm) des Zusatzgewichtes sind exakt auf die
B. - genannten K&M-Stative und Sockelplatten abgestimmt. Aus diesem Grund darf
B. - es nicht bei anderen Produkten eingesetzt werden. Das gilt auch für:
B. - - K&M Produkte mit anderen Abmessungen, insbesondere bei Mikrofonstativen mit
B. - - Sockelplatten. Der sichere Sitz des Zusatzgewichtes ist nicht zu gewährleisten
B. - - Nicht-K&M-Produkte
AUFSTELLANLEITUNG
1. BESTANDTEILE

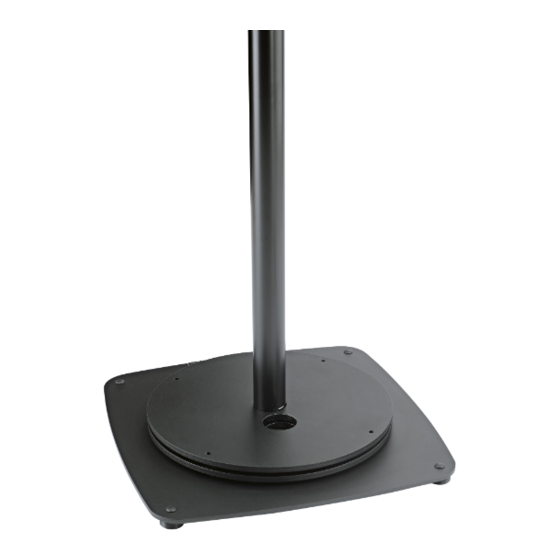

Das Zusatzgewicht besteht aus einer kreisrunden Stahlplatte, beklebt mit vier
Gummifüßen (Bumpons). Weitere, noch zu montierende Bestandteile gibt es nicht.
2. VORBEREITUNG DES ZUSATZGEWICHTES
Bitte Sichtprüfung vornehmen, ob alle Teile vollständig vorhanden und - soweit
erkennbar - in Ordnung sind. Beschädigte Teile dürfen nicht weiterverwendet
werden; sie müssen ersetzt bzw. qualifiziert repariert werden.
3. VORBEREITUNG DER STATIVE/SOCKELPLATTEN
3.1 Sockelplatte ggf. vom Stativrohr lösen und auf geeignetem Untergrund auslegen.
3.2 Sockelplatten einer Sichtprüfung unterziehen. Schadhafte Sockel dürfen nicht
3.2 verwendet werden. Sie müssen ersetzt bzw. qualifiziert repariert werden.
3.3 Auf der Sockelplatte dürfen sich keine Gegenstände, Schmutz etc. befinden;
3.3 wir empfehlen eine gründliche Reinigung vor Benutzung des Zusatzgewichtes.

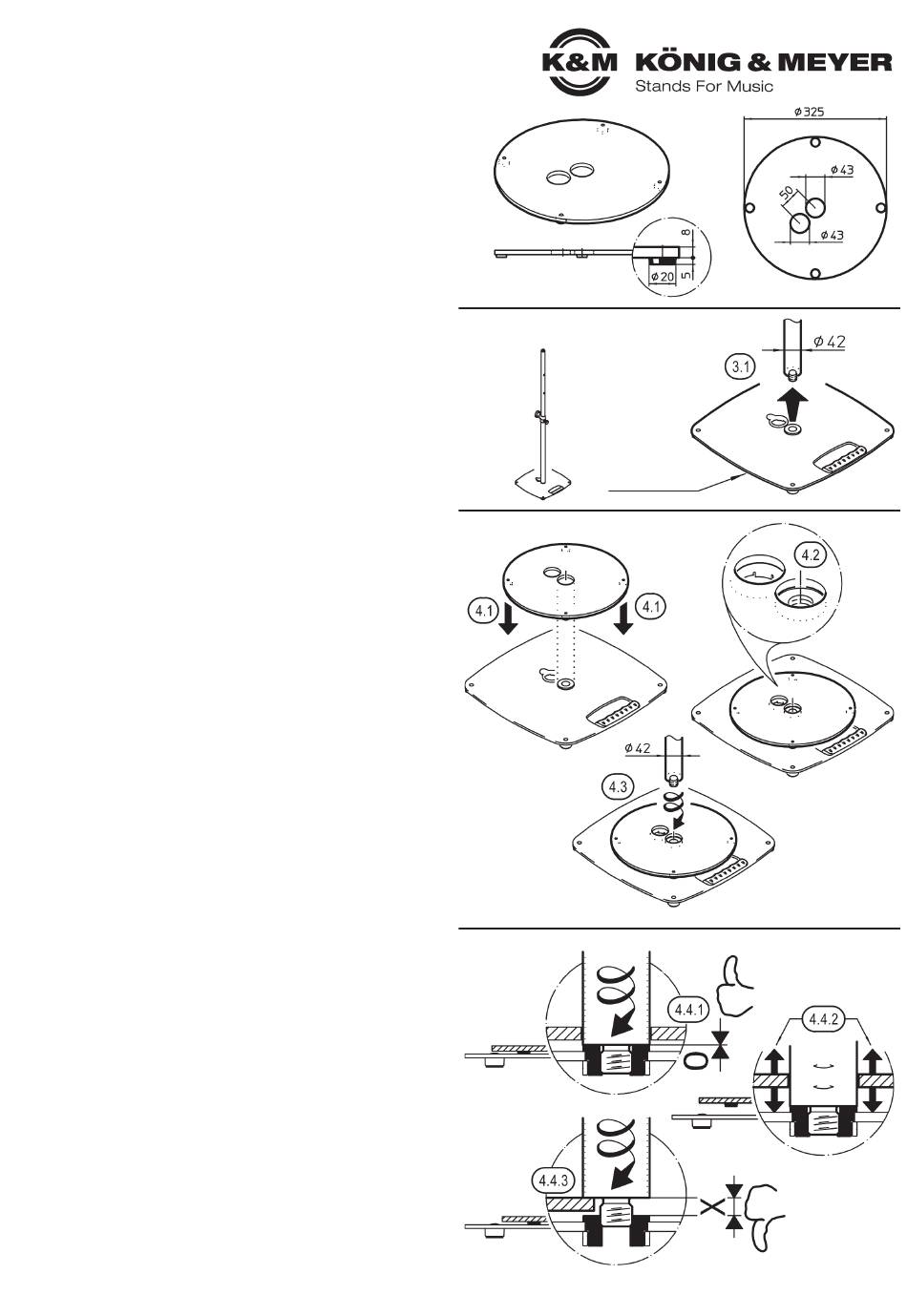

4. MONTAGE DES ZUSATZGEWICHTES
4.1 Zusatzgewicht mit den Gummifüßen nach unten auf die Sockelplatte legen.
4.2 Zusatzgewicht ausrichten, so dass die zentrale Bohrung genau über der
4.2 ebenfalls zentralen M20-Gewindebuchse der Sockelplatte zu liegen kommt.
4.3 Grundrohr mit M20-Gewindebolzen ansetzen und in die Buchse der Sockel-
4.3 platte eindrehen - dabei die Position des Zusatzgewichts ggf. nachjustieren.
4.4 WARNUNG! KIPPGEFAHR BEI FEHLERHAFTER MONTAGE
4.4.1 Sorgen Sie dafür, dass das Grundrohr in die Bohrung des Zusatz-
4.4.1 gewichtes eintaucht und spaltfrei (0) mit der Sockelplatte verschraubt ist.
4.4.2 Prüfen Sie diesen Zustand indem Sie das Zusatzgewicht etwas anheben.
4.4.3 Sollte sich das Zusatzgewicht zwischen die Sockelplatte und das Grundrohr
4.4.3 geschoben haben, ergibt sich ein Spalt (X) der die sichere Schraub-
4.4.3 verbindung verhindert. Bitte unbedingt korrigieren: siehe 4.4.1.
3. VORBEREITUNG DER STATIVE/SOCKELPLATTEN
Beispiel
K&M 26703 Sockelplatte
410 x 410 x 27,3 mm
4. MONTAGE DES ZUSATZGEWICHTES
4.4 WARNUNG! KIPPGEFAHR BEI FEHLERHAFTER MONTAGE
