INSIDE.60
Raumgliederungs-System
Room partitioning system
Workstation system
Team Office
Motorisch höhenverstellbare Tische
Motorised height adjustable desks
D
Montageanleitung
GB Assembly Instructions
Freiräume für Leistung.
Advertisement
Related Manuals for KONIG+NEURATH INSIDE.60
Summary of Contents for KONIG+NEURATH INSIDE.60

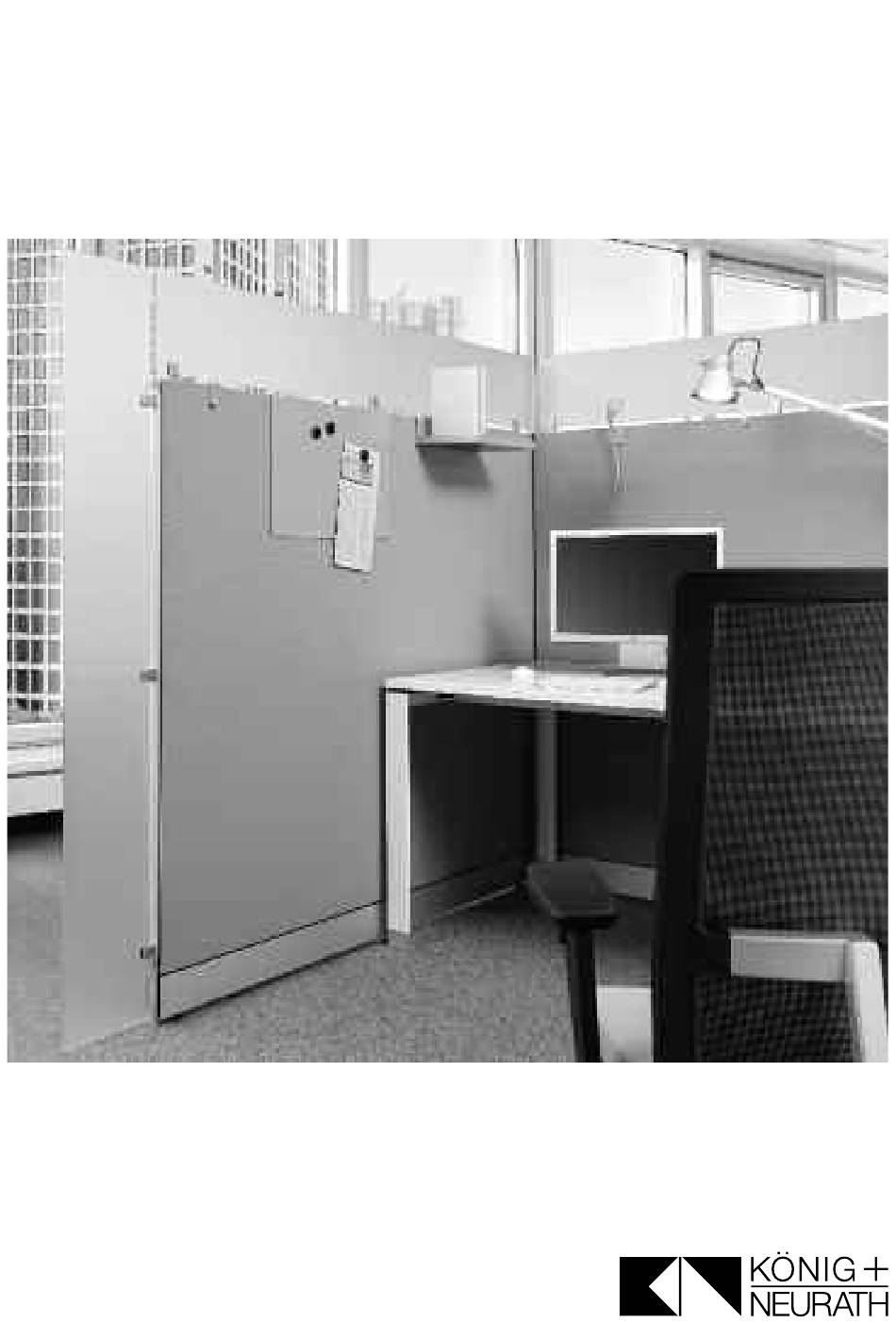

- Page 1 INSIDE.60 Raumgliederungs-System Room partitioning system Workstation system Team Office Motorisch höhenverstellbare Tische Motorised height adjustable desks Montageanleitung GB Assembly Instructions Freiräume für Leistung.
- Page 2 Inhalt Seite 1 - 9 Deutsch Contents Page 11 - 19 English...
- Page 3 Vorwort Sehr geehrte Kundin, sehr geehrter Kunde! Sie haben sich für ein Markenprodukt aus dem Hause König + Neurath ent- schieden. Damit dieses Möbel zu Ihrer Zufriedenheit funktioniert, lesen Sie diese Anweisungen vor Inbetriebnahme aufmerksam durch und beachten Sie die hier gegebenen Sicherheitshinweise.
- Page 4 Montageanleitung Raumgliederungs-System INSIDE.60 Diese Montageanleitung enthält alle nötigen Informationen zur Montage und Umbauvorgängen für Raumgliederungs-System „INSIDE.60”. Die einzelnen Schritte sind, soweit erforderlich, nummeriert und die unterschiedlichen Schrauben und Schlüsselgrößen angegeben. Notwendiges Werkzeug: Innensechskantschlüssel: SW3, SW4, SW5, Lineare Verbindung zweier Stellwände Linearverbinder Œ...
- Page 5 Eckverbindung T-Konfiguration 90° Eckverbinder Œ in Stellwand- Aussparung clipsen. Stellwände mit Eckverbindern in Verbindungsknoten des Verkettungsstabes von oben einführen. Obere und seitliche Abdeckungen Ž auf/an Verbindungsknoten clipsen. Eckverbindung X-Konfiguration 90° Eckverbinder Œ in Stellwand- Aussparung clipsen. Stellwände mit Eckverbindern in Verbindungsknoten ...
- Page 6 Eckverbindung L-Konfiguration 90° mit unterschiedlichen Höhen Eckverbinder Œ in Stellwand- Aussparung clipsen. Stellwände mit Eckverbindern in Verbindungsknoten des Verkettungsstabes von oben einführen. Der zusätzliche Verbindungs- knoten Ž kann in der Höhe ver- stellt werden, hierzu in ge- wünschtes Bohrungspaar im Verkettungsstab einclipsen.
- Page 7 (optional) Montage Stabilisierungswinkel oder HV-Winkel Nutensteine des Stabilisierungswinkels Œ in Funktionsnut der Stellwand schieben, positionieren und festschrauben (SW 5). Mit Montageschritt, in Bild 2 beschrieben, fortfahren. HV-Winkel in Funktionsnut stecken, um 90° drehen und in Verbindungsknoten schieben Ž. Montage Stellgleiter bzw.
- Page 8 Anbauelemente einhängen Anbauelemente Œ, wie z.B. Ablagewanne, Vase oder Kleiderhaken, in obere Funktionsnut der Stellwand einhängen. Die Organisationsschalen werden in die Funktionsnut des Paneels eingehängt. Montage Glas-Sichtschutz Nutensteine Œ in Funktionsnut der Stellwand einbringen und positionieren. Nutabdeckung mit Bohrungen in Funktionsnut einclipsen.
- Page 9 Montage Sockel Parallelverbinder Œ in Funktionsnut des Sockels und der Stellwand einbringen (5 cm tief) und festschrauben (SW 4). Linearverbinder einclipsen. Montage Sockelschutzblech Sockelschutzblech Œ von unten an Stellelement setzen und seit- liche Laschen in Funktions- nut, mit Hilfe eines Schrauben- ziehers, eindrücken.
- Page 10 Elektrifizierung mit Vorsatz-Steckdose Kabelführungsklammer Œ in untere Funktionsnut der Stell- wand einsetzen und um 90° drehen. Teil ist fixiert. Kabel der Vorsatz-Steckdose durch Kabelführungsklammer führen . Vertikale Elektrifizierung Kabelblendenclips Œ von oben in Funktionsnut der Stellwand einschieben und positionieren. Kabel durch Kabelblendenclipse führen ...
- Page 11 Montage Deckenleuchte Nutensteine Πin Funktionsnut der Stellwand einbringen und positionieren. Leuchtenhalter mit Senkschrauben DIN 7991, M6 x 16 (SW 4) in Nutensteinen ver- schrauben.
- Page 13 Introduction Dear customer, You have chosen a quality product from König + Neurath. To ensure that your furniture performs to your complete satisfaction, please read the following instructions carefully, and take note of the safety guidelines.
- Page 14 Assembly instructions INSIDE.60 room partitioning system These assembly instructions contain all the information needed to assemble and reconfigure the INSIDE.60 partitioning system. The individual steps are numbered as required, and the different tool sizes are stated. Tools required: Allen key SW 3 / 4 / 5...
- Page 15 Corner connection T-configuration 90° Clip the corner connector Œ into the gap between the screens. Guide the screens with corner connectors into the connection nodes of the link rod from above. Clip the top and side trims Ž onto the connection node. Corner connection X-configuration 90°...
- Page 16 Corner connection L-configuration 90° with screens of different heights Clip the corner connector Œ into the gap between the screens. Guide the screens with corner connectors into the connection nodes of the link rod from above. The additional link node Ž can be adjusted in height, to do so clip it into the required pair of pre-drilled holes ...
- Page 17 (optional) Fitting the stabilising bracket or height-adjustment bracket Insert the slot nuts on the stabilising bracket Πinto the profile slot on the screen, position as required and screw into place (5 mm Allen key). Continue assembly as described in Fig. 2. Insert the height-adjustment bracket ...
- Page 18 Fitting accessories Hook accessories Πsuch as filing tray, vase or coat hooks into the top profile slot of the screen. Organiser trays hook into the accessory slot on the screen. Fitting a glass privacy screen Insert the slot nuts Πinto the profile slot on the screen and position as required.
- Page 19 Fitting a plinth Insert the parallel connectors Πinto the profile slot on the plinth and the screen (at a depth of 5 cm) and tighten (4 mm). Clip on the linear connector . Fitting a plinth protector Position the plinth protector Πagainst the screen at the bottom and use a screwdriver to depress the side lugs ...
- Page 20 Electrics with surface-mounted socket Insert the cable management clamps Œ into the profile slot at the bottom of the screen and turn through 90°. This fixes the component in place. Feed the cable from the surface-mounted socket through the cable management clips . Vertical electrics Insert the cable trim clips Œ...
- Page 21 Fitting an overhead light Insert slot nuts Πinto the profile slot on the screen and position as required. Use countersunk hex screws DIN 7991, M6x16 (4 mm) to screw them into the slot nuts .
- Page 22 Deutschland König + Neurath AG Büromöbelsysteme Industriestraße 1-3 61184 Karben Tel.: 06039 483-0 Fax: 06039 482-214 e-mail: info@koenig-neurath.de www.koenig-neurath.de Great Britain K+N International (Office Systems) Ltd 52 Britton Street London EC1M 5UQ Tel.: 020 74909340 Fax: 020 74909349 e-mail: sales@kn-international.co.uk www.kn-international.co.uk Schweiz König + Neurath AG...
