Caraudio-Systems c.LOGiC lite C1-CCC Manual

For bmw professional navigation systems with idrive and 6.5”/8.8” monitor
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

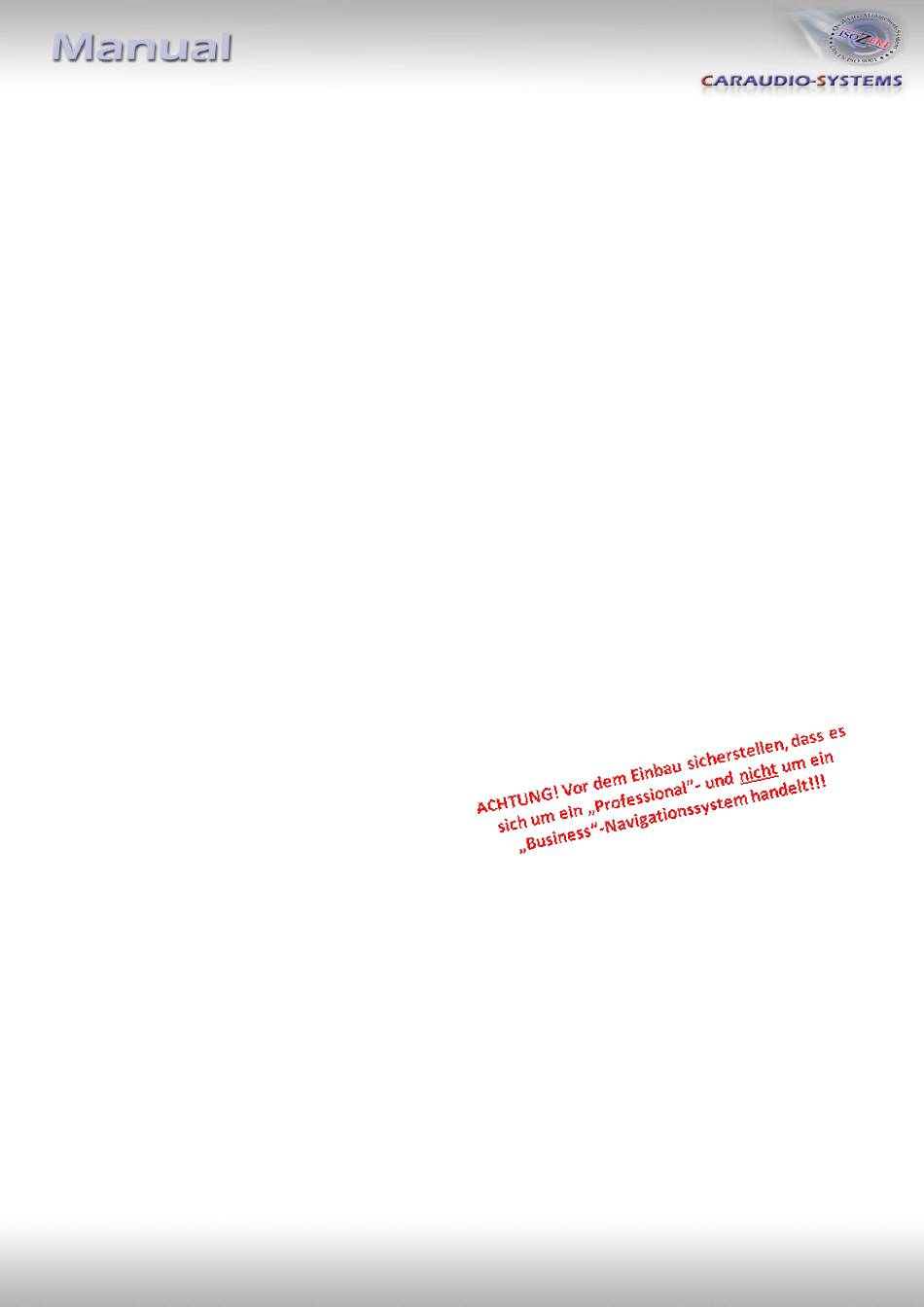

c.LOGiC lite Interfaces
C1-CCC
C1-CIC/C1-CXC-TV1
C1-E65/C1-E65-TV
für BMW Professional Navigationssysteme
mit iDrive und 6.5"/8.8" Bordmonitor
Interface-Set AV und Rückfahrkamera-Eingang
mit Gerätesteuerung und Bild-Freischaltung
Version 24.02.2011

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the c.LOGiC lite C1-CCC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Caraudio-Systems c.LOGiC lite C1-CCC

Summary of Contents for Caraudio-Systems c.LOGiC lite C1-CCC

  • Page 1 c.LOGiC lite Interfaces C1-CCC C1-CIC/C1-CXC-TV1 C1-E65/C1-E65-TV für BMW Professional Navigationssysteme mit iDrive und 6.5“/8.8“ Bordmonitor Interface-Set AV und Rückfahrkamera-Eingang mit Gerätesteuerung und Bild-Freischaltung Version 24.02.2011...

  • Page 2: Table Of Contents

    Inhaltsverzeichnis 1. Vor der Installation 1.1. Lieferumfang 1.2. Überprüfung der Interface-Kompatibilität mit Fahrzeug und Zubehör 1.3. Überprüfung der Dipschalterstellung der CAN-Box 2. Installation 2.1. Installations-Beispiel 5er (E60), Installation 1er (E87), 3er (E90/E91/E92), 6er (E63/E64), X5(E70), X6(E71) analog 2.1.1. Fahrzeuge 5er ohne TV-Tuner Port 2.1.2.

  • Page 3: Vor Der Installation

    1. Vor der Installation Vor der Installation sollte dieses Manual durchgelesen werden. Für die Installation sind Fachkenntnisse notwendig. Der Installationsort der Interfaces muss so gewählt werden, dass sie weder Feuchtigkeit noch Hitze ausgesetzt sind. 1.1. Lieferumfang SW-Stand und HW-Stand der Interface-Boxen notieren und Lieferumfang ankreuzen! Bedienungsanleitung aufbewahren für Support-Zwecke! C1C-M36 HW_____ SW_____ C1C-BMW01...

  • Page 4: Überprüfung Der Interface-Kompatibilität Mit Fahrzeug Und Zubehör

    1.2. Überprüfung der Interface-Kompatibilität mit Fahrzeug und Zubehör Voraussetzungen Fahrzeug 1er (E87) nur CCC, 3er (E90/91/92), 5er (E60/61), 6er (E63/64), 7er (E65/66), X5 (E70), X6 (E71), Z4 (E89) Navigation Professional Navigationssystem CCC, E65 oder CIC mit 6.5 Zoll oder 8.8 Zoll Bordmonitor Einschränkungen Werks-TV-Tuner muss falls vorhanden deinstalliert werden...

  • Page 5: Fahrzeuge 5Er Ohne Tv-Tuner Port

    2.1.1. Fahrzeuge 5er ohne TV-Port  Lichtwellerleiter Interface-Kabelsatz C1C-BMW02 für CCC-Navigation bzw. C1C-BMW03 für CIC-Navigation wird benötigt Zierleiste ausbauen durch gleichmäßiges und schrittweises Hebeln an der Ober- und Unterkante über die gesamte Breite der Zierleiste um zu vermeiden, dass die Haltelaschen der Befestigungsnägel auf der Rückseite der Leiste brechen.
  • Page 6 Die auf der Rückseite des Navigationsrechners befindliche Quadlockbuchse des Fahrzeugkabelbaumes ausstecken. Die Quadlockbuchse besteht aus mehreren Kammern. Insofern vorhanden, weißen Einsatz, schwarzen Einsatz und Lichtwellenleiter-Einsatz aus der Quadlockbuchse des Fahrzeugkabelbaumes entriegeln. Quadlockbuchse des Fahrzeugkabelbaumes in Quadlockstecker des CAN-Bus Interface-Kabelsatzes TV-BMW01 verriegeln. Version 24.02.2011...

  • Page 7: Fahrzeuge 5Er Mit Tv-Port (Werks-Tv-Tuner Deinstalliert)

    In der Quadlockbuchse des Fahrzeugkabelbaumes sind zwei Einschübe für Einsätze. Weißen Einsatz des Lichtwellerleiter Interface-Kabelsatzes C1C-BMW0X in Einschub 1 der Quadlockbuchse des Fahrzeugkabelbaumes einrasten. Ist der weiße Einsatz bereits vorhanden, die zwei Video Signal-Pins aus dem Interface- Kabelsatz in die entsprechenden Kammern des weißen Einsatzes der Quadlockbuchse des Fahrzeugkabelbaumes einpinnen: Bei CCC Navigation (C1C-BMW02): Weißer Einsatz 1: Video-Signal (rot) = Pin 4, Signal-Masse (schwarz) = Pin 2...

  • Page 8: Installation 7Er (E65/E66)

    Im Kofferraum befindet sich der Werks-TV-Tuner Port (blaue Buchse). Lichtwellenleiter der blauen Buchse des Werks-TV-Tuner Ports entriegeln. Die Lichtwellenleiter in den schwarzen Stecker des Lichtwellenleiter Interface- Kabelsatzes C1C-BMW01 einrasten. Dabei auf die Richtungspfeile der Lichtleiteranschlüsse achten, siehe Kapitel 3. Anschlüsse . Schwarzen Stecker im Lichtwellenleiter Interface einrasten.
  • Page 9 Die 3 TORX-Schrauben oben am Monitor lösen. Abdeckgitter ausbauen (nur gesteckt). Weiches Tuch unterlegen um ein Verkratzen des Bordmonitors zu vermeiden. Bordmonitor nach vorne kippen. Der Bordmonitor bleibt auf der linken Seite mit seinem Anschlussstecker an der oberen Cockpitkante hängen. Eine harte Plastikscheibe (z.B.
  • Page 10 Den 12-poligen Einsatz des Fahrzeugkabel- baumes in Pfeilrichtung in die schwarze Buchse des CAN-Bus Interface-Kabelsatzes TV-BMW65 einschieben. Komplette Buchse in den Interface-Kabelsatz TV-BMW65 einrasten. 12-poligen Einsatz des Interface-Kabelsatzes TV-BMW65 in die schwarze Buchse des Fahrzeugkabelbaumes einschieben. Komplette Buchse im Bordmonitor einrasten. Hinweis: Auf den Bildern sind die Lichtwellenleiter, die im Fahrzeug mit angeschlossen sind, nicht zu sehen.

  • Page 11: Fahrzeuge 7Er Ohne Tv-Port

    2.2.1. Fahrzeuge 7er ohne TV-Port  Lichtwellerleiter Interface-Kabelsatz C1C-BMW02 wird benötigt Das Lichtwellenleiter Interface wird am Navigationsrechner montiert. Dieser befindet sich im Kofferraum hinter der linken Abdeckung und muss ausgebaut werden. Die Videoleitung des Lichtwellenleiter-Interfaces (rot Videosignal, schwarz Signalmasse) muss aus dem weißen Einsatz des Interface-Kabelsatzes C1C-BMW02 ausgepinnt werden, der weiße Einsatz wird für die Installation im E65/E66 nicht benötigt.

  • Page 12: Anschlüsse

    3. Anschlüsse Unbedingt auf die Richtungspfeile der Lichtwellenleiter achten! NEU! Schaltsignal und Rückfahrkamera-Eingang + Funktionen 4-Pin Molex Anschluss rosa – Remote Schaltsignal +12V, aktiv wenn Navigation an grau – an Masse zur Aktivierung des 2-Pin RFK-Eingang grün – Kamera-Betriebsstrom +12V (max. 0.5A) 2-Pin AMP Anschluss grau –...

  • Page 13: Fahrzeuge Mit Werks-Rückfahrkamera Und Werks-Tv-Tuner

    Die 2-Pin AMP Buchse mit dem 2-Pin AMP Stecker des Kabelsatzes C1C-BMW0x verbinden. Bei ab Werk verbauter Kamera funktioniert die automatische Umschaltung sowohl aus den Werksseitigen Modi wie auch aus dem Interface-Modus. 3.2. Fahrzeuge mit Werks-Rückfahrkamera und Werks-TV-Tuner Das Rückfahrkamera Video-Signal befindet sich an der weißen 18-Pin AMP Buchse des Werks-TV-Tuners auf Pin 1 (gelb-schwarz), Video-Signalmasse auf Pin 10 (grün).

  • Page 14: Installation Zusätzlicher Ir-Sensor

    4.1. Installation zusätzlicher IR-Sensor Es besteht zusätzlich zur Gerätesteuerung über die Navigation die Möglichkeit einen IR- Sensor zu installieren. Über einen Y-Adapter (z.B. STA-Y35MM oder STA-RJ12) für den IR-Port eines der angeschlossenen Geräte kann sowohl das Interface, als auch der IR-Sensor des Gerätes angeschlossen werden.

  • Page 15: Gerätesteuerung Nutzen

    5.4. Gerätesteuerung nutzen SELECT/USEDEV1(DEV2) anwählen um Gerätesteuerungsebene 1(2) zu aktivieren. Nach der Aktivierung schließt sich das Menü selbständig. Der iDrive, einige Multi-Funktions- Lenkradtasten und einige Navigationseinheitstasten (HU) stehen nun zur Steuerung des auf dieser Gerätesteuerungsebene belegten Gerätes zur Verfügung. (siehe Belegungstabelle iDrive).

  • Page 16: Technische Daten

    1.8W Temperaturbereich -30°C bis +80°C Gewicht Abmessungen (nur Box) B x H x T 106 x 30 x 71 mm 7. Technischer Support Caraudio-Systems Vertriebs GmbH NavLinkz GmbH Hersteller Vertrieb/Techn. Händler-Support Rheinhorststr. 22 Eurotec-Ring 45 D-67071 Ludwigshafen am Rhein D-47445 Moers +49 180 3 907050* Email support@caraudio-systems.de...
  • Page 17 c.LOGiC lite interfaces C1-CCC C1-CIC/C1-CXC-TV1 C1-E65/C1-E65-TV for BMW Professional navigation systems with iDrive and 6.5”/8.8” monitor Interface-set AV and reverse camera input with device control and video-in-motion Version 24.02.2011...
  • Page 18 Contents 1. Prior to Installation 1.1. Delivery contents 1.2. Check compatibility of vehicle and accessories 1.3. Check dip switch settings of the CAN-box 2. Installation 2.1. Installation 1series (E87), 3series (E90/E91/E92), 6series (E63/E64), X5(E70), X6(E71) at example 5series (E60/E61) 2.1.1. Vehicles 5series w/o TV-tuner port 2.1.2.

  • Page 19: Prior To Installation

    1. Prior to installation Read the manual prior to installation. Technical knowledge is necessary for installation. The place of installation must be free of moisture and away from heat sources. 1.1. Delivery contents Take down the SW-version and HW-version of the interface boxes, cross the delivery contents and store this manual for support purposes.

  • Page 20: Check Compatibility Of Vehicle And Accessories

    1.2. Check compatibility of vehicle and accessories Requirements Vehicle 1series (E87) only CCC, 3series (E90/91/92), 5series (E60/61), 6series (E63/64), 7series (E65/66), X5 (E70), X6 (E71), Z4 (E89) Navigation navigation system Professional CCC, E65 or CIC with 6.5” or 8.8” monitor Limitations factory-TV-tuner has to be removed if installed...
  • Page 21 2.1.1. Installation 5series w/o TV-tuner port  optical interface-harness C1C-BMW02 for CCC-Navigation or C1C-BMW03 for CIC- Navigation is needed Remove trim strip and step by step using a plastic wedge. Do not proceed to quickly to avoid breaking clamps of the trim strip. Next remove screws 1 and 2 (see picture) Remove climate control panel.
  • Page 22 Disconnect Quadlock connector from the back of the navigation computer. The Quadlock connector includes different chambers. If present, remove the white, black and the optical inserts, from the vehicle harness’ Quadlock connector. Plug the vehicle harness’ Quadlock connector into the male Quadlock connector of the CAN interface harness TV-BMW01 Version 24.02.2011...
  • Page 23 In the female Quadlock connector there is two compartments for inserts. Plug white insert of the interface harness C1C-BMW0X into compartment for “Einsatz 1”. If white insert in vehicle harness is present, remove video wires from white insert of fibre optical interface harness and connect them to relating chambers in white vehicle harness’...

  • Page 24: Installation 7Series (E65/E66)

    2.1.2. Installation 5series with TV-tuner port (factory TV-tuner removed)  optical interface harness C1C-BMW01 is needed Installation of CAN interface analogue to chapter 2.1.1. Installation 5series w/o TV-port . Transfer white (if present), black and optical inserts from vehicle Quadlock connector to the Quadlock connector of the CAN interface harness TV-BMW01.
  • Page 25 Board monitor removal The CAN interface is connected to the backside of the OEM screen. Remove 3 TORX screws at the OEM screen. Remove cover grill (only plugged). Place soft towel beneath the board monitor to avoid scratches Flip down the board monitor. NOTE: The OEM screen gets stuck with its connector at the upper side of the cockpit.
  • Page 26 Remove 12-pin insert from black vehicle harness connector. Insert 12-pin insert into black connector of the CAN interface harness TV-BMW65. Insert the completed black connector into CAN interface harness TV-BMW65. Connect 12-pin insert from CAN interface harness TV-BMW65 into black connector from vehicle harness.
  • Page 27 2.2.1. Installation 7series w/o TV-Port  fibre optical interface-harness C1C-BMW02 is needed The fibre optical interface installation is made at the navigation computer, which is located at the left side in the trunk behind a cover and has to be removed. The video lead (red - video signal, black - video ground) has to be removed from the white insert of C1C-BMW02.

  • Page 28: Vehicles With Factory Rear-View Camera

    3. Connections Obey the direction arrows of the optical connectors! NEW! Remote signal and rear-view camera input + functions 4pin Molex connector pink – remote signal +12V, high when navigation is on grey – connect to ground to activate 2-pin camera-input green –...

  • Page 29: Vehicles With Factory Rear-View Camera And Factory-Tv-Tuner

    Connect the 2pin AMP connector with the 2pin AMP male plug of the harness C1C-BMW0x. Automatic switching to camera video will work from interface mode and from OEM mode. 3.2. Vehicles with factory rear-view camera and factory TV-tuner The factory rear-view camera is connected to the white 18pin AMP connector of the factory TV-tuner.

  • Page 30: Operation

    4.1. Installing the IR-sensor additionally Additionally to the control via OEM navigation, it is possible to install the original IR-sensor of a connected device. By using a Y-adapter (e.g. STA-Y35MM or STA-RJ12) for the IR-Port of the connected device, the controls from navigation AND the devices IR-sensor can be connected and used.

  • Page 31: Button Assignment Table Idrive

    5.5. Button assignment table iDrive iDrive Aktion Gerät DVB-T iPod MENU long Setup Setup Setup Setup MENU short Return to factory Return to factory iDrive Return to factory Return to factory iDrive functions iDrive functions functions iDrive functions OPTIONS long *2 Audio Audio Info...

  • Page 32: Technical Support

    7. Technical Support Caraudio-Systems Vertriebs GmbH NavLinkz GmbH manufacturer/distribution corporate sales/tech dealer support Rheinhorststr. 22 Eurotec-Ring 45 D-67071 Ludwigshafen am Rhein D-47445 Moers phone +49 180 3 907050 email support@caraudio-systems.de Legal disclaimer: Mentioned company- and trademarks, as well as product names/codes are registered trademarks ®...

This manual is also suitable for:

C.logic lite c1-cicC.logic lite c1-cxc-tv1C.logic lite c1-e65C.logic lite c1-e65-tv
