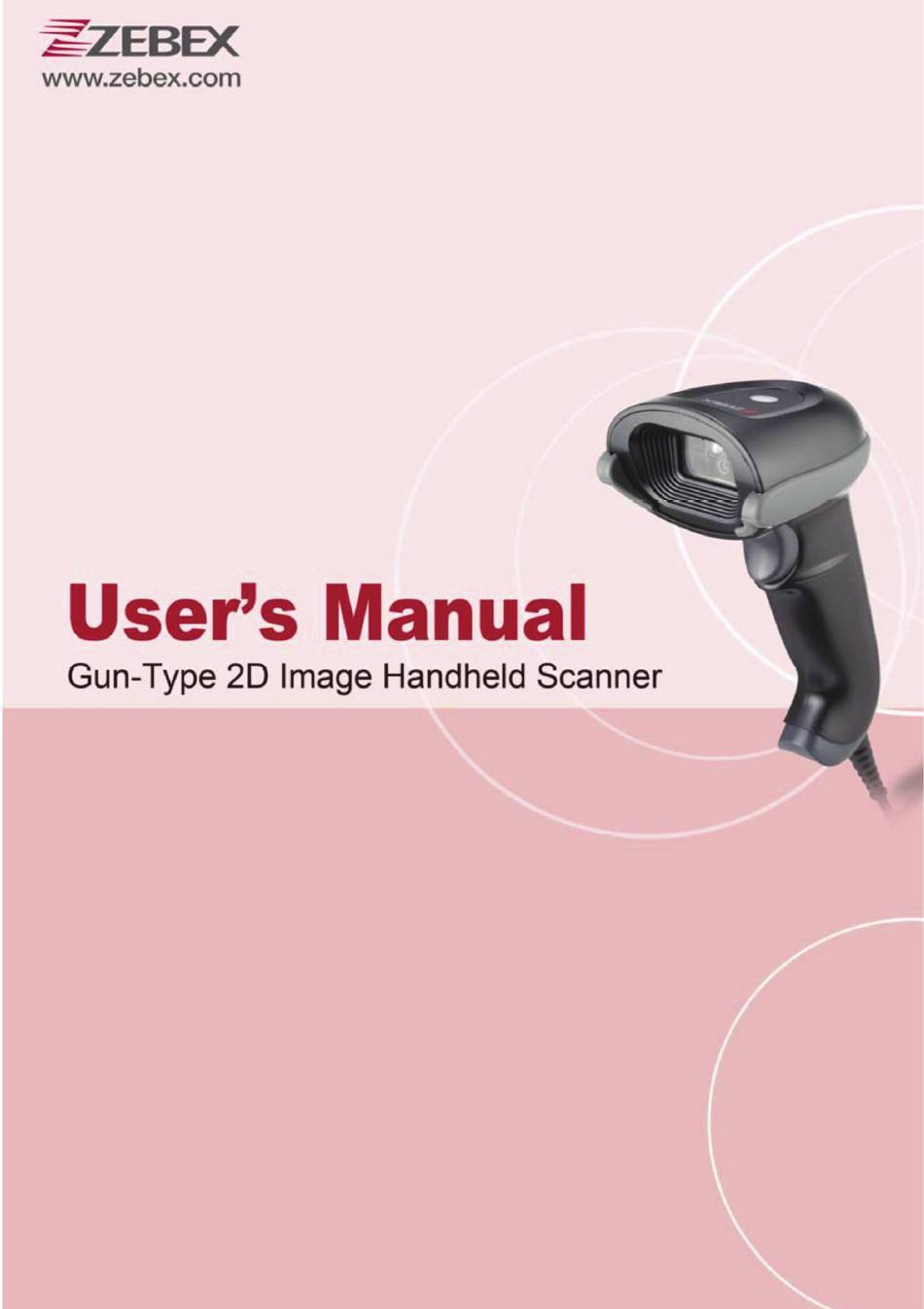

Zebex Z-3272 Plus User Manual

Gun type 2d image handheld scanner
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

2D Imaging
Barcode Scanner
Programming
1
Advanced Handheld High‐Speed Laser Scanner

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Z-3272 Plus and is the answer not in the manual?

Questions and answers

Related Manuals for Zebex Z-3272 Plus

Summary of Contents for Zebex Z-3272 Plus

  • Page 1   2D Imaging Barcode Scanner Programming 1  Advanced Handheld High‐Speed Laser Scanner ...
  • Page 3 ’ S  ANUAL   Revision History  Changes to the original manual are listed below:  Version  Date  Description of Version  1.0  4/28/2020  Initial release  2D Image Gun‐Type Handheld Scanner  i ...
  • Page 4 ’   S  ANUAL   Important Notice    No warranty of any kind is made in regard to this material, including, but not limited to, implied  warranties of merchantability or fitness for a particular purpose.    We are not liable for any errors  contained herein or incidental or consequential damages in connection with furnishing,  performance or use of this material.    No part of this document may be reproduced, transmitted, stored in a retrieval system, transcribed,  or translated into any language or computer language in any form or by any means electronic,  mechanical, magnetic, optical, chemical, manual or otherwise, without express written consent  and authorization.    We reserve the right to make changes in product design without reservation and without  notification.    The material in this guide is for information only and is subject to change without  notice.    All trademarks mentioned herein, registered or otherwise, are the properties of their various  respective owners.    Copyright © 2020.    All rights reserved.      Guidance for Printing      This manual is in A5 size. Please double check your printer setting before printing it out.      Adjustments: Do not attempt any adjustments or alteration of this product. Do not remove the  protective housing of the scanner. There are no user‐serviceable parts inside. ...

  • Page 5: Table Of Contents

    ’ S  ANUAL   Table of Contents  Introduction .........................1 Unpacking........................2 Outline .........................3 Connection........................4 Interface Cable .....................4 Connecting to the Host ..................5 Power Connection....................5 How to Scan in Different Mode..................7 Trigger Mode......................7 Auto Scan Mode....................7 Beeper Indication......................8 LED Indication ......................8 USB Virtual COM......................9 Trouble Shooting ......................10 Maintaining the Scanner....................11 Cleaning the Scan Window ..................11 Dimension ........................12 Specification........................13 Connector and Pin Out....................14 Device.........................14 Interface Cable ....................14 Using the Scanner ......................15 Beeper Indication.......................15 Scanner Operation .....................15 Setting Up the Scanner....................16 Scan Test........................16 Settings and Programming....................17...
  • Page 6 ’   S  ANUAL   Illumination ......................29 Terminal Character .....................30 RS232 Baud Rate ....................31 USB Speed ......................33 Country Code .....................34 Readable Symbologies ....................39 All Symbologies ....................39 UPC‐A .........................40 UPC‐E........................41 EAN‐8 .........................42 EAN 13........................43 Code 128 ......................44 Code 39 ......................45 Code 93 ......................46 Code 32 ......................47 Code 11 ......................48 Codabar......................49 Plessey........................50 MSI/Plessy......................51 Interleaved 2 of 5 ....................52 IATA 2 of 5 ......................53 Matrix 2 of 5.......................54 Straight 2 of 5.....................55...
  • Page 7 ’ S  ANUAL   Code 39 ......................78 Codabar......................80 Interleaved 2 of 5 ....................82 MSI / Plessey ......................84 Code 11 ......................86 Data Matrix ......................88 QR / Micro QR ....................90 Aztec........................92 Data Editing (Prefix) ....................93 Prefix Set Up Flow ....................93 All Prefix ......................94 UPC / EAN Prefix....................95 Code 128 Prefix ....................97 Code 39 Prefix ....................98 Code 93 Prefix ....................99 Code 32 Prefix ....................100 Code 11 Prefix ....................101 Codabar Prefix....................102 Plessey Prefix....................103 MSI Prefix ......................104 Interleaved 2 of 5Prefix ..................105 IATA 2 of 5 Prefix ....................106 Matrix 2 of 5 Prefix...................107 Straight 2 of 5 Prefix..................108...
  • Page 8 ’   S  ANUAL   EAN 8 Suffix......................126 EAN 13 Suffix....................127 Code 128 Suffix ....................128 Code 39 Suffix ....................129 Code 93 Suffix ....................130 Code 32 Suffix ....................131 Code 11 Suffix ....................132 Codabar Suffix ....................133 Plessey Suffix....................134 MSI Suffix ......................135 Interleaved 2 of 5 Suffix ...................136 IATA 2 of 5 Suffix....................137 Matrix 2 of 5 Suffix ...................138 Straight 2 of 5 Suffix ..................139 RSS 14 Suffix.....................140 RSS Expanded Suffix ..................141 RSS Limited Suffix .....................142 Component CC‐A Suffix ..................143 Component CC‐B Suffix ..................144 Component CC‐C Suffix ..................145 PDF‐417 Suffix ....................146 Micro PDF‐417 Suffix..................147 Data Matrix Suffix.....................148...
  • Page 9 ’ S  ANUAL   USB Virtual COM Driver Installing................188 JavaPOS Setting ......................189 JavaPOS ......................189 JavaPOS Version ....................190 Install the Java2 Runtime Environment............190 Install the Service Object and JavaPOS files .............190 How to use RS232 scanner with JavaPOS Driver ..........190 Use barcodes to configure the scanner............191 Running the JavaPOS Test utility ..............192 How to use JavaPOS driver at your application..........192 How to use USB scanner with JavaPOS Driver ..........193 Install the Java RXTXcomm API ................194 Running the JavaPOS Test utility ..............194 How to Use JavaPOS Driver at your application ..........195 2D Image Gun‐Type Handheld Scanner  vii ...

  • Page 11: Introduction

    ’ S  ANUAL   Introduction  Z‐3272 Plus delivers the blazing speed on both 1D and 2D barcodes, allowing you to  accommodate 2D barcodes without sacrificing scanning quality or performance. Users  never need to take time to align the barcode with the scanner or pause between scans.  You get industry leading scanning speed on every scan; true point‐and‐shoot first time  scanning simplicity on even damaged and poorly printed barcodes; and a durable design  for all day everyday reliability.      • High speed, omnidirectional reading of 1D, 2D and postal barcodes    • Manual or automatic triggering    • Reads barcode reliably off cell phone screens    • Extremely low power consumption    • Two cabling options: USB or RS‐232    • Durable over‐molded housing and secured cable ensure drop‐shock survivability    2D Image Gun‐Type Handheld Scanner  1 ...

  • Page 12: Unpacking

    ’   S  ANUAL   Unpacking  The handheld scanner package contains:    2D handheld scanner with selected  interface cable    Power adapter  (only for specific RS‐232 cables as  optional accessory)        Quick Guide       Please leave this user’s manual within easy access for persons  using the scanner.   If any contents are damaged or missing, please contact your    dealer immediately.      2  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 13: Outline

    ’ S  ANUAL   Outline        4  #  Description  Function  1  LED Indicator For status indication 2  Speaker Exit For beep tone indication 3  Trigger Button  Push to scan  4  Scan Window  Read barcodes  5  Cable Connector  Connect the selected interface cable    2D Image Gun‐Type Handheld Scanner  3 ...

  • Page 14: Connection

    ’   S  ANUAL   Connection Interface Cable  The interface cable comes with different host‐end connectors, and there are 2 standard  types of interface connection that this device supports:  HID USB interface  RS‐232 interface  Insert the cable to device  Follow as illustrated below to insert the RJ‐45 connector side of cable into the device. A  clear “click” sound is heard if the cable is properly inserted.                                      Release the cable from device  Locate the small hole at the bottom of the scanner. Use a metallic pin and insert into the  hole. Gently pull the strain‐relief of the cable to remove the cable from the scanner.    4  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 15: Connecting To The Host

    ’ S  ANUAL   Connecting to the Host  Follow the steps below to connect the interface cable to the host.  Connect the host‐end of the interface cable to the appropriate connector on the  host system.  For those cases where external power is used, plug the external AC power adapter  into the jack on the interface cable.    Power Connection  The scanner turns on when power is supplied, and turns off when power is removed.  There is no on/off switch on the scanner itself.  The scanner requires a minimum of 2W at 5VDC power. The interface cable that comes  with the scanner supports both direct power (where the scanner takes power from the  host machine) and external power (that’s what the supplied power adapter is for). A  sufficiently robust POS system can support a scanner successfully without external power;  a POS system with a barely adequate power supply may produce erratic performance  (either of the POS system itself, or of the scanner, or both) when a scanner is attached.      To ensure steady performance, the host system should be capable to supply a minimum  of 400mA of current @ 5VDC. Unless you are sure your POS system can handle such  loading, it is recommended that you use the qualified power adapter. When an external  adapter is connected, the scanner will automatically switch off the direct power from  host to scanner.    Use only an AC/DC power adapter approved for the scanner. Use of other  power supplies may cause damage to the scanner, and void the factory  warranty.        2D Image Gun‐Type Handheld Scanner  5 ...
  • Page 16 ’   S  ANUAL   Follow the steps below when you need an external power connection to the scanner:    Connect the interface cable to the bottom of the scanner.  Connect the other end of the interface cable to the host (refer to your host manual  to locate the correct port).  Plug the power supply into the power jack on the interface cable.  Plug the other end of the power supply into an AC outlet.                  6  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 17: How To Scan In Different Mode

    ’ S  ANUAL   How to Scan in Different Mode    Trigger Mode  In this mode, it is simply pressing the button to scan barcodes.  Aiming pattern allows you to aim at the barcode.  Press the button to decode the barcode. One beep indicates a good read.    Aiming Pattern  Indicator Trigger Button   Auto Scan Mode  In this mode, the front scan window is in Auto Scan Mode and reads barcodes as the  barcode approaches with the scanning field.      2D Image Gun‐Type Handheld Scanner  7 ...

  • Page 18: Beeper Indication

    ’   S  ANUAL   Beeper Indication  Beeps  Indication  3 beeps in a series from low to high pitch  Power up  1 short beep  A barcode has been successfully decoded  2 short beeps  The scanner has entered program mode  1 long beep  A setting has been programmed  3 beeps in a series from low to high pitch  The scanner has exited program mode  3 short beeps  Error setting the scanner  LED Indication  LED  Indication  1 red flash  A barcode has been successfully decoded  Steady blue  Scanner in work mode  8  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 19: Usb Virtual Com

    ’ S  ANUAL   USB Virtual COM  If you use virtual COM port emulation, follow the steps below to start using the scanner.  Execute the driver (VCOM‐Driver‐Installation.exe).  Connect the scanner USB cable to the host computer.  Set the interface to USB Virtual COM Port.    Set        Enable USB virtual COM        End              On the computer, check Device Manager to see if the computer successfully detects  the scanner as “Barcode Scanner USB‐COM device.” (The COM port number would  vary depending on different hardware environment).  2D Image Gun‐Type Handheld Scanner  9 ...

  • Page 20: Trouble Shooting

    ’   S  ANUAL       Trouble Shooting  This section contains information about how to solve problems that you may encounter  when operating the scanner. However, before referring to the tips, make sure that the  scanner is installed as instructed in this manual and that all cables are properly connected.  If the problem remains, please contact your dealer.    Problem  Diagnostic Tips   The scanner window is dirty. Clean the scanner window as  described in the Maintenance section.   The presented barcode type is not enabled. Select the  The scanner is on but cannot  barcode type in the Programming Guide.  read barcodes.     The host disables the scanner.   The barcode type you presented to the scanner is not  supported.    10  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 21: Maintaining The Scanner

    ’ S  ANUAL   Maintaining the Scanner  Cleaning the Scan Window  The scanner is designed for long‐term trouble‐free operation and rarely requires any  maintenance. Only an occasional cleaning of the scanner window is necessary in order to  remove dirt and fingerprints.    Wipe the scan window with a soft lint‐free cloth and a non‐abrasive cleaner to avoid  scratching and damaging the scan window. The scan window may be cleaned while the  scanner is running.  2D Image Gun‐Type Handheld Scanner  11 ...

  • Page 22: Dimension

    ’   S  ANUAL   Dimension          Unit: mm  12  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 23: Specification

    ’ S  ANUAL   Specification    Sensor Resolution  1280H × 800V pixels  Light Source  2* 617nm LED (Red)  Image Field of View (Scan Zone) 38.6°H x 24.9°V  Roll/ Pitch/ Yaw  360°/ ± 60°/ ± 60°  Optical  Print Contrast Ratio (Minimum) 30% @ UPC/EAN 100%  Code 39 (5 mil): 50 ‐ 150 mm  DOF  UPC/EAN (13 mil): 30 ‐ 350 mm  Minimal Element Resolution  4mil (1D Code39)  Interface  Host port  RS232, USB  Input Voltage  100~240VAC 50/60Hz  Power  DC Input  5VDC    Operating Temperature  0 ~ 50˚C  Storage Temperature  ‐20˚C ~ 60˚C  Environment  5%  ～  95% (No dewing allowed)  Operating Humidity  Drop Durability ...

  • Page 24: Connector And Pin Out

    ’   S  ANUAL   Connector and Pin Out    Device    PIN‐OUT CONFIGURATION   FUNCTION  PIN  RS‐232C  USB  RTS (TTL Level)  N/C  1  N/C  USB_D+  2  N/C  USB_D‐  3  GND  GND  4  CTS (TTL Level)  N/C  5  RXD (TTL Level)  N/C  6  N/C  N/C  7  N/C  USB 5V  8  VDD 5V  N/C ...

  • Page 25: Using The Scanner

    ’ S  ANUAL   Using the Scanner  Beeper Indication  Beeps  Indication  3 beeps in a series from low to high pitch  Power up  A barcode has been successfully decoded  1 short beep  The scanner has entered program mode  2 short beeps  1 long beep  A setting has been programmed  3 beeps in a series from low to high pitch  The scanner has exited program mode  3 short beeps  Error setting the scanner  Scanner Operation Please follow the procedure below to verify scanning operation.  If necessary, plug the power adapter into the jack on the interface cable.  Plug the AC end of the power adapter into an AC outlet, or plug the other end of  cable into host if power adapter is not needed. When power is supplied, the  scanner powers up, the speaker sounds beeps and the LED indicator glows.  Present a known‐good test barcode to the scanner. The scanner should issue a  short beep and the LED should flash red momentarily.      If the scanner is connected to a USB for this test, it should read one    barcode, beep and then flash a blue LED indicating light. This is  normal when the USB is not connected to a live host terminal.  If the scanner does not produce any beeps, or produces the wrong  beeps, or the LED does not light up, remove the power connection    and refer to the Troubleshooting section.    2D Image Gun‐Type Handheld Scanner  15 ...

  • Page 26: Setting Up The Scanner

    ’   S  ANUAL   Setting Up the Scanner  In certain cases no setup is required. The scanner is either pre‐programmed to suit the  situation, or it automatically detects and is ready to go. In other cases the scanner must  be informed about what kind of system it is connected to. This can be done in a few  moments using the programming barcodes in the Programming Guide.    The programming section may be used to set a number of parameters on the scanner:  communication interface type (RS‐232, USB), beep tone, scan mode, baud rate,  enable/disable decoding of numerous code types, and more advanced settings like set  prefix and suffix.    Individual parameters may be set at any time without affecting the other parameters.      Scan Test  With the scanner running (blue LED lights) and the host system on, try to scan  several known‐good barcodes.  Check the results on the POS screen. If the scanner is reading okay, it is likely that  no further setup is necessary. If the POS screen does not show the expected scans, go to the Programming  section below.   16  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 27: Settings And Programming

    ’ S  ANUAL   Settings and Programming                Scan selected barcodes in this manual to affect setup and programming of your 2D image  barcode  scanner.  Decoding  options  and  interface  protocols  can be  tailored  to  a  specific  application.      Setup  parameters  are  stored  in  non‐volatile  memory  in  the  scanner  and  are  retained  even when power is off. Setup parameters change only when you reset them. You may ...

  • Page 28: User Preferences

    ’   S  ANUAL   User Preferences  Show Version  Scan this barcode to display firmware version.        Read device information    System Settings  Scan this barcode to return all parameters to the default values.        Set          Factory default settings      End        18  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 29: Customer's Factory Default

    ’ S  ANUAL   Customer's Factory Default  Scan barcodes below to set or delete customer’s factory default.        Set          Save customer's factory default      Delete customer's factory default          End  2D Image Gun‐Type Handheld Scanner  19 ...

  • Page 30: Scan Mode

    ’   S  ANUAL   Scan Mode  Scan a barcodes below to set the scanner to different modes.      Trigger Mode: The scanner becomes inactive as soon as the data is transmitted by  pressing the trigger button.  Presentation Mode: Also called auto trigger mode. The scanner is inactive but will  automatically detect barcodes presented in the scan zone and become active.  Auto Scan Mode: The scanner is still active after the data is transmitted but the  successive transmission of the same code is not allowed.  Continue Scan Mode: scans periodically non‐stop (ex. Scans once a second).          Set          Trigger Mode (Default)      Auto Scan Mode          End          20  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 31: Standby Time For Auto Scan Mode

    ’ S  ANUAL   Standby Time for Auto Scan Mode  Use the barcodes below to set the standby time for Auto Scan Mode.        Set          5 minutes (Default)      10 minutes          15 minutes      End                        2D Image Gun‐Type Handheld Scanner  21 ...
  • Page 32 ’   S  ANUAL     Set          20 minutes      25 minutes          30 minutes      Never          End  22  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 33: Same Code Delay Time For Auto Scan Mode

    ’ S  ANUAL   Same Code Delay Time for Auto Scan Mode  Scan a barcode below to select the duration of the delay time for Auto Scan Mode and  Continue Scan Mode.      Set          500 msec (Default)      1 sec          1.5 sec      2 sec          End  2D Image Gun‐Type Handheld Scanner  23 ...

  • Page 34: Interface Switch

    ’   S  ANUAL   Interface Switch  Your 2D Imager supports interfaces such as USB HID, RS232 serial, and USB virtual COM.  To switch the interface, simply select the appropriate cable and configure the proper  interface by following interface selection.        Set          RS‐232      USB Keyboard          USB Virtual COM Port  *Driver required      End      24  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 35: Good Read Beep On/ Off

    ’ S  ANUAL   Good Read Beep On/ Off  Scan a barcode below to turn on/off good read beep.        Set          On (Default)      Off          End    2D Image Gun‐Type Handheld Scanner  25 ...

  • Page 36: Good Read Beep Length

    ’   S  ANUAL   Good Read Beep Length  Scan a barcode below to select the duration of the beep signal after a good decode.        Set          50 msec (Default)      100 msec          150 msec      200 msec          End  26  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 37: Good Read Beep Frequency

    ’ S  ANUAL   Good Read Beep Frequency  Scan a barcode below to select the beep tone of the beep signal after a good decode.        Set          Low        Medium (Default)          High      End    2D Image Gun‐Type Handheld Scanner  27 ...

  • Page 38: Aiming Pattern

    ’   S  ANUAL   Aiming Pattern  Aiming pattern works as an aiming system to aid in barcode reading. Use the following  settings to enable or disable this function. This function is for supporting models only.        Set          Auto      Always On (Default)          Always Off      End        28  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 39: Illumination

    ’ S  ANUAL   Illumination  Set Illumination to aid in barcode reading. Use the following settings to configure this  function.        Set          On (Default)      Always On          Off      End        2D Image Gun‐Type Handheld Scanner  29 ...

  • Page 40: Terminal Character

    ’   S  ANUAL     Terminal Character        Set          None      CR/LF          CR (Default)      TAB          End    30  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 41: Rs232 Baud Rate

    ’ S  ANUAL   RS232 Baud Rate  Baud rate is the number of bits of data transmitted per second. Set the imager's baud  rate to match the baud rate setting of the host device. Otherwise, data may not reach the  host device or may reach it in distorted form.      Set          9600      19200          38400      57600          End  2D Image Gun‐Type Handheld Scanner  31 ...
  • Page 42 ’   S  ANUAL         Set          115200 (Default)      End              32  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 43: Usb Speed

    ’ S  ANUAL   USB Speed  Scan a barcode below to set USB speed.        Set          USB 2.0      USB 1.1 (Default)          End  2D Image Gun‐Type Handheld Scanner  33 ...

  • Page 44: Country Code

    ’   S  ANUAL   Country Code  Scann the following settings to change the country code.        Set          US (Default)      Belgium          Britain      Denmark          End  34  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 45 ’ S  ANUAL         Set          France      Germany          Italy      Norway          End  2D Image Gun‐Type Handheld Scanner  35 ...
  • Page 46 ’   S  ANUAL         Set          Portugal      Spain          Sweden      Switzerland          End  36  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 47 ’ S  ANUAL         Set          Japan      Hungary          Czech Republic      Slovakia          End  2D Image Gun‐Type Handheld Scanner  37 ...
  • Page 48 ’   S  ANUAL         Set          Romania      Croatia          Poland      Finland          End  38  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 49: Readable Symbologies

    ’ S  ANUAL   Readable Symbologies  This section provides the programming barcodes for enabling and disabling readable  symbologies. If the default values suit requirements, programming is not necessary.      All Symbologies          Set          Enable All      Default          End    2D Image Gun‐Type Handheld Scanner  39 ...

  • Page 50: Upc-A

    ’   S  ANUAL   UPC‐A          Set          Enable UPC‐A (Default)      Disable UPC‐A          End    40  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 51: Upc-E

    ’ S  ANUAL   UPC‐E          Set          Enable UPC‐E      Disable UPC‐E (Default)          End    2D Image Gun‐Type Handheld Scanner  41 ...
  • Page 52 ’   S  ANUAL   EAN‐8          Set          Enable EAN 8 (Default)      Disable EAN 8          End    42  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 53: Ean 13

    ’ S  ANUAL   EAN 13          Set          Enable EAN 13 (Default)      Disable EAN 13          End    2D Image Gun‐Type Handheld Scanner  43 ...

  • Page 54: Code 128

    ’   S  ANUAL   Code 128          Set          Enable Code 128 (Default)      Disable Code 128          End  44  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 55: Code 39

    ’ S  ANUAL   Code 39          Set          Enable Code 39 (Default)      Disable Code 39          End  2D Image Gun‐Type Handheld Scanner  45 ...

  • Page 56: Code 93

    ’   S  ANUAL   Code 93          Set          Enable Code 93 (Default)      Disable Code 93          End    46  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 57: Code 32

    ’ S  ANUAL   Code 32          Set          Enable Code 32      Disable Code 32 (Default)          End    2D Image Gun‐Type Handheld Scanner  47 ...

  • Page 58: Code 11

    ’   S  ANUAL   Code 11          Set          Enable Code 11      Disable Code 11 (Default)          End    48  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 59: Codabar

    ’ S  ANUAL   Codabar          Set          Enable Codabar (Default)      Disable Codabar          End    2D Image Gun‐Type Handheld Scanner  49 ...

  • Page 60: Plessey

    ’   S  ANUAL   Plessey          Set          Enable Plessey      Disable Plessey (Default)          End    50  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 61: Msi/Plessy

    ’ S  ANUAL   MSI/Plessy          Set          Enable MSI/Plessy      Disable MSI/Plessy (Default)          End    2D Image Gun‐Type Handheld Scanner  51 ...

  • Page 62: Interleaved 2 Of 5

    ’   S  ANUAL   Interleaved 2 of 5          Set          Enable Interleaved 2 of 5 (Default)      Disable Interleaved 2 of 5          End    52  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 63: Iata 2 Of 5

    ’ S  ANUAL   IATA 2 of 5          Set          Enable IATA 2 of 5      Disable IATA 2 of 5 (Default)          End    2D Image Gun‐Type Handheld Scanner  53 ...

  • Page 64: Matrix 2 Of 5

    ’   S  ANUAL   Matrix 2 of 5          Set          Enable Matrix 2 of 5      Disable Matrix 2 of 5 (Default)          End    54  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 65: Straight 2 Of 5

    ’ S  ANUAL   Straight 2 of 5          Set          Enable Straight 2 of 5      Disable Straight 2 of 5 (Default)          End    2D Image Gun‐Type Handheld Scanner  55 ...

  • Page 66: Rss 14

    ’   S  ANUAL     RSS 14            Set          Enable RSS 14 (Default)      Disable RSS 14          End    56  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 67: Rss Expanded

    ’ S  ANUAL   RSS Expanded            Set          Enable RSS Expanded (Default)      Disable RSS Expanded          End    2D Image Gun‐Type Handheld Scanner  57 ...

  • Page 68: Rss Limited

    ’   S  ANUAL   RSS Limited            Set          Enable RSS Limited (Default)      Disable RSS Limited          End  58  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 69: Component Cc-A

    ’ S  ANUAL   Component CC‐A            Set          Enable Component CC‐A      Disable Component CC‐A (Default)          End    2D Image Gun‐Type Handheld Scanner  59 ...

  • Page 70: Component Cc-B

    ’   S  ANUAL   Component CC‐B          Set          Enable Component CC‐B      Disable Component CC‐B (Default)          End    60  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 71: Component Cc-C

    ’ S  ANUAL   Component CC‐C          Set          Enable Component CC‐C      Disable Component CC‐C (Default)          End    2D Image Gun‐Type Handheld Scanner  61 ...

  • Page 72: Pdf417

    ’   S  ANUAL   PDF417          Set          Enable PDF417 (Default)      Disable PDF417          End    62  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 73: Micro Pdf417

    ’ S  ANUAL     Micro PDF417         Set          Enable Micro PDF417 (Default)      Disable Micro PDF417          End    2D Image Gun‐Type Handheld Scanner  63 ...

  • Page 74: Data Matrix

    ’   S  ANUAL   Data Matrix          Set          Enable Data Matrix (Default)      Disable Data Matrix          End    64  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 75: Qr Code

    ’ S  ANUAL   QR Code          Set          Enable QR Code (Default)      Disable QR Code          End    2D Image Gun‐Type Handheld Scanner  65 ...

  • Page 76: Micro Qr Code

    ’   S  ANUAL   Micro QR Code          Set          Enable Micro QR Code (Default)      Disable Micro QR Code          End    66  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 77: Aztec

    ’ S  ANUAL   Aztec          Set          Enable Aztec      Disable Aztec (Default)          End    2D Image Gun‐Type Handheld Scanner  67 ...

  • Page 78: Maxicode

    ’   S  ANUAL   MaxiCode          Set          Enable MaxiCode      Disable MaxiCode (Default)          End    68  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 79: Symbology Features

    ’ S  ANUAL   Symbology Features  This section provides the programming barcodes for selecting features available to  different symbologies.    UPC / EAN        Set          Enable decoding of 2/5‐digit supplemental  code for UPC‐A, UPC‐E, EAN‐13,  and EAN‐8      Disable decoding of 2/5‐digit supplemental    code for UPC‐A, UPC‐E, EAN‐13,    and EAN‐8 (Default)        End    2D Image Gun‐Type Handheld Scanner  69 ...

  • Page 80: Upc-A

    ’   S  ANUAL   UPC‐A        Set          Enable UPC‐A Number System digit  (Default)      Disable UPC‐A Number System digit          Enable UPC‐A check digit (Default)      Disable UPC‐A check digit          End        70  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 81 ’ S  ANUAL         Set          Enable conversion of UPC‐A to EAN13      Disable conversion of UPC‐A to EAN13    (Default)        End    2D Image Gun‐Type Handheld Scanner  71 ...

  • Page 82: Upc-E

    ’   S  ANUAL   UPC‐E        Set          Enable UPC‐E Number System digit  (Default)      Disable UPC‐E Number System digit          Enable UPC‐E check digit (Default)      Disable UPC‐E check digit          End        72  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 83 ’ S  ANUAL         Set          Enable conversion of UPC‐E to UPC‐A      Disable conversion of UPC‐E to UPC‐A    (Default)        End    2D Image Gun‐Type Handheld Scanner  73 ...

  • Page 84: Ean 8

    ’   S  ANUAL   EAN 8        Set          Enable EAN 8 check digit (Default)      Disable EAN 8 check digit          Enable conversion of EAN 8 to EAN 13      Disable conversion of EAN 8 to EAN 13    (Default)        End    74  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 85 ’ S  ANUAL   EAN 13        Set          Enable EAN 13 check digit (Default)      Disable EAN 13 check digit          Enable conversion of EAN 13 to ISBN      Disable conversion of EAN 13 to ISBN    (Default)        End        2D Image Gun‐Type Handheld Scanner  75 ...
  • Page 86 ’   S  ANUAL         Set          Enable conversion of EAN 13 to ISSN      Disable conversion of EAN 13 to ISSN    (Default)        End                                  76  2D ...

  • Page 87: Ean 13

    ’ S  ANUAL         Set          EAN 13 data redundant check = off      EAN 13 data redundant check = 1    (Default)        EAN 13 data redundant check = 2      EAN 13 data redundant check = 3          End    2D Image Gun‐Type Handheld Scanner  77 ...

  • Page 88: Code 39

    ’   S  ANUAL   Code 39        Set          Enable Code 39 full ASCII mode      Disable Code 39 full ASCII mode (Default)         Enable Start and Stop characters      Disable Start and Stop characters (Default)         End    78  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 89 ’ S  ANUAL         Set          Disable Checksum (Default)      Enable checksum and send check    character        Enable checksum and strip check  character          End      2D Image Gun‐Type Handheld Scanner  79 ...

  • Page 90: Codabar

    ’   S  ANUAL   Codabar        Set          Disable Checksum (Default)      Enable checksum and send check    character        Enable checksum and strip check  character      End      80  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 91 ’ S  ANUAL         Set          Enable stripping Start and Stop characters        Disable stripping Start and Stop characters    (Default)        End  2D Image Gun‐Type Handheld Scanner  81 ...

  • Page 92: Interleaved 2 Of 5

    ’   S  ANUAL   Interleaved 2 of 5        Set          Disable Checksum (Default)      Enable checksum and send check    character        Enable checksum and strip check  character      End      82  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 93 ’ S  ANUAL         Set          Default quiet zone checking  No length checking performed (Default)      Smaller quiet zone allowed          End    2D Image Gun‐Type Handheld Scanner  83 ...

  • Page 94: Msi / Plessey

    ’   S  ANUAL   MSI / Plessey        Set          Disable MSI Plessey checksum      Mod 10 checksum (Default)          Mod 10/10 checksum      Mod 11/10 checksum          End      84  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 95 ’ S  ANUAL         Set          Output checksum character(s) (Default)      Strip checksum character(s)          End    2D Image Gun‐Type Handheld Scanner  85 ...

  • Page 96: Code 11

    ’   S  ANUAL   Code 11        Set          Output checksum character(s)      Strip checksum character(s) (Default)          End    86  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 97 ’ S  ANUAL         Set        Disable checksum checking     Enable 1‐digit checksum checking          Enable 2‐digit checksum checking  (Default)      End    2D Image Gun‐Type Handheld Scanner  87 ...

  • Page 98: Data Matrix

    ’   S  ANUAL   Data Matrix          Set          Enable mirror decoding (Default)      Disable mirror decoding          End    88  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 99 ’ S  ANUAL         Set          Enable rectangular Data Matrix decoding      Disable rectangular Data Matrix decoding    (Default)        End  2D Image Gun‐Type Handheld Scanner  89 ...

  • Page 100: Qr / Micro Qr

    ’   S  ANUAL   QR / Micro QR          Set          Enable mirror decoding (Default)      Disable mirror decoding          End    90  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 101 ’ S  ANUAL         Set          UTF8 conversion for word only      Universal UTF8 conversion (Default)          End    Note: Please install QR_UTF8_Conversion executable file before using this function.    2D Image Gun‐Type Handheld Scanner  91 ...

  • Page 102: Aztec

    ’   S  ANUAL   Aztec          Set          Enable mirror decoding (Default)      Disable mirror decoding          End    92  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 103: Data Editing (Prefix)

    ’ S  ANUAL   Data Editing (Prefix)                                                     Prefix is additional characters that can be sent before the scanned data. Please scan the  barcodes in the selection below to set your prefix.      Prefix Set Up Flow  Scan Set.  Enable barcode type.  Scan prefix you would like to add characters within ASCII Table. Up to 4 digits can  be added.  Scan End. ...

  • Page 104: All Prefix

    ’   S  ANUAL   All Prefix          Set          Enable All      Disable All (Default)          End    94  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 105: Upc / Ean Prefix

    ’ S  ANUAL   UPC / EAN Prefix          Set          Enable UPC‐A            Disable UPC‐A                Enable UPC‐E      Disable UPC‐E          End        2D Image Gun‐Type Handheld Scanner ...
  • Page 106 ’   S  ANUAL         Set          Enable EAN 8      Disable EAN 8          Enable EAN 13      Disable EAN 13          End    96  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 107: Code 128 Prefix

    ’ S  ANUAL   Code 128 Prefix          Set          Enable Code 128      Disable Code 128          End    2D Image Gun‐Type Handheld Scanner  97 ...

  • Page 108: Code 39 Prefix

    ’   S  ANUAL   Code 39 Prefix          Set          Enable Code 39      Disable Code 39          End    98  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 109: Code 93 Prefix

    ’ S  ANUAL   Code 93 Prefix          Set          Enable Code 93      Disable Code 93          End      2D Image Gun‐Type Handheld Scanner  99 ...

  • Page 110: Code 32 Prefix

    ’   S  ANUAL   Code 32 Prefix          Set          Enable Code 32      Disable Code 32          End    100  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 111: Code 11 Prefix

    ’ S  ANUAL   Code 11 Prefix          Set          Enable Code 11      Disable Code 11          End    2D Image Gun‐Type Handheld Scanner  101 ...

  • Page 112: Codabar Prefix

    ’   S  ANUAL   Codabar Prefix          Set          Enable Codabar      Disable Codabar          End    102  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 113: Plessey Prefix

    ’ S  ANUAL   Plessey Prefix          Set          Enable Plessey      Disable Plessey          End    2D Image Gun‐Type Handheld Scanner  103 ...

  • Page 114: Msi Prefix

    ’   S  ANUAL   MSI Prefix          Set          Enable MSI      Disable MSI          End    104  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 115: Interleaved 2 Of 5Prefix

    ’ S  ANUAL   Interleaved 2 of 5Prefix          Set          Enable Interleaved 2 of 5      Disable Interleaved 2 of 5          End    2D Image Gun‐Type Handheld Scanner  105 ...

  • Page 116: Iata 2 Of 5 Prefix

    ’   S  ANUAL   IATA 2 of 5 Prefix          Set          Enable IATA 2 of 5      Disable IATA 2 of 5          End    106  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 117: Matrix 2 Of 5 Prefix

    ’ S  ANUAL   Matrix 2 of 5 Prefix          Set          Enable Matrix 2 of 5      Disable Matrix 2 of 5          End    2D Image Gun‐Type Handheld Scanner  107 ...

  • Page 118: Straight 2 Of 5 Prefix

    ’   S  ANUAL   Straight 2 of 5 Prefix              Set          Enable Straight 2 of 5      Disable Straight 2 of 5          End    108  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 119: Rss 14 Prefix

    ’ S  ANUAL   RSS 14 Prefix              Set          Enable RSS 14      Disable RSS 14          End    2D Image Gun‐Type Handheld Scanner  109 ...

  • Page 120: Rss Expanded Prefix

    ’   S  ANUAL   RSS Expanded Prefix              Set          Enable RSS Expanded      Disable RSS Expanded          End    110  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 121: Rss Limited Prefix

    ’ S  ANUAL   RSS Limited Prefix              Set          Enable RSS Limited      Disable RSS Limited          End  2D Image Gun‐Type Handheld Scanner  111 ...

  • Page 122: Component Cc-A Prefix

    ’   S  ANUAL   Component CC‐A Prefix              Set          Enable Component CC‐A      Disable Component CC‐A          End    112  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 123: Component Cc-B Prefix

    ’ S  ANUAL   Component CC‐B Prefix              Set          Enable Component CC‐B      Disable Component CC‐B          End    2D Image Gun‐Type Handheld Scanner  113 ...

  • Page 124: Component Cc-C Prefix

    ’   S  ANUAL   Component CC‐C Prefix              Set          Enable Component CC‐C      Disable Component CC‐C          End    114  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 125: Pdf 417 Prefix

    ’ S  ANUAL   PDF 417 Prefix              Set          Enable PDF 417      Disable PDF 417          End    2D Image Gun‐Type Handheld Scanner  115 ...

  • Page 126: Micro Pdf 417 Prefix

    ’   S  ANUAL   Micro PDF 417 Prefix              Set          Enable Micro PDF 417      Disable Micro PDF 417          End    116  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 127: Data Matrix Prefix

    ’ S  ANUAL   Data Matrix Prefix              Set          Enable Data Matrix      Disable Data Matrix          End    2D Image Gun‐Type Handheld Scanner  117 ...

  • Page 128: Qr Prefix

    ’   S  ANUAL   QR Prefix              Set          Enable QR Code      Disable QR Code          End    118  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 129: Micro Qr Prefix

    ’ S  ANUAL   Micro QR Prefix              Set          Enable Micro QR      Disable Micro QR            End    2D Image Gun‐Type Handheld Scanner  119 ...

  • Page 130: Aztec Prefix

    ’   S  ANUAL   Aztec Prefix              Set          Enable Aztec      Disable Aztec          End    120  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 131: Maxicode Prefix

    ’ S  ANUAL   MaxiCode Prefix              Set          Enable MaxiCode      Disable MaxiCode          End    2D Image Gun‐Type Handheld Scanner  121 ...

  • Page 132: Data Editing (Suffix)

    ’   S  ANUAL   Data Editing (Suffix)                                                     Suffix is additional characters that can be sent after the scanned data. Please scan the  barcodes in the selection below to set your suffix.    Suffix Set Up Flow  Scan Set.  Enable barcode type.  Scan suffix you would like to add characters within ASCII Table. Up to 4 digits can be  added.  Scan End. ...

  • Page 133: All Suffix

    ’ S  ANUAL   All Suffix          Set          Enable All      Disable All (Default)          End    2D Image Gun‐Type Handheld Scanner  123 ...

  • Page 134: Upc-A Suffix

    ’   S  ANUAL   UPC‐A Suffix          Set          Enable UPC‐A      Disable UPC‐A          End    124  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 135: Upc-E Suffix

    ’ S  ANUAL   UPC‐E Suffix          Set          Enable UPC‐E      Disable UPC‐E          End    2D Image Gun‐Type Handheld Scanner  125 ...

  • Page 136: Ean 8 Suffix

    ’   S  ANUAL   EAN 8 Suffix          Set          Enable EAN 8      Disable EAN 8          End    126  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 137: Ean 13 Suffix

    ’ S  ANUAL   EAN 13 Suffix          Set          Enable EAN 13      Disable EAN 13          End      2D Image Gun‐Type Handheld Scanner  127 ...

  • Page 138: Code 128 Suffix

    ’   S  ANUAL   Code 128 Suffix          Set          Enable Code 128      Disable Code 128          End    128  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 139: Code 39 Suffix

    ’ S  ANUAL   Code 39 Suffix          Set          Enable Code 39      Disable Code 39          End    2D Image Gun‐Type Handheld Scanner  129 ...

  • Page 140: Code 93 Suffix

    ’   S  ANUAL   Code 93 Suffix          Set          Enable Code 93      Disable Code 93          End    130  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 141: Code 32 Suffix

    ’ S  ANUAL   Code 32 Suffix          Set          Enable Code 32      Disable Code 32          End      2D Image Gun‐Type Handheld Scanner  131 ...

  • Page 142: Code 11 Suffix

    ’   S  ANUAL   Code 11 Suffix          Set          Enable Code 11      Disable Code 11          End      132  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 143: Codabar Suffix

    ’ S  ANUAL   Codabar Suffix          Set          Enable Codabar      Disable Codabar          End    2D Image Gun‐Type Handheld Scanner  133 ...

  • Page 144: Plessey Suffix

    ’   S  ANUAL   Plessey Suffix          Set          Enable Plessey      Disable Plessey          End      134  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 145: Msi Suffix

    ’ S  ANUAL   MSI Suffix          Set          Enable MSI      Disable MSI          End      2D Image Gun‐Type Handheld Scanner  135 ...

  • Page 146: Interleaved 2 Of 5 Suffix

    ’   S  ANUAL   Interleaved 2 of 5 Suffix          Set          Enable Interleaved 2 of 5      Disable Interleaved 2 of 5            End        136  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 147: Iata 2 Of 5 Suffix

    ’ S  ANUAL   IATA 2 of 5 Suffix          Set          Enable IATA 2 of 5      Disable IATA 2 of 5          End          2D Image Gun‐Type Handheld Scanner  137 ...

  • Page 148: Matrix 2 Of 5 Suffix

    ’   S  ANUAL   Matrix 2 of 5 Suffix          Set          Enable Matrix 2 of 5      Disable Matrix 2 of 5          End    138  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 149: Straight 2 Of 5 Suffix

    ’ S  ANUAL   Straight 2 of 5 Suffix          Set          Enable Straight 2 of 5      Disable Straight 2 of 5          End    2D Image Gun‐Type Handheld Scanner  139 ...

  • Page 150: Rss 14 Suffix

    ’   S  ANUAL   RSS 14 Suffix          Set          Enable RSS 14      Disable RSS 14          End    140  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 151: Rss Expanded Suffix

    ’ S  ANUAL   RSS Expanded Suffix          Set          Enable RSS Expanded      Disable RSS Expanded          End    2D Image Gun‐Type Handheld Scanner  141 ...

  • Page 152: Rss Limited Suffix

    ’   S  ANUAL   RSS Limited Suffix          Set          Enable RSS Limited      Disable RSS Limited          End    142  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 153: Component Cc-A Suffix

    ’ S  ANUAL   Component CC‐A Suffix          Set          Enable Component CC‐A      Disable Component CC‐A          End    2D Image Gun‐Type Handheld Scanner  143 ...

  • Page 154: Component Cc-B Suffix

    ’   S  ANUAL   Component CC‐B Suffix          Set          Enable Component CC‐B      Disable Component CC‐B          End    144  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 155: Component Cc-C Suffix

    ’ S  ANUAL   Component CC‐C Suffix          Set          Enable Component CC‐C      Disable Component CC‐C          End    2D Image Gun‐Type Handheld Scanner  145 ...

  • Page 156: Pdf-417 Suffix

    ’   S  ANUAL   PDF‐417 Suffix          Set          Enable PDF417      Disable PDF417          End    146  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 157: Micro Pdf-417 Suffix

    ’ S  ANUAL   Micro PDF‐417 Suffix          Set          Enable Micro PDF417      Disable Micro PDF417          End    2D Image Gun‐Type Handheld Scanner  147 ...

  • Page 158: Data Matrix Suffix

    ’   S  ANUAL   Data Matrix Suffix          Set          Data Matrix Enable        Data Matrix Disable            End    148  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 159: Qr Code Suffix

    ’ S  ANUAL   QR Code Suffix          Set          QR Code Enable        QR Code Disable            End    2D Image Gun‐Type Handheld Scanner  149 ...

  • Page 160: Micro Qr Suffix

    ’   S  ANUAL   Micro QR Suffix          Set          Micro QR Enable        Micro QR Disable            End          150  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 161: Aztec Suffix

    ’ S  ANUAL   Aztec Suffix          Set          Aztec Enable        Aztec Disable            End            2D Image Gun‐Type Handheld Scanner  151 ...

  • Page 162: Maxicode Suffix

    ’   S  ANUAL   MaxiCode Suffix          Set          MaxiCode Enable        MaxiCode Disable            End    152  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 163: Code Settings

    ’ S  ANUAL   Code Settings    Set Lengths for Codes     One Discrete Length    Select this option to decode the symbol containing a selected length.  Select the length using the numeric bar codes in ASCII Code Table.      Example 1:  To decode Interleaved 2 of 5 symbols with 8 characters:  a. scan Set to set up  b. scan Interleaved 2 of 5 One Discrete Length  c. scan 8 in ASCII Code Table  d. scan End to confirm the setup    Example 2:  To decode Interleaved 2 of 5 symbols with 12 characters:  a. scan Set to set up  b. scan Interleaved 2 of 5 One Discrete Length  c. scan scan 1 followed by 2 in ASCII Code Table  d. scan End to confirm the setup     Two Discrete Lengths    Select this option to decode the symbol containing either of two selected lengths.  Select lengths using the numeric bar codes in ASCII Code Table.      Example:  To decode Code 128 symbols containing either 8 or 14 characters    a. scan Set to set up  b. scan Code 128 Two Discrete Length ...
  • Page 164 ’   S  ANUAL    Length Within Range    Select this option to decode the symbol with a specific length range.  Select lengths using numeric bar codes in ASCII Code Table.      Example:  To decode Codabar symbols containing between 7 and 8 characters,    a. scan Set to set up  b. scan Codabar Length Within Range  c. scan 0, 7, 0, and then 8 in ASCII Code Table  d. scan End to confirm the setup       Any Length    Select this option to decode the symbol containing any number of characters  within the digital scanner’s capability.    Example:  a. scan Set to set up  b. scan Matrix 2 of 5 Any Length    c. scan End to confirm the setup 154  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 165: Set Lengths For Code 128

    ’ S  ANUAL   Set Lengths for Code 128        Set          One Discrete Length      Two Discrete Lengths          Length Within Range      Any Length (Default)          End  2D Image Gun‐Type Handheld Scanner  155 ...

  • Page 166: Set Lengths For Code 39

    ’   S  ANUAL   Set Lengths for Code 39        Set          One Discrete Length      Two Discrete Lengths          Length Within Range      Any Length (Default)          End  156  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 167: Set Lengths For Code 93

    ’ S  ANUAL   Set Lengths for Code 93        Set          One Discrete Length      Two Discrete Lengths          Length Within Range      Any Length (Default)          End  2D Image Gun‐Type Handheld Scanner  157 ...

  • Page 168: Set Lengths For Codabar

    ’   S  ANUAL   Set Lengths for Codabar        Set          One Discrete Length      Two Discrete Lengths          Length Within Range      Any Length (Default)          End  158  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 169: Set Lengths For Interleaved 2 Of 5

    ’ S  ANUAL   Set Lengths for Interleaved 2 of 5        Set          One Discrete Length      Two Discrete Lengths          Length Within Range      Any Length (Default)          End  2D Image Gun‐Type Handheld Scanner  159 ...

  • Page 170: Set Lengths For Code 11

    ’   S  ANUAL   Set Lengths for Code 11        Set          One Discrete Length      Two Discrete Lengths          Length Within Range      Any Length (Default)          End  160  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 171: Set Lengths For Msi

    ’ S  ANUAL   Set Lengths for MSI        Set          One Discrete Length      Two Discrete Lengths          Length Within Range      Any Length (Default)          End  2D Image Gun‐Type Handheld Scanner  161 ...

  • Page 172: Set Lengths For Matrix 2 Of 5

    ’   S  ANUAL   Set Lengths for Matrix 2 of 5        Set          One Discrete Length      Two Discrete Lengths          Length Within Range      Any Length (Default)          End  162  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 173: Code Identifiers

    ’ S  ANUAL   Code Identifiers  Scan the following barcodes to set symbology Identifiers.        Set          Disable Code ID (Default)      Enable factory standard ID          Enable AIM ID      End      2D Image Gun‐Type Handheld Scanner  163 ...

  • Page 174: Code Identifiers Table

    ’   S  ANUAL   Code Identifiers Table      Symbology  Factory Standard  AIM  UPC‐A  A  E  UPC‐E  E  E  EAN 8  FF  E  EAN 13  F  E  Code 128  K  C  Code 39  M  A  Code 93  L  G  Code 32  M  X  Code 11  O  H  Codabar  N  F ...

  • Page 175: Keyboard Caps Lock State

    ’ S  ANUAL   Keyboard Caps Lock State  Scan a barcode below to turn Caps on or off.          Set          Caps Lock Off (Default)      Caps Lock On          End  2D Image Gun‐Type Handheld Scanner  165 ...

  • Page 176: Function Key Mapping

    ’   S  ANUAL   Function Key Mapping  Scan the following barcodes to enable or disable Function Key Mapping.          Set          Disable Function Key Mapping (Default)      Enable Function Key Mapping          End  166  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 177: Ascii Code

    ’ S  ANUAL   ASCII Code  For parameters requiring specific numeric values, scan the appropriately numbered  barcode(s).        Space          !      "          #      $          %      2D Image Gun‐Type Handheld Scanner  167 ...
  • Page 178 ’   S  ANUAL         &          '      (          )      *          +    168  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 179 ’ S  ANUAL         ,          ‐        .        /      :          ;    2D Image Gun‐Type Handheld Scanner  169 ...
  • Page 180 ’   S  ANUAL         <          =        >        ?      @              170  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 181 ’ S  ANUAL         0          1      2          3      4          5    2D Image Gun‐Type Handheld Scanner  171 ...
  • Page 182 ’   S  ANUAL         6          7      8          9      A      (Function Key    Mapping: Ctrl+a)        B  (Function Key    Mapping: Ctrl+b)    172  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 183 ’ S  ANUAL         C    (Function Key    Mapping: Ctrl+c)        D  (Function Key    Mapping: Ctrl+d)      E    (Function Key    Mapping: Ctrl+e)        F  (Function Key    Mapping: Ctrl+f)      G    (Function Key    Mapping: Ctrl+g)  2D Image Gun‐Type Handheld Scanner ...
  • Page 184 ’   S  ANUAL         H  (Function Key    Mapping: Ctrl+h)      I    (Function Key    Mapping: Ctrl+i)        J  (Function Key    Mapping: Ctrl+j)      K    (Function Key    Mapping: Ctrl+k)        L  (Function Key    Mapping: Ctrl+l)  174 ...
  • Page 185 ’ S  ANUAL       M    (Function Key    Mapping: Ctrl+m)        N  (Function Key    Mapping: Ctrl+n)      O    (Function Key    Mapping: Ctrl+o)        P  (Function Key    Mapping: Ctrl+p)      Q    (Function Key    Mapping: Ctrl+q)  2D Image Gun‐Type Handheld Scanner  175 ...
  • Page 186 ’   S  ANUAL         R  (Function Key    Mapping: Ctrl+r)      S    (Function Key    Mapping: Ctrl+s)        T  (Function Key    Mapping: Ctrl+t)      U    (Function Key    Mapping: Ctrl+u)        V  (Function Key    Mapping: Ctrl+v)  176 ...
  • Page 187 ’ S  ANUAL       W    (Function Key    Mapping: Ctrl+w)        X  (Function Key    Mapping: Ctrl+x)      Y    (Function Key    Mapping: Ctrl+y)        Z  (Function Key    Mapping: Ctrl+z)                   ...
  • Page 188 ’   S  ANUAL         a          b      c          d      e          f    178  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 189 ’ S  ANUAL         g          h      i          j      k          l    2D Image Gun‐Type Handheld Scanner  179 ...
  • Page 190 ’   S  ANUAL         m          n      o          p      q          r    180  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 191 ’ S  ANUAL         s          t      u          v      w          x    2D Image Gun‐Type Handheld Scanner  181 ...
  • Page 192 ’   S  ANUAL         y          z    182  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 193 ’ S  ANUAL         Insert          Delete      Home          End      Up arrow          Down arrow    2D Image Gun‐Type Handheld Scanner  183 ...
  • Page 194 ’   S  ANUAL         Left arrow          Right arrow      Tab          Backspace      Shift          ESC    184  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 195 ’ S  ANUAL         Page up          Page down      F1          F2      F3          F4    2D Image Gun‐Type Handheld Scanner  185 ...
  • Page 196 ’   S  ANUAL         F5          F6      F7          F8      F9          F10    186  2D  Image  Gun‐Type  Handheld  Scanner ...
  • Page 197 ’ S  ANUAL         F11          F12    2D Image Gun‐Type Handheld Scanner  187 ...

  • Page 198: Usb Virtual Com Driver Installing

    ’   S  ANUAL   USB Virtual COM Driver Installing  If you use virtual COM port emulation, follow the steps below to start using the scanner.    Execute the driver (ZEBEX VCOM Driver Installation.exe).  Connect the scanner USB cable to the host computer.  Set the interface to USB Virtual COM Port.        Set          USB Virtual COM Port    *Driver required      End      On the computer, check Device Manager to see if the computer successfully detects  the scanner as “Barcode Scanner USB‐COM device.” (The COM port number would  vary depending on different hardware environment).      188  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 199: Javapos Setting

    ’ S  ANUAL   JavaPOS Setting  This section provides the programming barcodes for setting JavaPOS and the flow of  installing JavaPOS driver.    JavaPOS  Scan the following barcodes to enable or disable JavaPOS.        Set          JPOS Enable      JPOS Disable (Default)          End  2D Image Gun‐Type Handheld Scanner  189 ...

  • Page 200: Javapos Version

    ’   S  ANUAL   JavaPOS Version  Our JavaPOS driver now is compatible with JavaPOS1.7.    Install the Java2 Runtime Environment  The JRE is Java’s virtual machine that allows for applications to run on the host  computer. To be able to run the JavaPOS application, you need a 1.7 version JRE.    Ignore the following steps if you already have a JavaPOS1.7 or a later version in your  host computer.     Go to http://java.sun.com, and select this version of Java Runtime Environment.   Install the program following the instructions.      Install the Service Object and JavaPOS files  In the “\Driver” folder, there are two files: ZbtJavapos.jar and jpos.xml. Please  include ZbtJavapos.jar at your CLASSPATH and also copy the related “JPosEntry”  option from the jpos.xml to your application’s jpos.xml.      How to use RS232 scanner with JavaPOS Driver    Install the Java RXTXcomm API  In the \RXTXcomm folder, there are four files: rxtxSerial.dll , rxtxParallel.dll, and  RXTXcomm.jar. Please do the following steps to install the library.      1. Copy rxtxSerial.dll and rxtxParallel.dll to C:\Windows\system32.  2. Copy RXTXcomm.jar to your <JRE Install Folder>\lib directory.    190  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 201: Use Barcodes To Configure The Scanner

    ’ S  ANUAL   Use barcodes to configure the scanner  JavaPOS configuration barcodes:      Set        RS‐232      JPOS Enable        End          2D Image Gun‐Type Handheld Scanner  191 ...

  • Page 202: Running The Javapos Test Utility

    ’   S  ANUAL   Running the JavaPOS Test utility  Please run the test application POStest.sh to evaluate your installation.  .    How to use JavaPOS driver at your application    1. Add “ZbtJavaPos.jar” from the “\Driver” folder to the CLASSPATH and copy the  related “JPosEntry” option from the “jpos.xml”.  2. Modify the jpos.xml based on your COM Port  3. Example of jpos.xml file content                <?xml version="1.0" encoding="UTF‐8"?>  <!DOCTYPE JposEntries PUBLIC "‐//JavaPOS//DTD//EN"                                                            "jpos/res/jcl.dtd">  <JposEntries> ...

  • Page 203: How To Use Usb Scanner With Javapos Driver

    ’ S  ANUAL   How to use USB scanner with JavaPOS Driver    Configuring the Scanner via barcodes:   Scan the barcodes in the sequence below to configure the scanner to usb‐serial  mode.              JavaPOS configuration bar codes:    Set        USB Virtual COM Port        JPOS Enable        End          2D Image Gun‐Type Handheld Scanner  193 ...

  • Page 204: Install The Java Rxtxcomm Api

    ’   S  ANUAL   Install the Java RXTXcomm API    In the \RXTXcomm folder, there are four files: rxtxSerial.dll , rxtxParallel.dll, and  RXTXcomm.jar. Please do the following steps to install the library.    1. Copy rxtxSerial.dll and rxtxParallel.dll    to C:\Windows\system32  2. Copy RXTXcomm.jar to your <JRE Install Folder>\lib directory.    Running the JavaPOS Test utility  Please run the test application to evaluate your installation.  194  2D  Image  Gun‐Type  Handheld  Scanner ...

  • Page 205: How To Use Javapos Driver At Your Application

    ’ S  ANUAL   How to Use JavaPOS Driver at your application    1. In the “\Driver” folder, copy “ZbtJavaPos.jar” and “jpos.xml” to your work  folder.  2. Modify the jpos.xml .  3. Example of jpos.xml file content              <?xml version="1.0" encoding="UTF‐8"?>  <!DOCTYPE JposEntries PUBLIC "‐//JavaPOS//DTD//EN"                                                            "jpos/res/jcl.dtd">  <JposEntries> ...

Table of Contents

Save PDF
