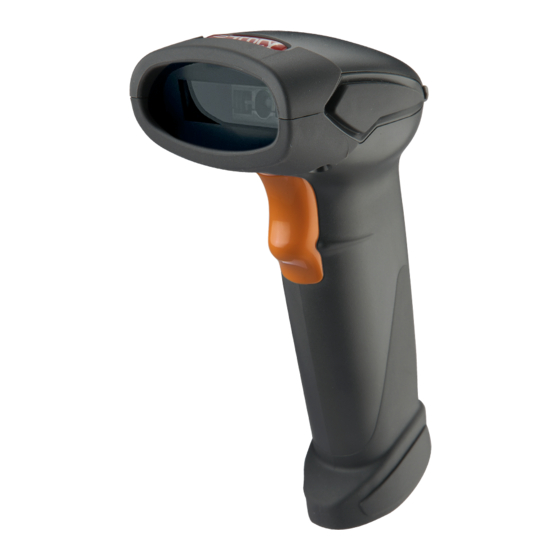

Zebex Z-3192BT Plus User Manual

2d image wireless handheld barcode scanner
Hide thumbs

Advertisement

Quick Links

Download this manual
1
GLLS

Advertisement

loading
Need help?

Need help?

Do you have a question about the Z-3192BT Plus and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Zebex Z-3192BT Plus

Summary of Contents for Zebex Z-3192BT Plus

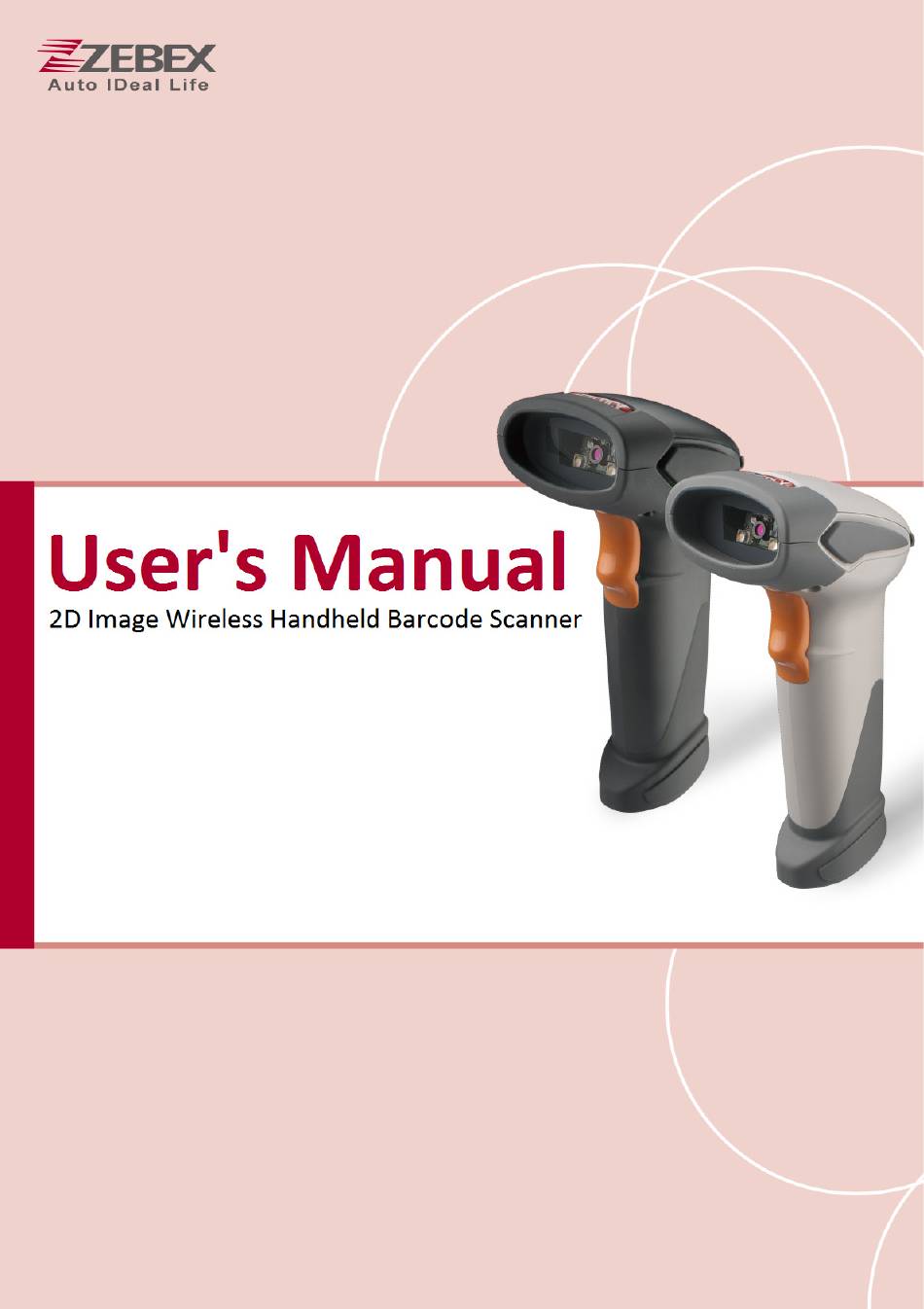

  • Page 1 1  GLLS ...
  • Page 3 ’ S  ANUAL   Revision History  Changes to the original manual are listed below:  Version  Date  Description of Version  1.0  9/9/2024  Initial release        2D Image Wireless Handheld Barcode Scanner  i ...

  • Page 4: Important Notice

    ’   S  ANUAL   Important Notice  No warranty of any kind is made in regard to this material, including, but not limited to,  implied warranties of merchantability or fitness for any particular purpose. We are not  liable for any errors contained herein nor for incidental or consequential damages in  connection with furnishing, performance or use of this material. We shall be under no  liability in respect of any defect arising from fair wear and tear, willful damage,  negligence, abnormal working conditions, failure to follow the instructions and warnings,  or misuse or alteration or repair of the products without written approval. No part of this  document may be reproduced, transmitted, stored in a retrieval system, transcribed, or  translated into any human or computer or other language in any form or by any means  electronic, mechanical, magnetic, optical, chemical, biological, manual or otherwise,  except for brief passages which may be quoted for purposes of scholastic or literary  review, without express written consent and authorization. We reserve the right to make  changes in product design without reservation and without notification. The material in  this guide is for information only and is subject to change without notice. All trademarks  mentioned herein, registered or otherwise, are the properties of their various, ill,  assorted owners.    General Handling Precautions    Do not dispose the scanner in fire.  Do not put the scanner directly in the sun or by any heat source.  Do not use or store the scanner in a very humid place.  Do not drop the scanner or allow it to collide violently with other objects.  Do not take the scanner apart without authorization      Guidance for Printing      This manual is in A5 size. Please double check your printer setting before printing it out.    When the barcodes are to be printed out for programming, the use of a high‐resolution  laser printer is strongly suggested for the best scan result.     ...

  • Page 5: Radio Notice

    ’ S  ANUAL   Radio Notice  This equipment generates uses and can radiate radio frequency energy.    If not installed  and used in accordance with the instructions in this manual, it may cause interference to  radio communications.    The equipment has been tested and found to comply with the  limits for a Class A computing device pursuant to EN55032 and 47 CFR, Part 2 and Part 15  of  the  FCC  rules.    These  specifications  are  designed  to  provide  reasonable  protection  against interference when operated in a commercial environment.    Radio and Television Interference  Operation  of  this  equipment  in  a  residential  area  can  cause  interference  to  radio  or  television ...
  • Page 6 ’   S  ANUAL    If this unit is used within 10 m (about 30 ft) of a wireless LAN device, turn off the wireless LAN  device.   Install this unit and wireless device as near to each other as possible.   Microwaves emitting from a wireless device may affect the operation of electronic medical devices.  Turn off this unit and other wireless devices in the following locations, as it may cause an accident.   Where inflammable gas is present, in a hospital, train, airplane, or a petrol station   Near automatic doors or a fire alarm   This unit supports security capabilities that comply with the wireless standard to provide a secure  connection when the wireless technology is used, but security may not be enough depending on the  setting. Be careful when communicating using wireless technology.   We do not take any responsibility for the leakage of information during wireless communication.   Connection with all wireless devices cannot be guaranteed.   A device featuring wireless function is required to conform to the wireless standard specified by  wireless SIG, and be authenticated.   Even if the connected device conforms to the above mentioned wireless standard, some devices  may not be connected or work correctly, depending on the features or specifications of the  device.   Depending on the device to be connected, it may require some time to start communication.    Tips to help improve your wireless network    1. Position the access point (host/cradle) in a relatively empty space at central location.  When possible, place the access point in a central location on the high ground (1m or above). If your access  point is against an outside wall, the signal will be weak on the other side of the room.       ...

  • Page 7: Battery Information

      At least 1 m   2. Move the access point (host/cradle) off the floor and away from walls and metal objects (such as metal file  cabinets). Metal objects, walls, and floors will interfere with your wireless signals. The closer your access  point is to these obstructions, the more severe the interference, and the weaker your connection will be.    3. Reduce wireless interference.  The most common wireless technology, 802.11g (wireless‐G), operates at a frequency of 2.4 gigahertz (GHz).  Many cordless phones, microwave ovens, hospital equipments, refrigerator, LED, and other wireless  electronics also use this frequency. If you use these wireless devices in your office, your device might not be  able to "hear" the signals over the noise coming from them.  If your network uses wireless‐G, you can quiet the noise by avoiding wireless electronics that use the 2.4  GHz frequency. Instead, look for cordless phones and other devices that use the 5.8 GHz or 900 megahertz  (MHz) frequencies. Because 802.11n (wireless‐N) operates at both 2.4 GHz and the less frequently used 5.0  GHz frequency, you may experience less interference on your network if you use this technology.    Avoid possible wireless interference     4. Update the firmware or driver of your wireless dongle.  If you are using a wireless dongle or other similar devices to make the connection, getting the latest  firmware or driver updates may improve the performance. Visit your manufacturer’s website for the  updates.    Battery Information   Use only a ZEBEX approved batteries.     Using any other type of battery and charging equipment may damage the  device and invalidate the warranty.     Store batteries at half of full charge in a dry, cool place, removed from the  equipment to prevent loss of capacity, rusting of metallic parts and  electrolyte leakage.    2D Image Wireless Handheld Barcode Scanner  v ...

  • Page 8: Batty Safety

    ’   S  ANUAL    When batteries are stored over six (6) months, some irreversible  deterioration in overall battery quality may occur.     When storing batteries for over a year, the charge level should be verified at  least once every 6 months and charged to half of full charge.  Batty Safety   The area in which the units are charged should be clear of debris and  combustible materials or chemicals.   Particular care should be taken where  the device is charged in a non ‐commercial environment.     Follow battery usage, storage, and charging guidelines found in the user  guide.     Improper battery use may result in a fire, explosion, or other hazard.     To charge the device battery, the battery and charger temperature must be  between 0°C~+45°C   Do not use incompatible batteries and chargers. Use of an incompatible  battery or charger may present a risk of fire, explosion, leakage, or the  hazard.     Do not disassemble or open, crush, bend or deform, puncture, or shred.     Severe impact from dropping any battery‐operated device on a hard surface  could cause the battery to overheat.    ...

  • Page 9: Battery Maintenance

    ’ S  ANUAL   Battery Maintenance  These are recommendations to extend the life of the battery pack:   When charging the battery for the first time, charge for at least 12 hours prior  to use.   Remove the battery if the device is not going to be used for a long time. If the  battery is left unused for more than 3 months, you need to charge the  battery before use.     If the battery is not installed, recharge the battery every 6 months to prevent  damage to the battery cells.     The battery capacity is reduced at temperature extremes, high and low.  Battery Type    The Z‐3192BT Plus operates wirelessly using a single 18650 battery that must be charged  within the scanner. However, not all 18650 batteries are compatible with the device. Only  flat‐top batteries, with both positive and negative ends flat, are supported. Ensure you  use the correct battery type to avoid operational issues.    2D Image Wireless Handheld Barcode Scanner  vii ...

  • Page 10: Table Of Contents

    ’   S  ANUAL   Table of Contents      Important Notice........................ii   General Handling Precautions................ii   Guidance for Printing ................... ii   For CE‐Countries....................iii   Wireless Communication ..................iii   Battery Information....................v   Batty Safety ......................vi   Battery Maintenance ..................vii   Battery Type ....................... vii   Introduction .........................1  ...
  • Page 11 ’ S  ANUAL     Scan Modes ....................27   AIM light , illumination Light control............27   Radio Communication Settings ..............28   BT HID mode ..................28   SPP Host/Client mode ................28   Functional Settings..................30   Same Code Delay................30   Good Read Beeper Tone Selection .............31   Beeper Duration Selection ..............31   Vibrator Selection ................32   Inter Character Delay .................32   Inter Message Delay ................33   Power off Timeout Parameter............34   RS‐232C Interface Setting..............35  ...

  • Page 13: Introduction

    ’ S  ANUAL   Introduction   The Z‐3192BT Plus is a professional‐grade handheld wireless 2D barcode scanner  designed for durability and ease of use. Featuring a high‐capacity lithium‐ion battery, it  offers long‐lasting performance and a 100‐meter wireless range. Its lightweight gun‐ type design, rugged build, and intuitive feedback through flashing LED and  programmable beeper make it ideal for tough conditions. The scanner reads a wide  range of 1D and 2D barcodes from various devices, making it perfect for manufacturing  and logistics sectors seeking enhanced efficiency.  Key Features:   100M wireless range   Flexible data connectivity   Flashing LED and programmable beeper   Lightweight and rugged gun‐type design   Smart charging for battery longevity   Reads barcodes from phones, tablets, and screens    2D Image Wireless Handheld Barcode Scanner  1 ...

  • Page 14: Product Overview

    ’   S  ANUAL   Product Overview     Scanner    LED Indicator   Exit Window      Buzzer       Trigger  Strap Hole        Metal Charging    Contacts  Cable Connector         Cradle    Charging  Contacts      Function    Trigger/LED ...

  • Page 15: Scanner And Accessories

    ’ S  ANUAL   Scanner and Accessories  The scanner package contains:     Wireless scanner with battery /    Scanner cradle (optional)                  (without cradle)                (with cradle)      Li‐ion battery pack    USB‐C Cable/  Communication cable (optional)    USB C charging cable    5V USB Power adapter       ...

  • Page 16: Battery Installation

    ’   S  ANUAL   Battery Installation  Installing Battery    Prepare for Installation:   Remove the screws securing the bottom cover of the device.  Install the Battery:   Orient the battery so that the positive terminal faces forward.   Carefully place the battery into the designated compartment, ensuring a secure  fit.  Ensure Proper Installation:   Verify that the battery is correctly seated to avoid potential product damage.  Final Steps:   After installation, replace and secure the bottom cover with the screws.    Battery Removal    Prepare for Removal:   Before removing the battery, power off the device if necessary.  Remove the Battery:   Support the battery with your fingers to prevent accidental ejection.   Carefully lift the battery out of its compartment.  Store or Dispose of the Battery:   If  replacing  the  battery,  store  it  safely  or  dispose  of  it  according  to  local  regulations. ...

  • Page 17: Connecting The Cradle

    ’ S  ANUAL   Connecting the Cradle  The cradle host features wireless technology and is designed to support radio  communication to the scanner. It can be used for both battery charging and radio  communication.      Take  the  desirable  interface  cable  and  insert  the  RJ‐45  connector  on  the  bottom  of  the  cradle.  You  will  hear  a  clear  and  short  “click”  sound;  then  connect the other end to the host.  Connect the included USB cable to USB‐C port at the bottom of the cradle  and connect other end to USB power adaptor.  Connect the USB power adaptor into AC outlet. The LED indicator on the  cradle should flash blue until it made connection with the scanner. ...

  • Page 18: Charging The Battery

    ’   S  ANUAL   Charging the Battery  The scanner offers two different ways to charge the battery: USB Cable or Cradle.    To charge the battery using the cradle:  Connect the cradle. Please see the Connecting the Cradle section for more  details.  Place the scanner on the cradle. You will hear a short beep sound from the  scanner indicating scanner is in contact with the cradle.  The battery begins charging when the scanner LED indicator starts flashing    green. LED turns steady green when charging is complete.                                                      Approx. charging time: 5 hours  To charge the battery using the USB cable: ...

  • Page 19: Power On The Scanner

    ’ S  ANUAL                 Approx. charging time: 7 hours     The scanner will power on automatically when charging.   Batteries shipped may not be full charged and should be fully          charged for maximum charge capacity.     Recommended charging environment is temperature in 0°C~35°C (32°      F~95°F).      Power on the Scanner  Ensure the battery is fully charged. Please refer to the previous section to  charge the battery.  Press and hold the trigger for 1 second until a long beep sound is heard to  turn on the scanner.  2D Image Wireless Handheld Barcode Scanner  7 ...

  • Page 20: How To Scan

    ’   S  ANUAL   How to Scan   There are two ways to scan with this device.   Handheld scanning   Presentation scanning    Handheld scanning  Power on the scanner.  Press the trigger and aim at the barcode as illustrated.  When decoding is successful, the scanner beeps and the LED indicates blue.                        Presentation Scanning  Put the scanner into the cradle for presentation scanning.    Move the barcode label approach the scanner scanning zone.    When decoding is successful, the scanner beeps and the LED indicates blue.               ...

  • Page 21: Radio Communication Host Type

    ’ S  ANUAL   Radio Communication Host Type  This scanner support three radio communication types:   Cradle Host mode   SPP master/slave mode   HID mode  Cradle Host Mode  The scanner communicates with the host through the cradle and the cradle  communicates directly to the host via host interface cable connection.  Typically, scanner and cradle in the same delivery box are paired in factory. As soon as  both are powered on, they should find and connect to each other immediately.      However, under special circumstance that the scanner and the cradle are not paired with  the cradle, please See Cradle Host Pairing section for detail operation information.                                                                                             ...

  • Page 22: Paging The Scanner

    ’   S  ANUAL   Paging the Scanner  Ensure the cradle is properly connected to the host and LED indicator is  showing steady blue.  Press the function trigger on the cradle. You should hear the scanner make 3  beep sounds and blue LED flash 3 times if it is in range.  Visible Indicators   Scanner  There are 2 groups of LED indicators on top of the scanner. These indicate the  operational status of the scanner.  Group 2 Group 1   LED Status  Indication  Group_ 2  Group_1        Blue Flashing  Waiting for radio connection (flash time  0.5s : 0.5s).      Blue fast Flashing    Radio connecting.      Blue Slow Flashing  Device connected (flash time 0.03s : 3s).    1 Blue Flashing    A barcode was decoded successfully ...

  • Page 23: Cradle

    ’ S  ANUAL   Cradle  Cradle LED     LED Status  Indication  Red steady and blue  Cradle is radio disconnected and power from DC      continuous flashing  adaptor is lost.  Cradle is radio connected. But lost DC power from the      Steady red and blue  adaptor.      Red and blue  USB Interface communication failed.  interchange        Steady blue  Cradle is radio connected.    Blue flashing  Cradle is radio disconnected.    Sound Indicators   When the scanner is in operation, it provides audible feedback. The beeps indicate the  status of the scanner.  Beep  Indication ...

  • Page 24: Ack/Nak Protocol Or Frame Packing

    ’   S  ANUAL   ACK/NAK Protocol or Frame Packing  When  scanner  is  in  SPP  Master/Slave  mode,  and  add  in  the  data  protocol  or  packing  could confirm the data reliability.    Refer to below for different setting options:    a)    No ACK/NAK protocol:          data  Remote BT  BT Scanner    device      b)    ACK/NAK only   ...

  • Page 25: Pin-Out Configuration

    ’ S  ANUAL   Pin‐out Configuration        Cradle Phone Jack Pin‐Out Configuration  RJ 1.  RTS_EIA  RJ 6.  RX_ EIA  RJ 2.  KB Data / USB_D+  RJ 7.  KB Clock  RJ 3.  PC Clock / USB_D‐  RJ 8.  +5V  RJ 4.  GND  RJ 9.  PC Data  RJ 5.  CTS_ EIA  RJ10.  TX_ EIA    USB‐C Pin‐Out Configuration  Pin  Function  Pin  Function  A1  GND  B12  GND  A4  VBUS ...

  • Page 26: Cable Pin-Out

    ’   S  ANUAL   Cable Pin‐out    USB Charging Cable  PIN‐OUT CONFIGURATION  USB‐C  USB A TYPE  A1/B12 GND  Vcc+  A4/B9  VBUS  D‐    A6/B6  D+  D+    A7/B7  D‐  GND  A9/B4  VBUS      A12/B1 GND          USB Communication Cable    USB TYPE A  FUNCTION    CONNECTOR ...

  • Page 27: Programming Guide

    ’ S  ANUAL   Programming Guide  Program Procedure Using Barcode Manual    Power up the scanner.    Scan the barcode for the desired feature. Multiple features can be  enabled/disabled.      For some parameter setting, such as barcode length and identifier code, it is  required to scan the Set barcode to save the configuration.      Power up the scanner Scan barcode of the  desired feature  Scan the “Set” barcode  (For additional settings such  as pin code, header and  trailer, etc. only) Finish the configuration      2D Image Wireless Handheld Barcode Scanner  15 ...

  • Page 28: Default Parameters

    ’   S  ANUAL   Default Parameters    The factory default setting table gives the default settings of all the programmable  parameters. The default settings will be restored whenever the "Reset" programming  label is scanned and the scanner is in programming mode. Default values are highlighted  in grey background in the settings.  Factory Default Setting    Parameter  Default  Radio communication  Wireless host  Cradle Host  Pairing mode  Unlocked  Data transmit  Normal  Radio protocol timeout  5 seconds  Power off timeout  20 minutes  Encryption  Enable    Cradle Host  RS‐232 communication    Baud rate    9600  Parity  none  Data bits  8  Stop bit  1 ...
  • Page 29 Beeper Sound  Default  Frequency  Medium  Duration  Medium  Operating Parameter  Default  Scan mode  Trigger mode  Stand mode  Enable  Header and trailer  None  Inter‐message delay  None  Inter‐character delay  None  Code Identifiers  Default  Identifier code as ZEBEX  Disable  standard  Identifier code as AIM  Disable  standard  Code 39 identifier code  M  ITF 2 of 5 identifier code  I  Chinese post code identifier  H  code  UPC‐A identifier code  A  UPC‐E identifier code  E  EAN‐13 identifier code  F  EAN‐8 identifier code ...
  • Page 30 ’   S  ANUAL   MSI identifier code  P  Code 11 identifier code  O  Standard 2 of 5 identifier code S  Industrial 2 of 5 identifier  D  code  GS1 DataBar identifier code  RS  GS1 DataBar Limited identifier  RL  code  GS1 DataBar Expanded  RX  identifier code    Default Data Transmit Format    Code  Message format  EAN‐13  D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 D13 EAN‐8  D1 D2 D3 D4 D5 D6 D7 D8  UPCA  D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12  UPCE  D1 D2 D3 D4 D5 D6 D7 D8  CODE128  D1‐Dx        (default 3~62)  EAN128 ...

  • Page 31: Connecting To A Host

    ’ S  ANUAL   Connecting to a Host  The scanner provides several data transmit methods to communicate with the host. User  may  select  the  method  according  to  their  preferences.  Read  this  section  to  learn  the  setups for connecting to different hosts.    Cradle Host Mode  The  scanner  communicates  with  the  host  through  the  cradle.  Typically,  scanner  and  cradle in the same delivery box are paired and corresponded to host interface in factory.  To  check  if  the  scanner  is  paired  to  the  cradle,  check  the  scanner  LED  group1  for  slow  blue flash and check the top cradle LED for steady blue light. If LED group1 of scanner and ...

  • Page 32: Wireless Mode

    ’   S  ANUAL   Wireless Mode  The scanner connects to the host via wireless connection. You may select SPP Host or SPP  Client for PC connection or select HID mode and Smart phone mode for smart phone  connection.    SPP Client Mode  In this mode, the scanner connects to the host /PC via wireless connection and performs  like there’s a serial connection. In SPP Client mode, the scanner is discoverable from a  remote device and it can request the scanner for connection. There are several ways to  connect the wireless scanner to your PC. If you have your own applications please check  their User’s Manuals for pairing instructions.    To connect a wireless device to Window based system for the first time:  Turn on the host computer and activate its wireless connection.    Select “Add wireless device”. Or open the dialog BT devices and click “Add”.  Power on the scanner and program it with “SPP Client mode” label.    Enable wireless SPP Client mode    Scanner SPP Client enable    On Devices tab, click Add. This will open the Add wireless Device Wizard.    Select the "My device is set up and ready to be found" checkbox, and then  click Next.    The scanner should be on the list of discoverable devices. The default name  of the scanner is “ZBBT”. Select “ZBBT” and click “Next”.    Select “Let me choose my own passkey” and enter the pin code. The default  pin code is “12345678.    Click “Next” to connect the scanner to the host. A short beep should be  heard upon connection.   ...

  • Page 33: Spp Host Mode

    ’ S  ANUAL   SPP Host Mode  In this mode, the scanner connects to the host /PC via wireless connection and performs    like there’s a serial connection. In host mode, the scanner initiates the connection to the  remote device.  Power on of the remote device and have its address ready in hand and make  it discoverable.  Program the scanner with the “SPP Host enable” barcode.      Enable SPP Host mode.    Scanner SPP Host enable  Scan “Set wireless address” to set the address.    Set wireless address for SPP Host  connection.      Set wireless address    (SPP Host only)  Use the ASCII table in Full ASCII Data Matrix Table to input the 12 digit  wireless address. For example: if the address is “011B1345600”, scan “0”, “0”,  “1”, “1”, “B”, “1”, “3”, “4”, “5”, “6”, “0”, “0” from ASCII barcode labels, then  scan Set barcode to save the configuration.    Scan to save the configuration    Set  Scan Required Pair with client (SPP Host) to begin pairing.    Begin pairing with client device(SPP Host)    Required Pair with client (SPP  Host) ...

  • Page 34: Bt Hid Mode

    ’   S  ANUAL   BT HID mode  In BT HID mode, the scanner connects to the host /PC via wireless connection and  performs like there’s a keyboard connection. The scanner initiates the connection to the  remote device.  Power on the scanner and program it with “BT HID Mode”.      Enable wireless HID keyboard emulation    BT HID mode  Enable wireless connection on your host and follow the instructions in your  host to set it to discover other wireless devices in its surrounding.  The scanner should be on the list of discoverable devices. The default name  of the scanner is “ZBBT”. You will be prompt to enter paring pin code. Select  “ZBBT” and input the pin code that appears on your mobile device to connect  scanner to the phone.    Scan the Enter barcode to confirm. A short beep should be heard upon  connection.    Smart Phones  For smart phones/tablets with iOS 7 or Android 5.0 and higher:    Enable SSP function to connect to the host without a pin code.    Enable Secure Simple Pairing    Enable Smart Phone  mode    The scanner should be on the list of discoverable devices. The default name  of the scanner is “ZBBT”.    Select “ZBBT” from the list to connect the device.    22 ...

  • Page 35: Multimedia Keyboard

    ’ S  ANUAL   Multimedia Keyboard    For all other iOS and Android versions (Default Setting):  Enable Multimedia keyboard mode to display on‐screen keyboard on the  mobile device when you press the Function button.    Multimedia Keyboard mode  Enable wireless connection on your host and set it to discover other wireless  devices in its surrounding.  The scanner should be on the list of discoverable devices. The default name  of the scanner is “ZBBT”. Select “ZBBT ” from the list.  Use the scanner to scan the ASCII table in previous section to input pin code.  For example: if the pin code is “0111”, scan “0”, “1”, “1”, “1” from ASCII  barcode labels, then scan Set barcode to save the configuration.  Scan to save the configuration    Set  Scan the Enter barcode to confirm.  Setting Pin Code  To change the pin code, use the “Set pin code” setting. Default is “12345678”.  Set pin code (SPP Host only)    Set pin code  Use the ASCII table in Programming Guide to input the new code (must be at  least 4 digits and not more than 8 numeric digits) , then scan Set barcode to  save the configuration.  Scan to save the configuration    Set  wireless Please check the User’s Manual from your PC for   address and pin code.    2D Image Wireless Handheld Barcode Scanner  23 ...

  • Page 36: Deleting Pin Code

    ’   S  ANUAL     Deleting pin code  To delete pin code, use the “Delete pin code setting”.    Delete the stored pin code    Delete pin code    Reset Name  To change the scanner name back to the default name “ZBBT” use the “Default device  name” setting.  Change device name back to default “ZBBT”    Default device name    Setting Name  To change the name displayed when the scanner is discovered, scan the  “Friendly device name set” label. Default name is “ZBBT”.  Change the display name when scanner is  discovered    Friendly device name set  Use the ASCII table in Programming Guide to input the name (Max.12 digits).  Scan “Confirm Setting” to store the new name.  Scan to save the configuration    Set      24  2D Image Wireless Handheld Barcode Scanner ...

  • Page 37: Wireless Discovery

    ’ S  ANUAL   Wireless Discovery  Use the following settings to show or hide the device from wireless discovery.    Make scanner visible to wireless device    Discover enable    Make scanner invisible to wireless device    Discover disable                2D Image Wireless Handheld Barcode Scanner  25 ...

  • Page 38: Program Settings

    ’   S  ANUAL   Program Settings  Default values are highlighted in grey background.    Barcode Value  Description  Return scanner to factory defaults                .      Return cradle host to factory defaults                                                   ...

  • Page 39: Scan Modes

    ’ S  ANUAL   Scan Modes    Trigger mode  The scanner becomes inactive as soon as the  data is transmitted. It must be triggered to    become active again.  Auto scan mode  The scanner is still active after the data is  transmitted but the successive transmission  of the same barcode is not allowed when the  trigger switch is pressed again.  Presentation mode  Also called auto trigger mode. The scanner is  inactive but will automatically detect    barcodes presented in the scan zone and  become active.    AIM light , illumination Light control    NO_USE_ILLUM    USE_ILLUM    NO_USE_AIM      USE_AIM                                       ...

  • Page 40: Radio Communication Settings

    ’   S  ANUAL   Radio Communication Settings    BT HID mode  BT HID mode (Combo keyboard)                                    For Apple mode    (Enter PIN CODE then scan SET)    Multi Media Keyboard ( For Apple Mode)    Software Keyboard ON/OFF( For Apple Mode)          SPP Host/Client mode  Scanner SPP Host enable  SPP Host     ...
  • Page 41 ’ S  ANUAL   Delete pin code      Required Pair with client (SPP Host)      Discover enable    Discover disable    Encryption enable    Encryption disable        2D Image Wireless Handheld Barcode Scanner  29 ...

  • Page 42: Functional Settings

    ’   S  ANUAL   Functional Settings    Same Code Delay  50 msec                                    100 msec    200 msec                                     ...

  • Page 43: Good Read Beeper Tone Selection

    ’ S  ANUAL     Good Read Beeper Tone Selection  Medium beeper tone    High beeper tone                                    Low beeper tone    Speaker disable                                     ...

  • Page 44: Vibrator Selection

    ’   S  ANUAL     Vibrator Selection  Vibrator enable    Vibrator disable        Inter Character Delay  0 ms    2 ms                                  5 ms    10 ms                                 ...

  • Page 45: Inter Message Delay

    ’ S  ANUAL     Inter Message Delay  0 ms    100 ms                                    500 ms    1000 ms                                   ...

  • Page 46: Power Off Timeout Parameter

    ’   S  ANUAL     Power off Timeout Parameter  Power off timeout=5 min    Power off timeout=10 min  Power off timeout=20 min    Power off timeout=30 min  Power off timeout=1 hr    Power Off timeout : 2 hr  Power Off timeout : 4 hr    Power Always On  Power off by scanning this label    34  2D Image Wireless Handheld Barcode Scanner ...

  • Page 47: Rs-232C Interface Setting

    ’ S  ANUAL     RS‐232C Interface Setting  Baud Rate  115200        19200                              9600        4800                                 ...

  • Page 48: Stop Bit

    ’   S  ANUAL     Stop Bit  1 stop bit                                2 stop bit        Data Bit  7 data bit                                 ...

  • Page 49: Message Terminator ( For Cradle)

    ’ S  ANUAL   ACK/NAK response time 3 sec    ACK/NAK response time 1 sec                                  ACK/NAK response time 5 sec    ACK/NAK response time infinity                                 ...

  • Page 50: Keyboard Wedge Setting ( For Cradle )

    ’   S  ANUAL     Keyboard Wedge Setting ( For Cradle )  International Keyboard mode ( ALT method)      Keyboard language support‐‐‐USA                                  Keyboard language support‐‐‐UK send scan code      Keyboard language support‐‐‐GERMANY                               ...

  • Page 51: Message Terminator( For Cradle )

    ’ S  ANUAL   Function key emulation enable      Function key emulation disable                                Send number as normal data      Send number as keypad data                                 ...

  • Page 52: Terminator( For Scanner )

    ’   S  ANUAL     Terminator( For Scanner )  Message terminator—none    message terminator—CR/LF                                                      message terminator—CR                         ...

  • Page 53: Symbology Settings

    ’ S  ANUAL   Symbology Settings    CODABAR  Codabar enable                                            CODABAR disable                                                     ...

  • Page 54: Code39

    ’   S  ANUAL   Codabar maximum length setting                                                     Codabar minimum length setting                                               No check character ...
  • Page 55 ’ S  ANUAL   Code 39 data redundant check=3                                                     Standard code 39                                                FULL ASCII code 39 ...

  • Page 56: Code 93

    ’   S  ANUAL   Code39 Data Redundant check =  2                                                      Code39 Data Redundant check =  3    Code 32 (Italian  pharmacy)transmit “A” character                                                    ...

  • Page 57: Code 128

    ’ S  ANUAL     Code 128  Code 128 enable                                                Code 128 disable                                                     ...

  • Page 58: Chinese Post Code(Slz)

    ’   S  ANUAL     Chinese post code(SLZ)  Chinese post code enable    Chinese post code disable    Chinese post code data  redundant check=off                                            Chinese post code data  redundant check=1                                                       ...

  • Page 59: Msi/Plessy

    ’ S  ANUAL     MSI/PLESSY  MSI enable                                        MSI disable                                                     ...

  • Page 60: Code 11

    ’   S  ANUAL   CODE 11  CODE 11 enable                                            CODE 11 disable                                                   ...
  • Page 61 ’ S  ANUAL   ITF25 data redundant check=2                                          ITF 25 data redundant check=3                                                     ...

  • Page 62: Telepen

    ’   S  ANUAL     Telepen  Telepen Enable                                              Telepen Disable      Pharmacode  Pharmacode Enable      Pharmacode    Disable   ...
  • Page 63 ’ S  ANUAL   UPC‐A AND UPC‐E ENABLE    UPC‐A ENABEL                                            UPC‐E ENABLE                                                       ...
  • Page 64 ’   S  ANUAL   Force UPC‐A to EAN‐13 format  disable                                                        Transmit UPC‐A check digit  enable                                            Transmit UPC‐A check digit ...
  • Page 65 ’ S  ANUAL   Transmit UPC‐A leading  character disable                                                      Addon format with separator                                            Addon format without separator  ...
  • Page 66 ’   S  ANUAL   double code enable(9784/192)    double code send for  other   default    double code   not send for other    EAN/UPC +addon mandatory for  491 Japanese (bookland)    Supplement requirement, not                                          sent for other  EAN/UPC +addon mandatory 491  Japanese (bookland) ...
  • Page 67 ’ S  ANUAL   UPC‐E data redundant check=1                                                        UPC‐E data redundant check=2                                    UPC‐E data redundant check=3 ...

  • Page 68: Standard 2 Of 5

    ’   S  ANUAL   Standard 2 of 5  STD 2 of 5 code enable    STD 2 of 5 code disable    Standard 2 of 5 check digit  calculate and transmit    Standard 2 of 5 check digit  calculate without transmit    STD 2 of 5 code maximum length  setting Default:6~32                                              STD 2 of 5 code minimum length ...

  • Page 69: Industrial 2 Of 5

    ’ S  ANUAL   Industrial 2 of 5  Industrial 2 of 5 Enable    Industrial 2 of 5 Disable    Industrial 2 of 5 check digit  calculate and transmit    Industrial 2 of 5 check digit  calculate without transmit    Industrial 2 of 5 code maximum  length setting Default:6~32      Industrial 2 of 5 code minimum  length setting      Matrix 2 of 5 Matrix 2/5 code enable    Matrix 2/5 code disable    Matrix(Japanese) 2/5 code  enable    Matrix(Japanese) 2/5 code  disable    Matrix 2/5 code maximum length  setting    2D Image Wireless Handheld Barcode Scanner  57 ...
  • Page 70 ’   S  ANUAL   Matrix 2/5 code minimum length  setting  Matrix 2 of 5 check digit  calculate and transmit      Matrix 2 of 5 check digit  calculate without transmit                                                           ...

  • Page 71: Gs1 Databar

    ’ S  ANUAL     GS1 Databar  GS1 Databar enable                                              GS1 Databar disable                                                       ...
  • Page 72 ’   S  ANUAL   GS1 Limited Data Redundant  check = 2      GS1 Limited Data Redundant  check = 3    GS1 Expanded Data Redundant  check = off      GS1 Expanded Data Redundant  check = 1    GS1 Expanded Data Redundant  check = 2      GS1 Expanded Data Redundant  check = 3        60  2D Image Wireless Handheld Barcode Scanner ...

  • Page 73: Qr Code

    ’ S  ANUAL     QR Code  QR Code enable        QR Code disable                                                    Micro QR Code enable        QR Model 1 Code enable ...

  • Page 74: Datamatrix

    ’   S  ANUAL     DataMatrix  DataMatrix enable        DataMatrix disable      DataMatrix Mirror enable        DataMatrix Mirror disable    DataMatrix polarity setting =  either          62  2D Image Wireless Handheld Barcode Scanner ...

  • Page 75: Pdf417

    ’ S  ANUAL     PDF417  PDF417 enable          PDF417 disable    Micro PDF417 enable      Micro PDF417e disable    PDF417 Data Redundant    check = off    PDF417 Data Redundant  check = 1    PDF417 Data Redundant    check = 2      PDF417 Data Redundant    check = 3      2D Image Wireless Handheld Barcode Scanner  63 ...

  • Page 76: Aztec

    ’   S  ANUAL     Aztec  Aztec enable          Aztec disable    Aztec Mirror enable      Aztec Mirror disable    Aztec polarity setting = Dark on  Light    Aztec polarity setting = Light on  Dark    Aztec polarity setting = either        Maxi code  Maxi code enable          Maxi code disable      64  2D Image Wireless Handheld Barcode Scanner ...

  • Page 77: Post Code

    ’ S  ANUAL     POST code    PostNet Enable        PostNet Disable    PLANET Enable      PLANET Disable    Australia Post Enable      Australia Post Disable    Royal Post Enable      Royal Post Disable      2D Image Wireless Handheld Barcode Scanner  65 ...

  • Page 78: Codablock F

    ’   S  ANUAL     Codablock F  Codablock F Enable      Codablock F Disable          Composite Codes  CC‐A Enable    CC‐A Disable    CC‐B Enable      CC‐B Disable    CC‐C Enable    CC‐C Disable      GS Substitution for NMVS Application  This setting enables GS substitution function in barcodes with GS characters.  NMVS Disable (default)  GS Substitution value: CTRL + ]      66  2D Image Wireless Handheld Barcode Scanner ...

  • Page 79: Data Editing

                                                Enable identifier    code table as ZEBEX  standard                                                         ...
  • Page 80 ’   S  ANUAL   CODABAR identifier    code setting                                          CODE 128 identifier    code setting                                                           ...
  • Page 81 ’ S  ANUAL   PDF417 identifier    code setting      QR Code identifier    code setting                                                        DataMatrix identifier   ...

  • Page 82: Full Ascii Data Matrix Table

    ’   S  ANUAL   Inter message delay    100 ms                                          Inter message delay    500 ms                                                           ...
  • Page 83 ’ S  ANUAL     Full ASCII ‐‐‐BEL  07  Function key‐‐‐‐‐“Left  arrow”                                                              ~ZBN000700!  Full ASCII ‐‐‐BS ...
  • Page 84 ’   S  ANUAL     Full ASCII ‐‐‐DLE  10  Function key‐‐‐‐‐ “5(num)”    ~ZB001000!  Full ASCII ‐‐‐DC1  11  Function key‐‐‐‐‐“F1” ~ZBN001100!                                                             ...
  • Page 85 ’ S  ANUAL     Full ASCII ‐‐‐ESC  1B  Function key‐‐‐‐‐ “F11”                                                              ~ZBN001B00!  Full ASCII ‐‐‐FS ...
  • Page 86 ’   S  ANUAL   Full ASCII ‐‐‐&  26  ~ZBN002600!    Full ASCII ‐‐‐‘  27  ~ZBN002700!                                                             ...
  • Page 87 ’ S  ANUAL   Full ASCII ‐‐‐2  32  ~ZBN003200!    Full ASCII ‐‐‐3  33  ~ZBN003300!                                                             ...
  • Page 88 ’   S  ANUAL   Full ASCII ‐‐‐>  3E  ~ZBN003E00!    Full ASCII ‐‐‐?  3F  ~ZBN003F00!                                                             ...
  • Page 89 ’ S  ANUAL   Full ASCII ‐‐‐J  4A  ~ZBN004A00!    Full ASCII ‐‐‐K  4B  ~ZBN004B00!                                                             ...
  • Page 90 ’   S  ANUAL   Full ASCII ‐‐‐V  56  ~ZBN005600!    Full ASCII ‐‐‐W  57  ~ZBN005700!                                                             ...
  • Page 91 ’ S  ANUAL   Full ASCII ‐‐‐b  62  ~ZBN006200!    Full ASCII ‐‐‐c  63  ~ZBN006300!                                                             ...
  • Page 92 ’   S  ANUAL   Full ASCII ‐‐‐n  6E  ~ZBN006E00!    Full ASCII ‐‐‐o  6F  ~ZBN006F00!                                                             ...
  • Page 93 ’ S  ANUAL   Full ASCII ‐‐‐z  7A  ~ZBN007A00!    Full ASCII ‐‐‐{  7B  ~ZBN007B00!                                                             ...

  • Page 94: Appendix 1: Usb Virtual Com Driver Installation

    ’   S  ANUAL   Appendix 1: USB Virtual COM Driver Installation  Contact your distributor to get the driver and follow the steps below to enable USB  virtual COM port.    Connect the handheld scanner and the host (e.g. a PC) with a USB interface cable.    Enable USB virtual COM port with programming barcode from System Function  Settings.    After the programming, the host would request driver installation. Browse your  files to locate the driver and start installation.    The USB virtual COM port is ready for use after driver installation.                                               ...

  • Page 95: Appendix 2: Barcode Length Setting

    ’ S  ANUAL   Appendix 2: Barcode Length Setting  Introduction  The length of a barcode is the number of characters it contains, including check digits.  As listed in the Default Parameters section, each barcode type has different default  length. You may change the setting by the following procedure.    To set up barcode length, the paramours to be determined are barcode type and the  desired barcode length. Barcode length is consisted of 2 digits. For numbers smaller  than 10, you need to add a “0” in the front.    Example  If the barcode length is 4 to 12 digits, the steps would be as below:      Start  Set up barcode length      Set up minimum  Set up maximum      barcode length  barcode length                  Scan the  Scan the “Set”  Set the “Max”  Read the “Full ASCII   ...
