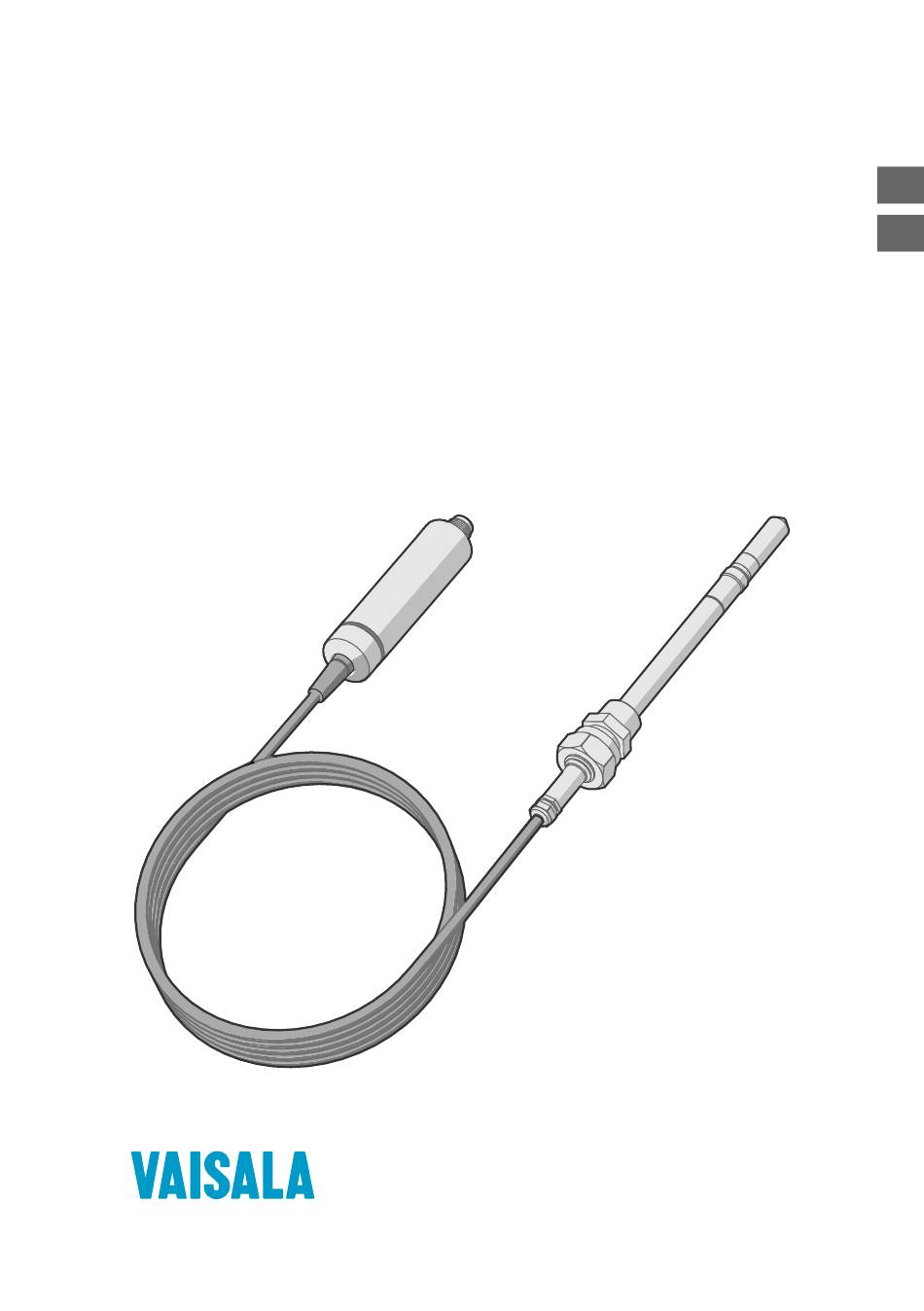

- Page 1 M212356EN-B Quick Guide Vaisala Indigo Compatible Dew Point and Temperature Probes DMP5, DMP6, DMP7, DMP8...
- Page 2 English versions are This product contains software developed applicable, not the translations. by Vaisala or third parties. Use of the The contents of this document are subject software is governed by license terms and to change without prior notice.
- Page 3 Table of contents English.............................5 日本語....................... 31...
- Page 4 M212356EN-B...
-
Page 5: Table Of Contents
Product Overview....................6 Probe Structure..........................6 Basic Features and Options...................... 6 Output Parameters........................7 Installation......................8 DMP5 Probe......................9 Installing with Mounting Flange 210696................10 DMP6 Probe......................11 Installing Probe Head with Cooling Set DMP246CS............13 Cooling Set Installation Example................... 15 DMP7 Probe.......................16 DMP8 Probe....................... -
Page 6: Product Overview
The probe body and the probe head are connected by a cable. Length options for this connecting cable depend on the probe model. The probes are compatible with Vaisala Indigo transmitters. They can also be connected to Vaisala Insight software for configuration, calibration, diagnostics, and temporary online monitoring. -
Page 7: Output Parameters
Output parameter is unavailable during sensor warming unless temperature is written to register 0334 from an external source Output parameter is not available on this model Table 1 Availability of Output Parameters Output Parameter Output Unit DMP5 DMP6 DMP7 DMP8 Relative humidity Temperature °C Dew point temperature °C... -
Page 8: Installation
Let the cable hang loosely to prevent condensed water from running along the cable to the probe body or probe head. Attach the probe body to a wall or other surface using the two mounting clips (Vaisala item 243257SP) supplied with the probe. Each clip attaches to the installation surface with one screw (screw hole Ø... -
Page 9: Dmp5 Probe
DMP5 is built for direct measurement in hot and dry processes, up to +180 °C (+356 °F). As the probe can be directly placed in the process, there is no need for a sampling system or trace heating. -
Page 10: Installing With Mounting Flange 210696
Installing with Mounting Flange 210696 Mounting flange 210696 is designed for attaching Ø13.5 mm probe heads through the wall of a process chamber or duct. The flange kit includes a flange, a sealing ring, and screws. 75 [2.95] 50 [1.97] Drilling 16 ... -
Page 11: Dmp6 Probe
DMP6 Probe 136 [5.35] [in] M12/5 Probe cable 2 m [6.56 ft] 357 [14.1] 334.5 [13.17] Figure 4 DMP6 Probe Dimensions 304 [11.97] 112.5 [4.43] 164 [6.46] 8 [0.31] 15 [0.59] 27.5 [1.08] 40.6 [1.6] Ø 118 [4.65] Ø 89 [3.5] Cooling fins Mounting flange Screen tube... - Page 12 Vaisala DRYCAPâ Dew Point Probe DMP6 is designed for humidity measurement in industrial applications with very high temperatures. High temperature tolerance is achieved using a passive cooling set that conducts heat away from the probe and reduces temperature to optimal range for the sensor.
-
Page 13: Installing Probe Head With Cooling Set Dmp246Cs
Installing Probe Head with Cooling Set DMP246CS • Welding equipment • Equipment for making a hole to the process wall • 5-mm Allen key • 2-mm Allen key max. 8 [0.31] 50 [1.97] 125 [4.92] [in] Ø 105 [4.13] Figure 7 DMP246CS Cooling Set Mounting Flange Lengthening piece for thick walls (not included) Welding point Mounting tube... - Page 14 22 [0.87] 172 [6.77] 104.5 [4.11] [in] Figure 8 DMP246CS Cooling Set without Mounting Flange Cooling bush Flange Cooling bar Locking screws (4 pcs, M4×6 DIN 916) Mounting screws of the cooling fins (M6×60 DIN 912 1. Make a round 89.5 + 0.5 mm (3.52 + 0.02 in) hole in the process wall. Install the cooling set horizontally whenever possible to ensure the best possible cooling performance.
-
Page 15: Cooling Set Installation Example
8. Tighten the locking screws to lock the probe head in place. 9. If installation of cooling fins is required, attach them around the cooling bar using a 5-mm Allen key. Place the cooling fins so that the locking screws are not obstructed. Tighten the two mounting screws so that the fins have good thermal contact with the cooling bar. -
Page 16: Dmp7 Probe
41 [1.61] Figure 10 DMP7 Dimensions Vaisala DRYCAPâ Dew Point and Temperature Probe DMP7 is designed for low-humidity applications. Thanks to its short probe length, it fits in installations with limited space such as semiconductor manufacturing equipment. Other applications include industrial drying, compressed air systems, dry rooms, and blanket gases in metal heat treatment. - Page 17 See installation instructions provided with the Swagelok installation kit. 84 [3.31] 42 [1.65] [in] Figure 11 DMP7 Installation to Pipeline Using a Swagelok Installation Kit Max. process pressure 10 bar (145 psi), max temperature +80 °C (+176 °F) Probe head Duct connector ISO1/2", ISO3/8"...
-
Page 18: Dmp8 Probe
ISO1/2” or NPT1/2” Figure 12 DMP8 Dimensions Vaisala DRYCAPâ Dew Point and Temperature Probe DMP8 is designed for industrial low- humidity applications such as industrial drying, compressed air systems, and semiconductor industry. It can be installed in a 1/2" NPT or ISO thread with adjustable insertion depth. - Page 19 Figure 13 DMP8 Probe Head Clasp nut, 24 mm hex nut Fitting body, 27 mm hex head Leak screw (on ISO 1/2" fitting body HM47432 only) Fitting body with a leak screw can be useful when the probe head cannot be installed directly in the pressurized process or process pipe.
-
Page 20: Tightening The Clasp Nut
Tightening the Clasp Nut 1. Adjust the probe to a suitable depth according to the type of installation. 2. Tighten the clasp nut to finger tightness. 3. Draw a line on the fitting screw and the clasp nut to mark their position. 4. -
Page 21: Attaching Ball Valve Kit To Process
Attaching Ball Valve Kit to Process G1/2 ISO 228/1 Ø14 Ø14 Ø14 Ø21.5 (drilling) Ball valve handle: must point to the same direction as the ball valve body when installing. Extension nipple, threads G1/2 ISO228/1 and R1/2 ISO7/1. Ball valve body. When tightening the assembly, turn only from the ball valve body. Ball of the ball valve. - Page 22 3. Tighten the ball valve assembly by turning from the ball valve body. CAUTION! Tightening the ball valve kit by turning the extension nipple can break the sealing. Tighten the ball valve assembly only from the ball valve body. 4. If you need to cap the ball valve assembly before installing or after removing the probe, attach a blanking nut to close the top of the valve.
-
Page 23: Wiring
Wiring Figure 15 M12 5-pin A-coded Male Connector Pinout Pin # Function Notes Wire Colors in Vaisala Cables Power supply Operating voltage: 15 ... 30 VDC Brown Current consumption: 10 mA typical, 500 mA max. RS-485 - White Power GND and... -
Page 24: Attaching Probe To Indigo 200 Series Transmitter
Attaching Probe to Indigo 200 Series Transmitter Figure 17 Attaching the Probe to Indigo 200 Series 1. Insert the probe or the connection cable into the transmitter's connector. Use of connection cable is recommended for strain relief. 2. Turn the locking wheel of the transmitter to lock the probe or cable in place. Do not turn the probe or the cable itself, as that will damage the connectors. -
Page 25: Vaisala Insight Software
Vaisala Insight Software Vaisala Insight software is a configuration software for Indigo-compatible devices. With the Insight software, you can: • See probe information and status • See real-time measurement • Record data up to 48 hours and export in CSV format •... -
Page 26: Modbus
You can use up to ten probes on the same RS-485 line. You must configure each probe on the line to have a different Modbus address. Measurement Data Registers Measurement data is also available as integer registers. See DMP Series User Guide (M212357EN) available at www.vaisala.com. Table 3 Floating Point Measurement Data Registers (Read-Only) Register Address... -
Page 27: Diagnostic Data Registers
Register Address Register Description Data Format Unit Number (Hexadecimal) (Decimal) 000C Dew point temperature 32-bit float °C at 1 atm 000D 000E Absolute humidity 32-bit float 000F 0010 Mixing ratio 32-bit float g/kg 0011 0014 Water concentration 32-bit float 0015 0016 Water vapor pressure 32-bit float... -
Page 28: Configuration Registers
Configuration Registers The configuration registers listed here are the most important for typical users. For more information on available configuration registers, see DMP Series User Guide (M212357EN) available at www.vaisala.com. Table 5 Modbus Configuration Data Registers (Writable) Register Register Register Description... -
Page 29: Technical Support
Technical Support Contact Vaisala technical support at helpdesk@vaisala.com. Provide at least the following supporting information as applicable: • Product name, model, and serial number • Software/Firmware version • Name and location of the installation site • Name and contact information of a technical person who can provide further information on the problem For more information, see www.vaisala.com/support. - Page 31 目次 製品概要....................32 プローブ構造....................32 基本機能とオプション..................32 出力パラメータ....................33 取り付け....................34 DMP5 プローブ.................. 35 取り付けフランジ 210696 による取り付け............36 DMP6 プローブ.................. 37 クーリングセット DMP246CS を使用したプローブヘッドの取り付け.... 39 クーリングセットの取り付け例............... 41 DMP7 プローブ.................. 42 DMP8 プローブ.................. 44 袋ナットの締め付け..................46 プロセスへのボールバルブキットの取り付け..........47 配線....................49 プローブの Indigo 200 シリーズ変換器への取り付け....... 50 Vaisala Insight ソフトウェア...............51 Insight ソフトウェアへの接続.................
-
Page 32: 製品概要
製品概要 DMP シリーズプローブは 、デジタル出力（Modbus プロトコル）の露点計測プローブです。 これらのプローブは厳しい環境下における露点の計測用に設計されています。プローブ は、計測電子機器が含まれるプローブ本体、センサが含まれるプローブヘッドの 2 つの部 分から構成されています。プローブ本体とプローブヘッドは、ケーブルで接続されていま す。接続用ケーブル長のオプションは、プローブのモデルにより異なります。 これらのプローブは、 ヴァイサラ Indigo 変換器と互換性があります。また、 Vaisala Insight ソフトウェアに接続して、設定、校正、診断、および一時的なオンラインモニタリングを 行えます。 プローブ構造 図 19 プローブの部品 保護キャップ（使用前に取り外す） 5 ピン M12 コネクタ プローブ本体（タイプラベル付き） 状態インジケータ： 緑 電源がオンでプローブがオン ライン通信時は点滅 赤 エラー オフ 電源がオフ、またはインジ ケータが故障 プローブケーブル （切断不可） プローブヘッド（図は DMP7 モデル）... -
Page 33: 出力パラメータ
出力パラメータ ケミカルパージ、自動補正、または追加加温機能が作動中、利用可能なすべて の出力パラメータの値が固定されます（最新の有効な値を表示） 。 出力パラメータとして利用可能 センサ加温中は、温度が外部ソースからレジスタ 0334 に書き込まれない限り、出 力パラメータは利用不可 このモデルでは出力パラメータとして利用不可 表 7 利用可能な出力パラメータ 出力パラメータ 出力単位 DMP5 DMP6 DMP7 DMP8 相対湿度 温度 °C 露点 °C 露点/霜点 °C 1 気圧における露点/霜点 °C 1 気圧における露点 °C 絶対湿度 混合比 g/kg 水分濃度 水蒸気圧 飽和水蒸気圧 エンタルピー kJ/kg 露点温度差... -
Page 34: 取り付け
取り付け プローブの取り付け場所を選択する際には、以下のことを考慮してください。 • プローブモデルの使用環境仕様を確認します。一般的に、プローブヘッドの方がプ ローブ本体よりも動作温度範囲が広くなっています。 • 計測環境の温度が周囲温度と大きく異なる場合は、プローブヘッド全体とケーブルを なるべく長く計測環境内に入れてください。これにより、ケーブルの熱伝導による計 測誤差を防ぐことができます。 • プローブの取り付けオプションはモデルごとに異なります。 図 20 取り付け例 プローブヘッドに結露した水がセンサに流れるのを防止するため、 プローブヘッドを水 平に取り付けます。 結露した水がケーブルを伝わってプローブ 本体またはプローブヘッドに流れるのを防 止するため、ケーブルをゆるく吊します。 プローブに付属の 2 つの取り付けクリップ（ヴァイサラ部品：243257SP）を使用して、 プローブ本体を壁や他の何かの表面に取り付けます。クリップはそれぞれ、ネジ 1 本 （ネジ穴 Ø 4.2mm）を使用して取り付けます。 Modbus マスターまたは Indigo 変換器にケーブルを接続します。 注意 付属の取り付けクリップは、強い振動に耐えられるようには設計されて いません。必要に応じて、他の方法でプローブ本体を固定してください。 （例：ケーブルタイを使用してプローブ本体を取り付ける） 。 M212356EN-B... -
Page 35: Dmp5 プローブ
DMP5 プローブ プローブケーブル M12/5 2m または 10m 図 21 DMP5 寸法 ヴァイサラ DRYCAPâ DMP5 露点プローブは、 高温環境における露点計測に適したモデルと して設計されています。プローブは長く丈夫なステンレス製で、オプションの取り付けフ ランジを使えば、オーブンなどの断熱材を貫通して簡単に取り付けることができ、挿入長 も調節できます。 DMP5 は、最大 +180°C の高温、低露点のプロセスで直接計測が可能な構造設計です。プ ローブはプロセスに直接設置できるため、サンプリングやヒートトレースの必要がありま せん。そのため、正確で安定した計測性能が維持されます。DMP5 は、+140°C までの高温 雰囲気で高精度の計測が可能です。計測範囲としては +180°C まで計測可能です。 • プローブ本体の動作温度範囲：−40〜+80°C • プローブヘッドの動作温度範囲：−40〜+180°C... -
Page 36: 取り付けフランジ 210696 による取り付け
取り付けフランジ 210696 による取り付け 取り付けフランジ 210696 は、 プロセスチャンバーの壁またはダクトを通して Ø13.5mm プ ローブヘッドを取り付けるために設計されています。フランジキットには、 フランジ、 シー リングリング、およびネジが含まれています。 ドリル 16～22 105 ...200 チャンバーの壁またはダクト フランジ シーリングリング セルフタッピングネジ（B 4.2×16 DIN 7981） プローブ プロセスまたはダクトと周囲との間の温度差が大きい場合、プローブヘッドを プロセスまたはダクトの中にできるだけ深く挿入してください。これにより、 プローブケーブルの 熱伝導による誤差を減らすことができます。 M212356EN-B... -
Page 37: Dmp6 プローブ
DMP6 プローブ M12/5 プローブケーブル 2m 334.5 図 22 DMP6 プローブの寸法 112.5 27.5 40.6 Ø 118 Ø 89 冷却フィン 取り付けフランジ スクリーンチューブ 図 23 クーリングセット DMP246CS の寸法... - Page 38 ヴァイサラ DRYCAPâ 露点計測用プローブ DMP6 は、過酷な高温環境における産業用の露 点計測に適したモデルとして設計されています。プローブから熱伝導によって熱を下げ、 温度をセンサに適した範囲に冷却するパッシブ方式のクーリングセットを使用しており、 高温環境でも使用できます。 • プローブヘッドの動作温度範囲：0〜+350°C • プローブ本体の動作温度範囲：−40〜+80°C DMP6 は、0〜+350°C の温度範囲で直接計測が可能な構造設計です。サンプリングシステ ムやトレースヒーティングは 必要ありません。こうした高温に耐えられるように、プロー ブヘッドはパッシブ冷却方式を採用したクーリングセットの内部に挿入されています。 クーリングセットの冷却フィンは取り外しが可能であるため、プローブの温度を調節して、 各用途に適した冷却を実現できます。冷却システムには可動部分がなく、追加電力や冷却 機材が不要であるため、機械的要因でセンサに損傷を与えません。 計測ガス温度（°C） 図 24 プローブヘッドの動作範囲 結露が生じる可能性があるため、低温では露点計測範囲の上限を超えないこと を確認してください。 Insight ソフトウェア（診断ページ）または Modbus プロトコル（診断データ レジスタ）を使用して、プローブから計測診断データを読み取り、そのデータ を取り付け場所の正否検証に使用できます。 • センサ温度は、+180°C を超えてはなりません 。 • プローブをクーリングセットに取り付けた後、プローブを安定させ、センサ 飽和度を確認します。値が 20% 未満の場合は、クーリングセットに冷却 フィンを取り付けます（取り付けていない場合）...
-
Page 39: クーリングセット Dmp246Cs を使用したプローブヘッドの取り付け
クーリングセット DMP246CS を使用したプローブヘッ ドの取り付け • 溶接機器 • プロセス壁面に穴を開けるための機器 • 5mm 六角レンチ • 2mm 六角レンチ 最大 125 Ø 105 図 25 DMP246CS クーリングセット取り付けフランジ 厚い壁用の延長ピース（同梱されていません） 溶接点 取り付けパイプ 取り付けネジ（4 個、M6×16 DIN 912）... - Page 40 104.5 図 26 取り付けフランジなしの DMP246CS クーリングセット 冷却ブッシュ フランジ 冷却バー 固定ネジ（4 個、M4×6 DIN 916） 冷却フィンの取り付けネジ（M6×60 DIN 912） 1. プロセス壁面に直径 89.5 + 0.5mm の丸い穴を空けます。十分な性能を発揮するよう に、クーリングセットはできるだけ水平に取り付けてください。 2. プロセスの壁面の厚さが 125mm を超える場合、延長ピース（最大 50mm）を取り付 けパイプに溶接します。 3. 取り付けフランジのチューブをプロセス壁面内側の金属プレートにしっかりと溶接し ます。 4. クーリングセットを取り付けフランジに取り付け、 5mm 六角レンチを使用して取り付 けネジを締め付けます。良好な熱伝導を得るには、取り付けネジを適切に締め付ける ことが重要です。 5. プロセスチャンバーが使用中または周囲温度よりも高い場合、結露を避けるためにプ ローブを挿入する前にクーリングセットを温めてください。 a.
-
Page 41: クーリングセットの取り付け例
7. プローブヘッドを冷却バーに差し込みます。プローブヘッドが冷却バーのもう一方の 端に接触し、それ以上押し込めなくなるまで押し込みます。プローブヘッドの約 7.5cm の部分が冷却バーの外に出た状態になります。 注意 プローブケーブルを 押したり引いたりしないでください。 8. 固定ネジを締め付けて、プローブヘッドを所定の位置に固定します。 9. 冷却フィンの取り付けが必要な場合は、 5mm 六角レンチを使用して冷却バーに取り付 けます。固定ネジの妨げにならないように冷却フィンを配置します。フィンと冷却 バー間で良好な熱伝導が得られるように、2 本の取り付けネジを締め付けます。 クーリングセットの取り付け例 図 27 クーリングセット DMP246CS を使用した取り付け例 プロセスチャンバー。最高温度：+350°C ミネラルウールまたはその他の断熱材。壁の厚さが 125mm 未満の場合、 延長ピースは 不要。 プロセスチャンバーの外側の空間（周囲温度） プローブヘッドがクーリングセットに取り付けられている場合の露点センサの位置 （焼 結フィルターの中） プロセス壁面内側のプレートに溶接された取り付けフランジのチューブ 取り付けネジ（4 個）を使用して取り付けフランジに取り付けられたクーリングセット... -
Page 42: Dmp7 プローブ
DMP7 プローブ プローブケーブル M12/5 2m または 10m 図 28 DMP7 の寸法 ヴァイサラ DRYCAPâ 露点計測用プローブ DMP7 は低露点環境における計測に適した設計 です。プローブの短さにより、半導体製造機器などスペースに 制約がある場所での設置に 最適です。その他、工業用乾燥工程、圧縮空気システム、ドライルーム、金属熱処理にお けるブランケットガスなどの用途にも対応できます。 • プローブヘッドの動作温度範囲：−40〜+80°C • プローブ本体の動作温度範囲：−40〜+80°C • プローブヘッドの動作圧力範囲：0〜10bar M212356EN-B... - Page 43 スウェージロック取り付けキットに付属されている取り付け手順を参照してください。 図 29 スウェージロック取り付けキットを使用した DMP7 のパイプラインへの取り付け 最大プロセス圧力 10bar、最高温度 +80°C プローブヘッド ダクトコネクタ ISO1/2"、ISO3/8"、または NPT1/2" ネジ スウェージロックコネクタ フェルール 大気圧とは異なる圧力のプロセスに取り付けた場合、プローブの圧力補正設定 に正しい圧力を入力します。これにより、プローブは圧力補正を適用し、適切 な計測結果が得られます。 詳細 ‣ 設定レジスタ (ページ 54)
-
Page 44: Dmp8 プローブ
DMP8 プローブ M12/5 プローブケーブル 2m 41〜185 フィッティングボディ ISO1/2” または NPT1/2” 図 30 DMP8 の寸法 ヴァイサラ DRYCAPâ 露点プローブ DMP8 は、工業用乾燥工程、圧縮空気システム、半導 体産業など、産業用の低露点環境における計測に適した設計です。1/2" NPT または 1/2" ISO ネジに取り付けることができ、挿入長が調節可能です。 オプションのボールバルブ取り付けキットを使用すれば、高圧のラインにおけるプロセス 稼働中でのプローブ着脱が可能になります。 • プローブヘッドの動作温度範囲：−40〜+80°C • プローブ本体の動作温度範囲：−40〜+80°C • プローブヘッドの動作圧力範囲：0〜4MPa（0〜40bar） M212356EN-B... - Page 45 図 31 DMP8 プローブヘッド 袋ナット、24mm 六角ナット フィッティングボディ 、27mm 六角 ヘッド リークスクリュー（ISO 1/2" フィッ ティングボディ HM47432 のみ） プローブヘッドを加圧プロセス、またはプロセスパイプに直接取り付けること ができない場合は、リークスクリュー付きのフィッティングボディが 便利で す。プローブがプロセスに直接取り付けられていませんが、プロセスからのわ ずかのサンプルガスがリークスクリューを通って大気圧下へ流れ出すため、短 い応答時間でサンプル計測が可能です。 図 32 フィッティングボディのプロセスへ のシーリング 24mm 六角ナットおよびテーパーネ ジ付きのフィッティングボディ 適切なスレッドシーラント剤でシー ルします。たとえば、LOCTITEâ No. 542 と硬化促進剤 No. 7649、MEGA- PIPE EXTRA No. 7188、または PTFE テープを使用します。 シーラント剤メーカーの取扱説明書に従ってください。...
-
Page 46: 袋ナットの締め付け
袋ナットの締め付け 1. プローブの取り付け位置を、設置の種類に応じて適切な深さに調節します。 2. 袋ナットを指で締め付けます。 3. フィッティングネジと袋ナットに線を引き、それらの位置にマークを付けます。 4. レンチを使用して、ナットをさらに 50〜60º（1/6 回転）締め付けます。適切なトルク レンチがある場合は、ナットを最大 45 ± 5Nm で締め付けます。 袋ナットを締め付けすぎないようにしてください。 注意 プローブを傷つけないよう注意してください。本体が傷ついているとプ ローブがしっかりと締まらなかったり、袋ナットが通り難くなることがあり ます。 注意 加圧工程内ではナットとネジはしっかり締め付け、圧力の作用でプロー ブが緩まないようにすることが重要です。 大気圧とは異なる圧力のプロセスに取り付けた場合、プローブの圧力補正設定 に正しい圧力を入力します。これにより、プローブは圧力補正を適用し、適切 な計測結果が得られます。 詳細 ‣ 設定レジスタ (ページ 54) M212356EN-B... -
Page 47: プロセスへのボールバルブキットの取り付け
プロセスへのボールバルブキットの取り付け G1/2 ISO 228/1 Ø14 Ø14 Ø14 Ø21.5（ドリリング） ボールバルブハンドル：取り付け時には、 ボールバルブ本体と同じ向きを指している必 要があります。 延長ニップル、ネジ G1/2 ISO228/1 および R1/2 ISO7/1。 ボールバルブ本体。締め付けるときには、必ずボールバルブ本体を回してください。 ボールバルブのボール。 溶接ジョイント、ネジ R1/2 ISO7/1。 1. 溶接ジョイントをプロセス配管またはチャンバーに、溶接します。... - Page 48 2. シーラント（MEGA-PIPE EXTRA No. 7188 または LOCTITEâ No. 542 と硬化促進剤 No. 7649）を溶接ジョイントのネジ部に塗布し、ボールバルブの基部を溶接ジョイントに ねじ込みます。 3. ボールバルブ本体を回し、締め付けます。 注意 延長ニップルを回してボールバルブを締め付けると、シーリングを 破損することがあります。ボールバルブを締め付けるときには、必ず ボールバルブ本体側を回してください。 4. プローブを取り付ける前または取り外した後にボールバルブにキャップを取り付ける 必要がある場合、ブランクナットを取り付けてバルブの上部を閉じてください。 M212356EN-B...
- Page 49 配線 図 33 M12 5 ピン A コードオスコネクタのピン配列 ピン番 機能 備考 ヴァイサラケーブルの線の 号 色 電源供給 動作電圧：15 ... 30VDC 茶色 消費電流：10mA （標準） 、 500mA （最 大） RS-485 - 白色 電源 GND および 青色 RS-485 コモン RS-485 + 黒色 接続なし 灰色 プローブ RS-485 マスター ピン番...
-
Page 50: プローブの Indigo 200 シリーズ変換器への取り付け
プローブの Indigo 200 シリーズ変換器への取り 付け 図 35 プローブの Indigo 200 シリーズへの取り付け 1. プローブまたは接続ケーブルを変換器のコネクタに挿入します。負荷を緩和するため に、接続ケーブルの使用をお勧めします。 2. 変換器の固定用ホイールを回して、プローブまたはケーブルを 所定の位置に固定しま す。コネクタが損傷するため、プローブまたはケーブル 自体をつかんで回さないでく ださい。 3. 接続ケーブルを使用する場合、プローブをケーブルに 接続します。 4. 変換器で接続したプローブが認識されると、ディスプレイに通知メッセージが表示さ れます。 M212356EN-B... -
Page 51: Vaisala Insight ソフトウェア
Vaisala Insight ソフトウェア ヴァイサラ Insight ソフトウェアは、Indigo 互換デバイスの設定ソフトウェアです。 Insight ソフトウェアを使用すると、以下を行うことができます。 • プローブの情報と状態の表示 • リアルタイム計測の表示 • 最大 48 時間のデータを記録し、CSV 形式でエクスポート • プローブの校正と調整 • 計測フィルタリング、ケミカルパージ、シリアル通信などのプローブ機能の設定 Microsoft Windowsâ のオペレーティングシステムとヴァイサラ USB ケーブル（注文コー ド 242659）が必要です。 Vaisala Insight ソフトウェアは、www.vaisala.com/insight からダウンロードしてくださ い。 Insight ソフトウェアへの接続 • Microsoft Windowsâ のオペレーティングシステムとヴァイサラ Insight ソ... -
Page 52: Modbus
シリアルビットレート 19200 パリティ なし データビット数 ストップビット数 フロー制御 なし Modbus デバイスアドレス 同じ RS-485 ラインで最大 10 台のプローブを使用できます。 ライン上のプローブごとに 異なる Modbus アドレスを設定する必要があります。 計測データレジスタ 計測データは整数レジスタとして利用することもできます。www.vaisala.com で提供され ている『DMP Series User Guide (M212357EN)』を参照してください。 表 9 浮動小数点計測データレジスタ（読み取り専用） レジスタ番号 アドレス （16 進 レジスタの説明 データ形式 単位 （10 進数） 数） 0000 相対湿度... -
Page 53: 診断データレジスタ
レジスタ番号 アドレス （16 進 レジスタの説明 データ形式 単位 （10 進数） 数） 000E 絶対湿度 32 ビット浮動 小数点 000F 0010 混合比 32 ビット浮動 g/kg 小数点 0011 0014 水分濃度 32 ビット浮動 小数点 0015 0016 水蒸気圧 32 ビット浮動 小数点 0017 0018 飽和水蒸気圧 32 ビット浮動 小数点 0019 001A エンタルピー... -
Page 54: 設定レジスタ
設定レジスタ ここに一覧表示されている設定レジスタは、一般的なユーザーにとって最も重要なレジス タです。利用可能な設定レジスタの詳細については、www.vaisala.com で提供されている 『DMP Series User Guide (M212357EN)』を参照してください。 表 11 Modbus 設定データレジスタ（書き込み可能） レジスタ番 レジスタ ア レジスタの説明 データ形式 単位/有効範囲 号（10 進 ドレス（16 数） 進数） 補正設定値 0300 圧力補正設定値 32 ビット浮 単位：hPa 動小数点 初期設定：1,013.25hPa 0301 0334 温度補正設定値。値がこ 32 ビット浮 単位：°C のレジスタに書き込まれ 動小数点 0335 ている場合、... -
Page 55: テクニカルサポート
テクニカルサポート ヴァイサラのテクニカルサポート（japan.support@vaisala.com）までお問い 合わせください。サポートに必要な以下の情報をご提供ください（該当する場 合） 。 • 製品の名前、モデル、シリアル番号 • ソフトウェア/ファームウェアバージョン • 設置場所の情報（会社名、用途など含む） • 情報をご提供いただける担当者様の氏名および連絡先 詳細については、www.vaisala.com/support を参照してください。 詳細 プローブの取り付け、設定、およびメンテナンスの詳細については、www.vaisala.com で DMP Series User Guide (M212357EN) を参照してください。 保証 標準的な保証条件については、www.vaisala.com/warranty を参照してください。 通常の損耗、特別な環境における使用、不注意な使い方またはインストール、もしく認証 されていない改造による損傷に対しては、上記保証は無効となります。各製品の保証の詳 細については、適用される供給契約または販売条件を参照してください。 リサイクル リサイクル可能な材料は、すべてリサイクルしてください 。 製品および梱包は、法定規則に従って廃棄してください。... - Page 58 www. v aisala.com...
