IONODES ION-R100S Quick Installation Manual

I O N - R 1 0 0 S
P o w e r f u l & U l t r a C o mp a c t
S i n g l e Mo n i t o r H D V i d e o D e c o d e r
I ON O D E S
C - N E T WO R K
- C o n n e c t t h e L A N n e t w o r k p o r t o f t h e u n i t t o t h e v i d e o
n e t w o r k s w i t c h .
A - P A C K A G E C O N T E N T S
MA I N U N I T
P O WE R S U P P L Y
D - A C C E S S O R I E S
F o r i n i t i a l c o n f i g u r a t i o n o r f o r ma i n t e n a n c e p u r p o s e s , y o u
ma y r e q u i r e l o c a l l y a c c e s s t h e d e c o d e r ' s u s e r i n t e r f a c e .
- C o n n e c t a k e y b o a r d a n d mo u s e t o t h e u n i t ' s U S B p o r t s
- C o n n e c t a mo n i t o r t o t h e u n i t ' s H D MI o u t p u t p o r t

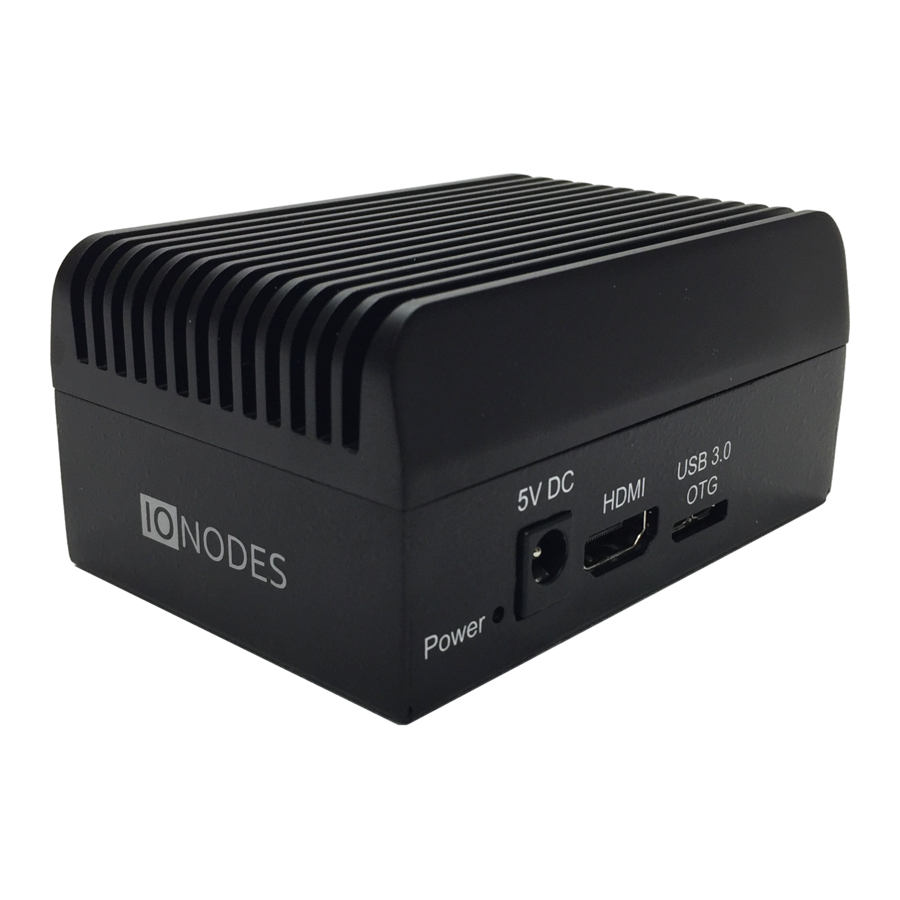

B - H A R D WA R E
L E F T
1 - P o w e r B u t t o n
2 - P o w e r J a c k ( 5 V D C )
3 - H D MI O u t p u t
4 - U S B 3 . 0 P o r t
V E S A MO U N T I N G
B R A C K E T & S C R E WS
E - P O WE R U P
- C o n n e c t t h e p r o v i d e d p o w e r s u p p l y t o t h e u n i t ' s P O WE R J A C K
- T h e u n i t w i l l a u t o ma t i c a l l y p o w e r o n a n d b o o t - u p a s s o o n a s t h e
p o w e r s u p p l y i s c o n n e c t e d
- Y o u D O N O T n e e d t o p r e s s a n y P O WE R B U T T O N t o b o o t t h e u n i t
w h e n i n f a c t o r y d e f a u l t c o n f i g u r a t i o n
R I G H T
5 - G i g a b i t L A N
6 - 4 x U S B 2 . 0
