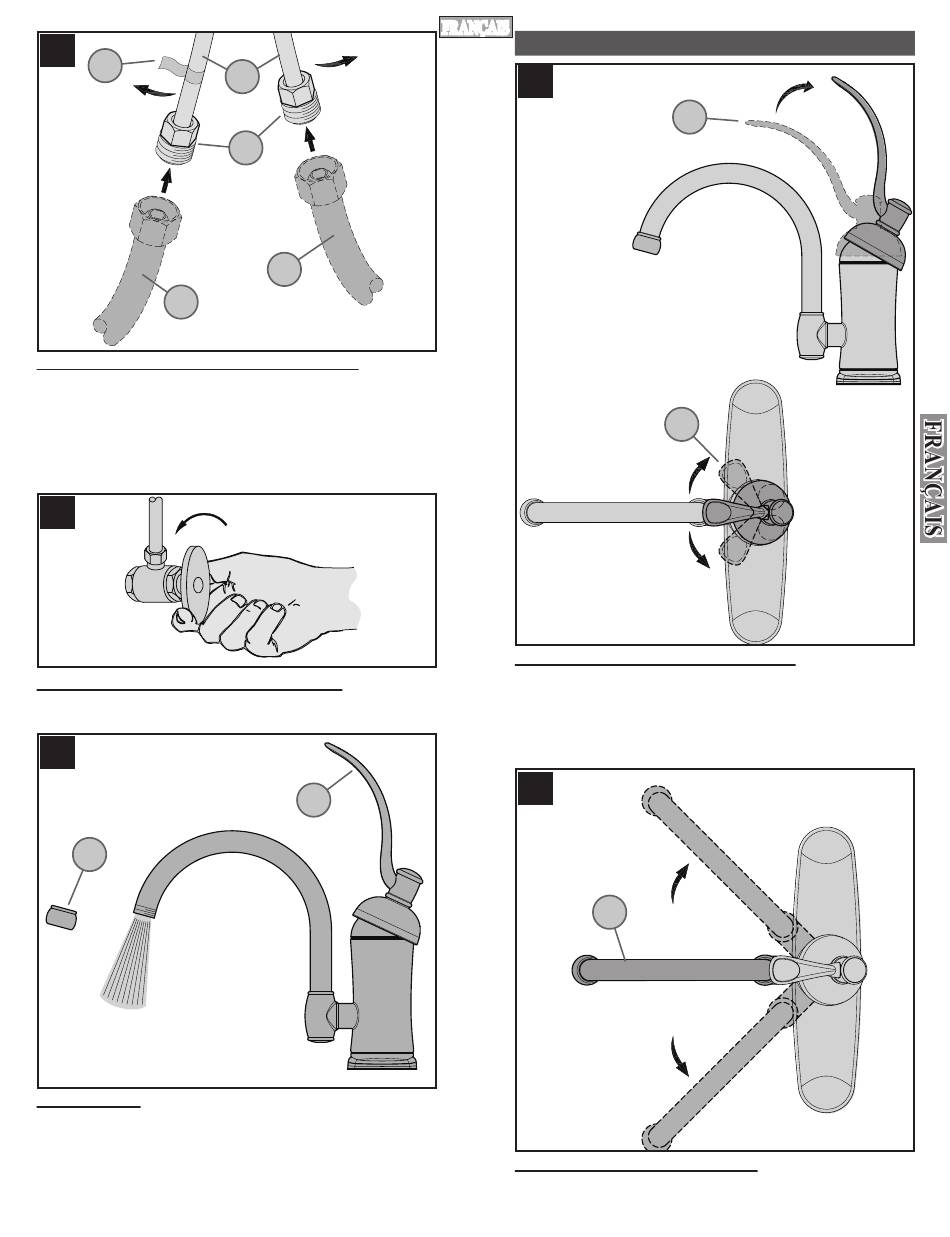

18 RACCORDEMENTS DES ARRIVÉES D'EAU
Écarter avec précaution les tubes d'arrivée d'eau chaude et d'eau froide
(18A) d'environ 7,6 cm (3 po). Raccorder les tuyaux d'arrivée d'eau (18C)
aux entrées du robinets (18B). Raccorder le tuyau d'arrivée d'eau chaude
au raccord correspondant (18D) indiqué par le étiquette rouge. (Les tuyaux
d'arrivée d'eau et les raccords ne sont pas fournis). Suivez les instructions
du fabricant en installant des canalisations d'alimentation. Ne tordez pas es
tubes d'arrivée (18A) !
19
19 MISE EN SERVICE DU MÉLANGEUR
Ouvrir les robinets d'arrivée d'eau chaude et d'eau froide, puis vérifier le dessus
et le dessous du lavabo pour voir s'il y a des fuites.
20
20A
20 RINÇAGE
Pour empêcher les pièces internes du mitigeur d'être endommagées par des débris
susceptibles de s'être accumulés dans les canalisations d'eau, il est important de
rincer le mitigeur. Retirer l'aérateur (20A) et tourner la manette (20B) en position
d'OUVERTURE complète. Faire couler l'eau pendant une minute. Répéter
l'opération avec l'eau chaude et l'eau froide. Une fois le rinçage terminé, tourner
la manette en position de fermeture et remettre l'aérateur (20A) en place.
18A
18B
18C
FROID
20B
FRANÇAIS
FONCTIONNEMENT DU MITIGEUR
21
21 FONCTIONNEMENT DU ROBINET
Le relevage de la manette (21A) active le robinet pour permettre à l'eau de
couler. Le débit augmente au fur et à mesure que l'on relève la manette (21A).
Lorsqu'on tourne la manette (21A) dans le sens antihoraire, la température de
l'eau baisse jusqu'à ce que celle-ci soit tout à fait froide. Lorsqu'on tourne la
manette (21A) dans le sens horaire, la température de l'eau augmente jusqu'à
ce que celle-ci soit très chaude.
22
22A
22 FONCTIONNEMENT DU BEC
Le bec (22A) peut pivoter dans n'importe quel sens autour du corps du
mitigeur.
17
OUVERTURE
21A
FERMETURE
21A
