Merci d'avoir acheté ce produit Price Pfister. Tous les produits Price Pfister sont fabriqués avec soin et contrôlés à l'usine pour offrir une
longue durée de service sans problème dans des conditions d'utilisation normales. Il est facile de poser ce mitigeur à l'aide d'un outillage
de base et de nos illustrations très claires. Pour toute question concernant ce produit, appeler le 1-800-Pfaucet (1-800-732-8238).

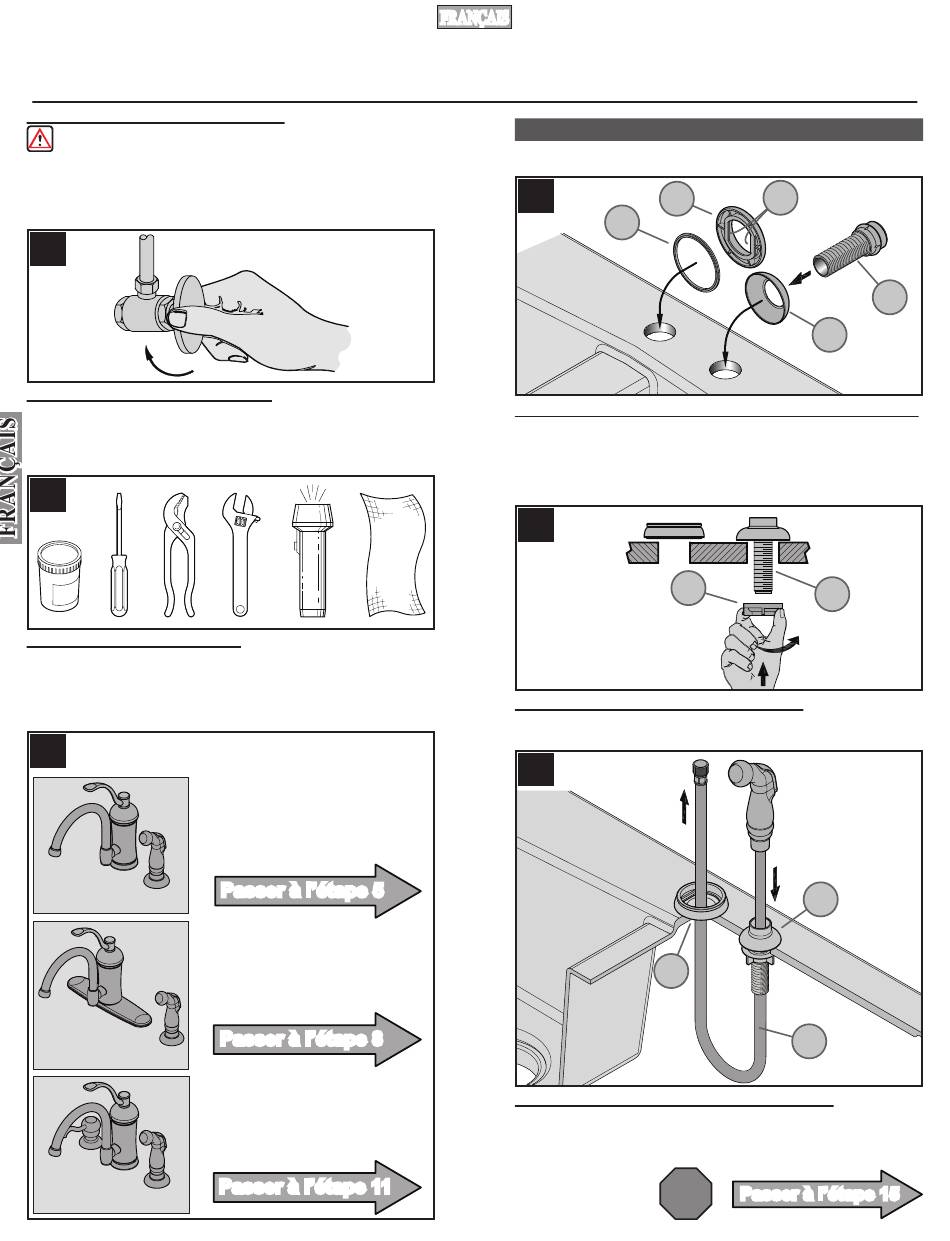

1 AVANT DE PROCÉDER À LA POSE
AVERTISSEMENT : lire attentivement toutes les instructions avant de
procéder à la pose. Price Pfister recommande de faire appel à un professionnel
en cas d'incertitude quant à l'installation de ce produit !
Ce produit doit être installé conformément à l'ensemble de la réglementation locale et
provinciale applicable à la plomberie et à la construction.
2
2 COUPURE DE L'ARRIVÉE D'EAU
Repérer les arrivées d'eau et fermer leurs robinets. Ces robinets se
trouvent généralement sous le lavabo ou à côté du compteur d'eau. En cas
de remplacement d'un robinet existant, le déposer du lavabo et nettoyer
soigneusement la surface de ce dernier.
3
3 OUTILLAGE RECOMMANDÉ
•Mastic de plombier
•Tournevis plat
•Clé à molette
•Lampe de poche
L'installation peut exiger des tuyaux d'arrivée et/ou des vannes d'arrêt neufs
ou d'autres outils.
4
Ces instructions s'appliquent à quatre
installations différentes :
•Pince
•Chiffon
Modèles
34-4H
Option 1 :
Installation 2 Trous Avec le
Poste Unique
Passer à l'étape 5
Modèles
34-4H
Option 2 :
Installation 4 Trous
Avec Applique
Passer à l'étape 8
Modèles
34-PH
Installation 3 Trous Avec
le Poste Unique et Avec
Distributeur de Savon
Passer à l'étape 11
FRANÇAIS
INSTALLATION 2 TROUS AVEC LE POSTE UNIqUE
5
5D
5 POSE DE L'ANNEAU DE MONTAGE ET DE LA BRIDE DE GUIDE
Insérer le guide de flexible (5A) dans sa bride (5B) et dans le trou de l'évier. Placer
l'anneau de montage (5C) par-dessus le joint en plastique (5D) et le trou de l'évier.
Si on le désire, appliquer un petit cordon de mastic de plombier sur le dessous de la
bride de guide de flexible (5B). Assurez dont l'anneau d'assemblage (5C) est affirmé
avec les sections plates (5E) parallèles aux trous externes de l'évier.
6
6 FIXATION DU GUIDE DE FLEXIBLE
Depuis le dessous de l'évier, fixer le guide de flexible (6A) en vissant l'écrou de blocage
en plastique (6B). Le serrer avec les doigts. Attention : ne pas trop les serrer.
7
7 POSE DE LA DOUCHETTE LATÉRALE
Insérer le flexible de douchette (7A) dans son guide (7B). Depuis le dessous
de l'évier, enfiler le flexible (7A) pour le faire remonter par le trou central de
l'évier et au travers de l'anneau de montage (7C) de façon à ce qu'il dépasse
du dessus de l'évier.
14
INSTALLATION
5E
5C
5B
6B
6A
7B
7C
7A
STOP
Passer à l'étape 15
5A
