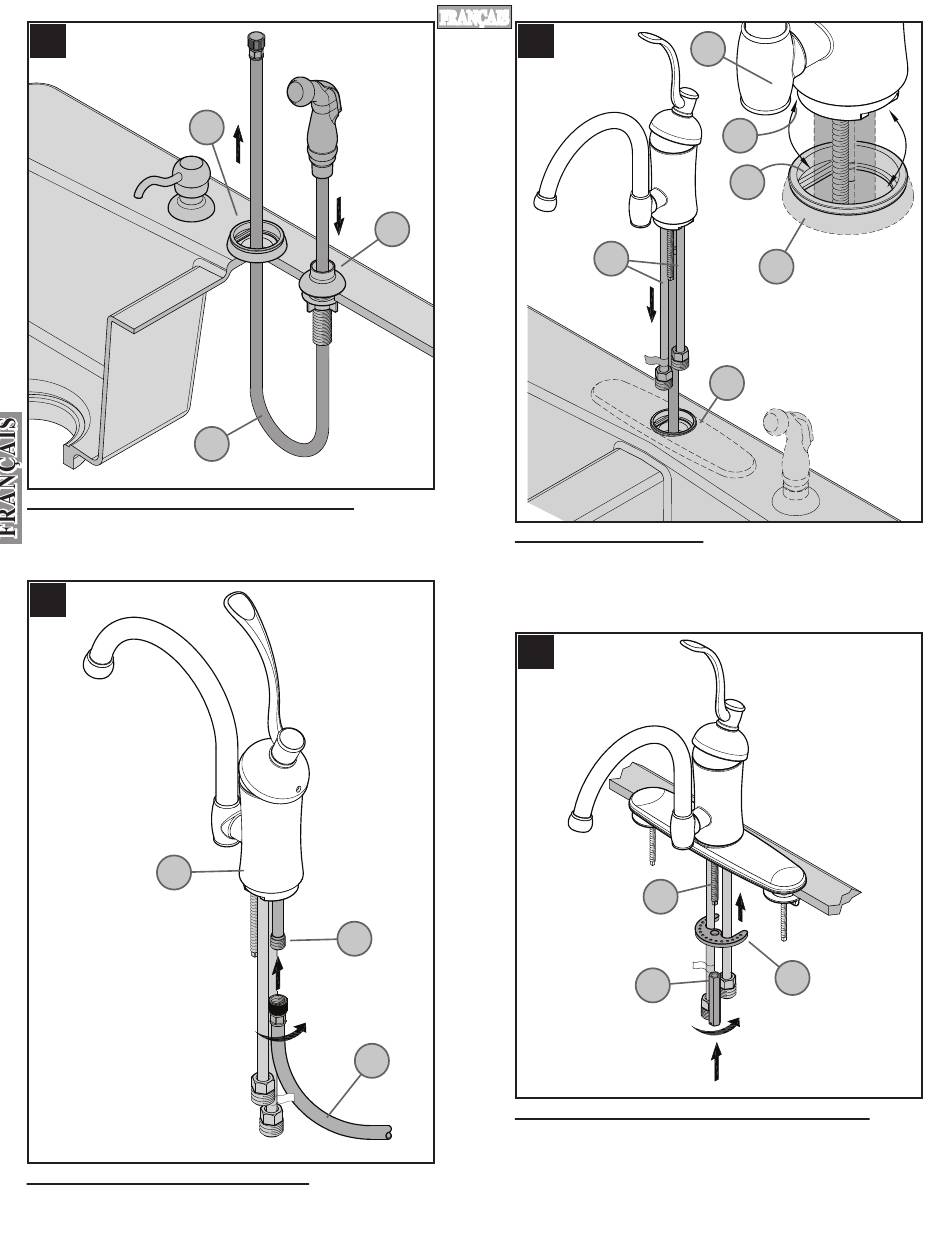

14 POSE DE LA DOUCHETTE LATÉRALE
Insérer le flexible de douchette (14A) dans son guide (14B). Depuis le dessous
de l'évier, enfiler le flexible (14A) pour le faire remonter par le trou central de
l'évier et au travers de l'anneau de montage (14C) de façon à ce qu'il dépasse
du dessus de l'évier.
15
15C
15 RACCORDEMENT DU FLEXIBLE
Serrer avec précaution le flexible de douchette latérale (15A) sur le tube d'arrivée
(15B) de la douchette qui se trouve sur l'arrière du corps de mitigeur (15C).
FRANÇAIS
14B
16 POSE DU MITIGEUR
La manette et le bec étant tournés vers l'avant, mettre les tubes d'arrivée (16A)
du mitigeur en place avec précaution dans le trou central de l'applique (16B)
ou dans l'anneau de montage (16C). S'assurer que les pans (16D) du corps
de mitigeur (16E) et ceux (16F) de l'applique (16B) ou de l'anneau de montage
(16C) sont alignés.
15B
15A
17 POSE DU PETIT MATÉRIEL DE MONTAGE
Depuis le dessous de l'évier, fixer le mitigeur en plaçant la rondelle métallique
(17A) et l'écrou long (6 pans, 7/16 po) (17B) sur la tige filetée de montage
(17C). S'assurer que les bosses de la rondelle métallique (17A) sont sur le
dessus. Serrer à l'aide d'un tournevis plat ou d'une clé à molette jusqu'à ce
que le mitigeur soit fixé solidement à l'évier.
Ne pas trop la serrer.
16
16
16E
16A
17
17C
17B
16F
16D
16C
16B
17A
