Vejledning

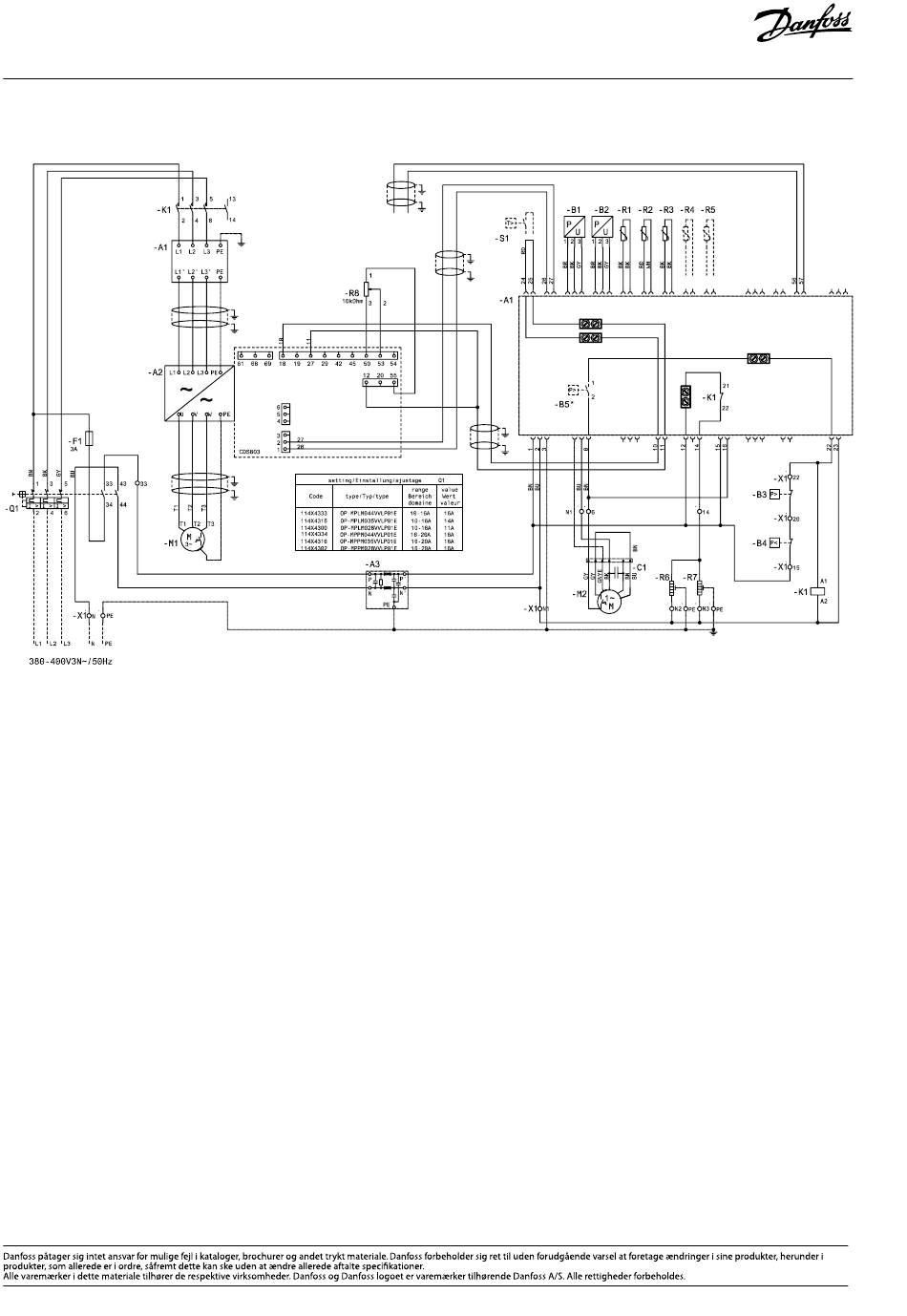

(WD2) - OP-MPLM028-035-044, OP-MPPM028-035-044 - nød-ledningsføring
A1 : RFI-filter (kompressor)
A2 : Frekvensomformer
A3 : RFI-filter (regulatorer)
A4 : Optyma Plus-regulator
™
B1 : Kondenseringstryktransmitter
B2 : Sugetryktransmitter
B3 : Højtrykspressostat
B4 : Lavtrykspressostat
B5* : Ventilatorhastighedsregula-
tor/pressostat
12 | © Danfoss | DCS (CC) | 2018.06
C1 : Kørekondensator (ventilator)
F1 :Sikring (styrestrøm)
K1 : Kontaktor
M1 : Kompressor
M2 : Ventilatormotor
Q1 : Hovedafbryder
R1 : Omgivelsestemp.- føler
R2 : Afgangstemp.- føler
R3 : Sugetemp.- føler
R4,R5 : Ekstra temp.- føler (valgfri)
R6 : Krumtapvarme
R7 : Olieudskillervarmer
R8 : Kompressor hastigheds poten-
tiometer
S1 : Rumtermostat (valgfri)
X1 :Terminal
Forsyning : Forsyning
Ventilator : Ventilator
Alarm : Alarm
Komp. : Kompressor
CCH : Krumtapvarme
Aux : Ekstra
