Summary of Contents for RCF P1108
- Page 1 P1108 P SERIES LOUDSPEAKER DIFFUSORE ACUSTICO SERIE P User manual Manuale d’uso the rules of sound...
-
Page 3: Table Of Contents
INDICE AVVERTENZE PER LA SICUREZZA pag.04 DESCRIZIONE pag.06 CASSA CHIUSA O “BASS-REFLEX” pag.06 INSTALLAZIONE DI UN SINGOLO DIFFUSORE pag.06 INSTALLAZIONE A CLUSTER pag.07 COLLEGAMENTO pag.07 NOTE SUI SISTEMI A TENSIONE COSTANTE pag.08 NOTE SUI SISTEMI CON CONNESSIONE A BASSA IMPEDENZA pag.08 DATI TECNICI pag.09... - Page 4 Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.
- Page 5 10. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.). 11. Perdita dell’udito L’esposizione ad elevati livelli sonori può provocare la perdita permanente dell’udito. Il livello di pressione acustica pericolosa per l’udito varia sensibilmente da persona a persona e dipende dalla durata dell’esposizione.
- Page 6 DESCRIZIONE I diffusori acustici “serie P” fanno parte della linea “RCF ACUSTICA” per installazione fissa. Il modello P 1108 può essere installato all’aperto (con grado di protezione IP 55) solo se predisposto come “cassa chiusa”. Si tratta di un diffusore a 2 vie efficiente con un ampio angolo di copertura ed un’alta potenza nominale d’ingresso.
- Page 7 Unire il diffusore alla staffa a U avvitando (su entrambi i lati) un bullone M8 nel foro del diffusore passando per le 2 rondelle e la rondella-distanziatore Prima di stringere i 2 bulloni , inclinare il diffusore per puntarlo correttamente e poi (quando si è...
- Page 8 NOTE SUI SISTEMI A TENSIONE COSTANTE • La tensione d’ingresso del diffusore (Vd) deve corrispondere con la tensione d’uscita dell’amplificatore (Va). • La somma delle potenze nominali di tutti i diffusori (Pd x n) collegati alla linea non deve superare quella dell’amplificatore (Pa).
-
Page 9: Dati Tecnici
DATI TECNICI SISTEMA Impedenza 16 Ω Potenza d’ingresso (100 V) 60 - 30 W Max. potenza d’ingresso (RMS), ingresso 16 Ω 100 W Max. potenza d’ingresso (picco), ingresso 16 Ω 400 W Potenza raccomandata dell’amplificatore (ingresso 16 Ω) 200 W Sensibilità... -
Page 10: Safety Precautions
RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product. - Page 11 10. There are numerous mechanical and electrical factors to be considered when installing a professional audio system (in addition to those which are strictly acoustic, such as sound pressure, angles of coverage, frequency response, etc.). 11. Hearing loss Exposure to high sound levels can cause permanent hearing loss. The acoustic pressure level that leads to hearing loss is different from person to person and depends on the duration of exposure.
-
Page 12: Description

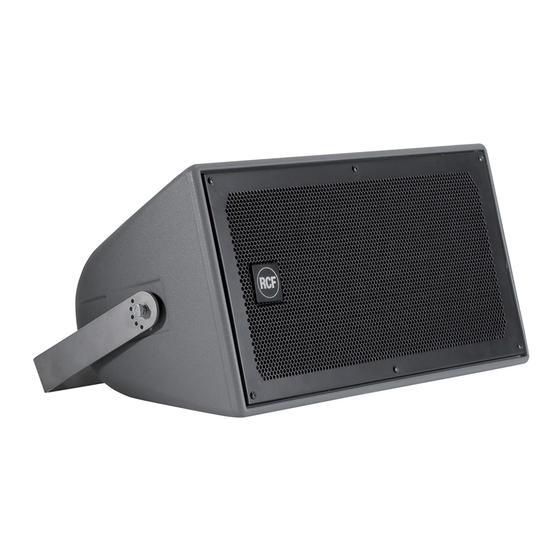

RCF S.p.A. thanks you for purchasing this product, which has been designed to guarantee reliability and high performance. DESCRIPTION P series loudspeakers belong to the ‘RCF ACUSTICA’ line for fixed installation. If adapted as a sealed box, the model P 1108 can be installed outdoor (with IP 55 protection). -
Page 13: Array / Cluster Installation
Put together the loudspeaker and the U bracket by fastening (on both sides) a M8 bolt into the loudspeaker hole through the 2 washers and the spacer Before tightening the 2 bolts , adjust the loudspeaker aiming and then (when you are sure of the proper angle) fix that position with 2 thread-forming screws into 2 little holes of the... -
Page 14: Notes About Constant Voltage Systems
NOTES ABOUT CONSTANT VOLTAGE SYSTEMS • The loudspeaker input voltage (Vd) must correspond to the amplifier output voltage (Va). • The sum of nominal power values (Pd x n) of all loudspeakers connected to the line must not exceed the amplifier power (Pa). •... -
Page 15: Specifications
SPECIFICATIONS SYSTEM Impedance 16 Ω Input power (100 V) 60 - 30 W Max. input power (RMS), 16 Ω input 100 W Max. input power (peak), 16 Ω input 400 W Recommended amplifier power (16 Ω input) 200 W Sensitivity (1 W, 1 m) 95 dB Max. - Page 16 Except possible errors and omissions. RCF S.p.A. reserves the right to make modifications without prior notice. the rules of sound RCF SpA: Via Raffaello, 13 - 42124 Reggio Emilia Italy > tel. +39 0522 274411 - fax +39 0522 274484 - e-mail: rcfservice@rcf.it...
