Hafele 502.00.407 Quick Start Manual

39
31 50

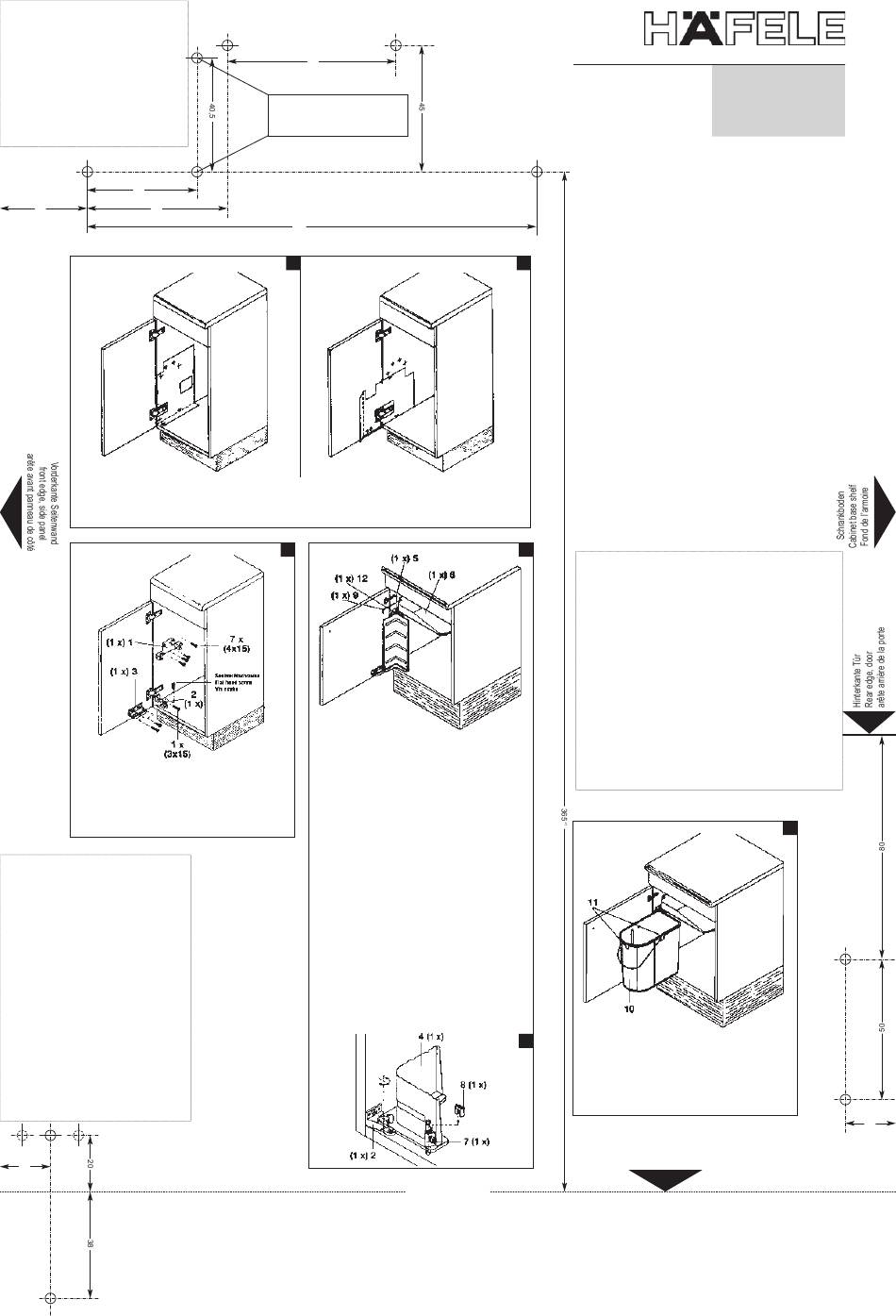

Schablone an Seitenwand und Tür anlegen, Befestigungslöcher ankörnern und Ø 2 mm vorbohren.
Line up template as shown in ill. 1 and 2 score fixing points for brackets and cam guide.
Then pre-drill a 2 mm dia. drill bit.
Mettre le patron au panneau de côté et à la porte, pointer les trous et forer préalablement Ø 2 mm.
Lagerung oben (1), Lagerbock unten (2) und
Mitnehmer (3) anschrauben.
Fasten top (1) and bottom bracket (2) and cam
guide (3).
Visser le support supérieur (1), le support inté-
rieur (2) et le guide d'entraînement (3).
18
60
Nur für Eckschränke
Only for corner-cupboards
Seulement pour armoires d'angle
160
1
3
Steuerkurve (12) an Eimerhalter (4) links mit
Spanplattenschraube befestigen.
Stiftlager (7) in Eimerhalter (4) stecken (links)
und Klammer (8) von innen mit Schrauben-
dreher aufdrücken (siehe Bild 4a).
Eimerhalter in Lagerbock unten (2) setzen und
Lagerbolzen (5) oben einstecken (siehe Bild
4a). Deckel (6) zwischen Lagerung oben (1)
setzen und Scharnierstift (9) einschieben.
Fix cam (12) at the insert for bin (4) on the left
side with screws.
Set the bearing pin (7) in the insert for bin (4)
(left) and set in the bracket (8) from within with
screw driver (see ill. 4a). Set the insert for bin
into the bearing below (2) and set in the bea-
ring bolt (5) above (see ill 4a). Set the lid (6)
between the top bearing (1) and push in the
hinge pin (9).
Fixer l'épaulement (12) à l'insertion pour la
poubelle (4) à gauche avec vis pour panneau
de particules.
Mettre la cheville du support (7) dans l'insertion
pour la poubelle (4) (gauche) et mettre la pince
(8) du dédans avec tournevis (voir ill. 4a).
Mettre l'insertion pour la poubelle dans le sup-
port inférieur (2) et mettre la cheville de bloca-
ge (5) en haut (voir ill. 4a). Mettre le couver-
cle (6) entre le support supérieur (1) et pousser
la cheville de charnière (9).
Hier knicken
Break here
Plier ici
Links angeschlagene Tür
Left handed door
Porte avec charnières à gauche
Inhalt:
Capacity:
Capacité:
Einbaumaße:
inside measurements:
2
dimensions intérieures:
Breite / Width / Longueur: 410 mm
Tiefe / Depth / Largeur:
Höhe / Height / Hauteur:
Die Pflege und Reinigung
kann mit handelsüblichen
Reinigungsmitteln erfolgen.
The waste bin can be
cleaned with commercial
household cleaner.
La poubelle peut être
nettoyée avec produits de
nettoyage usuels.
4
Abfallsammler (10) einsetzen. Müllbeutel wer-
4a
den unter die angespritzten Klemmen (11)
gesteckt.
Set in the Waste Bin (10). Fix plastic bags under
the clips (11).
Placer la poubelle (10). Fixer les sacs en plasti-
que sous les pinces (11).
gilt für Artikel:
applies to Cat. No.:
valable pour référence:
502.00.407
19 Liter (14 + 5 Liter)
19 litres (14 + 5 litres)
19 litres (14 + 5 litres)
210 mm
470 mm
5
Schrankboden
Cabinet base shelf
Fond de l'armoire
18
