PRODOTTO ED ASSEMBLATO IN ITALIA / MADE AND ASSEMBLED IN ITALY / FABRIQUÉ ET ASSEMBLÉ EN ITALIE / HECHO Y MONTADO EN ITALIA
CARATTERISTICHE • FEATURES • CARACTÉRISTIQUES • CARACTERÍSTICAS
Colonna attrezzata estraibile reversibile a 5/6 cesti.
Pull out equipped and reversible larder with 5/6 baskets.
Colonne equipée extractible et reversible avec 5/6 paniers.
Columna aparejada extraible y reversible con 5/6 cestos.
MINUTERIA INTERNA • FITTINGS • FERRURE • FERRETERIA
N°4 M6x40 Brugola bottone / Button Allen key / Clè Allen bouton / Llave Allen botón
N°2 M5x14 Brugola cilindrica / Cylindrical Allen key / Clè Allen cylindrique / Llave Allen cilíndrica
N°24 4x16 Vite Autofilettante / Self-tapping screw / Vis autotaraudeuse / Tornillo autorroscante
COMPONENTI • PARTS • COMPOSANTS • COMPONENTES
A. N°1 Telaio / Frame / Chassis / Estructura
B. N°1 Guida / Slide / Coulisse / Guía
C. N°1 Guida laterale / Lateral slide / Coulisse latérale / Guía lateral
D. N°1 Perno di scorrimento / Sliding pin / Pivot de coulissement / Pasador deslizante
E. N°2 Staffa di trascinamento / Dragging bracket / Patte de traction / Soporte de arrastre
F. N°10 Gancio cesti in filo 295 295i / Hook for wire baskets 295 295i
Crochet pour paniers en fil 295 295i /Gancho para cestos en alambre 295 295i
L. N°5 Cesto 295 / Basket 295 / Panier 295 / Cesto 295
M. N°2 Set cover staffa di trascinamento / Set cover dragging bracket
Set cover patte de traction / Set cover soporte de arrastre
UTENSILERIA • TOOLS • OUTILS • INSTRUMENTOS
MANUTENZIONE • MAINTENANCE • ENTRETIEN • MANTENIMIENTO
Pulire con un panno morbido ed asciutto. Evitare l'uso di solventi e/o abrasivi.
Clean with a soft, dry cloth. Avoid using solvents or abrasive.
Nettoyez avec un chiffon sec et doux. N'utilisez pas aucun solvant ou produit abrasif.
Limpiar con paño suave y seco. Evitar el uso de solventes y/o abrasivos.
12
KG
12
KG
12
KG
12
KG
12
KG
ART 295
D
ART 295
REV 00.2021
F0IST00183
MAX LOAD
CAPACITY 60 KG
B
C
295
L
L
120°
CABINET 300/400
MAX 120°
E
A
F
M
Advertisement
Table of Contents
Related Manuals for Hafele ART 295L
Summary of Contents for Hafele ART 295L

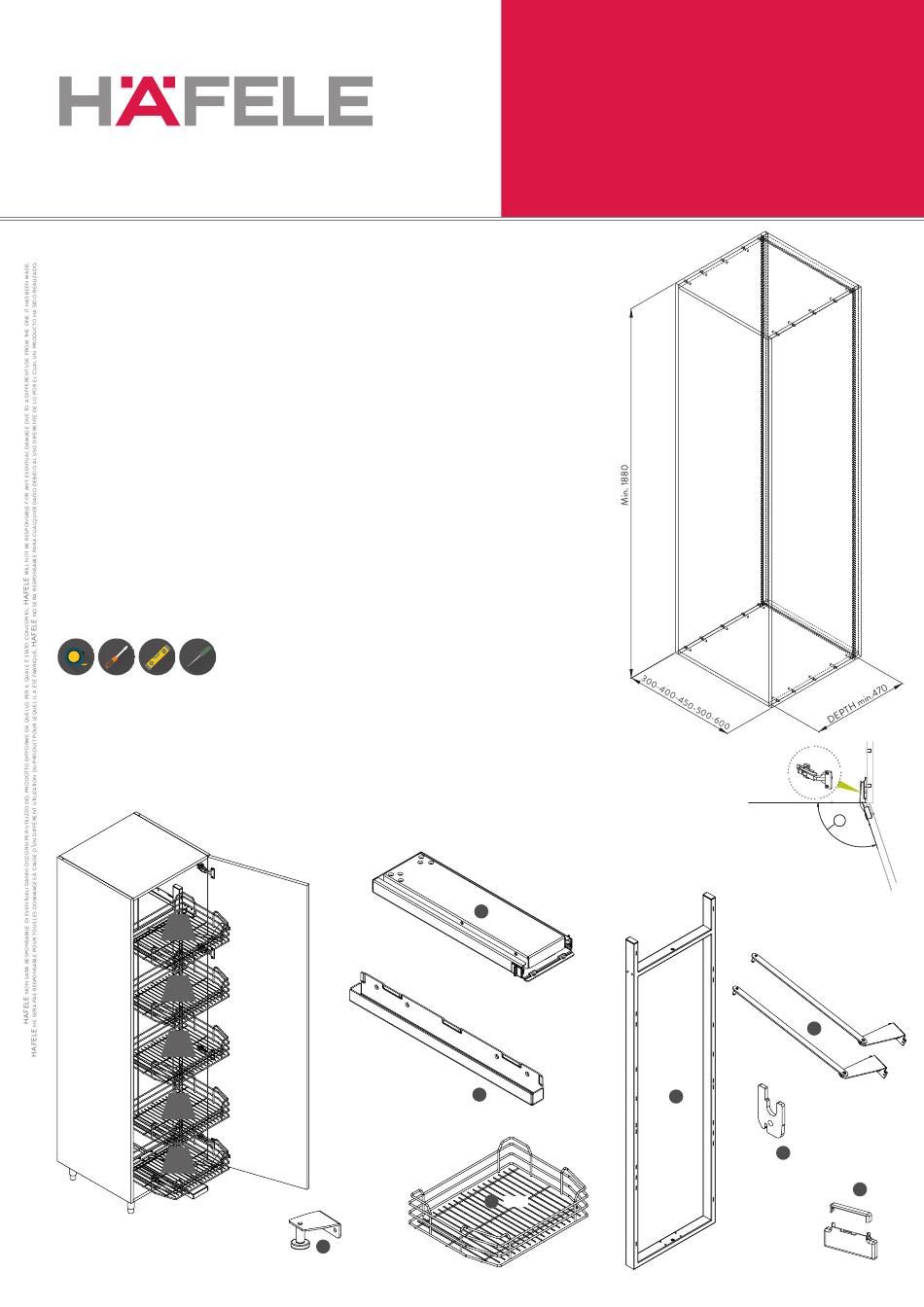

- Page 1 ART 295 REV 00.2021 F0IST00183 PRODOTTO ED ASSEMBLATO IN ITALIA / MADE AND ASSEMBLED IN ITALY / FABRIQUÉ ET ASSEMBLÉ EN ITALIE / HECHO Y MONTADO EN ITALIA CARATTERISTICHE • FEATURES • CARACTÉRISTIQUES • CARACTERÍSTICAS Colonna attrezzata estraibile reversibile a 5/6 cesti. Pull out equipped and reversible larder with 5/6 baskets.
