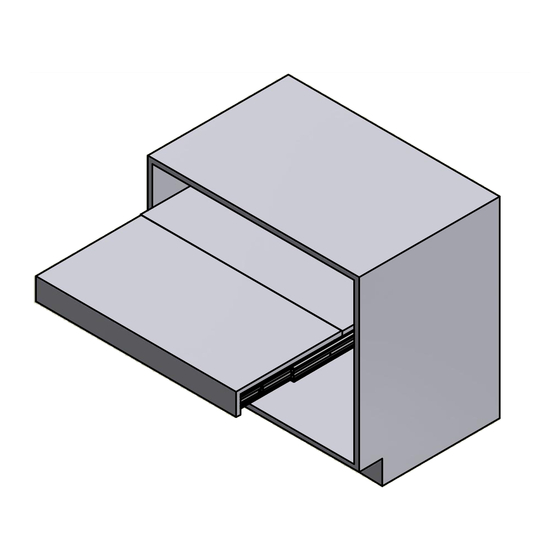

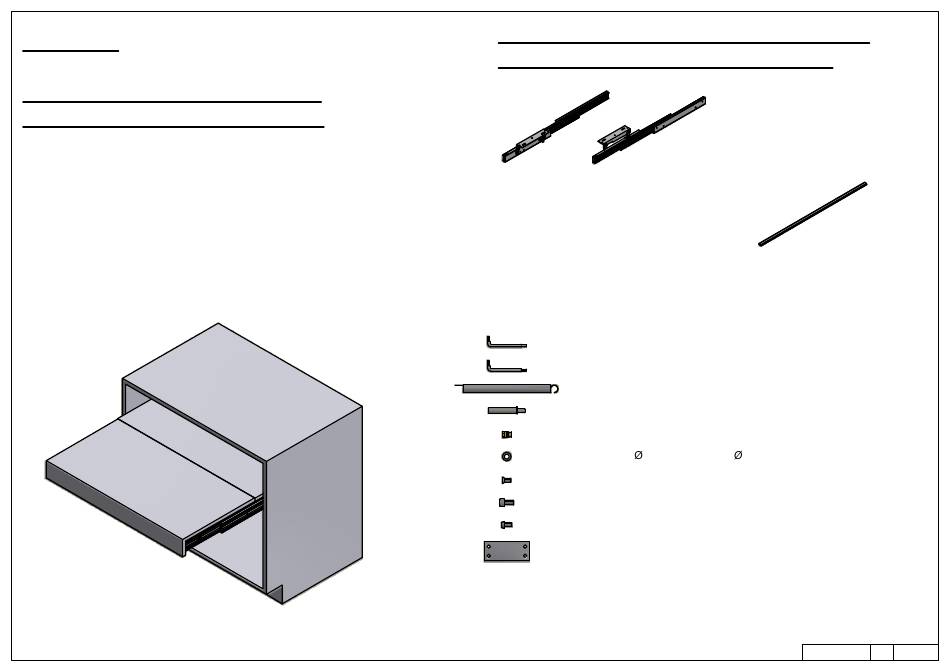

OPLA'
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLI:
MODELS:
1-901-012 Oplà 600 mm
1-901-014 Oplà 900 mm
1-901-016 Oplà 1200 mm
CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
SACCHETTO ACCESSORI - ACCESSORIES
A.
Chiave esa. n.5 - n.5 Allen key
B.
Chiave esa. n.3 - n.3 Allen key
C.
Molla - Spring (x2)
D.
Ammortizzatore - Dumper (x2)
E.
Bussola M6 12x8 mm - Bush M6 12x8 mm (x12)
F.
Rondella
12x1.35 - Washer 12x1.35 (x4)
G.
Vite TPS M5x12 - M5x12 tapered screw (x2)
H.
Vite TCCE M6x12 - Socked head cap screw M6x12 (x12)
I.
Vite TCBCE M5x10 ISO 7380 - M5x10 ISO 7380 screw (x8)
J.
Distanziale per spalla - Side spacer (x20)
GUIDE
SLIDES
ASTA
BAR
01/08/2018
1 / 7
04
