Konig & Meyer 213 Instructions

Boxen- / Leuchtenstativ 213
SPEAKER / LIGHT STAND 213
zusammenlegbar, höhenverstellbar
COLLAPSIBLE, HEIGHT ADJUSTABLE
Bedienungsanleitung

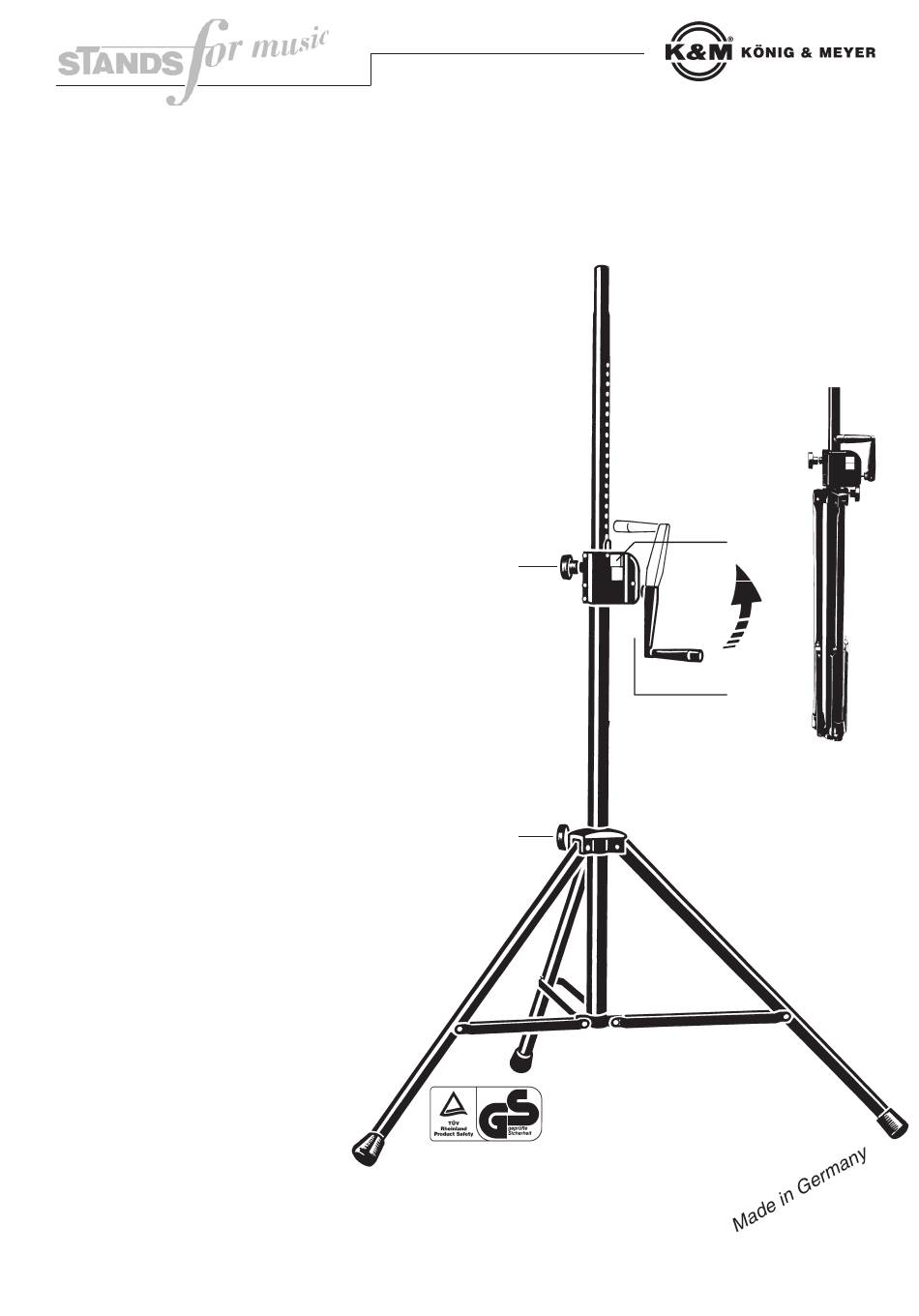

Zur Aufstellung Füße auseinanderziehen - Querstreben in
waagrechte Lage bringen - und mit Klemmschraube 1
fixieren.
Zur Höhenverstellung Klemmschraube 2 lose einschrauben,
Drucktaste 3 drücken und halten, mittels Kurbel gewünschte
Höhe einstellen: Arretierung rastet nach dem Loslassen der
Drucktaste selbsttätig ein. Mit Klemmschraube 2 sichern.
Rändelmutter 4 lösen und Kurbel nach oben klappen, mittels
Rändelmutter sichern.
ACHTUNG: Auszugsrohr nur im gesicherten Zustand
belasten! Stativ nicht einseitig belasten !
Das Zusammenlegen erfolgt in umgekehrter Reihenfolge.
INSTRUCTIONS
FOR SET-UP, SPREAD LEGS APART TO DESIRED BASE WIDTH.
FOR MAXIMUM STABILITY IT IS RECOMMENDED BRINGING
THE BRACES TO THE HORIZONTAL POSITION. TIGHTEN
LOCKING KNOB 1.
FOR HEIGHT ADJUSTMENT, INSERT LOCKING KNOB 2
LOOSELY INTO POSITION.
PRESS DOWN RELEASE BUTTON 3 AND HOLD WHILE
CRANKING TO DESIRED POSITION.
RELEASING WHITE BUTTON LOCKS GEARS. THIS SAFETY
FEATURE SHOULD NOT BE MISUSED (DAMAGE COULD
RESULT WHEN ROTATING HANDLE WHILE IN THE LOCKED
POSITION).
ONCE DESIRED HEIGHT IS REACHED, TIGHTEN LOCKING
KNOB 2.
WITH HANDLE IN THE DOWN POSITION AS PICTURED LOOSEN
KNURLED THREADED WASHER 4 AND POSITION HANDLE IN
THE UP POSITION AS SHOWN. TIGHTEN KNOB AND
THREADED WASHER.
WARNING: LOAD EXTENSION TUBE IN SECURED STATE
ONLY! DO NOT PLACE UNBALANCED LOAD ON STAND!
FOLD STAND IN REVERSE WAY.
Bitte beachten: die angegebenen Positions-Nummern
entsprechen nicht den Ersatzteil-Bestell-Nummern!
PLEASE NOTE: ABOVE NUMBERS ARE NOT
OUR ORDINARY SPARE PART NUMBERS!
-21300.000.55-
-03.80.165.00- 9/03
2
1
MAX. ZENTR. BELASTUNG: 500 N (50 kg)
MAX. CENTRIC LOAD: 500 N (50 kg)
