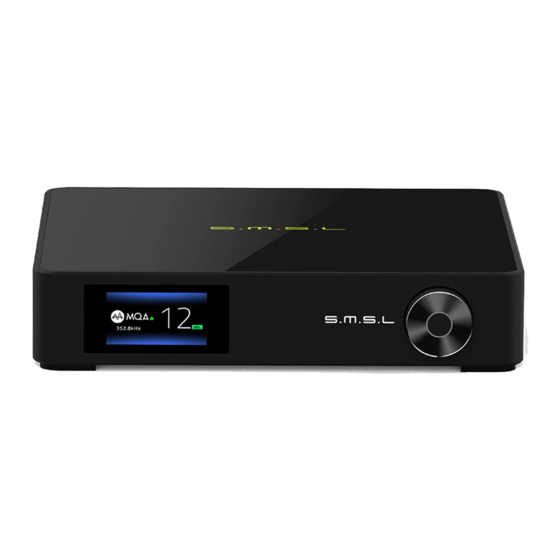

SMSL M400 User Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
使用说明书

Advertisement

loading
Need help?

Need help?

Do you have a question about the M400 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for SMSL M400

Summary of Contents for SMSL M400

  • Page 1 使用说明书...
  • Page 2 安全注意事项 请将本音响系统安装在通风良好、阴凉、干燥、干净的位置，远离直射阳光 热源、振动、灰尘、 潮湿或寒冷。 只能使用本机指定的电压。使用高于指定数值的电压很危险，而且可能导致 火灾，损坏本机或造成人身伤害。对于使用高于指定电压造成的任何损害， 我司 将不负任何责任。 不要试图自行改造或修理本机。如果需要任何服务，请与销售或者我司客服 人员联系。不管有任何理由，都没有打开机壳的必要。 如果打算长时间不使用本机（比如度假时），请从墙壁交流电源插座上断开 电源线的连接。 重要提示： 本说明书所提到的产品规格和资讯仅供参考。如有内容更新，恕不另行通知。 保修条款 一、服务期限 佛山双木三林科技有限公司承诺产品的良好品质，产品自售出之后7天内 正常使用情况下出现故障，客户可以选择退货或者保修（不影响二次销售 才可退货）。正常使用一年内出现故障可以免费保修。 二、购买日期以销售商开出的购机发票或收据日期为准，网购可以交易截图为准。 三、有以下情况都不能享受“三包”服务 1.一切人为因素损坏，包括非正常工作环境下使用或不按照说明书使用。 2.用户私自拆机、改装、维修。 3.使用非指定或许可的配件造成损坏的。 4.机身的QC或保修贴损毁。 5.不能出示有效购机凭证。 6.不属于本公司产品。 四、保修方式为送修 此条款只适于中国大陆，其它地区请参考当地销售代理商的规定和国家法规。...
  • Page 3 产品特点 支持MQA全解码; 旗舰DAC芯片AK4499, 业界最高性能。 失真度低至惊人的0.000068%(-123dB)! 在使用A计权测量时, 更是低至0.000058%(-124dB)! 动态范围高达131dB! USB使用XMOS第二代16核处理器XU216, 支持到原生DSD512和32位768kHz! 时钟系统使用2颗美国ACCUSILICON超低相噪。 使用ALTERA的高速CPLD对时钟进行处理,降低JITTER。 特别设计和强化的电源系统,提供超低噪声的电源，输出底噪低至1.5uVrms! 最新蓝牙支持LDAC,APTX/HD,SBC,AAC和业界最高规格的24bit/192kHz 的UAT格式! 支持LVDS电平的I2S传输(使用HDMI接口),可以最低JITTER地传输数字音频! 固件升级功能,用户可以自行升级系统和USB的固件。 使用彩色液晶显示屏和新开发的用户界面,全功能遥控。 使用美国TI的OPA1611,OPA1612顶级运放。 大量使用发烧级元器件,高精度、低温漂和电阻和电容。...
  • Page 4 1bit，16~24bit 采样率 ........USB / I 44.1~768kHz 2.8224~22.5792MHz 44.1~192kHz 光纤/同轴 蓝牙规格： UAT ..........24bit/192kHz (1200kbps/900kbps/600kbps) LDAC ..........24bit/96kHz (990kbps/660kbps/330kbps) aptX-HD .................24bit/48 kHz_576kbps aptX ................16bit/44.1 kHz_352kbps SBC ................16bit/44.1 kHz_328kbps AAC ................16bit/44.1 kHz_320kbps 消耗功率 ......................5W 待机功耗 ....................<0.5W ................220X215X43mm(WxHxD) 体积 重量 ......................1.53kg 温馨提示 固件及驱动下载： http://www.smsl-audio.com/cn/download.asp...
  • Page 5 关于遥控器 如果遥控器距离本机很近时操作仍无效， 请用新电池更换。 如果要长时间不使用遥控器， 请取出遥控器的电池。 按照电池处置的地方性法规处置废旧电池。 遥控器的使用 开关机 静音 音量加/向上 进入菜单/确认 进去二级菜单 返回 音量减/向下 蓝牙 输入选择 切换至控制M400 无功能 注 意 1. 遥控器请使用2节7号(AAA)电池 2. 第一次操作M400时，先按C键...
  • Page 6 部件介绍 功能旋钮 显示屏 红外接收窗 蓝牙天线 光纤输入 单端线路输出 同轴输入 平衡线路输出 S接口 USB输入 电源输入 *注：功能旋钮 1、 旋钮：音量加减，菜单切换，功能选择 2、 按键：短按，进入菜单，确认 长按，退出菜单，开关机...
  • Page 7 操作说明 1. 主界面 352.8kHz 1、输入源 2、音量显示 3、音频显示格式/采样率...
  • Page 8 （ ） 低分散短延时 （ ） 窄 （ ） （DSD滤波器） 宽 （ ） 音量可变 （ ） （前级模式） 音量固定 （ ） （M400菜单） 正常 （ ） （音频相位） 反向 （ ） 正常 （ ） （I S模式） 反向 （ ） DSDL=PCM DATA （DSD与PCM一致） （I S DSD声道）...
  • Page 9 功能介绍 PCM FILTER (PCM滤波器) SHARP（快速滚降） SLOW（慢速滚降） SHORT SHARP（短延时快速滚降） SHORT SLOW （短延时慢速滚降） SUPER SLOW（超级慢速滚降） LOW DISPERSION SHORT（低分散短延时） DSD FILTER(DSD滤波器设置） NARROW 窄模式（DSD64/37kHz , DSD128/74kHz） WIDE 宽模式（ DSD64/65kHz , DSD128/131kHz） 注：DSD256的频率响应为238kHz，DSD512为476kHz。 PRE MODE(前级模式） VOLUME FIXED （音量固定，播放DSD时声音直通） VOLUME VARIABLE（音量可变） AUDIO PHASE (音频输出相位设置) NORMAL (2+,3-) 正常模式（2+，3-）...
  • Page 10 功能介绍 S MODE(I S相位设置） NORMAL 常规相位 INVERTED 反相 S DATA - S DATA + S DATA - S DATA + S BCK + S BCK + S BCK - S BCK - S LRCLK + S LRCLK - S LRCLK - S LRCLK + S MCLK + S MCLK +...
  • Page 11 DSD FLAG DSD FLAG MUTE MUTE DSD FLAG 15 DSD FLAG 14 BRIGHTNESS(亮度调节) LEVEL1-6 BRIGHTNESS 蓝牙操作说明 连接: 将输入源切换至蓝牙，打开手机蓝牙功能，搜索 “SMSL HDBT”, 搜索 到后点击配对连接，当手机显示“已连接”则已连接成功。 重连: 在使用蓝牙过程中, 如果失去连接, 例如: 外出, 然后回来, 有些手机不 会自动重新连接, 在这个时候, 短按遥控器上的蓝牙按键就可以重新连接. 清除配对: 长按遥控器“蓝牙控制”按键。在清除配对后，部分手机可能会出 现无法再搜索到"SMSL HDBT"，此时需要将手机保存的蓝牙设备"SMSL HDBT"删除掉，然后再搜索配对。 恢复出厂设置 机器在未通电状态下，按住开机键再通电，直到显示屏显示文字之后，松开 按键。...
  • Page 12 USER MANUAL...

  • Page 13: Safety Notes

    Safety Notes Install this unit in a well ventilated, cool, dry, clean place-away from direct sunlight, heat sources, vibration, dust, moisture, or cold.. Use the voltage specified on this unit Only. Using this unit with a higher voltage than specified is dangerous and may cause fire , damage to this unit, or personal injury. Our company will not be held responsible for any damage resulting from the use of this unit with a voltage other than that specified.
  • Page 14 Features Support MQA decoding. Flagship DAC chip AK4499, the audio industry's highest performance. The THD+N is as low as 0.000068% (-123dB)! When using A-weighted measurement, it is as low as 0.000058% (-124dB)！ Dynamic range up to 131dB! USB uses the second XMOS XU216,support native DSD and 32bit 768kHz! The clock system uses 2 ACCUSILICON ultra-low phase noise crystal oscillators.

  • Page 15: Specifications

    24bit/192kHz (1200kbps/900kbps/600kbps) LDAC 24bit/96kHz (990kbps/660kbps/330kbps) ..........aptX-HD ..............24bit/48 kHz_576kbps aptX 16bit/44.1 kHz_352kbps ............................... 16bit/44.1 kHz_328kbps 16bit/44.1 kHz_320kbps ................................5W Power Consumption ................... <0.5W Standby power mm (WxHxD) ..............220X215X43 Size ..................... 1.53kg Weight Note Firmware and driver download: http://www.smsl-audio.com/cn/download.asp...

  • Page 16: Operating The Remote Control

    Power ON/OFF Mute Volume MENU/OK Next level menu Return Volume /down Bluetooth Input select Switch to control M400 Invalid Note 1. This remote controller use 2 x R03/AAA batteries. 2. When you first operate M400, press the C key first.
  • Page 17 Display Interface and Instructions Knob Display Remote window Optical input RCA output Bluetooth antenna Coaxial input Balanced output S input USB input AC IN * Note: Knob 1. Konb: Volume/Menu up or down 2. Button: Press to Menu/Enter Hold to Return or Power ON/OFF...

  • Page 18: User Interface

    User interface 1. Main 352.8kHz 1、Input source 3、Volume Level 4、Audio format / Sampling rate...
  • Page 19 Instructions DSDL=PCM DATA DSDL=PCM LRCK...
  • Page 20 Instructions PCM FILTER SHARP SLOW SHORT SHARP SHORT SLOW SUPER SLOW LOW DISPERSION SHORT DSD FILTER NARROW （DSD64/37kHz , DSD128/74kHz） WIDE （ DSD64/65kHz , DSD128/131kHz） DSD256 / 238KHz, DSD512 / 476KHz Note: The frequency respondse of DSD256 is 238kHz, DSD512 is 476kHz. PRE MODE VOLUME FIXED VOLUME VARIABLE...
  • Page 21 Instructions S MODE NORMAL INVERTED S DATA + S DATA - S DATA - S DATA + S BCK + S BCK + S BCK - S BCK - S LRCLK - S LRCLK + S LRCLK - S LRCLK + S MCLK + S MCLK + S MCLK -...
  • Page 22 When you had lost the connection with the M400, for example,going out, and back home, some phones will not re-connect the M400 if the M400 has not been re-boot, so you can press the Bluetooth button on the remote to Re-connect.
