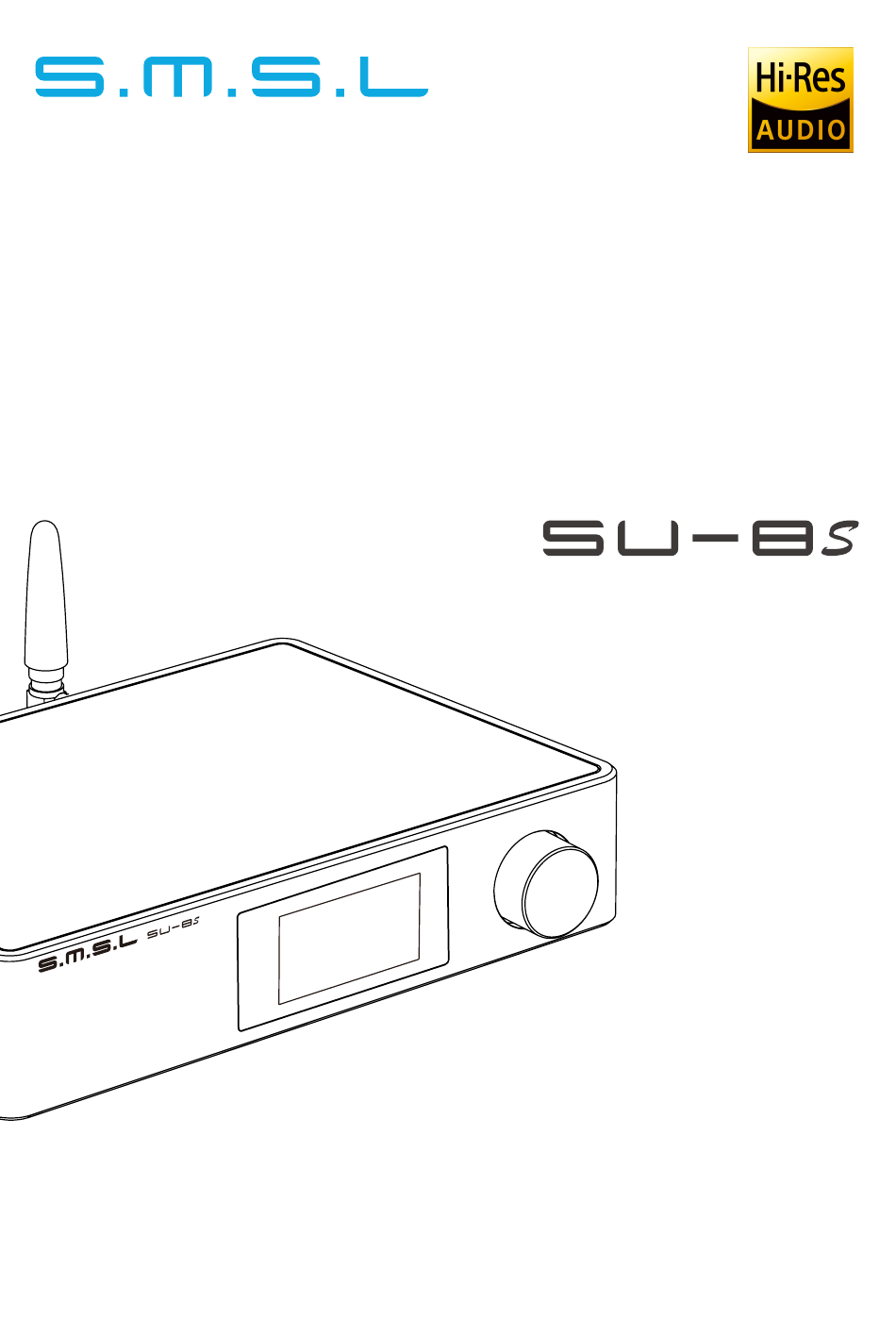

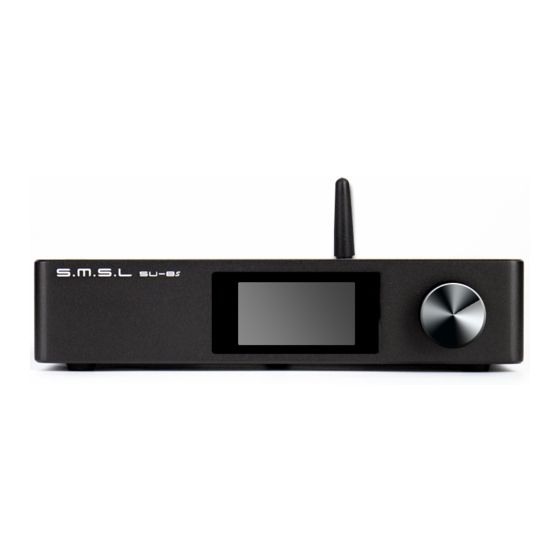

  • Page 1 使用说明书 本说明书的内容可能会随版本更改, 如有变动, 恕不另行通知 Ver 1.0...
  • Page 2 安全注意事项 请将本音响系统安装在通风良好、 阴凉、 干燥、 干净的位置， 远离直射阳光热源 、 振动、 灰尘、 潮湿或寒冷。 只能使用本机指定的电压。 使用高于指定数值的电压很危险， 而且可能导致火 灾， 损坏本机或造成人身伤害。 对于使用高于指定电压造成的任何损害， 我司 将不负任何责任。 不要试图自行改造或修理本机。 如果需要任何服务， 请与销售或者我司客服人 员联系。 不管有任何理由， 都没有打开机壳的必要。 如果打算长时间不使用本机 （比如度假时） ， 请从墙壁交流电源插座上断开电 源线的连接。 重要提示： 本说明书所提到的产品规格和资讯仅供参考。 如有内容更新， 恕不另行通知。 保修条款 一、 服务期限 佛山双木三林科技有限公司承诺产品的良好品质， 产品自售出之后7天内 正常使用情况下出现故障， 客户可以选择退货或者保修 （不影响二次销售 才可退货）...
  • Page 3 产品特点 支持MQA全解码； 使用美国ESS公司高端ES9068AS D/A芯片； 使用5颗高端双运放OPA1612及大量发烧元器件； USB使用XMOS XU-216， 真正的32bit USB方案， 支持DoP和原生DSD PCM最高支持到768kHz， DSD支持到DSD512； 使用了超低相噪和优化的时钟处理电路处理， 以达到超低的时钟抖动； 全部接口均支持MQA解码功能； 全部输入口均支持DSD传输， 同轴， 光纤支持DoP64； 使用钢化玻璃显示面板， 更高的透光率， 更长的使用寿命； 内置带屏蔽， 低噪声电源处理， 同时提高电源效率， 功耗更低； 特别设计的分立元件线性稳压电源和多个低噪声稳压电源， 为模拟电路提供 低噪声电源； 美国高通最新蓝牙芯片支持APTX/HD， SBC， AAC； 高品质镀金输入输出连接端子； 1.9吋的液晶显示屏 ； 日本音频协会(JAS)Hi-Res认证； 配备遥控器和全功能遥控。...
  • Page 4 USB兼容性 ........Windows 7 / 8 / 8.1 / 10, Mac OSX, Linux 位深 ........USB 1bit，16~32bit 光纤/同轴 1bit，16~24bit 采样率 ........USB 44.1~768kHz 2.8224~22.5792MHz 光纤/同轴 44.1~192kHz DSD64(DoP) 蓝牙规格 .............5.0 (支持 SBC,AAC,APTX,APTX HD ) 消耗功率 ......................5W 待机功耗 ....................<0.5W 体积 ...............187.5X40X154mm(WxHxD) 重量 ......................0.77kg 规格时有变更， 恕不另行通知。 温馨提示 固件及驱动下载： http://www.smsl-audio.com/cn/download.asp...
  • Page 5 关于遥控器 如果遥控器距离本机很近时操作仍无效， 请用新电池更换。 如果要长时间不使用遥控器， 请取出遥控器的电池。 按照电池处置的地方性法规处置废旧电池。 遥控器的使用 开关机 静音 音量加/向上 进入菜单/确认 进去二级菜单 返回 音量减/向下 FN按键 * 输入选择 切换至控制SU-8s 无功能 注 意 1. 遥控器请使用2节7号(AAA)电池 2. 第一次操作SU-8s时， 先按C键 *FN按键作用： 此按键的功能可以在菜单选择输出选择和蓝牙输入。...
  • Page 6 功能旋钮 * 旋钮: 音量加减， 菜单切换， 功能选择。 按键: 短按， 进入菜单， 确认； 长按， 退出菜单， 开关机。 蓝牙操作说明 连接: 将输入源切换至蓝牙， 打开手机蓝牙功能， 搜索"SMSL BT5.0", 搜索 到后点击配对连接， 当手机显示“已连接”则已连接成功。 重连: 在使用蓝牙过程中, 如果失去连接, 例如: 外出, 然后回来, 有些手机不 会自动重新连接, 在这个时候, 短按遥控器上的蓝牙按键就可以重新连接。 清除配对: 长按遥控器“蓝牙控制”按键。 在清除配对后， 部分手机可能会出 现无法再搜索到"SMSL BT5.0"， 此时需要将手机保存的蓝牙设备"SMSL BT5.0"...
  • Page 7 操作说明 1. 主界面 1、 音频格式 2、 输出接口, 空白时为两个接口同时输出 3、 输出相位标记， 正相， 反相。 4、 音量显示 5、 采样率,蓝牙输入时, 显示解码格式(SBC, AAC, APTX, APTX HD)
  • Page 8 ALL Inverted (全部输出反相) (输出方式) XLR Inverted (平衡输出反相) RCA Inverted (单端输出反相) (快速滚降， 线性相位滤波器) Fast Linear Slow minimum (慢滚降， 线性相位滤波器) PCM FILTER (PCM滤波器) Minimum Phase (快速滚降， 最小相位滤波器) SU-8s MENU (普通模式 ) NORMAL ( 处理器模式 ) SPDIF MODE (光纤, 同轴模式) PROCESSOR (标准) Standard (丰富1)
  • Page 9 Switch XLR/RCA (输出选择) ALL Outputs (输出选择) FN KEY FOR (FN按键) Bluetooth (蓝牙输入) Range 1~15, Lower for Better De-jitter (1~15级， 数字越小时钟抖动越低) DPLL (DPLL设置) SU-8s MENU DIMMER range 5s-60s (范围5秒到60秒) (自动熄屏) BRIGHTNESS Range 1~6 (亮度1~6级) (亮度) Hold button to RESET RESET (长按旋钮中键重置,复位蓝牙或者全部设置)
  • Page 10 关于MQA MQA （Master Quality Authenticated） 是一项屡获殊荣的英国技术， 是一种兼有极高的采 样率和足够小的文件体积的高解析音频编码技术。 SU-8s采用MQA技术， 可以接收并解码 MQA音频， 提供母带级别的声音。 有关更多信息， 请访问https://www.mqa.co.uk/how-it-works MQA文件播放 SU-8s只有USB和光纤和同轴接口， 支持MQA解码， 其它接口不支持! SU-8s的MQA播放不要求使用特殊的播放软件， 例如foobar2000， Audirvanaplus只要 支 持ASIO或者WASAPI的音频输出就可以了， 并且在播放MQA音频时， 最好将电脑的音量 调到最大， 以使得电脑的音频输出是最佳状态。 MQA商标旁边的指示灯为绿色或蓝色亮起， 表示设备正在解码并播放MQA音频或文件 ， 并且确保输出音质与源素材一致。 它呈蓝色亮起， 表示它正在播放MQA Studio文件， 该 文件已经由艺术家/制作人或者版权所有者获得授权。 在播放MQA文件时， 显示屏显示的采样率为音频原始采样率。 和声波标志是MQA Limited的注册商标。 ©2016...
  • Page 11 功能介绍 NPUT (输入方式) (USB输入) OPTICAL (光纤输入) COAXIAL (同轴输入) BLUETOOTH(蓝牙输入) OUTPUTS (输出方式) ALL Normal (全部输出) XLR Normal (平衡输出) RCA Normal (单端输出) ALL Inverted (全部输出反相) XLR Inverted (平衡输出反相) RCA Inverted (单端输出反相) PCM FILTER (PCM滤波器) (快速滚降， 线性相位滤波器) Fast Linear Slow minimum (慢滚降， 线性相位滤波器) Minimum Phase (快速滚降，...
  • Page 12 慢滚降 快速滚降 最小相位 SPDIF MODE (处理器模式) 这个设定仅对光纤和同轴这两个使用SPDIF协议的接口有效; NORMAL (普通模式) NORMAL模式, 仅使用数字接收芯片对SPDIF信号进行处理, 使用于大部分场合, 在此模式下支持MQA的渲染器和DOP的播放, 但此时由于ES9068AS芯片的限制, 无法显示当前正在播放DOP, 仅能显示176.4KHZ输入, 这个是正常现象, 内部依 然会解码DOP并输出正常的音频。 PROCESSOR (处理器模式) PROCESSOR模式, 此模式下本机会使用XMOS处理器对光纤同轴的信号进行处理, 这样可以有强大的算力, 可以处理包括MQA, DOP在内的各种复杂任务, 在此模式 下播放DOP音频, 显示屏上会显示DSD图标。 注意: 使用时请勿频繁切换此模式, 尽可能在切换完此模式后重启本机, 否则可能会 导致输出杂音。...
  • Page 13 SOUND COLOR(音色菜单) 本机总共有9种音色模式， 它是通过对DAC进行DSP处理， 分别为： Rich1、 Rich2、 Rich3(泛音丰富) Tube1、 Tube2、 Tube3(胆味) Crystal1、 Crystal2、 Crystal3(高清晰度) 音色设置是使用ES9068AS DSP， 做出不同的音色效果， 所有这些设置不会改变频率响应 曲线。 设置为Standard模式将禁用此功能! PRE MODE(前级模式) PRE MODE为输出接口的音量调节功能开关： Vol Fixed:输出接口音量是固定的。 Vol Variable:输出接口音量是受控的。 FN KEY FOR(FN按键) Switch XLR/RCA Outputs(输出选择) Bluetooth(蓝牙输入) 设置) DPLL DPLL MIN ~ MAX (共15种，...
  • Page 14 自动熄屏 DIMMER 5秒 ~ 60秒 (范围5秒 - 60秒, 设置后, 屏会在这个时间内自动熄灭, 遥控或者旋钮任意操作屏幕 会重新点亮。 这样可以很大程度减少光污染, 提升听音环境的舒适性!) BRIGHTNESS (显示屏亮度设置) LEVEL 1 ~ LEVEL 6 RESET (系统复位) 在蓝牙输入时, 长按旋钮中键 , 系统只会重置蓝牙配对状态; 在其它输入时, 长按旋钮中键 , 系统清除所有设定, 包括蓝牙。...
  • Page 15 USER MANUAL The contents of this manual may be changed with the edition, and are subject to change without notice. Ver 1.0...

  • Page 16: Safety Notes

    Safety Notes Install this unit in a well ventilated, cool, dry, clean place-away from direct sunlight, heat sources, vibration, dust, moisture, or cold.. Use the voltage specified on this unit Only. Using this unit with a higher voltage than specified is dangerous and may cause fire , damage to this unit, or personal injury. Our company will not be held responsible for any damage resulting from the use of this unit with a voltage other than that specified.
  • Page 17 Features Supports MQA decoding; The top performance D/A chip ES9068AS from ESS Technology; 5 high-end dual op-amps OPA1612 and a lot of audio grade components are used; XMOS XU-216, true 32bit audio processing, supports DoP and Native DSD, and reaches 32bit/768kHz and DSD512; Ultra-low phase noise and optimized clock processing circuit are used to achieve ultra-low clock jitter;...

  • Page 18: Specifications

    44.1 ~ 192kHz DSD64(DoP) ......BT 5.0 ( support Bluetooth specification SBC,AAC,APTX,APTX HD Power Consumption ..................5W Standby power ................... <0.5W Size ................187.5X40X154 mm (WxHxD) Weight ....................... 0.77kg Specifications are subject to change without notice. Note Firmware and driver download: http://www.smsl-audio.com/cn/download.asp...

  • Page 19: Operating The Remote Control

    Note 1. This remote controller use 2 x R03/AAA batteries. 2. When you first operate SU-8s, press the C key first. *FN button function: The function of this button can be selected in the menu output selection and Bluetooth input.
  • Page 20 When you had lost the connection with the SU-8s, for example,going out, and back home, some phones will not re-connect the SU-8s if the SU-8s has not been re-boot, so you can press the Bluetooth button on the remote to Re-connect.

  • Page 21: User Interface

    User interface 1. Main 1、 Audio format 2、Output interface, when blank, two interfaces output at the same time. 3、Output phase mark, Normal phase, Inverted. 4、Volume Level 5、 Sampling rate ,When Bluetooth input, display the decoding format (SBC, AAC, APTX, APTX HD)
  • Page 22 ALL Normal XLR Normal RCA Normal OUTPUTS ALL Inverted XLR Inverted RCA Inverted Fast Linear Slow minimum PCM FILTER Minimum Phase SU-8s MENU NORMAL SPDIF MODE PROCESSOR Standard Rich 1 Rich 2 Rich 3 Tube 1 SOUND COLOR Tube 2...
  • Page 23 MENU TREE VOL VARIABLE PRE MODE VOL FIXED Switch XLR/RCA ALL Outputs FN KEY FOR Bluetooth Range 1~15, Lower for Better De-jitter DPLL SU-8s MENU range 5s-60s DIMMER Range 1~6 BRIGHTNESS RESET Hold button to RESET...
  • Page 24 MQA audio, it is suggested to adjust the volume of the computer to the maximum for the best audio output. The SU-8s LED next to MQA logo glows green or blue to indicate that the unit is decoding and playing an MQA stream or file, and denotes provenance to ensure that the sound is identical to that of the source material.
  • Page 25 Instructions NPUTS OPTICAL COAXIAL BLUETOOTH OUTPUTS ALL Normal XLR Normal RCA Normal ALL Inverted XLR Inverted RCA Inverted PCM FILTER Fast Linear Slow minimum Minimum Phase...
  • Page 26 DoP and output normal audio. PROCESSOR MODE PROCESSOR mode, in this mode SU-8s will use the XMOS processor to process the optical/coaxial signal, so that it can have more powerful computing power and can handle various complex tasks including MQA, DoP, in this mode , Play DoP audio, the DSD icon will be displayed correctly on the display.
  • Page 27 PRE MODE Volume control enable or disable. Vol Fixed : In this mode, volume is fixed on max output level, and the SU-8s will ignore the volume operations. Vol Variable: In this mode, volume can be adjust, and make SU-8s a pre-amplifier.
  • Page 28 DIMMER 5second ~ 60 second (The range is 5 seconds-60 seconds. After setting, the screen will automatically go off within this time, and the screen will re-light up if you operate the remote control or the knob at any time.) BRIGHTNESS LEVEL 1 ~ LEVEL 6 RESET...
