Summary of Contents for SMSL M10

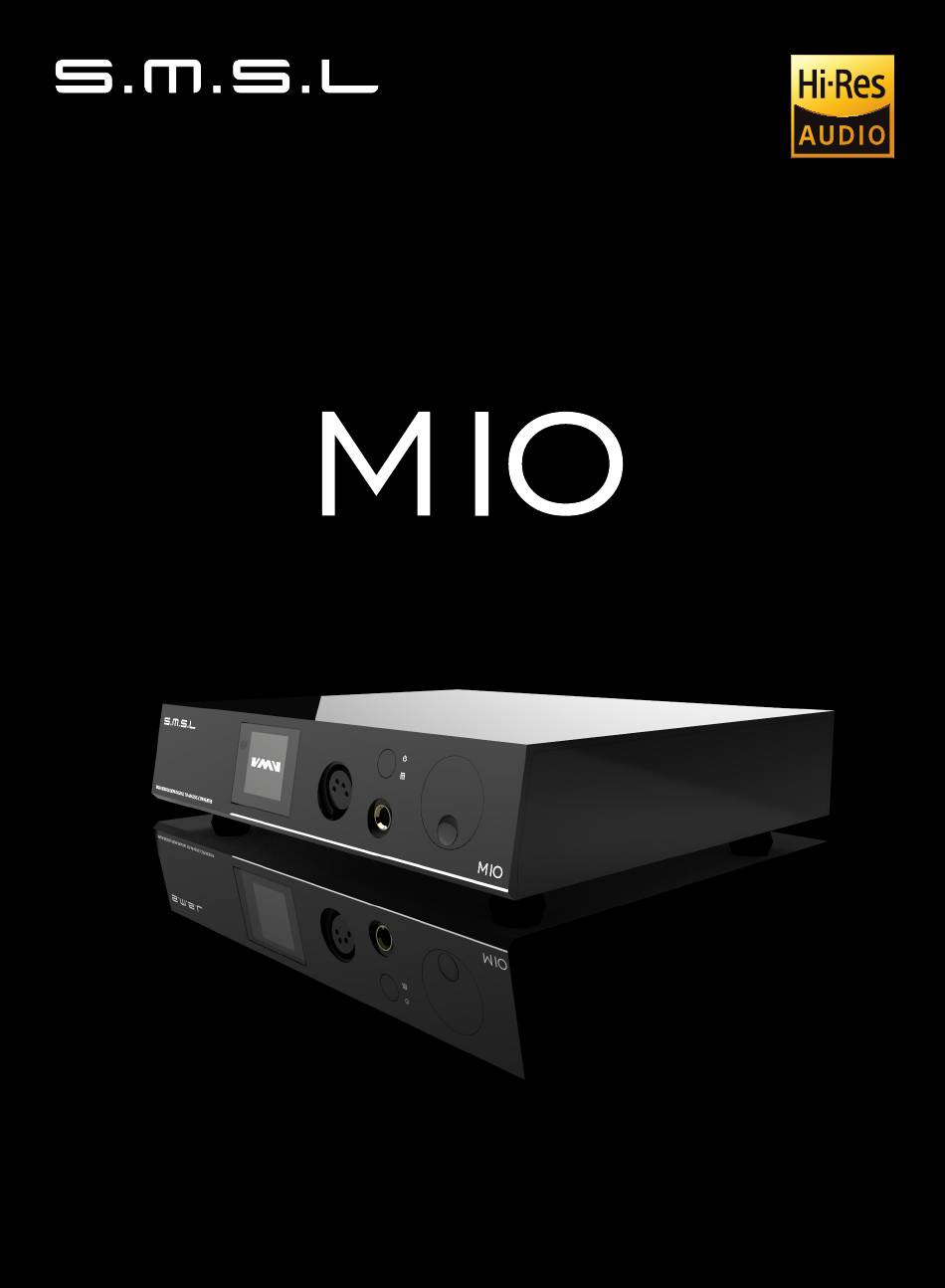

- Page 1 Manual...
- Page 2 安全注意事项 注 意 ， 触 电 危 险 请 勿 打 开 。 注意： 为防电击，请勿打开机盖（或后盖）。本机内部无使用者可以维修 的部件。请委托有资格的技术人员进行维修。 等边三角形中有箭头闪电标号的图形表示警告使用者在产 品内有非绝缘的“危险电压”，可能会对人体造成很大的 电击危险。 等边三角形中有感叹号的图形表示警告使用者该设备在操 作与维护（维修）方面应严格按照所附设备说明书。 仅适用于海拔2000m以下地区安全使用。 仅适用于非热带气候条件下安全使用。 注意： 为了完全切断本机的电源，请从墙上插座中拔出插头。 电源插头用于完全中断机器的电源供应。...
- Page 3 特点 DAC使用AKM公司的旗舰音频解码芯片AK4497，超高信噪比，超低失 真度，支持硬解DSD。 第二代XMOS方案，PCM采样率最高支持32bit/768kHz,DSD支持到 DSD512，独家定制支持Native DSD的驱动程序。 使用了超低相噪的晶振，并且使用了高速的CPLD进行时钟处理极低的 时钟抖动。 采用2片Texas Instruments公司的HIFI耳机放大器TPA6120A2做平衡放 大。 使用5颗高端运放OPA1602及大量发烧元器件。 高保真电子音量控制，避免左右声道不平衡。 使用1.54时高分辨全视角彩色IPS显示屏。 使用挪威NORATEL（箭猪）定制发烧变压器，电源部分独立设计，有 效降低变压器振动，配合精心设计的电源电路，为音频提供出色的电 源供应。 配备遥控器方便远距离操作。 全铝合金CNC精密加工机壳有效减少干扰。 倾斜式面板设计增强视觉及操作体验。 温馨提示： 固件及驱动下载： http://www.smsl-audio.com/cn/download.asp...
- Page 4 技术参数 USB、光纤、同轴 输入接口： 线路(RCA)、XLR 6.35mm耳机、 输出接口： 平衡耳机 THD+N: 线路输出：0.0004% 耳放输出：0.001% 123dB 动态范围： 116dB 信噪比： USB传输方式： 异步传输 USB兼容性： Windows 7/8/8.1/10、 Mac OSX10.6以上 、Linux USB：1bit~32bit 位深： 光纤/同轴：16bit~24bit USB：PCM: 44.1 ~ 768kHz 采样率： DSD: 2.8224 ~ 22.5792MHz 光纤、同轴: 32 ~ 192kHz RCA接口输出电平： 2Vms XLR接口输出电平：...
- Page 5 关于遥控器 如果遥控器距离本机很近时操作仍无效， 请用新电池更换。 如果要长时间不使用遥控器， 请取出遥控器的电池。 按照电池处置的地方性法规处置废旧电池。 遥控器使用工作范围 大 约8米(26英尺)
- Page 6 遥控器功能介绍 开关机 静音 音量加 菜单 切换功能 音量减 输出选择 音源选择 无功能 切换至控制M10 无功能 注 意 1. 遥控器请使用2节7号(AAA)电池 2. 第一次操作M10时，先按C键...
- Page 7 操作说明 显示屏 平衡耳机接口 6.35mm 耳机接口 电源/菜单按键 在主界面下： 短按: 进入菜单 长按: 开/关机 在菜单下： 短按: 切换菜单项目 长按: 退出菜单，回到主界面 旋钮 在主界面下: 旋转调节音量 在菜单里面 部件介绍 平衡输出 线路输出 同轴输入 USB输入 光纤输入 电压选择开关 电源输入...
- Page 8 操作说明 显示采样率 当启用静音时此处显示“MUTING” 当无信号输入时此处显示“NO SIGNAL” 显示输入源 当采样率大于等于96kHz 时，图标显示Hi-Res 44.1kHz 当播放DSD格式文件时，图标显示DSD Direct Stream Digital 输出接口 显示这个图标时，输出口是RCA和XLR 显示这个图标时,输出口是单端或者平衡耳机 当前音量值 设备具有断电记忆音量大小功能，当上一次关机时的音量 大于20时，下次使用设备音量会自动降为20 前级模式 当此LOGO点亮时，M10的前级功能打开，RCA和XLR的音量可调。 显示滤波器 M10总共内置了7种滤波方式，此处显示为当前的设定。...
- Page 9 M10 菜单界面总体显示内容 INPUT 主菜单的页码和总页数； 菜单项目； 菜单内容； 菜单选项的位置 INPUT 输入方式菜单 当前显示USB输入的方式进行播放， 通过旋动旋钮进行输入方式的切换。设备共 有3种输入 OPTI COAX 输出方式菜单 当 前显示线路输出方式，旋动旋钮切换输出方 式。设备共有 3 种输出方式，LINE 输出默认 平衡输出和线路输出为同时输出。 OUTPUT LINE(RCA&XLR) LINE 6.35mm Headphone Line out Balanced Headphone) 前级输出音量可调 当前显示 OFF 时代表设备前级输出音量不可调， PRE-AMP 旋动旋钮切换为 ON 时，代表设备前级 输出音量可调。...
- Page 10 滤波器选择 当前显示 FLT1 代表第一种滤波方式，旋动旋钮切换滤波方式。该设 备滤波方式共有 7 种，默认为第 3 种滤波 FLT1: Sharp Roll-off Filter (陡峭滚降) FILTER FLT2: Slow Roll-off Filter (缓慢滚降) FLT3: Short Delay sharp Roll-off Filter (低延时陡峭滚降) FLT1 FLT4: Short Delay Slow Roll-off Filter (低延时缓慢滚降) FLT5: Super Sharp Roll-off Filter (超低延时陡峭滚降) FLT6: Super Slow Roll-off Filter(超低延时缓慢滚降) FLT7: Low Dispersion Shot Delay Filter (低离散短延时) 颜色选择...
- Page 11 恢复出厂设置 机器在未通电状态下，按住开机键再通电，直到显示屏显示logo之后， 松开按键。 保修条款 一、服务期限 深圳市双木三林电子有限公司承诺产品的良好品质， 产品自售 出之后7天内正常使用情况下出现故障 ，客户可以选择退货或 者保修（不影响二次销售才可退货）。 正常使用一年内出现故 障可以免费保修。 二、购买日期以销售商开出的购机发票或收据日期为准 ，多购可 以交易截图为准。 三、有以下情况都不能享受“三包”服务 一切人为因素损坏，包括非正常工作环境下使用或不按照说明 书使用； 用户私自拆机、改装、维修； 使用非指定或许可的配件造成损坏的； 机身的QC或保修贴损毁； 不能出示有效购机凭证； 不属于本公司产品。 四、保修方式为送修 此条款只适于中国大陆 ，其它地区请参考当地销售代理商的规 定和国家法规。 深圳市双木三林电子有限公司 地址：深圳市宝安区福永街道和平骏丰工业园B6栋8楼 电话：+86-755-27444178 http://www.smsl-audio.com/...
-
Page 13: Safety Notes
Safety Notes CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK) The lightning lash with arrowhead symbol, with in an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous voltage”... - Page 14 Use 1.54 high-resolution full-view color IPS display. Custom NORATEL power transformer, ultra-low noise, and very high efficiency make the M10 compact size and low noise! Equipped with remote control for remote operation. All-aluminum CNC precision machining enclosures effectively reduce interference.
-
Page 15: Specifications
Specifications Input interface: USB, optical, coaxial Output interface: Line: RCA, XLR Headphone: Unbal, Balance Output Ievel RCA: 2Vrms XLR: 4Vrm THD+N: Line: 0.0004% Headphone: 0.001% Dynamic Range: 123dB Signal to noise ratio: 116dB USB Compatibility: Windows 7/8/8.1/10, Mac OSX10.6 or above, Linux Bit depth: USB: 1bit~32bit Optical/Coaxial: 16bit~24bit... -
Page 16: Operating Range Of The Remote Control
Remote control Install 2 x AAA batteries as instructions When using the remote control, point it toward the remote con- trol signal receiver on the main unit from a distance of 5 m (16 ft) or less. Do not place obstructions between the main unit and the remote control. - Page 17 Mute Volume up Menu Switch Function Volume down Output selection Input switch No function Switch to control M10 No function Note 1. This remote controller use 2 x R03/AAA battaries; 2. When you first operate M10,press the C key first...
-
Page 18: Front Panel
Front Panel Display Balanced Headphone 6.35mm Headphone Power/Menu Button At main display Press into MENU Hold to Power ON/OFF At menu pages Press to switch between menu item and settings Hold to return to main display Knob At main display, rotate to change volume At menu pages, rotate to switch items Back Panel Balanced output... - Page 19 This icon is for line ouput (RCA and XLR), when the PRE-AMP mode ON, the volume of RCA and XLR is variable, otherwise the volume are fixed. DIGITAL FILTER This position is for the digital filter mode, there is total 7 mode built-in M10...
- Page 20 MENU SETTINGS INPUT Current setting of total pages Setting Nam Setting Cone Setting position of total opti INPUT INPUT This setting changes the input path of digital audio, and when set to coaxial or optical, the USB will disconnect with PC. OPTI COAX OUTPUT...
- Page 21 PRE-AMP MODE PRE-AMP M10 can act as a pre-amplifier when this mode is enabled, in this mode you can use M10 to hook up with an active speakers and use M10 to adjust the volume. Pre AMP ON (RCA/XLR volume variable)
-
Page 22: Factory Reset
Use non-designated or approved accessories cause damage; QC warranty stickers damage on cabinet; Can not provide avalid purchasing prove; Not belong to SMSL products. 4. How to warranty This terms only suitable for China mainland, other region please refer to the policy of the local sales agents and national.
