SMSL SU-9 Pro Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
PRO
使用说明书
本说明书的内容可能会随版本更改
如有变动, 恕不另行通知
Ver 1.0

Advertisement

loading
Need help?

Need help?

Do you have a question about the SU-9 Pro and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for SMSL SU-9 Pro

Summary of Contents for SMSL SU-9 Pro

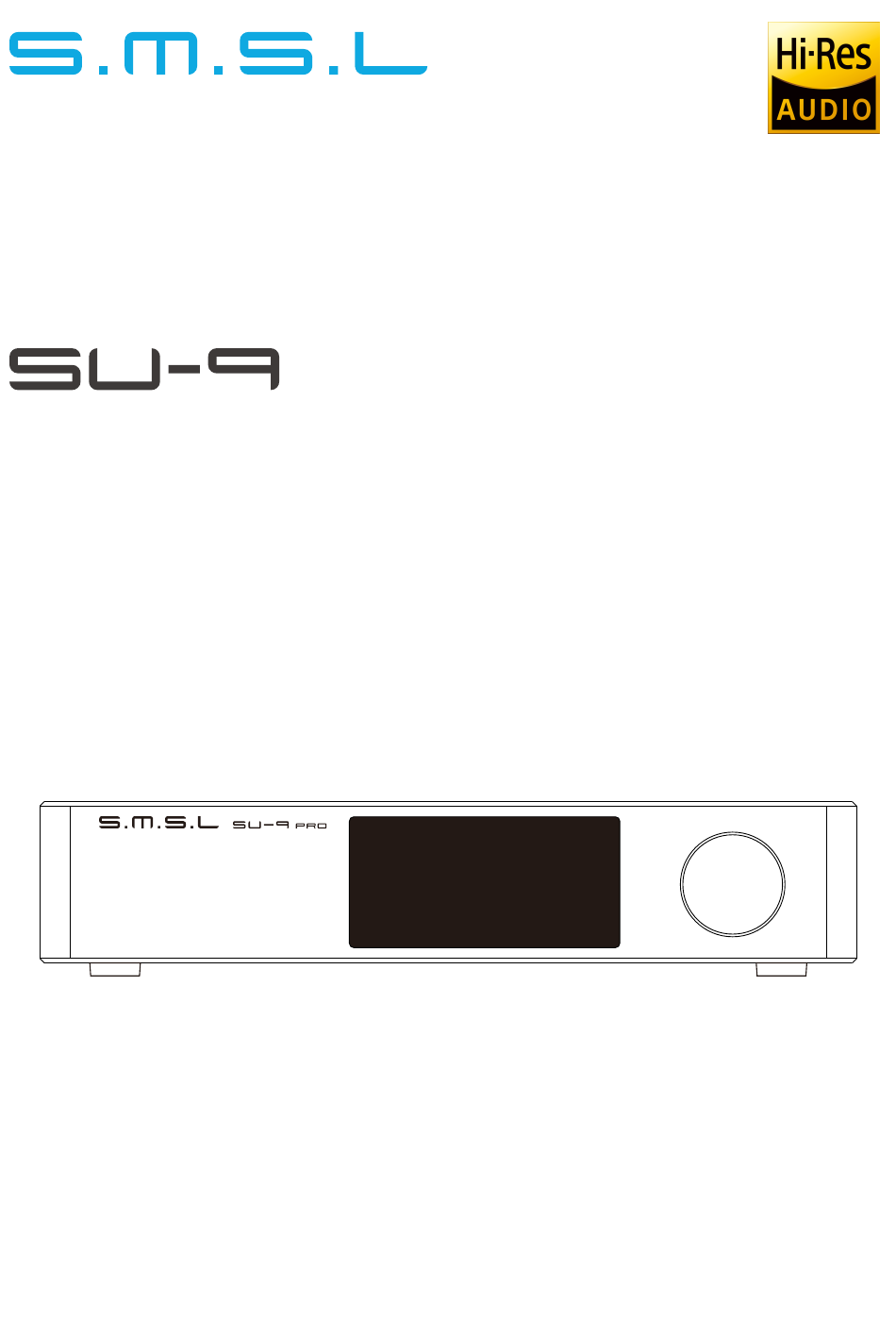

  • Page 1 使用说明书 本说明书的内容可能会随版本更改 如有变动, 恕不另行通知 Ver 1.0...
  • Page 2 安全注意事项 请将本音响系统安装在通风良好、 阴凉、 干燥、 干净的位置， 远离直射阳光热源 、 振动、 灰尘、 潮湿或寒冷。 只能使用本机指定的电压。 使用高于指定数值的电压很危险， 而且可能导致火 灾， 损坏本机或造成人身伤害。 对于使用高于指定电压造成的任何损害， 我司 将不负任何责任。 不要试图自行改造或修理本机。 如果需要任何服务， 请与销售或者我司客服人 员联系。 不管有任何理由， 都没有打开机壳的必要。 如果打算长时间不使用本机 （比如度假时） ， 请从墙壁交流电源插座上断开电 源线的连接。 重要提示： 本说明书所提到的产品规格和资讯仅供参考。 如有内容更新， 恕不另行通知。 保修条款 一、 服务期限 佛山双木三林科技有限公司承诺产品的良好品质， 产品自售出之后7天内 正常使用情况下出现故障， 客户可以选择退货或者保修 （不影响二次销售 才可退货）...
  • Page 3 产品特点 USB和SPDIF均支持 MQA 解码功能, 并且支持MQA-CD； 使用美国ESS公司最新高端ES9039MSPRO D/A芯片， 并且使用了全部8个通道， 总共使用了多达11个OPA1612A运算放大器； USB使用XMOS XU-316， 真正的32bit USB方案， 支持DoP和原生DSD， PCM最高支持到768kHz， DSD支持到DSD512； 全新自主研发的CK-03时钟处理电路, 大大降低时钟抖动； USB、 光纤、 同轴支持DSD传输， 同轴、 光纤支持DOP64； 使用钢化玻璃显示面板， 更高的透光率， 更长的使用寿命； 内置带屏蔽， 低噪声电源处理， 同时提高电源效率， 功耗更低； 特别设计的分立元件线性稳压电源和多个低噪声稳压电源， 为模拟电路提供 低噪声电源； 最新蓝牙支持LDAC， APTX/HD， SBC， AAC! 高品质镀金输入输出连接端子； 1.9吋的液晶显示屏 ； 日本音频协会(JAS)Hi-Res认证；...
  • Page 4 MQA-CD decoder..................光纤 / 同轴 采样率与位深: 44.1~768kHz(32bit) 2.8224~22.5792MHz (1bit) 光纤/同轴 44.1~192kHz(24bit) DoP256(USB),DoP64(光纤/同轴) 蓝牙规格： LDAC ............ 24bit/96kHz (990kbps/660kbps/330kbps) aptX-HD .................24bit/48 kHz_576kbps aptX ..................16bit/44.1 kHz_352kbps SBC ..................16bit/44.1 kHz_328kbps AAC ..................16bit/44.1 kHz_320kbps 消耗功率 .......................<10W 待机功耗 ......................<0.5W 体积 ..................187.5x154x40 mm (WxHxD) 重量 ........................0.79kg 温馨提示 固件及驱动下载： http://www.smsl-audio.com/cn/download.asp...
  • Page 5 关于遥控器 如果遥控器距离本机很近时操作仍无效， 请用新电池更换。 如果要长时间不使用遥控器， 请取出遥控器的电池。 按照电池处置的地方性法规处置废旧电池。 遥控器的使用 开关机 向上 进入菜单/确认 进入二级菜单 返回 向下 输入选择 静音 FN按键 （在菜单中定义） 音量加 音量减 注 意 遥控器请使用2节7号(AAA)电池...
  • Page 6 旋钮: 音量加减， 菜单切换， 功能选择。 按键: 短按， 进入菜单， 确认； 长按， 退出菜单， 开关机。 蓝牙操作说明 连接: 将输入源切换至蓝牙， 打开手机蓝牙功能， 搜索"SMSL SU-9 PRO", 搜索 到后点击配对连接， 当手机显示 “已连接” 则已连接成功。 重连: 在使用蓝牙过程中, 如果失去连接, 例如: 外出, 然后回来, 有些手机不 会自动重新连接, 在这个时候, 短按遥控器上的蓝牙按键就可以重新连接。 清除配对: 长按遥控器 “蓝牙控制” 按键。 在清除配对后， 部分手机可能会出 现无法再搜索到"SMSL SU-9 PRO"， 此时需要将手机保存的蓝牙设备...
  • Page 7 关于MQA MQA （Master Quality Authenticated） 是一项屡获殊荣的英国技术， 是一种兼有极高的采 样率和足够小的文件体积的高解析音频编码技术。 SU-9 PRO采用MQA技术， 可以接收并 解码MQA音频， 提供母带级别的声音。 有关更多信息， 请访问https://www.mqa.co.uk/how-it-works MQA文件播放 SU-9 PRO的MQA播放不要求使用特殊的播放软件， 例如foobar2000， Audirvanaplus只 要 支持ASIO或者WASAPI的音频输出就可以了， 并且在播放MQA音频时， 最好将电脑的 音量调到最大， 以使得电脑的音频输出是最佳状态。 MQA商标旁边的指示灯为绿色或蓝色亮起， 表示设备正在解码并播放MQA音频或文件， 并且确保输出音质与源素材一致。 它呈蓝色亮起， 表示它正在播放MQA Studio文件， 该 文件已经由艺术家/制作人或者版权所有者获得授权。 和声波标志是MQA Limited的注册商标。 ©2016...
  • Page 8 功能介绍 NPUTS (输入方式) (USB输入) BLUETOOTH (蓝牙输入) OPTICAL (光纤输入) COAXIAL (同轴输入) PUTS (输出方式) ALL LINE OUT (全部输出) BALANCED (平衡输出) UNBALANCED (单端输出) PCM FILTER (PCM滤波器) FILTER OFF (滤波器关闭) MINIMUM PHASE(最低相位) APODIZING (切迹， 快速滚降， 线性相位滤波器) LINEAR FAST (快速滚降， 线性相位滤波器) LINEAR SLOW (慢滚降， 线性相位滤波器) MINIMUM FAST (快速滚降，...
  • Page 9 功能介绍 DSD FILTER (DSD滤波器) 47k CUT-OFF ( 47kHz 频率截止) 50k CUT-OFF ( 50kHz 频率截止) 60k CUT-OFF ( 60kHz 频率截止) 70k CUT-OFF ( 70kHz 频率截止) SOUND COLOR(音色菜单) 本机总共有9种音色模式， 它是通过对DAC进行DSP处理， 分别为： Rich1、 Rich2、 Rich3 （ 泛音丰富） Tube1、 Tube2、 Tube3 （ 胆味) Crystal1、 Crystal2、 Crystal3 （ 高清晰度） 音色设置是使用ES9038PRO DSP，...
  • Page 10 功能介绍 DPLL DPLL 设置) MIN ~ MAX (共15种， 默认为5。 数字越大适应抖动的范围越强， 数字越小抗时钟抖动的性能 越好。 ) 这个DPLL设定是ESS系列产品特有的功能, 它可以调整芯片内部DPLL数字锁相环电 路的带宽, 使芯片在抗时钟抖动和输入宽容度之间达到一个平衡。 它的作用: 在输入信号的时钟稳定度好的情况, 可以减小这个值, 这样系统的时钟性能更佳; 在输入信号的时钟稳定度不好的情况下, 声音有可能会有中断的现象, 增大这个 值可以避免声音中断现象的发生! 特别是使用电视作为信号源时。 AUDIO PHASE NORMAL (2+,3-) INVERTED (2-,3+) DIMMER 自动熄屏 5秒 ~ 60秒 (范围5秒 - 60秒, 设置后, 屏会在这个时间内自动熄灭, 遥控或者旋钮任意操作屏幕 会重新点亮。...
  • Page 11 USER MANUAL The contents of this manual may be changed with the edition and are subject to change without notice Ver 1.0...

  • Page 12: Safety Notes

    Safety Notes Install this unit in a well ventilated, cool, dry, clean place-away from direct sunlight, heat sources, vibration, dust, moisture, or cold.. Use the voltage specified on this unit Only. Using this unit with a higher voltage than specified is dangerous and may cause fire , damage to this unit, or personal injury. Our company will not be held responsible for any damage resulting from the use of this unit with a voltage other than that specified.
  • Page 13 Features Both USB and SPDIF support MQA and MQA-CD. Used the latest high-end ES9039MSPRO D/A chip of ESS company for 8 channels, combined with up to 11 pcs OPA1612A op-amp. XMOS XU-316, true 32bit USB processing, supports DoP and Native DSD, and PCM reaches up to 768kHz and DSD512.

  • Page 14: Specifications

    44.1 ~ 192kHz(24bit) DoP256(USB),DoP64(Optical / Coaxial) Bluetooth: LDAC ..........24bit/96kHz (990kbps/660kbps/330kbps) aptX-HD ................24bit/48 kHz_576kbps aptX ..................16bit/44.1 kHz_352kbps SBC ..................16bit/44.1 kHz_328kbps AAC ..................16bit/44.1 kHz_320kbps Power Consumption ..................<10W Standby power ..................... <0.5W Size ................187.5x154x40mm (WxHxD) Weight ......................0.79kg Note Firmware and driver download: http://www.smsl-audio.com/cn/download.asp...

  • Page 15: Remote Control

    Remote control Install 2 x AAA batteries as instructions. When using the remote control, point it toward the remote con-trol signal receiver on the main unit from a distance of 5 m (16 ft) or less. Do not place obstructions between the main unit and the remote control. The remote control might not work if the remote control signal receiver on the unit is exposed to direct sunlight or bright light.
  • Page 16 When you had lost the connection with the SU-9 PRO, for example,going out,and back home, some phones will not re-connect the SU-9 PRO if the SU-9 PRO has not been re-boot, so you can press the Bluetooth button on the remote to Re-connect.
  • Page 17 When playing MQA audio, it is suggested to adjust the volume of the computer to the maximum for the best audio output. The SU-9 PRO LED next to MQA logo glows green or blue to indicate that the unit is decoding and playing an MQA stream or file, and denotes provenance to ensure that the sound is identical to that of the source material.
  • Page 18 Instructions NPUT BLUETOOTH OPTICAL COAXIAL OUTPUT ALL LINE OUT BALANCED UNBALANCED PCM FILTER FILTER OFF MINIMUM PHASE APODIZING LINEAR FAST LINEAR SLOW MINIMUM FAST MINIMUM SLOW LOW DISPERSION...
  • Page 19 Volume control enable or disable. VARIABLE:In this mode, volume can be adjust by remote controller, and make SU-9 PRO a pre-amplifier. FIXED:In this mode, volume is fixed on max output level, and the SU-9 PRO will ignore the volume operations. FN KEY FOR...
  • Page 20 Instructions DPLL MIN ~ MAX (A total of 15 kinds, the default is 7 kinds. The larger the number is, the stronger the range to adapt to jitter, and the smaller the number, the better the performance against clock jitter.) This DPLL setting is a special function of ESS series products.
