Summary of Contents for SMSL SU-9

  • Page 1 使用说明书...
  • Page 2 安全注意事项 请将本音响系统安装在通风良好、阴凉、干燥、干净的位置，远离直射阳光 热源、振动、灰尘、 潮湿或寒冷。 只能使用本机指定的电压。使用高于指定数值的电压很危险，而且可能导致 火灾，损坏本机或造成人身伤害。对于使用高于指定电压造成的任何损害， 我司 将不负任何责任。 不要试图自行改造或修理本机。如果需要任何服务，请与销售或者我司客服 人员联系。不管有任何理由，都没有打开机壳的必要。 如果打算长时间不使用本机（比如度假时），请从墙壁交流电源插座上断开 电源线的连接。 重要提示： 本说明书所提到的产品规格和资讯仅供参考。如有内容更新，恕不另行通知。 保修条款 一、服务期限 佛山双木三林科技有限公司承诺产品的良好品质，产品自售出之后7天内 正常使用情况下出现故障，客户可以选择退货或者保修（不影响二次销售 才可退货）。正常使用一年内出现故障可以免费保修。 二、购买日期以销售商开出的购机发票或收据日期为准，网购可以交易截图为准。 三、有以下情况都不能享受“三包”服务 1.一切人为因素损坏，包括非正常工作环境下使用或不按照说明书使用。 2.用户私自拆机、改装、维修。 3.使用非指定或许可的配件造成损坏的。 4.机身的QC或保修贴损毁。 5.不能出示有效购机凭证。 6.不属于本公司产品。 四、保修方式为送修 此条款只适于中国大陆，其它地区请参考当地销售代理商的规定和国家法规。...
  • Page 3 产品特点 支持MQA解码； 最新研发的智能温度补偿系统(ITS), 确保产品一直处于最佳性能状态； 使用美国ESS公司高端ES9038PRO D/A芯片； 搭配使用ES9311，ESS高性能DAC专用电源芯片ES9311，电源噪声低至1uVrms, 将ES9038PRO的性能推到极限； USB使用XMOS XU-216，真正的32bit USB方案，支持DoP和原生DSD PCM最高支持到768kHz，DSD支持到DSD512； 使用了超低相噪和优化的时钟处理电路处理，以达到超低的时钟抖动； 全部输入口均支持DSD传输，同轴，光纤支持DoP64； 使用钢化玻璃显示面板，更高的透光率，更长的使用寿命； 内置带屏蔽，低噪声电源处理，同时提高电源效率，功耗更低； 特别设计的分立元件线性稳压电源和多个低噪声稳压电源，为模拟电路提供 低噪声电源； 最新蓝牙支持LDAC，APTX/HD，SBC，AAC和业界最高规格的24bit/192kHz 的UAT格式! 高品质镀金输入输出连接端子； 使用3颗高端双运放OPA1612及大量发烧元器件； 1.9吋的液晶显示屏 ； 日本音频协会(JAS)Hi-Res认证； 配备遥控器和全功能遥控。...
  • Page 4 光纤/同轴 1bit，16~24bit 采样率 ........USB 44.1~768kHz 2.8224~22.5792MHz 光纤/同轴 44.1~192kHz DSD64(DoP) 蓝牙规格： UAT ..........24bit/192kHz (1200kbps/900kbps/600kbps) LDAC ..........24bit/96kHz (990kbps/660kbps/330kbps) aptX-HD .................24bit/48 kHz_576kbps aptX ................16bit/44.1 kHz_352kbps SBC ................16bit/44.1 kHz_328kbps AAC ................16bit/44.1 kHz_320kbps 消耗功率 ......................5W 待机功耗 ....................<0.5W 体积 ...............187.5X154X40mm(WxHxD) 重量 ......................0.79kg 温馨提示 固件及驱动下载： http://www.smsl-audio.com/cn/download.asp...
  • Page 5 关于遥控器 如果遥控器距离本机很近时操作仍无效， 请用新电池更换。 如果要长时间不使用遥控器， 请取出遥控器的电池。 按照电池处置的地方性法规处置废旧电池。 遥控器的使用 开关机 静音 音量加/向上 进入菜单/确认 进去二级菜单 返回 音量减/向下 蓝牙 输入选择 切换至控制SU-9 无功能 注 意 1. 遥控器请使用2节7号(AAA)电池 2. 第一次操作SU-9时，先按C键...

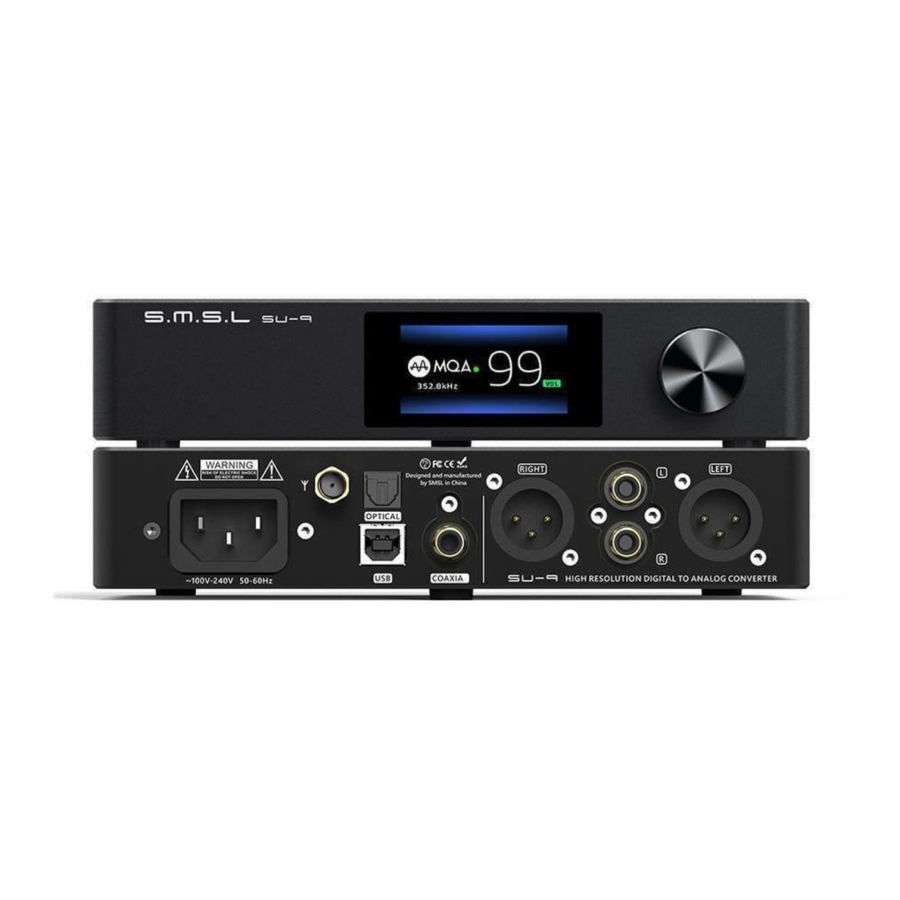

  • Page 6 部件介绍 功能旋钮* 显示屏 红外接收窗 蓝牙天线** 光纤输入 单端线路输出 USB输入 平衡线路输出 同轴输入 电源输入 功能旋钮 * 旋钮: 音量加减，菜单切换，功能选择。 按键: 短按，进入菜单，确认；长按，退出菜单，开关机。 蓝牙操作说明 连接: 将输入源切换至蓝牙，打开手机蓝牙功能，搜索"SMSL SU-9", 搜索 到后点击配对连接，当手机显示“已连接”则已连接成功。 重连: 在使用蓝牙过程中, 如果失去连接, 例如: 外出, 然后回来, 有些手机不 会自动重新连接, 在这个时候, 短按遥控器上的蓝牙按键就可以重新连接。 清除配对: 长按遥控器“蓝牙控制”按键。在清除配对后，部分手机可能会出 现无法再搜索到"SMSL SU-9"，此时需要将手机保存的蓝牙设备"SMSL SU-9" 删除掉，然后再搜索配对。...
  • Page 7 操作说明 1. 主界面 1、音频格式 2、音量显示 3、采样率...
  • Page 8 DSD FILTER (DSD滤波器) 60kHz Cutoff ( 60kHz 频率截止) 70kHz Cutoff ( 70kHz 频率截止) Standard (标准) Rich 1 (丰富1) Rich 2 (丰富2) SU-9 MENU Rich 3 (丰富3) Tube 1 (胆味1) SOUND COLOR (音色) Tube 2 (胆味2) Tube 3 (胆味3) Crystal 1 (通透1) Crystal 2 (通透2)
  • Page 9 关于MQA MQA（Master Quality Authenticated）是一项屡获殊荣的英国技术，是一种兼有极高 的采样率和足够小的文件体积的高解析音频编码技术。 M500采用MQA技术，可以接 收并解码MQA音频，提供母带级别的声音。 有关更多信息，请访问https://www.mqa.co.uk/how-it-works MQA文件播放 SU-9只有USB接口支持MQA解码，其它接口不支持! SU-9的MQA播放不要求使用特殊的播放软件，例如foobar2000，Audirvanaplus只要 支持ASIO或者WASAPI的音频输出就可以了，并且在播放MQA音频时，最好将电脑的 音量调到最大，以使得电脑的音频输出是最佳状态。 MQA商标旁边的指示灯为绿色或蓝色亮起，表示设备正在解码并播放MQA音频或文 件，并且确保输出音质与源素材一致。 它呈蓝色亮起，表示它正在播放MQA Studio文 件，该文件已经由艺术家/制作人或者版权所有者获得授权。当MQA商标旁边的指示灯 发出红色，表示该机器正在发送MQA音频或文件，这就是MQA文件的最后一步。 在播放MQA文件时， 显示屏显示的采样率为音频原始采样率。 和声波标志是MQA Limited的注册商标。©2016...
  • Page 10 功能介绍 NPUT (输入方式) (USB输入) OPTICAL (光纤输入) COAXIAL （同轴输入） BLUETOOTH（蓝牙输入） PCM FILTER (PCM滤波器) (PCM 滤波器 ， 这项设置只对非MQA的PCM格式有效 ， 当正在播放MQA格式音频时 ， 根据MQA方面要求 ， 数字滤波会切换成MQA特别定制的滤波算法!更好的匹配MQA 的音频特性!) Fast Linear (快速滚降，线性相位滤波器) Slow Linear (慢滚降，线性相位滤波器) Fast Minimum (快速滚降，最小相位滤波器) Slow Minimum (慢滚降，最小相位滤波器) Fast Hybrid (混合，快速滚降，最小相位滤波器) Apodizing (切迹，快速滚降，线性相位滤波器) Brickwall (矩形滤波器) -100...
  • Page 11 功能介绍 DSD FILTER (DSD滤波器) DSD总共有4种数字滤波方式，它的作用是数字运算的方式把音频外的杂波过滤掉， 分别为: 47kHz Cutoff ( 47kHz 频率截止) 50kHz Cutoff ( 50kHz 频率截止) 60kHz Cutoff ( 60kHz 频率截止) 70kHz Cutoff ( 70kHz 频率截止) SOUND COLOR(音色菜单) 本机总共有9种音色模式，它是通过对DAC进行DSP处理，分别为： Rich1、 Rich2、 Rich3（泛音丰富） Tube1、 Tube2、 Tube3（胆味) Crystal1、 Crystal2、 Crystal3（高清晰度） 音色设置是使用ES9038PRO DSP，做出不同的音色效果，所有这些设置不会改变 频率响应曲线。设置为Standard模式将禁用此功能! PRE MODE(前级模式) PRE MODE为输出接口的音量调节功能开关：...
  • Page 12 USER MANUAL...
  • Page 13 Safety Notes Install this unit in a well ventilated, cool, dry, clean place-away from direct sunlight, heat sources, vibration, dust, moisture, or cold.. Use the voltage specified on this unit Only. Using this unit with a higher voltage than specified is dangerous and may cause fire , damage to this unit, or personal injury. Our company will not be held responsible for any damage resulting from the use of this unit with a voltage other than that specified.
  • Page 14 Features Supports MQA decoding; The newly developed intelligent temperature compensation system(ITS) ensures that the product is always in the best performance state; The top performance D/A chip ES9038PRO from ESS Technology; The high-performance power supply chip ES9311, the noise of ES9311 is as low as 1uVrms, to push ES9038PRO to the limit;...
  • Page 15 24bit/192kHz (1200kbps/900kbps/600kbps) LDAC 24bit/96kHz (990kbps/660kbps/330kbps) ..........aptX-HD ..............24bit/48 kHz_576kbps aptX 16bit/44.1 kHz_352kbps ............................... 16bit/44.1 kHz_328kbps 16bit/44.1 kHz_320kbps ................ Power Consumption ................5W Standby power ................. <0.5W Size mm (WxHxD) ..............187.5X154X40 Weight .................... 0.79kg Note Firmware and driver download: http://www.smsl-audio.com/cn/download.asp...
  • Page 16 Power ON/OFF Mute Volume MENU/OK Next level menu Return Volume /down Bluetooth Input select Switch to control SU-9 Invalid Note 1. This remote controller use 2 x R03/AAA batteries. 2. When you first operate SU-9, press the C key first.
  • Page 17 Clear pairing: Long press the "Bluetooth" button on the remote control. After clearing the pairing, some phones may no longer be able to search for "SMSL SU-9". In this case, you need to delete the Bluetooth device "SMSL SU-9" which saved in...
  • Page 18 User interface 1. Main 1、 Audio format 2、Volume Level 3、 Sampling rate...
  • Page 19 Fast Hybrid Apodizing Brickwall 47kHz Cutoff 50kHz Cutoff DSD FILTER 60kHz Cutoff 70kHz Cutoff Standard Rich 1 Rich 2 SU-9 MENU Rich 3 Tube 1 SOUND COLOR Tube 2 Tube 3 Crystal 1 Crystal 2 Crystal 3 VOL VARIABLE PRE MODE...
  • Page 20 MQA audio, it is suggested to adjust the volume of the computer to the maximum for the best audio output. The SU-9 LED next to MQA logo glows green or blue to indicate that the unit is decoding and playing an MQA stream or file, and denotes provenance to ensure that the sound is identical to that of the source material.
  • Page 21 Instructions NPUT OPTICAL COAXIAL BLUETOOTH FILTER (This setup is only valid for non-MQA PCM format. Products with a full MQA Decoder unfold the file to deliver the highest possible sound quality. At this level of playback you are hearing what the artists created in the studio – with precise file and platform-specific DAC compensation and management.) Fast Linear Slow Linear...
  • Page 22 PRE MODE Volume control enable or disable. Vol Fixed : In this mode, volume is fixed on max output level, and the SU-9 will ignore the volume operations. Vol Variable: In this mode, volume can be adjust by remote controller, and make SU-9 a pre-amplifier.
