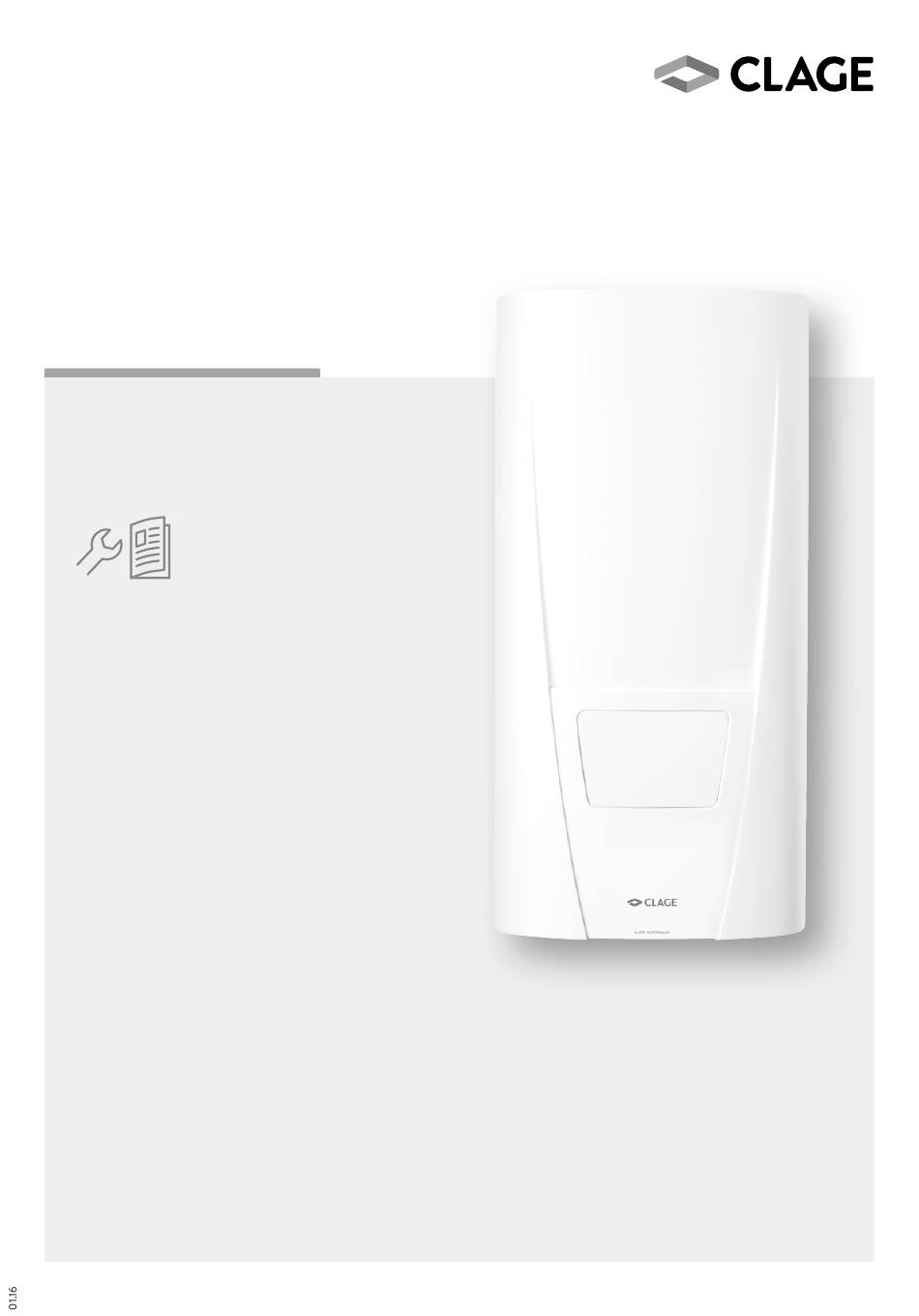

- Page 1 Montageanleitung für den Fachhandwerker Installing instructions for the professional E-Durchlauferhitzer DBX E-instant water heater DBX > >...
-
Page 2: Table Of Contents
DBX 18..27 BASITRONIC ® Inhaltsverzeichnis Contents 1. Übersichtsdarstellung ....... 3 1. -
Page 3: Übersichtsdarstellung
CLAGE 1. Übersichtsdarstellung 1. Overview Bei Ersatzteilbestellungen stets Gerätetyp und Serien When ordering spare parts, please always specify the nummer angeben! appliance model and serial number. Wandhalter Wall bracket Geräteunterteil Bottom part Verbindungsrohr DBX Gerätehaube Connecting pipe DBX hood Rückflussverhinderer... -
Page 4: Sicherheitshinweise
The latest version of the instructions can be found online at Die jeweils aktuelle Ausgabe dieser Anleitung ist online verfügbar www.clage.com. unter: www.clage.de/downloads • Benutzen Sie das Gerät nur, nachdem es korrekt • Do not use the appliance until it has been correctly instal liert wurde und wenn es sich in technisch ein- installed and unless it is in perfect working order. -
Page 5: Technische Daten
CLAGE 3. Technische Daten 3. Technical specifications DBX 18 .. 27 BASITRONIC ® Model DBX 18 DBX 21 DBX 24 DBX 27 Energieeffizienzklasse Energy efficiency class Nennleistung / -strom 18 kW (26 A) 21 kW (30 A) 24 kW (35 A) -
Page 6: Abmessungen
DBX 18..27 BASITRONIC ® 4. Abmessungen 4. Dimensions Maßangaben in mm Dimensions in mm... -
Page 7: Installation
CLAGE 5. Installation 5. Installation Zu beachten sind: The following regulations must be observed: • VDE 0100 • EN 806 • EN 806 • Installation must comply with all • Bestimmungen der örtlichen statutory regulations, as well as Energie und Wasser versorgungs... -
Page 8: Montagezubehör
DBX 18..27 BASITRONIC ® 5. Installation 5. Installation Montagezubehör Mounting accessories Für Installationen bei schwierigen For installations under difficult conditions, Einbaubedingungen gibt es dieses these mounting accessories are available: Montagezubehör: Mounting kit RDX Montagerahmen RDX (Art. no. 34100) (Art.Nr. 34100) The instant water heater can be installed by means of this mounting kit in the Mit Hilfe dieses Montagerahmens kann... -
Page 9: Wandhalter Montieren
CLAGE 5. Installation 5. Installation Wandhalter montieren Installing the wall bracket Hinweis: Wenn Sie diesen Durchlauf- Note: If you install this instantaneous erhitzer im Austausch gegen ein anderes water heater in exchange for a conven- Fabrikat montieren, müssen in der Regel tional instantaneous water heater, there keine neuen Löcher für den Wandhalter... -
Page 10: Anschlussstücke Installieren
DBX 18..27 BASITRONIC ® 5. Installation 5. Installation Anschlussstücke installieren Installing connection pieces Hinweis: Ziehen Sie die Überwurf Note: Fasten the screw nuts with cau muttern maßvoll an, um die notwen tion, to avoid damage to the valves or dige Dichtheit zu erreichen, ohne die the piping system. - Page 11 CLAGE 5. Installation 5. Installation 5. Öffnen Sie die Wasser zuleitung und 5. Open the water supply line to the unit drehen Sie das Absperr ventil (a) im and slowly open (position “open“) the geschlossen Kalt wasser anschluss stück lang sam auf...
-
Page 12: Aufputzmontage
DBX 18..27 BASITRONIC ® 6. Aufputzmontage 6. Direct connection Hinweis: Ziehen Sie die Überwurf Note: Fasten the screw nuts with cau muttern maßvoll an, um die notwen tion, to avoid damage to the valves or dige Dichtheit zu erreichen, ohne die the piping system. -
Page 13: Elektroanschluss
Durchlauferhitzer (CLAGE Art.Nr. for electronic instantaneous water heaters 82250) an den Außenleiter L angeschlos- (CLAGE no. 82250) can be connected to sen werden. phase conductor L Um im niedrigen Leistungsbereich des To avoid possible jitter of the load shed-... -
Page 14: Elektroanschluss Von Unten
DBX 18..27 BASITRONIC ® 7. Elektroanschluss 7. Electrical connection Elektroanschluss von unten Electrical connection from below Hinweis: Bei Bedarf kann die Anschluss klemme in den oberen Note: If necessary, the connecting ter Geräte bereich verlegt werden. Bitte minal can be displaced to the upper folgen Sie hierzu den Anweisungen im part of the appliance. -
Page 15: Elektroanschluss Von Oben
CLAGE 7. Elektroanschluss 7. Electrical connection Elektroanschluss von oben Electrical connection from above Vergewissern Sie sich vor dem Anschließen des Gerätes an das elekt Check that the power supply is rische Netz, dass die Stromversorgung switched off prior to electrical con... -
Page 16: Erstinbetriebnahme
DBX 18..27 BASITRONIC ® 8. Erstinbetriebnahme 8. Initial operation Vor dem elektrischen Anschluss das Before making the electrical connec Leitungsnetz und das Gerät durch tion, fill the mains and the appliance mehrfaches, langsames Öffnen und with water by carefully opening and Schließen der Warmwasserarmatur closing the hot water tap in order to mit Wasser füllen und so voll stän... -
Page 17: Wartungsarbeiten
CLAGE 9. Wartungsarbeiten 9. Maintenance work Wartungsarbeiten dürfen nur von Maintenance work must only be con einem anerkannten Fachhand ducted by an authorised professional. werksbetrieb durchgeführt werden. Reinigung und Wechsel des Cleaning and replacing the Filtersiebes im Anschlussstück filter strainer... -
Page 18: Reinigung U. Wechsel Des Filtersiebes Bei Aufputzanschluss
DBX 18..27 BASITRONIC ® 9. Wartungsarbeiten 9. Maintenance work Reinigung und Wechsel Cleaning and replacing des Filtersiebes bei the filter strainer if direct Aufputzanschluss connected The cold water connection of this instan- Der Kaltwasseranschluss dieses Durch lauf- taneous water heater is equipped with a erhitzers ist mit einem Sieb ausgestattet. -
Page 19: Umwelt Und Recycling
CLAGE 10. Umwelt und Recycling 10. Environment and recycling Ihr Produkt wurde aus hochwertigen, Your product was manufactured from wiederverwendbaren Materialien und high-quality, reusable materials and Kompo nenten hergestellt. Beachten Sie components. Please respect in case of bei einer Entsorgung, dass elektrische discarding that electrical devices should Geräte am Ende ihrer Lebensdauer vom... - Page 20 CLAGE GmbH Pirolweg 1–5 21337 Lüneburg Deutschland Telefon: +49 4131 8901-0 Telefax: +49 4131 83200 E-Mail: service@clage.de Internet: www.clage.de Technische Änderungen, Änderungen der Ausführung und Irrtum vorbehalten. Subject to technical changes, design changes and errors. 01.16 9120-34342...
