Summary of Contents for OSTBERG IRB 500 F3 EC

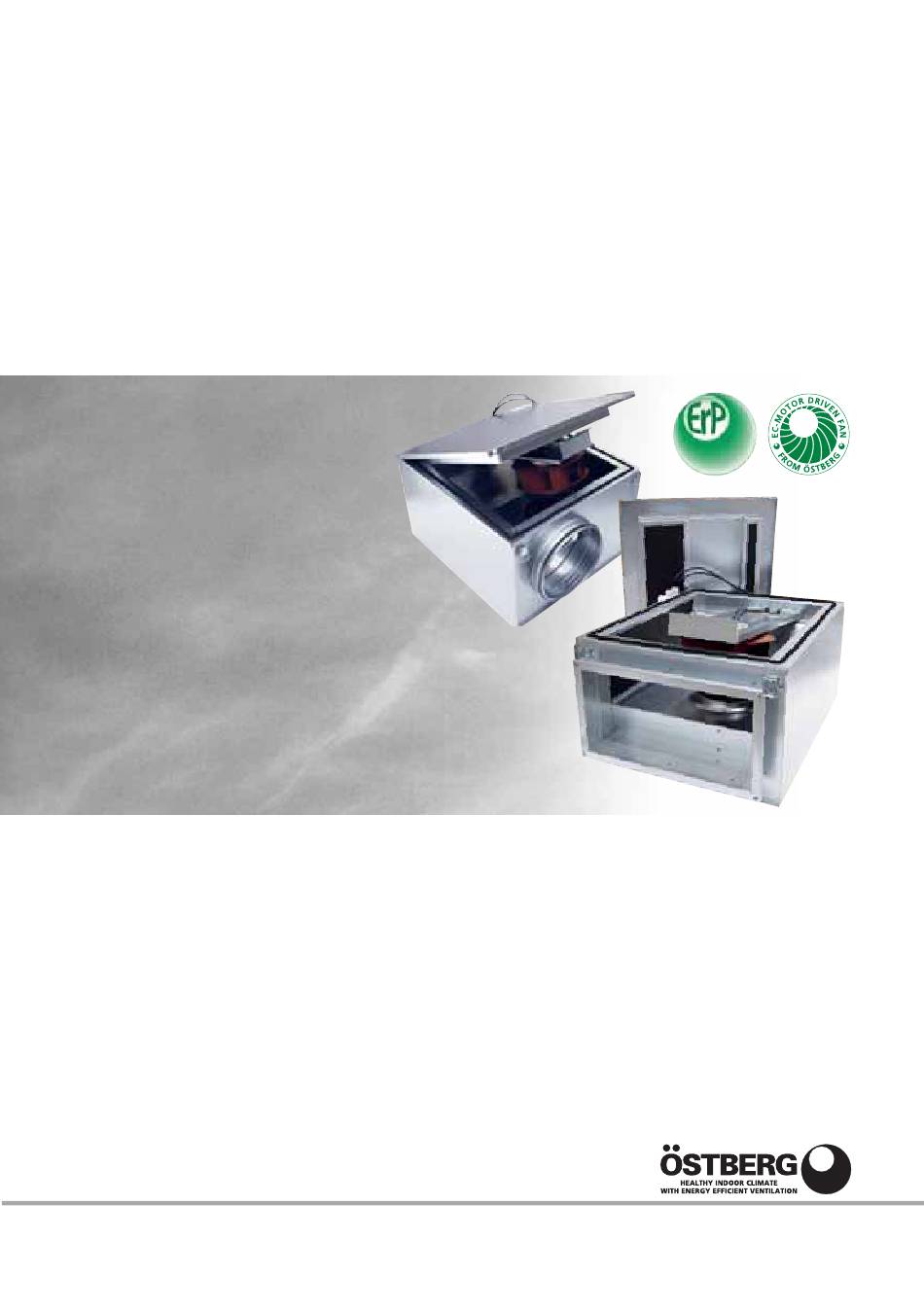

- Page 1 Bruksanvisning Directions for use SVENSK/ENGLISH VERSION...
- Page 2 Denna bruksanvisning omfattar följande produkter: IRB Cirkulär och rektangulär. Scanna QR-koden på produktetiketten eller besök www.ostberg.com för ytterligare information om produkten. B E S K R I V N I N G IRB är en isolerad kanalfläkt med bakåtböjda skovlar på...
- Page 3 S V E N S K A I N S T A L L A T I O N • Fläkten monteras enligt luftriktningspilen. EC-MOTOR • Fläkten kanalansluts eller förses med berörings- • Varvtalsreglering av EC- skydd. motor kan göras med den •...
- Page 4 S V E N S K A D R I F T För tekniska data se produktetikett. • att anslutningsspänningen ligger inom +6% till –10% Före idrifttagande kontrollera: av märkspänningen. • att strömstyrkan inte överstiger den på etiketten • att inga missljud hörs vid uppstart. angivna, med mer än 5%.
- Page 5 S V E N S K A F E L S Ö K N I N G EC-motor med lysdiod För fläkttyp IRB 250 E1 t.o.m IRB 500 F3 EC, IRB 500x250 E1 t.o.m 1000x500 F3 EC. Driftsförhållanden indikeras med en blinkande kod från lysdioden.
- Page 6 S V E N S K A F E L S Ö K N I N G Relä K1 Orsak Kontrollera Åtgärd (för fabriks- Förklaring inställnings- funktion) Relä ej draget HALL-IC Enheten stänger av motorn. anslutning Felaktig signal från Hall-ICs, Automatisk omstart om inte 11-14 fwl i kommunikationen.
-
Page 7: Eg-Försäkran Om Överensstämmelse
Tillverkare: AB C.A. ÖSTBERG Industrigatan 2 774 35 Avesta Tel nr 0226 - 860 00 Fax nr 0226 - 860 05 www.ostberg.com info@ostberg.com Org. nr 556301-2201 Produkter: Kanalfläktar IRB Lågspänningsdirektivet (LVD) 2006/95/EG Harmoniserande standarder: • EN 60335-1:2002 ”Elektriska hushållsapparater och liknande bruksföremål - Säkerhet - Del 1: Allmänna fordringar”... -
Page 8: H O W T O H A N D L E
This directions for use contains following products: IRB circular and rectangular. Scan the QR code on the product label or visit www.ostberg.com for further information about the product. D E S C R I P T I O N IRB is an insulated in-line duct fan with backward cur- The fan is equipped with ErP approved external ved impeller and swing-out design. - Page 9 E N G L I S H I N S T A L L A T I O N • The fan must be installed according to the air direc- EC-MOTOR tion label on the fan. • Speed regulating of EC •...
- Page 10 E N G L I S H O P E R A T I O N For technical data please see the product label. • the connecting voltage is in between +6% to –10% Before starting, make sure that: of the rated voltage. •...
- Page 11 F A U L T D E T E C T I O N EC motor with LED flashing code For fan type IRB 250 E1 to IRB 500 F3 EC, IRB 500x250 E1 to 1000x500 F3 EC. Operating conditions are indicated by the status LED with flashing code.
- Page 12 E N G L I S H F A U L T D E T E C T I O N Relays K1 Cause Reaction of Controller Adjustment Code (for function Explanation factory setting) De-energized, HALL-IC Controller turns the motor off. terminals Incorrect signal from the Hall-ICs, Automatic restart if no more...
-
Page 13: Ec Declaration Of Conformity
Manufacturer: AB C.A. ÖSTBERG Industrigatan 2 SE-774 35 Avesta, Sweden Tel No +46 226 860 00 Fax No +46 226 860 05 www.ostberg.com info@ca-ostberg.se VAT No SE556301220101 Products: Duct fans IRB Low Voltage Directive (LVD) 2006/95/EG Harmonised standards: •... - Page 14 AB C.A. ÖSTBERG Box 54, SE-774 22 Avesta, Sweden Industrigatan 2, Avesta Tel: +46 226 860 00. Fax: +46 226 860 05 Email: info@ostberg.com www.ostberg.com...
