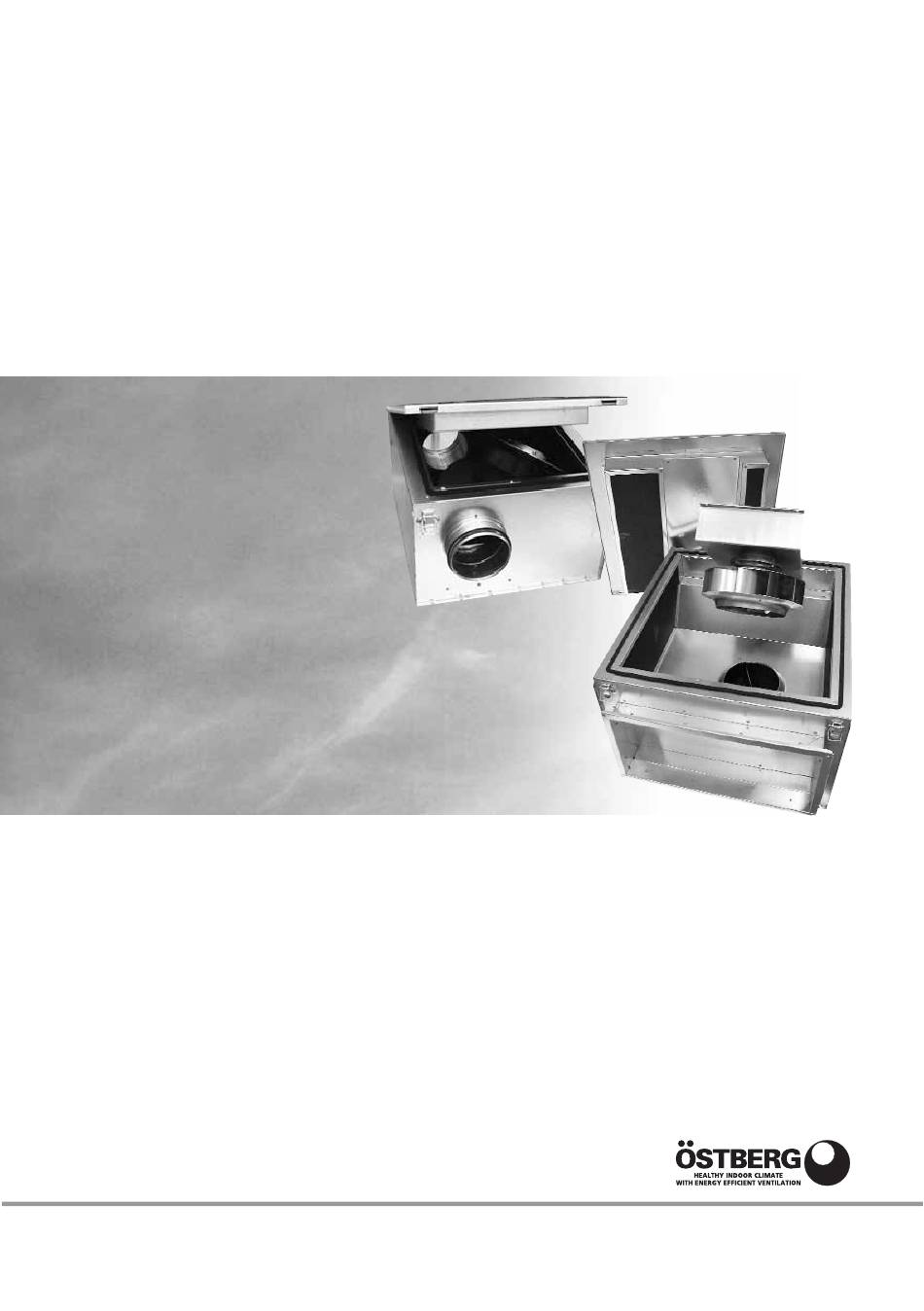

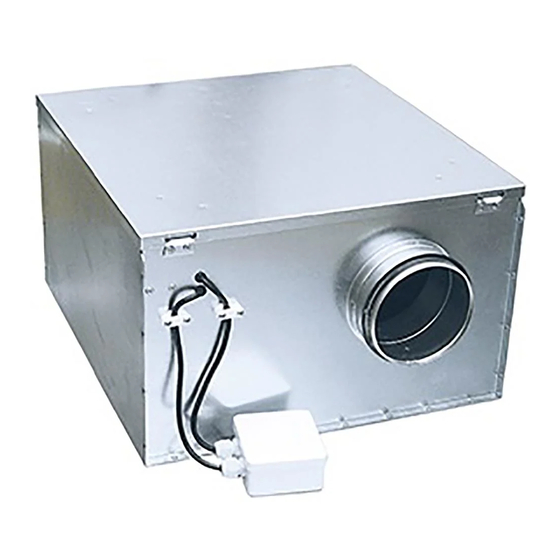

Bruksanvisning
Directions for use
IRB 125 B1 EC, IRB 160 B1 EC, IRB 200 A1 EC, IRB 250 A1 EC
IRB 315 A1 EC, IRB 400 A1 EC, IRB 500 A1 EC
IRB 400x200 C1 EC, IRB 500x250 B1 EC, IRB 500x250 E1 EC
IRB 600x300 B1 EC, IRB 600x300 E3 EC, IRB 600x350 A1 EC, IRB 600x350 E3 EC
IRB 700x400 B3 EC, IRB 700x400 E3 EC, IRB 800x500 A3 EC, IRB 800x500 E3 EC
IRB 1000x500 B3 EC, IRB 1000x500 F3 EC
SVENSK/ENGLISH VERSION

Advertisement

loading
Need help?

Need help?

Do you have a question about the IRB 125 B1 EC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for OSTBERG IRB 125 B1 EC

Summary of Contents for OSTBERG IRB 125 B1 EC

  • Page 1 Bruksanvisning Directions for use IRB 125 B1 EC, IRB 160 B1 EC, IRB 200 A1 EC, IRB 250 A1 EC IRB 315 A1 EC, IRB 400 A1 EC, IRB 500 A1 EC IRB 400x200 C1 EC, IRB 500x250 B1 EC, IRB 500x250 E1 EC...
  • Page 2 S V E N S K A Denna bruksanvisning omfattar följande produkter: Cirkulära IRB 125 B1 EC, IRB 160 B1 EC, IRB 200 A1 EC, IRB 250 A1 EC, IRB 315 A1 EC, IRB 400 A1 EC och IRB 500 A1 EC.
  • Page 3 I N S T A L L A T I O N • Fläkten monteras enligt luftriktningspilen. • Ett kopplingsschema finns applicerad på insidan av • Fläkten kanalanslutes eller förses med berörings- eldosans lock eller levereras separat. skydd. • Kontrollera att fläkten är monterad och elektriskt •...

  • Page 4: Tekniska Data

    T E K N I S K A D A T A Spänning Ström Effekt Varvtal Vikt Kopplings- Isolations- Skyddsklass V/Hz schema klass, motor motor IRB 125 B1 EC 230/50 0,75 3555 4040143 IP 44 IRB 160 B1 EC 230/50 0,75 3665 4040143 IP 44...
  • Page 5 K O P P L I N G S S C H E M A 4 0 4 0 1 4 3 Enfas, 230V 4 0 4 0 1 4 4 Enfas, 230 V 4 0 4 0 1 4 7 4 0 4 0 1 4 5 3-fas, 400 V Enfas, 230 V...
  • Page 6 L pA : A-vägd ljudtrycksnivå i dB(A) enligt normerad A-vägskor rektion och hänförd till rumsabsorbtionen 20 m med halvsfärisk utbredning och 3 m avstånd. IRB 125 B1 EC 10 V, 117 l/s 200 Pa L pA L wA tot dB (A)
  • Page 7 IRB 200 A1 EC 10 V, 170 l/s 150 Pa L pA L wA tot dB (A) Omgivning Inloppskanal Utloppskanal 8 V, 155 l/s 120 Pa Omgivning Inloppskanal Utloppskanal 6 V, 135 l/s 90 Pa Omgivning Inloppskanal Utloppskanal 4 V, 105 l/s 45 Pa Omgivning Inloppskanal Utloppskanal...
  • Page 8 IRB 315 A1 EC 10 V, 540 l/s 200 Pa L pA L wA tot dB (A) Omgivning Inloppskanal Utloppskanal 8,5 V, 460 l/s 150 Pa Omgivning Inloppskanal Utloppskanal 7 V, 375 l/s 100 Pa Omgivning Inloppskanal Utloppskanal 5 V, 260 l/s 45 Pa Omgivning Inloppskanal Utloppskanal...
  • Page 9 IRB 500 A1 EC 10 V, 1180 l/s 200 Pa L pA L wA tot dB (A) Omgivning Inloppskanal Utloppskanal 8,5 V, 1000 l/s 145 Pa Omgivning Inloppskanal Utloppskanal 7 V, 800 l/s 95 Pa Omgivning Inloppskanal Utloppskanal 5 V, 580 l/s 45 Pa Omgivning Inloppskanal Utloppskanal...
  • Page 10 IRB 500x250 B1 EC 10V, 284 l/s, 250 Pa L pA L wA tot dB (A) Omgivning Inloppskanal Utloppskanal 8,5V, 246 l/s, 198 Pa Omgivning Inloppskanal Utloppskanal 7V, 207 l/s, 131 Pa Omgivning Inloppskanal Utloppskanal 5V, 169 l/s, 88 Pa Omgivning Inloppskanal Utloppskanal...
  • Page 11 IRB 600x300 B1 EC 10V, 809 l/s, 400 Pa L pA L wA tot dB (A) Omgivning Inloppskanal Utloppskanal 8V, 651 l/s, 260 Pa Omgivning Inloppskanal Utloppskanal 6V, 512 l/s, 135 Pa Omgivning Inloppskanal Utloppskanal 4V, 326 l/s, 55 Pa Omgivning Inloppskanal Utloppskanal...
  • Page 12 IRB 600x350 A1 EC 10V, 795 l/s, 500 Pa L pA L wA tot dB (A) Omgivning Inloppskanal Utloppskanal 8V, 660 l/s, 320 Pa Omgivning Inloppskanal Utloppskanal 6V, 485 l/s, 175 Pa Omgivning Inloppskanal Utloppskanal 4V, 295 l/s, 75 P Omgivning Inloppskanal Utloppskanal...
  • Page 13 IRB 700x400 B3 EC 10V, 1437 l/s, 500 Pa L pA L wA tot dB (A) Omgivning Inloppskanal Utloppskanal 8V, 1167 l/s, 320 Pa Omgivning Inloppskanal Utloppskanal 6V, 832 l/s, 180 Pa Omgivning Inloppskanal Utloppskanal 4V, 488 l/s, 80 Pa Omgivning Inloppskanal Utloppskanal...
  • Page 14 IRB 800x500 A3 EC 10V, 1671 l/s, 350 Pa L pA L wA tot dB (A) Omgivning Inloppskanal Utloppskanal 8V, 1321 l/s, 230 Pa Omgivning Inloppskanal Utloppskanal 6V, 976 l/s, 125 Pa Omgivning Inloppskanal Utloppskanal 4V, 644 l/s, 50 Pa Omgivning Inloppskanal Utloppskanal...
  • Page 15 IRB 1000x500 B3 EC 10V, 2251 l/s, 350 Pa L pA L wA tot dB (A) Omgivning Inloppskanal Utloppskanal 8V, 1794 l/s, 230 Pa Omgivning Inloppskanal Utloppskanal 6,5V, 1404 l/s, 150 Pa Omgivning Inloppskanal Utloppskanal 4,5V, 963 l/s, 65 Pa Omgivning Inloppskanal Utloppskanal...
  • Page 16 T R Y C K - O C H F L ö D E S D I A G R A M T R Y C K / F L Ö D E IRB 125 B1 EC IRB 160 B1 EC E F F E K T / F L Ö...
  • Page 17 T R Y C K - O C H F L ö D E S D I A G R A M T R Y C K / F L Ö D E IRB 315 A1 EC IRB 400 A1 EC E F F E K T / F L Ö...
  • Page 18 T R Y C K - O C H F L ö D E S D I A G R A M T R Y C K / F L Ö D E IRB 500x250 B1 EC IRB 500x250 E1 EC E F F E K T / F L Ö...
  • Page 19 T R Y C K - O C H F L ö D E S D I A G R A M T R Y C K / F L Ö D E IRB 600x350 A1 EC IRB 600x350 E3 EC E F F E K T / F L Ö...
  • Page 20 T R Y C K - O C H F L ö D E S D I A G R A M T R Y C K / F L Ö D E IRB 800x500 A3 EC IRB 800x500 E3 EC E F F E K T / F L Ö...
  • Page 21 M Å T T S K I S S E R (mm) IRB 125 EC IRB 400 EC IRB 160 EC IRB 500 EC IRB 200 EC IRB 250 EC IRB 315 EC...
  • Page 22 M Å T T S K I S S E R (mm) IRB 400x200 C1 EC IRB 800x500 A3 EC / IRB 800x500 E3 EC IRB 500x250 B1 EC / IRB 500x250 E1 EC IRB 1000x500 B3 EC / IRB 1000x500 F3 EC IRB 600x300 B1 EC / IRB 600x300 E3 EC IRB 600x350 A1 EC / IRB 600x350 E3 EC IRB 700x400 B3 EC / IRB 700x400 E3 EC...
  • Page 23 D R I F T Vid idrifttagande kontrollera: • att strömstyrkan inte överstiger den på etiketter • att inga missljud hörs vid uppstart. angivna, med mer än 5%. • att rotationsriktningen vid trefasmotorer är enligt • att anslutningsspänningen ligger inom +6% till –10% etikett.
  • Page 24 F E L S Ö K N I N G För fläkttyp IRB 315 A1/400 A1/500 A1 EC, IRB 600x300B1/600x300 E3/600x350 A1/600x350 E3/700x400 B3/ 700x400 E3/800x500 A3/800x500 E3/1000x500 B3/1000x500 F3 EC. Driftsförhållanden indikeras med en blinkande kod från lysdioden. För IRB 315 A1 EC och IRB 500x250 E1 EC endast larmrelä. Relä...
  • Page 25 Relä K1 Orsak Kontrollera Åtgärd (för fabriks- Förklaring inställnings- funktion) Relä ej draget HALL-IC Enheten stänger av motorn. anslutning Felaktig signal från Hall-ICs, Automatisk omstart om inte 11-14 fwl i kommunikationen. mer fel hittas. bruten. Relä ej draget Linjefel (endast för 3-fas motorer) anslutning Enheten är försedd med en inbyggd Efter en avstängning, görs ett...

  • Page 26: Eg-Försäkran Om Överensstämmelse

    Org. nr 556301-2201 Produkter: IRB 125 B1 EC, IRB 160 B1 EC, IRB 200 A1 EC, IRB 250 A1 EC, IRB 315 A1 EC, IRB 400 A1 EC och IRB 500 A1 EC. IRB 400x200 C1 EC, IRB 500x250 B1 EC, IRB 500x250 E1 EC,...

  • Page 27: Ec Declaration Of Conformity

    VAT No SE556301-2201 Products: IRB 125 B1 EC, IRB 160 B1 EC, IRB 200 A1 EC, IRB 250 A1 EC, IRB 315 A1 EC, IRB 400 A1 EC and IRB 500 A1 EC. IRB 400x200 C1 EC, IRB 500x250 B1 EC, IRB 500x250 E1 EC,...
  • Page 28 E N G L I S H This directions for use contains following products: Circular IRB 125 B1 EC, IRB 160 B1 EC, IRB 200 A1 EC, IRB 250 A1 EC, IRB 315 A1 EC, IRB 400 A1 EC and IRB 500 A1 EC.
  • Page 29 I N S T A L L A T I O N • The fan must be installed according to the air direc- • A wiring diagram is applied on the inside of the junc- tion label on the fan. tion box or separately enclosed.

  • Page 30: Technical Data

    T E C H N I C A L D A T A Voltage Current Input Speed Weight Wiring Insulation Motor V/Hz diagram class, motor motor IRB 125 B1 EC 230/50 0,75 3555 4040143 IP 44 IRB 160 B1 EC 230/50 0,75 3665 4040143 IP 44...
  • Page 31 W I R I N G D I A G R A M 4 0 4 0 1 4 3 Single phase, 230V 4 0 4 0 1 4 4 Single phase, 230 V 4 0 4 0 1 4 5 4 0 4 0 1 4 7 3-phase, 400 V Single phase, 230 V...

  • Page 32: Sound Data

    A-weightening correction and relating to an effective absorption area of 20 m with half spherical translation at a dis- tance of 3 metres. IRB 125 B1 EC 10 V, 117 l/s 200 Pa L pA L wA tot dB (A)
  • Page 33 IRB 200 A1 EC 10 V, 170 l/s 150 Pa L pA L wA tot dB (A) Environment Inlet Outlet 8 V, 155 l/s 120 Pa Environment Inlet Outlet 6 V, 135 l/s 90 Pa Environment Inlet Outlet 4 V, 105 l/s 45 Pa Environment Inlet Outlet...
  • Page 34 IRB 315 A1 EC 10 V, 540 l/s 200 Pa L pA L wA tot dB (A) Environment Inlet Outlet 8,5 V, 460 l/s 150 Pa Environment Inlet Outlet 7 V, 375 l/s 100 Pa Environment Inlet Outlet 5 V, 260 l/s 45 Pa Environment Inlet Outlet...
  • Page 35 IRB 500 A1 EC 10 V, 1180 l/s 200 Pa L pA L wA tot dB (A) Environment Inlet Outlet 8,5 V, 1000 l/s 145 Pa Environment Inlet Outlet 7 V, 800 l/s 95 Pa Environment Inlet Outlet 5 V, 580 l/s 45 Pa Environment Inlet Outlet...
  • Page 36 IRB 500x250 B1 EC 10V, 284 l/s, 250 Pa L pA L wA tot dB (A) Environment Inlet Outlet 8,5V, 246 l/s, 198 Pa Environment Inlet Outlet 7V, 207 l/s, 131 Pa Environment Inlet Outlet 5V, 169 l/s, 88 Pa Environment Inlet Outlet...
  • Page 37 IRB 600x300 B1 EC 10V, 809 l/s, 400 Pa L pA L wA tot dB (A) Environment Inlet Outlet 8V, 651 l/s, 260 Pa Environment Inlet Outlet 6V, 512 l/s, 135 Pa Environment Inlet Outlet 4V, 326 l/s, 55 Pa Environment Inlet Outlet...
  • Page 38 IRB 600x350 A1 EC 10V, 795 l/s, 500 Pa L pA L wA tot dB (A) Environment Inlet Outlet 8V, 660 l/s, 320 Pa Environment Inlet Outlet 6V, 485 l/s, 175 Pa Environment Inlet Outlet 4V, 295 l/s, 75 P Environment Inlet Outlet...
  • Page 39 IRB 700x400 B3 EC 10V, 1437 l/s, 500 Pa L pA L wA tot dB (A) Environment Inlet Outlet 8V, 1167 l/s, 320 Pa Environment Inlet Outlet 6V, 832 l/s, 180 Pa Environment Inlet Outlet 4V, 488 l/s, 80 Pa Environment Inlet Outlet...
  • Page 40 IRB 800x500 A3 EC 10V, 1671 l/s, 350 Pa L pA L wA tot dB (A) Environment Inlet Outlet 8V, 1321 l/s, 230 Pa Environment Inlet Outlet 6V, 976 l/s, 125 Pa Environment Inlet Outlet 4V, 644 l/s, 50 Pa Environment Inlet Outlet...
  • Page 41 IRB 1000x500 B3 EC 10V, 2251 l/s, 350 Pa L pA L wA tot dB (A) Environment Inlet Outlet 8V, 1794 l/s, 230 Pa Environment Inlet Outlet 6,5V, 1404 l/s, 150 Pa Environment Inlet Outlet 4,5V, 963 l/s, 65 Pa Environment Inlet Outlet...
  • Page 42 P R E S S U R E A N D F L O W D I A G R A M S P R E S S U R E / F L O W IRB 125 B1 EC IRB 160 B1 EC...
  • Page 43 P R E S S U R E A N D F L O W D I A G R A M S P R E S S U R E / F L O W IRB 315 A1 EC IRB 400 A1 EC I N P U T / F L O W IRB 315 A1 EC...
  • Page 44 P R E S S U R E A N D F L O W D I A G R A M S P R E S S U R E / F L O W IRB 500x250 B1 EC IRB 500x250 E1 EC I N P U T / F L O W IRB 500x250 B1 EC...
  • Page 45 P R E S S U R E A N D F L O W D I A G R A M S P R E S S U R E / F L O W IRB 600x350 A1 EC IRB 600x350 E3 EC I N P U T / F L O W IRB 600x350 A1 EC...
  • Page 46 P R E S S U R E A N D F L O W D I A G R A M S P R E S S U R E / F L O W IRB 800x500 A3 EC IRB 800x500 E3 EC I N P U T / F L O W IRB 800x500 A3 EC...

  • Page 47: Dimensions (Mm)

    D I M E N S I O N S (mm) IRB 125 EC IRB 400 EC IRB 160 EC IRB 500 EC IRB 200 EC IRB 250 EC IRB 315 EC...
  • Page 48 D I M E N S I O N S (mm) IRB 400x200 C1 EC IRB 800x500 A3 EC / IRB 800x500 E3 EC IRB 1000x500 B3 EC / IRB 1000x500 F3 EC IRB 500x250 B1 EC / IRB 500x250 E1 EC IRB 600x300 B1 EC / IRB 600x300 E3 EC IRB 600x350 A1 EC / IRB 600x350 E3 EC IRB 700x400 B3 EC / IRB 700x400 E3 EC...
  • Page 49 O P E R A T I O N When starting, make sure that: • no noise appears when starting the fan. • the current does not exceed more than +5% of what • the rotation direction at 3-phase motors are accor- is stated on the label.
  • Page 50 F A U L T D E T E C T I O N For fan type IRB 315 A1/400 A1/500 A1 EC, IRB 600x300B1/600x300 E3/600x350 A1/600x350 E3/700x400 B3/ 700x400 E3/800x500 A3/800x500 E3/1000x500 B3/1000x500 F3 EC. Operating conditions are indicated by the status LED with flashing code. IRB 315 EC and IRB 500x250 E1 EConly has alarm relay.
  • Page 51 Relays K1 Cause Reaction of Controller Adjustment Code (for function Explanation factory setting) De-energized, HALL-IC Controller turns the motor off. terminals Incorrect signal from the Hall-ICs, Automatic restart if no more 11-14 error in the commutation. fault is recongized. interrupted. De-energized, Line failure (only for 3 ~ types) terminals The device is provided with a built-in Following a shut off, a start up Checking power...
  • Page 52 AB C.A. ÖSTBERG Box 54, SE-774 22 Avesta, Sweden Industrigatan 2, Avesta Tel: +46 226 860 00. Fax: +46 226 860 05 Email: info@ca-ostberg.se www.ostberg.com...
