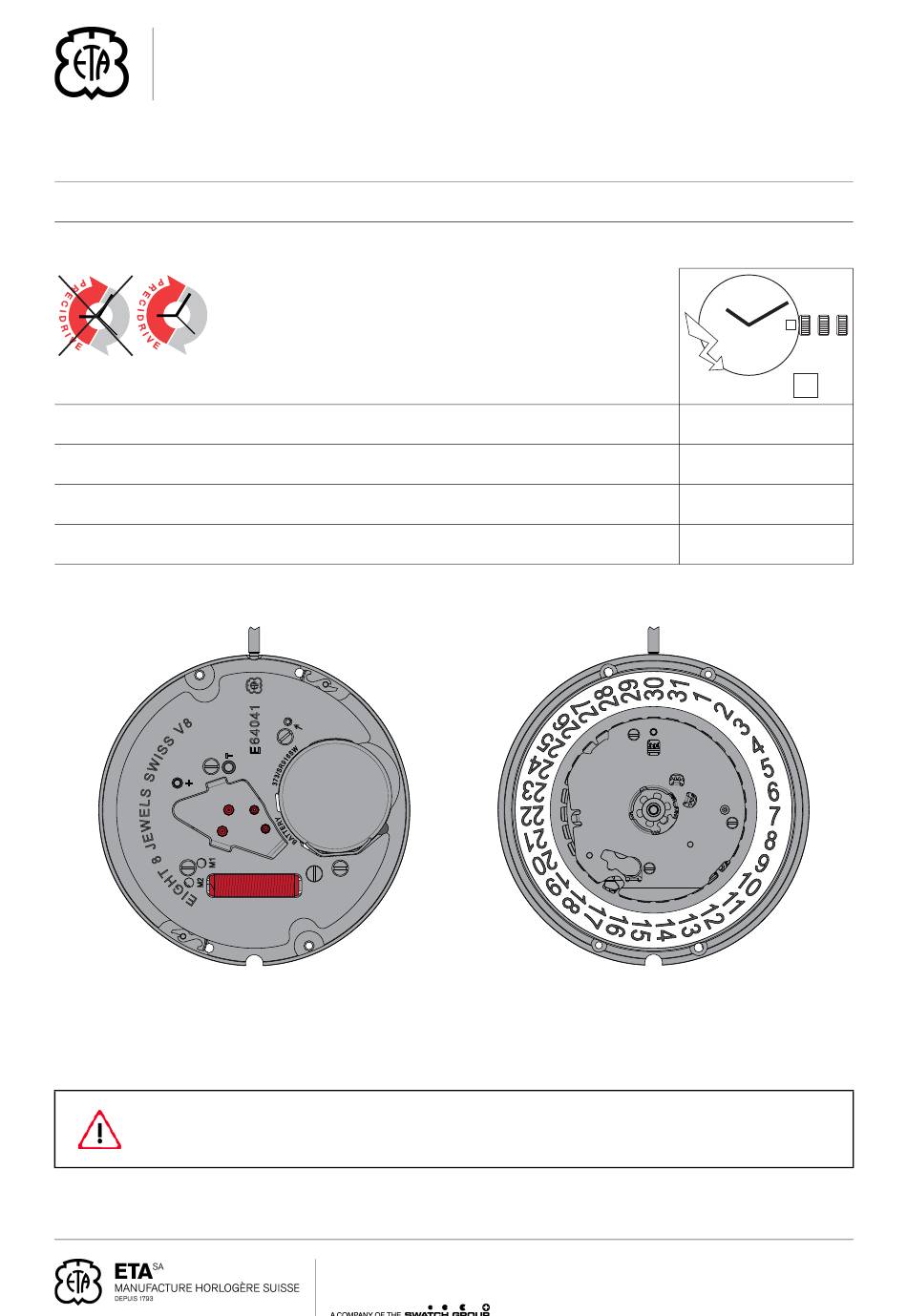

COMMUNICATION TECHNIQUE
TECHNISCHE MITTEILUNG
TECHNICAL COMMUNICATION
11 ½´´´ ETA E64.041
11 ½´´´ Ø 25,60 mm
Hauteur sur mouvement
Hauteur sur pile
Nombre de rubis
Fréquence
Les travaux de réparation et de révision ne doivent être effectués que par du personnel dûment formé.
Reparatur- und Revisionsarbeiten dürfen nur von ausgebildetem Fachpersonal ausgeführt werden.
The repair and reconditioning work must only be performed by properly trained personnel.
Höhe auf Werk
Höhe auf Batterie
Anzahl Rubine
Frequenz
ETA SA Manufacture Horlogère Suisse
SC Marketing & Communication | Bahnhofstrasse 9 | 2540 Grenchen | Switzerland
Phone +41 (0)32 655 71 11 | Fax +41 (0)32 655 71 74 | contact@eta.ch | www.eta.ch
Movement height
Height on battery
Number of jewels
Frequency
CT E64041 FDE 535851 04
12.07.2017
1
2
LONG
LIFE
1,95 mm
No 373:
2,10 mm
No 371:
2,50 mm
8
32'768 Hz
3
