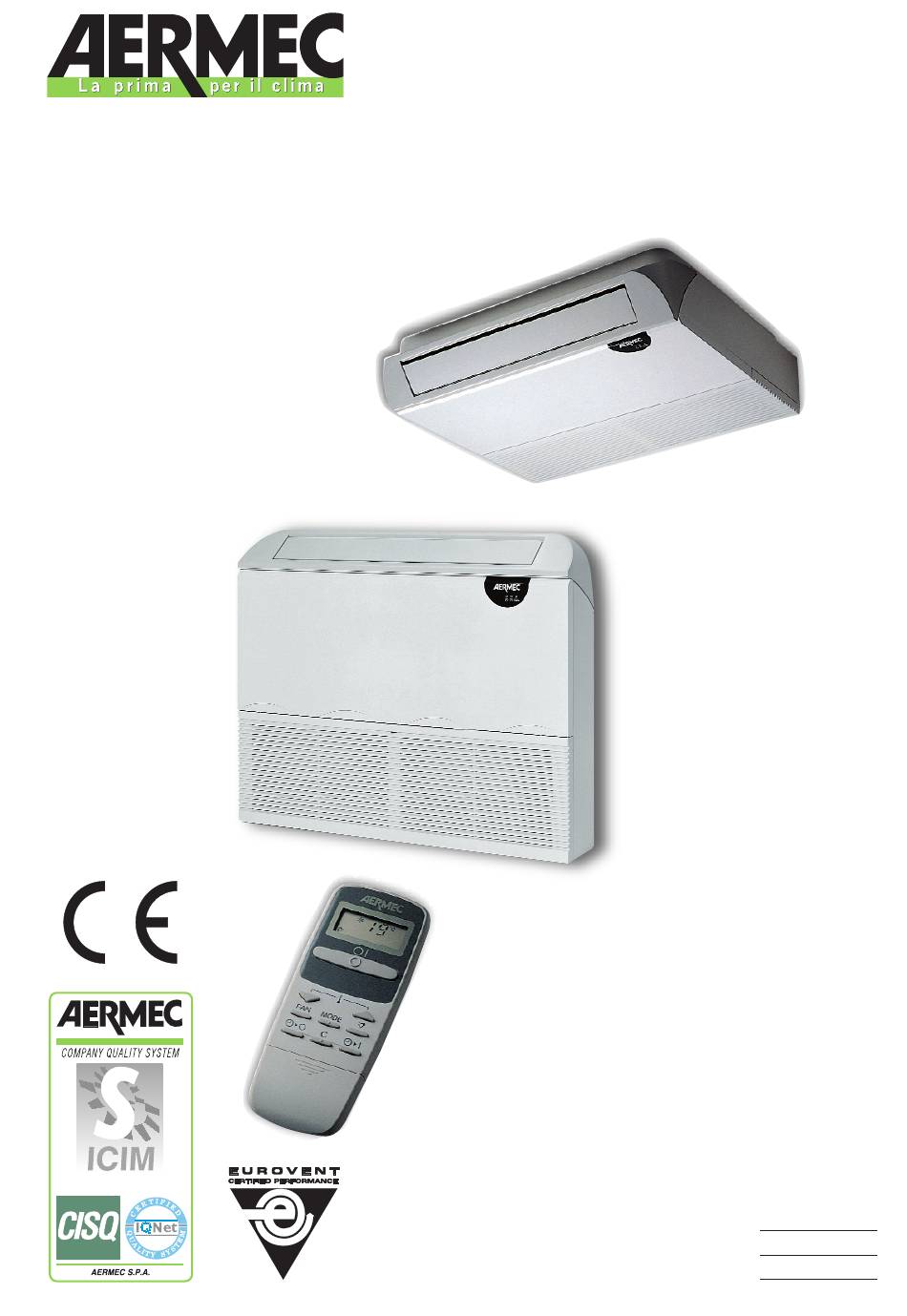

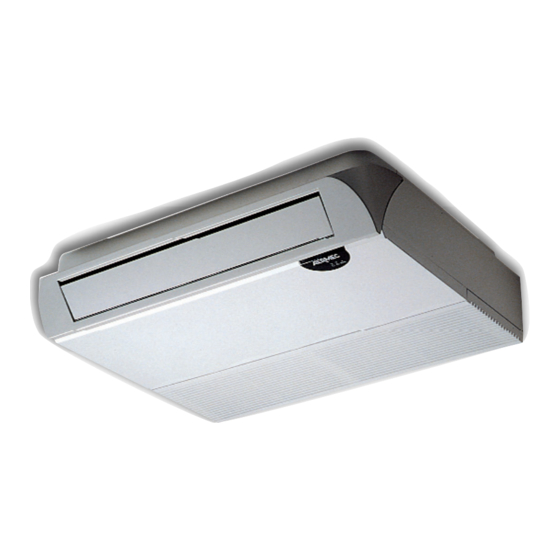

- Page 1 MANUALE TECNICO E D’INSTALLAZIONE TECHNICAL AND INSTALLATION BOOKLET MANUEL TECHNIQUE ET D’INSTALLATION TECH. UND INSTALLATIONSANLEITUNG Split system EX-M ISO 9001 - Cert. n° 0128/4 IEXPX Sostituisce - Replace 0703 Remplace - Ersetzt: 68255.02_00 68255.01_01/0310...
- Page 3 Directive de compatibilité électromagnetique EMC 89/336 EEC. Dieses Produkt darf ausschließlich in Verbindung mit den von AERMEC hergestellten CX, CXM und CWX-Einheiten installiert werden. Nachstehende Bescheinigung ist nur dann gültig, wenn AERMEC-Innen- und Außenheit gemäß der Einbauanleitung richtig miteinander verbunden werden.
-
Page 4: Table Of Contents
INDICE INDEX Pag. Pag. Componenti principali ............. Main components ............Caratteristiche generali ........... Main description .............. Descrizione dei componenti ..........Descriptions of components ..........Imballo ................Packing................Istruzioni per l’ installazione ........... Istallation instructions ............TAB. A: Portata aria ............13 TAB. -
Page 5: Componenti Principali
COMPONENTI PRINCIPALI MAIN COMPONENTS COMPOSANTS PRINCIPAUX HAUPTBESTANDTEILE 1 - Mobile di copertura 1 - Cabinet 1 - Meuble 1 - Verkleidungsgehäuse 2 - Scheda elettronica 2 - Electronic control 2 - Platine électronique 2 - Steuerplatine 3 - Gruppo ventilante 3 - Fan section 3 - Groupe de ventilation 3 - Lüftereinheit... -
Page 6: Caratteristiche Generali
CARATTERISTICHE GENERALI GENERAL CHARACTERISTICS I condizionatori split della serie EX-M sono costituiti da The EX-M series split air conditioners consist of an indoor unit un’unità interna per installazione orizzontale a soffitto o verti- for horizontal ceiling or vertical free-standing installation and cale a pavimento e da una unità... -
Page 7: Caractéristiques Générales
CARACTERISTIQUES GENERALES ALLGEMEINE MERKMALE Les climatiseurs split de la série EX-M sont constitués par une Die Klimaanlagen der Baureihe EX-M bestehen aus einer unité interne pour installation horizontale sur plafond ou verti- Inneneinheit zur Decken- bzw. freistehenden Bodenmontage cale au sol et une unité externe avec compresseur rotatif, à und einer Außeneinheit mit Rollkolbenverdichter, die durch raccorder entre elles par des lignes frigorifiques et électriques. -
Page 8: Istruzioni Per L' Installazione
INSTALLAZIONE INSTALLATION L'unità interna può essere installata in posizione verticale a The indoor unit can be installed in a vertical position (for pavimento od orizzontale a soffitto. floor installation), or horizontally (for ceiling installation). Per il montaggio procedere come segue: To assemble the unit, proceed as follows: - dopo aver tolto l'imballo alla macchina ed averla posta in posi- - remove the machine from the packing and place it in a ver-... - Page 9 INSTALLATION INSTALLATION L’unité interne peut être installée en position verticale au sol Die Inneneinheit kann am Boden oder an der Decke instal- liert werden. ou horizontale sur plafond. Bei der Montage folgendermaßen vorgehen: Pour le montage, procéder comme suit: - nachdem das Gerät aus der Verpackung genommen und - après avoir retiré...
- Page 10 SCARICO CONDENSA CONDENSATE DRAINAGE Durante il funzionamento in raffreddamento o in deumidifica- During cooling operation and dehumidification, the unit zione l’unità interna asporta umidità dall’aria. removes humidity from the air. Tale umidità si raccoglie in una bacinella all’interno dell’appa- The humidity is collected in the form of condensate in a tray recchio e deve essere convogliata all’esterno collegandosi al inside the unit, and must be directed to the exterior by means tubo flessibile.
- Page 11 EVACUATION CONDENSATION KONDENSATAUSLAß Durant le fonctionnement en refroidissement ou en déshumi- Während des Kühlbetriebs oder des Entfeuchtungsbetriebs dification, l’unité interne élimine l’humidité de l’air. entzieht die Inneneinheit der Luft Feuchtigkeit. Diese Cette humidité est récupérée dans un bac à l’intérieur de l’appa- Feuchtigkeit wird in einer Schale im Innern des Gerätes auf- reil et elle doit être acheminée à...
- Page 12 Ceiling installation Floor installation Installation sur plafond Installation au sol Deckenmontage Bodenmontage EX 070 M* EX 120 M EX 070 M EX 180 M EX 240 M Standard * = con ventilazione maggiorata • over power fan unit • avec ventilation majorée • Höherer Ventilatordrehzahl...
-
Page 13: Tabella Di Codifica Degli Allarmi
TAB. A PORTATA ARIA • AIR FLOW • DEBIT D’AIR • LUFTMENGE Velocità • Speed • Vitesse • Drehzahl EX 070 M EX 070 M* EX 120 M EX 180 M EX 240 M Minima • low • petite • minimale Media •... -
Page 14: Schemi Elettrici
LEGENDA PER SCHEMI ELETTRICI • WIRING DIAGRAMS LEGEND LEGENDE SCHEMAS ELECTRIQUES • SCHALTPLÄNE LEGENDE Contattore compressore • Compressor contactor Collegamenti da eseguire in loco Contacteur compresseur • Kompressorschutz Field wiring Raccordements à brancher sur le chantier Compressore • Compressor Am Aufstellungsort auszuführende Verdrahtung Compresseur Kompressor Componenti non forniti •... -
Page 15: Dimensioni E Spazi Tecnici Minimi
DIMENSIONI E SPAZI TECNICI MINIMI – DIMENSIONS AND MINIMUM TECHNICAL SPACE (mm) DIMENSIONS ET ESPACES TECHNIQUES MINIMUM – ABMESSUNGEN UND MINIMUM WANDABSTÄNDE (mm) Peso netto - Net weight - Poids net - Nettogewicht (kg) Mod. EX-M 070 - 120 EX-M 180 - 240 1100 Mod. - Page 16 I dati tecnici riportati nella presente documentazione non sono impegnativi. Les données figurant dans la présente documentation ne nous engagent pas. Aermec L’Aermec S.p.A. si riserva la facoltà di apportare in qualsiasi momento tutte le modifi- S.p.A. se réserve le droit d’apporter à tout moment toutes les modifications qu’elle che ritenute necessarie per il miglioramento del prodotto.
