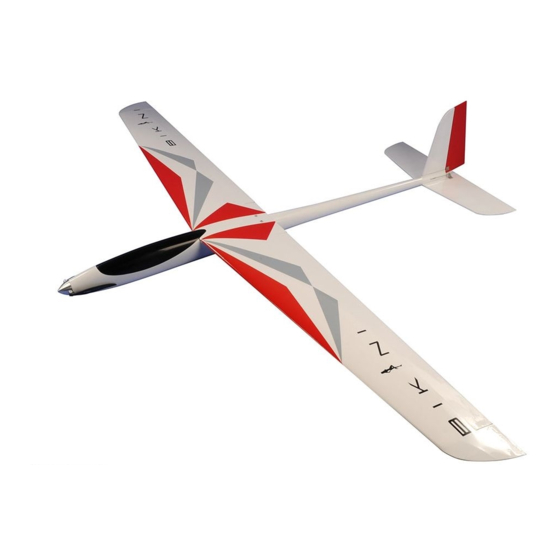

Topmodel ECOTOP BIKINI Manual
  1. Manuals
  2. Brands
  3. Topmodel Manuals
  4. Toy
  5. ECOTOP BIKINI
  6. Manual

Topmodel ECOTOP BIKINI Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
Caractéristiques techniques/Technical data:
Envergure/wingspan: 1,80m
Longueur/length:
1,24m
Poids/TO weight:
1,05/1,15kg
Surface/wing area:
28,9dm
Profil/airfoil:
HQW 1/8 Mod.
Equipements recommandés/Related items:
Moteur/motor:
Brushless XPower XC2820/8 (EP)
Contrôleur/ESC:
XPower XREG40 (EP)
Accu/Battery pack:
LiPo Hot-Lips 11,1V 1300 -1700mAh (EP)
Hélice/propeller:
10x6" avec cône/with spinner TOPMODEL Ø38mm (EP)
Radio/RC set:
Emetteur/Transmitter: 6 voies/ 6-channel
Récepteur/receiver:
Ailerons/ailerons:
Profondeur/elevator:
Direction/rudder:
Accu Rx/Rx Bat:
Divers/various:
ATTENTION !
Ce modèle à construire n'est pas un jouet, il
ne convient pas aux enfants de moins de 14 ans.
Une mauvaise utilisation de ce matériel peut
provoquer des dommages matériels ou corporels.
Vous êtes pleinement responsable
lorsque vous utilisez votre modèle.
Volez à une distance de sécurité des zones
habitées.
Soyez sûr que personne n'émet sur la même
fréquence que vous.
Order N°
2
JETI DUPLEX REX7
2 servos TOPMODEL PS2012 MG
1 servo TOPMODEL S3217 (PS) ou/or PS2012 MG (EP)
1 servo TOPMODEL S3217 (PS) ou/or PS2012 MG (EP)
NiMH 4,8V 2000mAh (PS)
Voir liste page 8 et 9 / See the list page 8 and 9
CAUTION !
This model construction kit is not a toy and is not
suitable for children under the age of 14.
Incorrect use of this material could cause material
damage ou personal injury.
You are fully responsible for your actions when you
use this model.
Fly at a safe distance from occupied zones.
Be sure that no one else is using the same
frequency as you.
06480
Distribué par / Distributed by:
Distribué par / Distributed by:
Distribué par / Distributed by:
TOPMODEL
®
S.A.S.
Le jardin d'entreprises de SOLOGNE - F-41300 SELLES SAINT DENIS - www.topmodel.fr
©TOPMODEL 2016 V1.0
ARF
Au choix, planeur pur
ou
propulsion électrique
You can use both: Pure
sailplane or Electric Power

Advertisement

loading
Need help?

Need help?

Do you have a question about the ECOTOP BIKINI and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Topmodel ECOTOP BIKINI

Summary of Contents for Topmodel ECOTOP BIKINI

  • Page 1 Be sure that no one else is using the same Soyez sûr que personne n’émet sur la même frequency as you. Le jardin d’entreprises de SOLOGNE - F-41300 SELLES SAINT DENIS - www.topmodel.fr fréquence que vous. ©TOPMODEL 2016 V1.0...
  • Page 2 Merci de contacter immédiatement TOPMODEL si vous constatez une pièce manquante ou une pièce endommagée. GARANTIE: Il est important de notifier à TOPMODEL tous dommages ou problèmes avec ce modèle dans les 14 jours suivant la réception du kit pour bénéficier de la garantie. En cas de retour du modèle, le client est responsable du transport et le port retour est à sa charge. En cas de défaut, la pièce sera échangée ou remplacée une fois que celle-ci sera réceptionnée par TOPMODEL pour expertise (transport à...
  • Page 3 Thank you to contact TOPMODEL immediately, if you note a missing part or a damaged part. WARRANTY: It is important to notify to TOPMODEL all damage or problems with this model within 14 days following the reception of the kit to be able to benefit the warranty.
  • Page 4 POUR ASSEMBLER CE KIT Pour assembler ce kit, vous aurez besoin des produits énumérés ci-dessous: n COLLES: Cyano fluide et épaisse, époxy 30mn et 5mn. n OUTILS: Couteau de modéliste, tournevis cruciforme (petit et moyen), pince à bec fin, pince coupante, ciseaux, ruban adhésif, ruban adhésif de masquage, ruban adhésif double-faces, perçeuse (foret tous diamètres), papier verre, règle, feutre, clips, alcool, fer à...
  • Page 5 TO ASSEMBLE THIS KIT To assemble this kit, you’ll need the items listed below: n ADHESIVE: Cyanoacrylate thin and thick, epoxy 30’ and 5’ adhesives. n TOOLS: Knife (X-acto), Phillips screw driver (small and medium), needle tip pliers, pliers, scissors, scotch tape, masking tape, double sticking tape, drill (bits all size set), sanding paper, ruler, ball point pen, clips, alcohol, soldering iron, piece of cloth or rags, etc.

  • Page 7: Contenu Du Kit

    CONTENU DU KIT PIECES AILES PIECES PROPULSION (A) Aile (avec ailerons articulés) ................1 (B) Support servos ailerons (CTP) ..............1 set (A) Gabarit découpe du nez (CTP) ..............1 set (C) Carénage servos ailerons (ABS) ............... 1 set DIVERS (D) Guignol aileron (fibre de verre) ..............2 (E) Tringlerie aileron (CAP Ø1mm) ................2 Housses d’aile et de stab ................
  • Page 8 A RAJOUTER POUR ASSEMBLER CE KIT/ TO BE ADDED TO BUILD THIS KIT Au choix, planeur pur propulsion électrique You can use both: ailplane lectric ower Motorisation (EP) -1x Moteur brushless XPower XC2820/8 (#099C28208) AERONAUT CAM-CARBON 10x6” (#009723428) -1x Cône alu de précision Ø38/4mm (#020C1709) -1x Contrôleur XPower XREG40 (#099REG40) -1x Pack LiPo Hot-Lips 11,1V 1700mAh (09117003S1P40) Power train (EP)
  • Page 9 -1x Ensemble radio 6 voies mini (JETI dc/ds recommandée) -2x Servo TOPMODEL PS2012 MG (#0202012MG)(2xAIL) -2x Servo TOPMODEL S3217 (#200S3217) (1xPROF, 1xDIR) -1x Pack accu Rx NiMH 4,8V 2000mAh JR B (#04380694) -1x Inter Rx avec prise de charge (#01613205)
  • Page 10 AILES/WINGS PIECES AILES (A) Aile (avec ailerons articulés) ....... 1 (B) Support servos ailerons (CTP) ....1 set (C) Carénage servos ailerons (ABS) .... 1 set (D) Guignol aileron (fibre de verre) ....2 (E) Tringlerie aileron (CAP Ø1mm) ....2 (F) Clip de sécurité...
  • Page 11 AILES/WINGS 4) Après avoir protégé le servo coté extrados avec du scotch type emballage, le visser sur son support... After protecting the upper side servo of servo case with packaging type tape, screw it to its frame... Dessous de l’aile Wing bottom 5) ...
  • Page 12 AILES/WINGS 8) Découper et coller le cache servo. Celui-ci ne doit pas entraver la commande d’aileron. Cut and attach the aileron servo cover. This should not hinder the aileron control. Fuselage Tissu de verre Fiberglass fabric Colle epoxy/Glue Platine /Tray Fig.1...
  • Page 13 FUSELAGE PIECES FUSELAGE (A) Fuselage (avec gaines de commande) ... 1 set (B) Empennage horizontal ......1 set (C) Empennage vertical ........ 1 set (D) Pièces découpées laser (CTP) ....1 set (E) Pièces découpées laser (CTP) ....1 set (F) Guignol direction (plastique) ....
  • Page 14 EMPENNAGES 4) Présenter l’empennage vertical sur le fuselage, tra- cer le contour de celui-ci sur l’entoilage de la dérive. Trial fit the vertical tail on the fuselage. Trace on the empennage the outside shape of the fuselage. 5) Découper l’entoilage légèrement en retrait de votre tracé...
  • Page 15 EMPENNAGES 8) Positionner le guignol de direction en fonction de la tringlerie, les trous du guignol dans l’axe des char- nières (voir Fig.2). Repérer et percer les trous des vis du guignol, le raccorder à la tringlerie et visser. Locate the rudder horn according to the linkage, the holes of the horn lined up with hinge axis (see Fig.2).
  • Page 16 FUSELAGE (Version électrique/Electric Power version) 1bis) Version électrique Les étapes de montages 3, 4, 5, 6, 7, 8 et 9 sont les mêmes, seuls les éléments en CTP et leur position dif- fèrent. Positionner les couples dans le fuselage sans oublier d’enfiler les gaines de commandes dans leurs trous respectifs.
  • Page 17 FUSELAGE (Version électrique/Electric Power version) 10bis) Mettre au neutre les gouvernes de direction et profondeur ainsi que les servos et les visser sur la pla- tine. Raccorder les tringleries aux palonniers à l’aide des dominos. Couper l’excédent de CAP. Dir/Rudder Secure rudder and elevator at neutral position with paper tape.
  • Page 18 FUSELAGE (Version électrique/Electric Power version) 3) Ajuster par ponçage et présenter le cône pour véri- fier la rectitude et le diamètre de votre découpe. Adjust by sanding and trial fit the spinner to check the straightness and proper diameter of your cut. 4) Contre-coller les deux couples moteur D puis les ajuster dans le fuselage.
  • Page 19 FUSELAGE (Version électrique/Electric Power version) 6) Reste à visser l’aile sur le fuselage et votre modèle est prêt pour son premier vol ;-) Just what you have to do now is to attach the wing to the fuselage with screws H and washers I. BONS VOLS! GOOD FLIGHTS!
  • Page 20 CENTRAGE Centrage: A l’atelier, prêt au vol, porter le modèle sur les index de chaque côté du fuselage, à l’emplanture de l’aile, après avoir reporté CG LOCATION les repères de centrage (voir schéma ci-dessous). Si le modèle penche vers l’avant (nez lourd) déplacer l’accu de propulsion vers l’arrière. Si le modèle penche vers l’arrière (queue lourde) déplacer l’accu de propulsion vers l’avant.
  • Page 21 La notice est téléchargeable sur notre site sur la fiche produit du modèle section DOC-NOTICE. Internet construction guide in color! : The manual is downloadable on our website on the product page, section DOCUMENTATION. Distribué par / Distributed by: TOPMODEL ® S.A.S. Le jardin d’entreprises de SOLOGNE - F-41300 SELLES SAINT DENIS...
