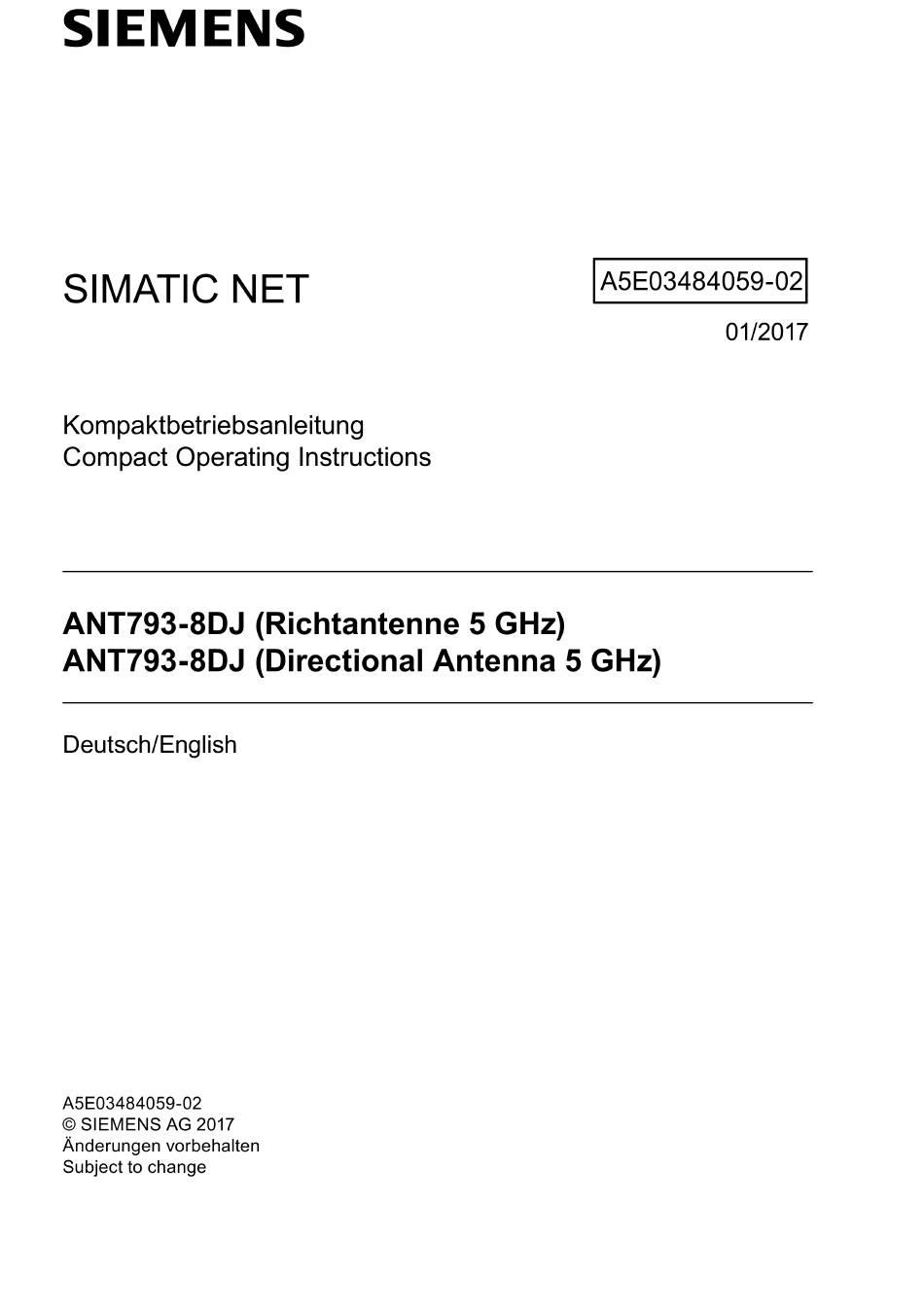

Siemens SIMATIC NET ANT793-8DJ Compact Operating Instructions
  1. Manuals
  2. Brands
  3. Siemens Manuals
  4. Antenna
  5. SIMATIC NET ANT793-8DJ
  6. Compact operating instructions

Siemens SIMATIC NET ANT793-8DJ Compact Operating Instructions

Directional antenna 5 ghz
Hide thumbs Also See for SIMATIC NET ANT793-8DJ:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Siemens SIMATIC NET ANT793-8DJ

Summary of Contents for Siemens SIMATIC NET ANT793-8DJ

  • Page 3 Deutsch ..............3 English..............18...
  • Page 5 Bestimmungsgemäßer Gebrauch von Siemens-Produkten Beachten Sie Folgendes: WARNUNG Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und - komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein.
  • Page 6 Warnhinweiskonzept Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Die Hinweise zu Ihrer persönlichen Sicherheit sind durch ein Warndreieck hervorgehoben, Hinweise zu alleinigen Sachschäden stehen ohne Warndreieck. Je nach Gefährdungsstufe werden die Warnhinweise in abnehmender Reihenfolge wie folgt dargestellt.

  • Page 7: Table Of Contents

    Betriebsanleitung beschrieben Verwendung eingesetzt werden. Es darf nur mit Geräten oder Komponenten anderer Hersteller kombiniert werden, wenn diese Komponenten durch Siemens freigegeben wurden. Die Anleitung ist für den industriellen Einsatz vorgesehen. Eine korrekte und sichere Funktion des Geräts ist nur dann sichergestellt, wenn es entsprechend der Empfehlung transportiert, aufbewahrt, aufgestellt, installiert, benutzt und gepflegt wird.

  • Page 8: Beschreibung

    ● Universalbefestigungssatz für die Wand- und Mastmontage ● Kompaktbetriebsanleitung Überprüfen Sie die Vollständigkeit der Lieferung. Setzen Sie sich bei unvollständiger Lieferung oder bei äußeren Beschädigungen mit Ihrem Lieferanten oder der örtlichen Siemens-Geschäftsstelle in Verbindung. Optionales Zubehör Verbindungsleitung N-Connect/R-SMA Zum Anschließen an SCALANCE W700 mit R-SMA-Anschlüssen, z.B.

  • Page 9: Montage

    Montage Verbindungsleitung N-Connect/N-Connect Zum Anschluss an einen SCALANCE W700 M12 mit N-Connect oder zur Verbindung mit dem Blitzschutzelement LP798-1N/LP798-2N ist die flexible Verbindungsleitung N-Connect/N-Connect Male/Male Flexible als Zubehör lieferbar. Länge in m Artikelnummer 6XV1875-5AH10 6XV1875-5AH20 6XV1875-5AH50 6XV1875-5AN10 Für IWLAN-Geräte, die sich in einem Schaltschrank befinden, gibt es eine Schaltschrankdurchführung mit entsprechenden Leitungen.

  • Page 10: Mastmontage

    Montage Mastmontage Im Halteblech der Antenne sind vier Gewindebolzen (Position A) an denen der Universalbefestigungssatz befestigt wird. Das Anzugsmoment beträgt 24 Nm. Befestigen Sie den unteren Klemmbügel an Position B mit einem Anzugsmoment von 24 Nm. Je nach Maststärke kann Position C wie im Bild "Dicker Mast" dargestellt oder um 180°...

  • Page 11: Anschließen

    Anschließen Dicker Mast Dünner Mast Anschließen WARNUNG Lebensgefahr durch Blitzschlag Antennen im Außenbereich müssen sich im Fangbereich eines Blitzableiters befinden. Stellen Sie sicher, dass für alle von außen eingeführten leitfähigen Systeme die Möglichkeit eines Blitzschutz-Potenzialausgleichs gegeben ist. Beachten Sie bei der Umsetzung Ihres Blitzschutzkonzepts unbedingt die Anforderungen der Normen VDE 0182 bzw.
  • Page 12 Anschließen Geeignete Blitzschutzelemente sind im Zubehörprogramm von SIMATIC NET Industrial WLAN verfügbar: ● Blitzschutzelement LP798-1N (Artikelnummer 6GK5798-2LP00-2AA6) ● Blitzschutzelement LP798-2N (Artikelnummer 6GK5798-2LP10-2AA6) Hinweis Es wird empfohlen, das wartungsfreie Blitzschutzelement LP798-2N zu verwenden. Ausnahme: Über die Antennenleitung erfolgt auch eine DC-Speisung. In diesem Fall kann nur das Blitzschutzelement LP798-1N verwendet werden.

  • Page 13: Technische Daten

    Technische Daten Eigenschaften Mechanische Eigenschaften Gewicht 700 g Abmessungen 190 x 190 x 30 mm (Breite x Höhe x Tiefe) Material Polycarbonat Antennengehäuse Material Rückplatte Aluminium Windlast frontal 104 N bei 220 km/h Windlast seitlich 16 N bei 220 km/h Schutzart IP67 Lager- und...
  • Page 14 Technische Daten Horizontales Felddiagramm (5600 MHz) Antennenanschluss: Horizontal Antenne ANT793-8DJ A5E03484059, 01/2017...
  • Page 15 Technische Daten Vertikales Felddiagramm (5600 MHz) Antennenanschluss: Horizontal Antenne ANT793-8DJ A5E03484059, 01/2017...
  • Page 16 Technische Daten Horizontales Felddiagramm (5600 MHz) Antennenanschluss: Vertikal Antenne ANT793-8DJ A5E03484059, 01/2017...
  • Page 17 Technische Daten Vertikales Felddiagramm (5600 MHz) Antennenanschluss: Vertikal Antenne ANT793-8DJ A5E03484059, 01/2017...

  • Page 18: Maßbilder

    Maßbilder Rückansicht und Seitenansicht Die Maße sind in mm angegeben. Antenne ANT793-8DJ A5E03484059, 01/2017...
  • Page 19 Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
  • Page 20 Note the following: WARNING Siemens products may only be used for the applications described in the catalog and in the relevant technical documentation. If products and components from other manufacturers are used, these must be recommended or approved by Siemens. Proper transport, storage, installation, assembly, commissioning, operation and maintenance are required to ensure that the products operate safely and without any problems.
  • Page 21 Warning notice system This manual contains notices you have to observe in order to ensure your personal safety, as well as to prevent damage to property. The notices referring to your personal safety are highlighted in the manual by a safety alert symbol, notices referring only to property damage have no safety alert symbol.

  • Page 22: Safety Notes

    It may only be combined with devices or components of other manufacturers that have been approved and released by Siemens. These instructions are intended for industrial applications. Correct and safe operation of the device is guaranteed only when it is transported, stored, set up, installed, used and maintained according to the recommendations.
  • Page 23 ● Compact Operating Instructions Please check that the consignment you have received is complete. If it is not complete or there are signs of external damage, please contact your supplier or your local Siemens office. Optional accessories N-Connect/R-SMA connecting cable For connection to SCALANCE W700 with R-SMA connectors, e.g.

  • Page 24: Mounting

    Mounting Length in m Article number 6XV1875-5AN10 There is a control cabinet feedthrough available for IWLAN devices located in a control cabinet. You will find detailed information in the catalog IK PI. Mounting Wall mounting The mounting plate for the antenna has four threaded bolts (position A) to which the universal fittings are secured.

  • Page 25: Mast Mounting

    Mounting Mast mounting The mounting plate for the antenna has four threaded bolts (position A) to which the universal fittings can be secured. The tightening torque is 24 Nm. Secure the lower clamping bracket at position B with a tightening torque of 24 Nm. Depending on the thickness of the mast, position C can be as shown in the "Thick mast"...

  • Page 26: Connection

    Connection WARNING Danger due to lightning strikes Antennas installed outdoors must be within the area covered by a lightning protection system. Make sure that all conducting systems entering from outdoors can be protected by a lightning protection potential equalization system. When implementing your lightning protection concept, make sure you adhere to the VDE 0182 or IEC 62305 standard.

  • Page 27: Technical Data

    Technical data Properties Mechanical characteristics Weight 700 g Dimensions 190 x 190 x 30 mm (width x height x depth) Material of the antenna Polycarbonate housing Material of the rear plate Aluminum Wind load front 104 N at 220 km/h Wind load from the side 16 N at 220 km/h Degree of protection...
  • Page 28 Technical data Horizontal radiation pattern (5600 MHz) Antenna connector: Horizontal Antenna ANT793-8DJ A5E03484059, 01/2017...
  • Page 29 Technical data Vertical radiation pattern (5600 MHz) Antenna connector: Horizontal Antenna ANT793-8DJ A5E03484059, 01/2017...
  • Page 30 Technical data Horizontal radiation pattern (5600 MHz) Antenna connector: Vertical Antenna ANT793-8DJ A5E03484059, 01/2017...
  • Page 31 Technical data Vertical radiation pattern (5600 MHz) Antenna connector: Vertical Antenna ANT793-8DJ A5E03484059, 01/2017...

  • Page 32: Dimension Drawings

    Dimension drawings Rear view and side view The dimensions are specified in mm. Antenna ANT793-8DJ A5E03484059, 01/2017...
  • Page 33 Trademarks All names identified by ® are registered trademarks of Siemens AG. The remaining trademarks in this publication may be trademarks whose use by third parties for their own purposes could violate the rights of the owner. Disclaimer of Liability We have reviewed the contents of this publication to ensure consistency with the hardware and software described.
