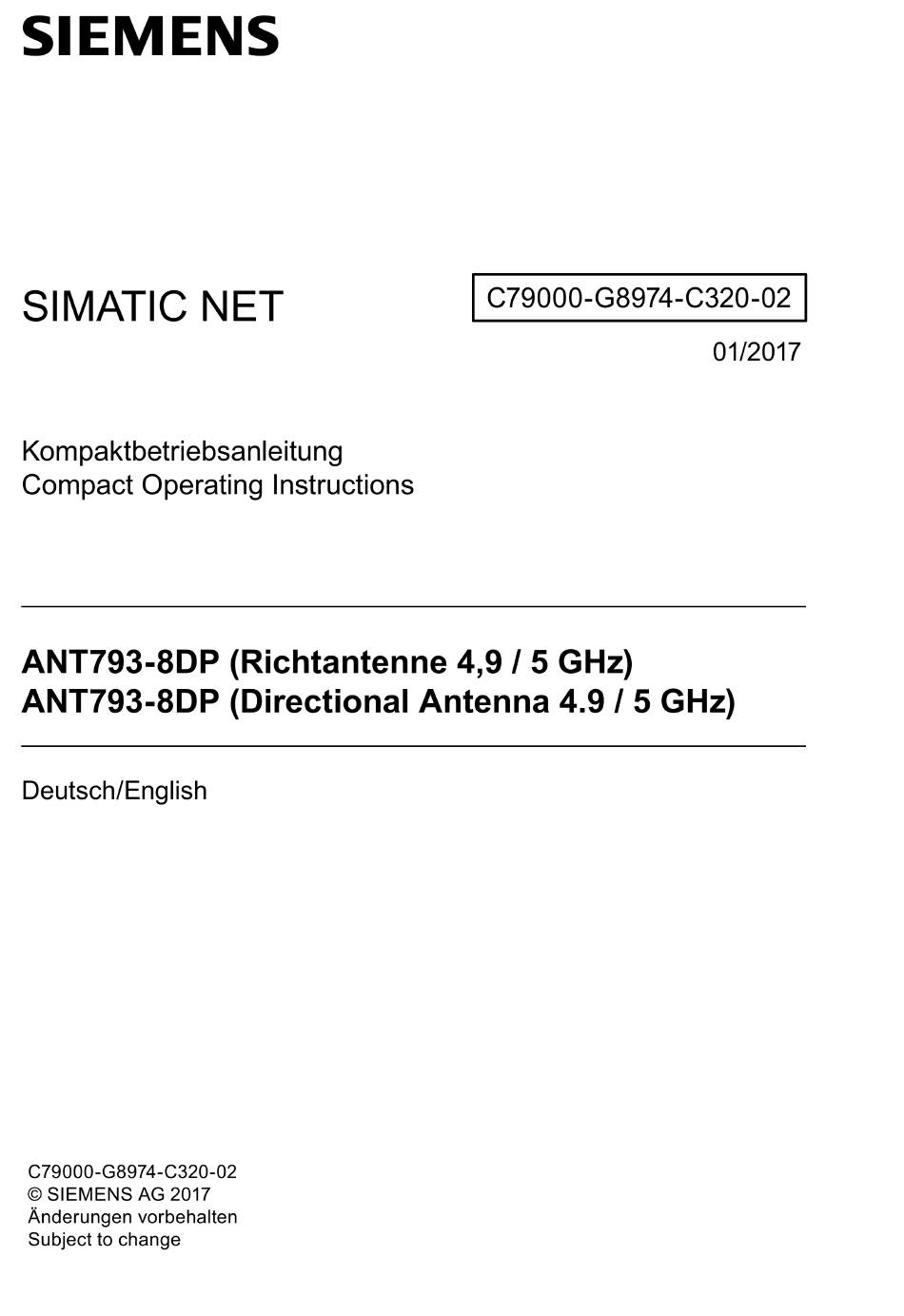

Siemens SIMATIC NET ANT793-8DP Compact Operating Instructions

Directional antenna 4.9/5 ghz
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Siemens SIMATIC NET ANT793-8DP

Summary of Contents for Siemens SIMATIC NET ANT793-8DP

  • Page 3 Deutsch ..............3 English..............25...
  • Page 5 Bestimmungsgemäßer Gebrauch von Siemens-Produkten Beachten Sie Folgendes: WARNUNG Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und - komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein.
  • Page 6 Warnhinweiskonzept Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Die Hinweise zu Ihrer persönlichen Sicherheit sind durch ein Warndreieck hervorgehoben, Hinweise zu alleinigen Sachschäden stehen ohne Warndreieck. Je nach Gefährdungsstufe werden die Warnhinweise in abnehmender Reihenfolge wie folgt dargestellt.

  • Page 7: Table Of Contents

    Inhaltsverzeichnis Sicherheitshinweise ..................6 Allgemeine Sicherheitshinweise ..........6 Beschreibung ....................6 Einleitung .................. 6 Lieferumfang ................7 Optionales Zubehör ..............7 Montage ......................8 Direkte Wandmontage .............. 8 Montage auf drehbarem Haltewinkel ........10 3.2.1 Halterung an drehbaren Haltewinkel montieren ...... 10 3.2.2 Wandmontage .................

  • Page 8: Sicherheitshinweise

    Betriebsanleitung beschrieben Verwendung eingesetzt werden. Es darf nur mit Geräten oder Komponenten anderer Hersteller kombiniert werden, wenn diese Komponenten durch Siemens freigegeben wurden. Die Anleitung ist für den industriellen Einsatz vorgesehen. Eine korrekte und sichere Funktion des Geräts ist nur dann sichergestellt, wenn es entsprechend der Empfehlung transportiert, aufbewahrt, aufgestellt, installiert, benutzt und gepflegt wird.

  • Page 9: Lieferumfang

    ● Universalbefestigungssatz für die Wand- und Mastmontage ● Kompaktbetriebsanleitung Überprüfen Sie die Vollständigkeit der Lieferung. Setzen Sie sich bei unvollständiger Lieferung oder bei äußeren Beschädigungen mit Ihrem Lieferanten oder der örtlichen Siemens-Geschäftsstelle in Verbindung. Optionales Zubehör Optionales Zubehör Verbindungsleitung N-Connect/R-SMA Zum Anschließen an SCALANCE W700 mit R-SMA-Anschlüssen, z.B.

  • Page 10: Montage

    Montage Montage Direkte Wandmontage Bohrbild Das folgende Bild zeigt den Abstand der Befestigungsbohrungen. Verwenden Sie zum Bohren diese Angaben. Die Maße sind in mm angegeben. ANT793-8DP C79000-G8974-C320-02, 01/2017...
  • Page 11 Montage Übersicht ① Bohrlöcher ② Dübel ③ Halterung ④ Schrauben Vorgehen Führen Sie folgende Schritte durch, um die Antenne an einer Wand zu montieren: Hinweis Beachten Sie, dass der Abstand zwischen Antenne und Wand mindestens 4,2 mm betragen muss. 1. Bohren Sie Löcher (Durchmesser 6 mm) in die Wand und stecken Sie die Dübel in die Löcher.

  • Page 12: Montage Auf Drehbarem Haltewinkel

    Montage 3. Positionieren Sie die Antenne an der Halterung und schieben Sie sie herunter, bis die Antenne einrastet. Montage auf drehbarem Haltewinkel 3.2.1 Halterung an drehbaren Haltewinkel montieren Montagemöglichkeiten Es besteht die Möglichkeit, den drehbaren Haltewinkel in zwei verschiedenen Positionen zu montieren: ANT793-8DP C79000-G8974-C320-02, 01/2017...
  • Page 13 Montage Möglichkeit 1: ① Drehbarer Haltewinkel ② Halterung ③ Schrauben Möglichkeit 2: ① Drehbarer Haltewinkel ② Halterung ③ Schrauben ANT793-8DP C79000-G8974-C320-02, 01/2017...

  • Page 14: Wandmontage

    Montage Vorgehen Montieren Sie die Halterung an den drehbaren Haltewinkel wie abgebildet. 3.2.2 Wandmontage Übersicht ① Bohrlöcher ② Dübel ③ Drehbarer Haltewinkel ④ Schrauben ⑤ Halterung Vorgehen 1. Bohren Sie zwei Löcher (Durchmesser 6 mm). Der Abstand der Bohrlöcher beträgt 24 mm. 2.

  • Page 15: Mastmontage

    Montage 3.2.3 Mastmontage Übersicht ① Mast ② Schlauchklemmen Hinweis Die Befestigungselemente sind für einen Mastdurchmesser von 25 mm bis 85 mm geeignet. Vorgehen Montieren Sie den drehbaren Haltewinkel mit zwei Schlauchklemmen an den Mast wie abgebildet. Das Anzugsmoment beträgt 5 Nm. ANT793-8DP C79000-G8974-C320-02, 01/2017...

  • Page 16: Antenne An Haltevorrichtung Montieren

    Montage 3.2.4 Antenne an Haltevorrichtung montieren Übersicht Vorgehen 1. Setzen Sie die Antenne an die Halterung, die an dem drehbaren Haltewinkel montiert ist. 2. Schieben Sie die Antenne nach unten, bis sie einrastet. ANT793-8DP C79000-G8974-C320-02, 01/2017...

  • Page 17: Antenne Justieren

    Montage 3.2.5 Antenne justieren Übersicht ① Horizontale Achse ② Vertikale Achse ANT793-8DP C79000-G8974-C320-02, 01/2017...
  • Page 18 Montage ① Schraube für die horizontale Ausrichtung ② Schraube für die vertikale Ausrichtung Vorgehen Hinweis Stellen Sie den drehbaren Haltewinkel nur im gelösten Zustand ein. 1. Positionieren Sie die Antenne wie gewünscht. 2. Ziehen Sie zuerst die Schraube für die vertikale Achse an. Das Anzugsmoment beträgt 3,5 Nm.

  • Page 19: Anschließen

    Anschließen Anschließen Hinweise zum Anschließen WARNUNG Lebensgefahr durch Blitzschlag Antennen im Außenbereich müssen sich im Fangbereich eines Blitzableiters befinden. Stellen Sie sicher, dass für alle von außen eingeführten leitfähigen Systeme die Möglichkeit eines Blitzschutz-Potenzialausgleichs gegeben ist. Beachten Sie bei der Umsetzung Ihres Blitzschutzkonzepts unbedingt die Anforderungen der Normen VDE 0182 bzw.

  • Page 20: Technische Daten

    Technische Daten 2. Stellen Sie sicher, dass durch die Verbindungsleitung weder für den SCALANCE W700 noch für die Antenne eine Zugbelastung entsteht. Technische Daten Technische Daten ANT793-8DP Technische Daten Artikelnummer 6GK5793-8DP00-0AA0 Elektrische Daten Frequenzbereich 4900 ... 4940 ... 5350 MHz 4940 MHz Antennengewinn 13 dBi...
  • Page 21 Technische Daten Technische Daten Gewicht 110 g Abmessungen (H x B x Antenne 100 x 81 x 35 mm Drehbarer 57,5 x 48 x 41,5 mm Haltewinkel Halterung für 42 x 48 x 5 mm Wandmontage Zulassung Das Produkt ANT793-8DP verfügt über die folgenden Zulassungen: ●...
  • Page 22 Technische Daten Horizontales Felddiagramm (4950 MHz) Bild 5-1 Amplitude [dB], Azimuth [deg] ANT793-8DP C79000-G8974-C320-02, 01/2017...
  • Page 23 Technische Daten Vertikales Felddiagramm (4950 MHz) Bild 5-2 Amplitude [dB], Elevation [deg] ANT793-8DP C79000-G8974-C320-02, 01/2017...

  • Page 24: Maßbilder

    Maßbilder Maßbilder ANT793-8DP, Halterung, Haltewinkel Seitenansicht, Vorderansicht Die Maße sind in mm angegeben. ANT793-8DP C79000-G8974-C320-02, 01/2017...
  • Page 25 Maßbilder Halterung Vorderansicht Die Maße sind in mm angegeben. ANT793-8DP C79000-G8974-C320-02, 01/2017...
  • Page 26 Seitenansichten und Vorderansicht Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und...
  • Page 27 Note the following: WARNING Siemens products may only be used for the applications described in the catalog and in the relevant technical documentation. If products and components from other manufacturers are used, these must be recommended or approved by Siemens. Proper transport, storage, installation, assembly, commissioning, operation and maintenance are required to ensure that the products operate safely and without any problems.
  • Page 28 Warning notice system This manual contains notices you have to observe in order to ensure your personal safety, as well as to prevent damage to property. The notices referring to your personal safety are highlighted in the manual by a safety alert symbol, notices referring only to property damage have no safety alert symbol.
  • Page 29 Table of contents Safety notes ....................28 General safety notices ............28 Description ....................28 Introduction ................28 Scope of delivery ..............28 Optional accessories ............... 29 Mounting ....................29 Direct wall mounting ..............29 Mounting on rotating bracket ........... 32 3.2.1 Mounting the support on a rotating bracket ......

  • Page 30: Safety Notes

    ● Universal fittings for wall and mast mounting ● Compact Operating Instructions Please check that the consignment you have received is complete. If it is not complete or there are signs of external damage, please contact your supplier or your local Siemens office. ANT793-8DP C79000-G8974-C320-02, 01/2017...

  • Page 31: Optional Accessories

    Mounting Optional accessories Optional accessories N-Connect/R-SMA connecting cable For connection to SCALANCE W700 with R-SMA connectors, e.g. SCALANCE W700 RJ45, the flexible connecting cable N-Connect/R-SMA Male/Male can be supplied as an accessory. Length in m Article number 6XV1875-5CE30 6XV1875-5CH10 6XV1875-5CH20 6XV1875-5CH50 6XV1875-5CN10 N-Connect/ N-Connect connecting cable...
  • Page 32 Mounting Overview ① Drilled holes ② Plugs ③ Support ④ Screws ANT793-8DP C79000-G8974-C320-02, 01/2017...
  • Page 33 Mounting Procedure Follow the steps below to mount the antenna on a wall: Note Remember that the distance between the antenna and the wall must be at least 4.2 1. Drill the holes in the wall (diameter 6 mm) and insert the plugs in the holes. 2.

  • Page 34: Mounting On Rotating Bracket

    Mounting Mounting on rotating bracket 3.2.1 Mounting the support on a rotating bracket Installation options It is possible to mount the rotating bracket in two different positions: Option 1: ① Rotating bracket ② Support ③ Screws ANT793-8DP C79000-G8974-C320-02, 01/2017...
  • Page 35 Mounting Option 2: ① Rotating bracket ② Support ③ Screws Procedure Mount the support on the rotating bracket as shown. ANT793-8DP C79000-G8974-C320-02, 01/2017...

  • Page 36: Wall Mounting

    Mounting 3.2.2 Wall mounting Overview ① Drilled holes ② Plugs ③ Rotating bracket ④ Screws ⑤ Support Procedure 1. Drill two holes (diameter 6 mm). The distance between the drilled holes is 24 mm. 2. Insert the plugs in the holes. 3.

  • Page 37: Mast Mounting

    Mounting 3.2.3 Mast mounting Overview ① Mast ② Hose clips Note The elements for securing the antenna to a mast are suitable for a mast diameter of 25 mm to 85 mm. Procedure Secure the rotating bracket to the mast using two hose clips as shown. The tightening torque is 5 Nm.

  • Page 38: Mounting The Antenna On The Support

    Mounting 3.2.4 Mounting the antenna on the support Overview Procedure 1. Place the antenna on the support secured to the rotating bracket. 2. Push the antenna down until it locks in place. ANT793-8DP C79000-G8974-C320-02, 01/2017...

  • Page 39: Adjusting The Antenna

    Mounting 3.2.5 Adjusting the antenna Overview ① Horizontal axis ② Vertical axis ANT793-8DP C79000-G8974-C320-02, 01/2017...
  • Page 40 Mounting ① Screw for the horizontal alignment ② Screw for the vertical alignment Procedure Note Fix the position of the rotating bracket with the setting screws loosened. 1. Position the antenna as required. 2. First tighten the screw for the vertical axis. The tightening torque is 3.5 Nm. 3.

  • Page 41: Connection

    Connection Connection Notes on connecting up WARNING Danger due to lightning strikes Antennas installed outdoors must be within the area covered by a lightning protection system. Make sure that all conducting systems entering from outdoors can be protected by a lightning protection potential equalization system. When implementing your lightning protection concept, make sure you adhere to the VDE 0182 or IEC 62305 standard.

  • Page 42: Connecting The Cables

    Technical data Connecting the cables Procedure 1. Screw the connecting cable for the SCALANCE W-700 to the antenna. The tightening torque at the N connector is 1.7 Nm. If there is greater mechanical load (for example vibration) a maximum 3 Nm is permitted. 2.
  • Page 43 Technical data Technical specifications Wind load Frontal 15 N at 160 km/h Wind speed Maximum 220 km/h During operation 160 km/h Degree of protection IP66 / IP67 Weight 110 g Dimensions (H x W x D) Antenna 100 x 81 x 35 mm Rotating bracket 57.5 x 48 x 41.5 mm Holder for wall...
  • Page 44 Technical data Horizontal radiation pattern (4950 MHz) Figure 5-1 Amplitude [dB], azimuth [deg] ANT793-8DP C79000-G8974-C320-02, 01/2017...

  • Page 45: Dimension Drawings

    Dimension drawings Vertical radiation pattern (4950 MHz) Figure 5-2 Amplitude [dB], elevation [deg] Dimension drawings ANT793-8DP C79000-G8974-C320-02, 01/2017...

  • Page 46: Ant793-8Dp, Mounting, Bracket

    Dimension drawings ANT793-8DP, mounting, bracket Side view, front view The dimensions are specified in mm. ANT793-8DP C79000-G8974-C320-02, 01/2017...
  • Page 47 Dimension drawings Support Front view The dimensions are specified in mm. ANT793-8DP C79000-G8974-C320-02, 01/2017...
  • Page 48 Side views and front view Trademarks All names identified by ® are registered trademarks of Siemens AG. The remaining trademarks in this publication may be trademarks whose use by third parties for their own purposes could violate the rights of the owner.
