s

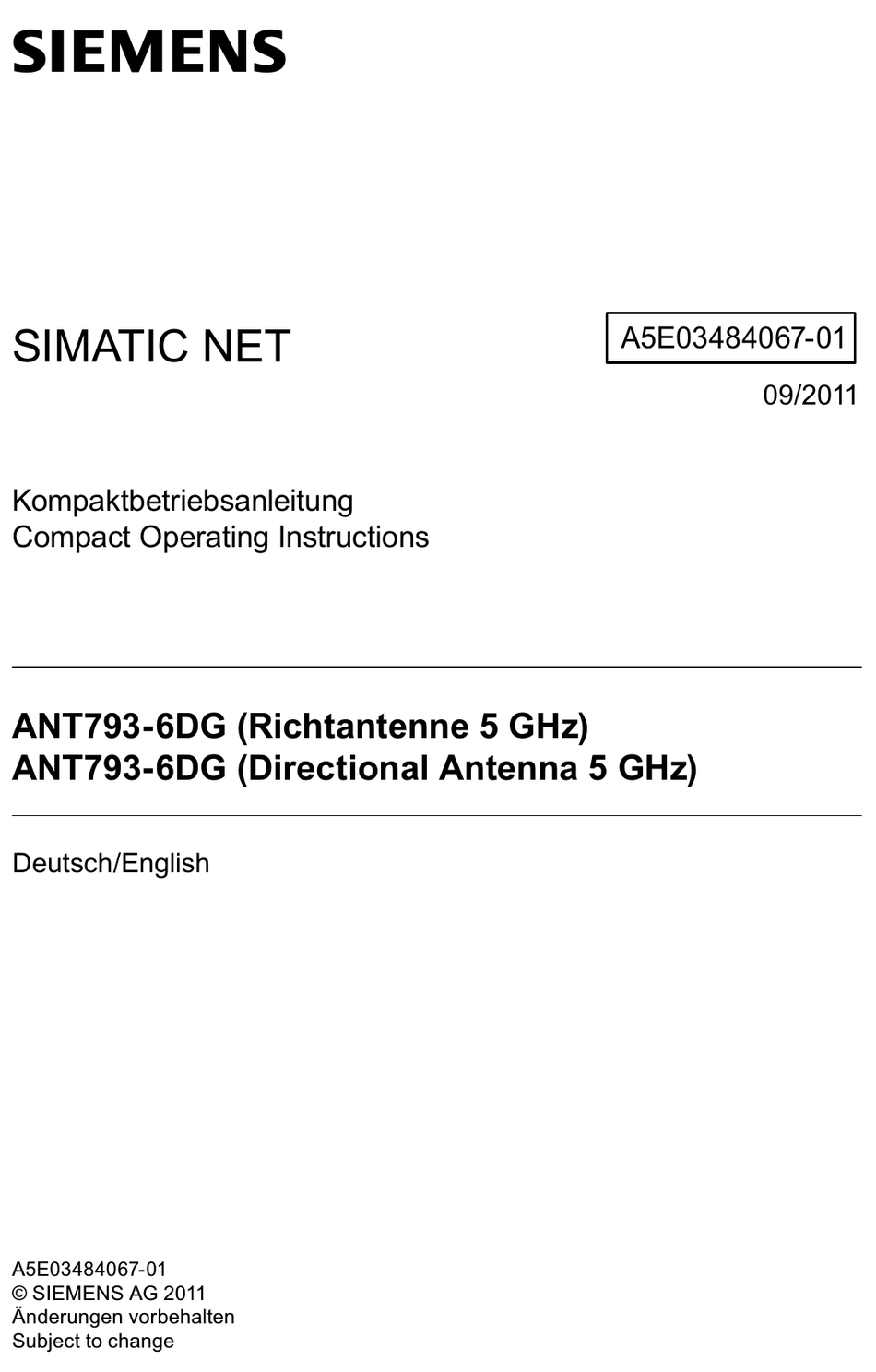

A5E03484067-01
SIMATIC NET
09/2011
Kompaktbetriebsanleitung
Compact Operating Instructions
ANT793-6DG (Richtantenne 5 GHz)
ANT793-6DG (Directional Antenna 5 GHz)
Deutsch/English
A5E03484067-01
© SIEMENS AG 2011
Änderungen vorbehalten
Subject to change

Advertisement

Chapters

loading

  Also See for Siemens ANT793-6DG

Siemens ANT793-6DG Compact Operating Instructions
Siemens ANT793-6DG Compact Operating Instructions 58 pages
Siemens SIMATIC NET ANT793-6DG Compact Operating Instructions
Siemens SIMATIC NET ANT793-6DG Compact Operating Instructions 45 pages

  Related Manuals for Siemens ANT793-6DG

  Summary of Contents for Siemens ANT793-6DG

  • Page 1 A5E03484067-01 SIMATIC NET 09/2011 Kompaktbetriebsanleitung Compact Operating Instructions ANT793-6DG (Richtantenne 5 GHz) ANT793-6DG (Directional Antenna 5 GHz) Deutsch/English A5E03484067-01 © SIEMENS AG 2011 Änderungen vorbehalten Subject to change...
  • Page 2 Sprachverzeichnis Deutsch ......................3 English......................29...

  • Page 3: Table Of Contents

    Montage ........................9 Direkte Wandmontage ...................9 Montage mit drehbarem Haltewinkeln ..............12 Halterung an drehbaren Haltewinkel montieren...........12 Wandmontage .....................14 Mastmontage .......................15 Antenne an Haltevorrichtung montieren ..............16 Antenne justieren....................17 Anschließen ......................19 Technische Daten ....................20 Maßbilder ....................... 25 ANT793-6DG A5E03484067-01, 09/2011...
  • Page 4 Bestimmungsgemäßer Gebrauch von Siemens-Produkten Beachten Sie Folgendes: WARNUNG Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und - komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein.
  • Page 5 Beim Auftreten mehrerer Gefährdungsstufen wird immer der Warnhinweis zur jeweils höchsten Stufe verwendet. Wenn in einem Warnhinweis mit dem Warndreieck vor Personenschäden gewarnt wird, dann kann im selben Warnhinweis zusätzlich eine Warnung vor Sachschäden angefügt sein. © Siemens AG 2011 A5E03484067-01, 09/2011...

  • Page 6: Sicherheitshinweise

    Betriebsanleitung beschrieben Verwendung eingesetzt werden. Es darf nur mit Geräten oder Komponenten anderer Hersteller kombiniert werden, wenn diese Komponenten durch Siemens freigegeben wurden. Die Anleitung ist für den industriellen Einsatz vorgesehen. Eine korrekte und sichere Funktion des Geräts ist nur dann sichergestellt, wenn es entsprechend der Empfehlung transportiert, aufbewahrt, aufgestellt, installiert, benutzt und gepflegt wird.

  • Page 7: Beschreibung

    Beschreibung Beschreibung Einleitung Bei der Antenne ANT793-6DG handelt es sich um eine zweifach linear polarisierte Richtantenne mit Polarisationsebenen bei ±45°. Lieferumfang Folgende Teile gehören zum Lieferumfang der Antenne: ● Antenne mit zwei N-Connectoren female ● Universalbefestigungssatz für die Wand- und Mastmontage ●...
  • Page 8 Male/Male Flexible Connection Cable als Zubehör lieferbar. Länge in m Bestellnummer 6XV1875-5AH10 6XV1875-5AH20 6XV1875-5AH50 6XV1875-5AN10 Für IWLAN-Geräte, die sich in einem Schaltschrank befinden, gibt es eine Schaltschrankdurchführung mit entsprechenden Leitungen. Detailinformationen finden Sie im Katalog IK PI. ANT793-6DG A5E03484067-01, 09/2011...

  • Page 9: Montage

    Montage Montage Direkte Wandmontage Bohrbild Das folgende Bild zeigt den Abstand der Befestigungsbohrungen. Verwenden Sie zum Bohren diese Angaben. Die Maße sind in mm angegeben. ANT793-6DG A5E03484067-01, 09/2011...
  • Page 10 ① Bohrlöcher ② Dübel ③ Halterung ④ Schrauben Vorgehen Führen Sie folgende Schritte durch, um die Antenne an einer Wand zu montieren: Hinweis Beachten Sie, dass der Abstand zwischen Antenne und Wand mindestens 4,2 mm betragen muss. ANT793-6DG A5E03484067-01, 09/2011...
  • Page 11 1. Bohren Sie Löcher (Durchmesser 6 mm) in die Wand und stecken Sie die Dübel in die Löcher. 2. Positionieren Sie die Halterung und befestigen Sie sie mit Schrauben. min. 4,2 mm 3. Positionieren Sie die Antenne an der Halterung und schieben Sie sie herunter, bis die Antenne einrastet. ANT793-6DG A5E03484067-01, 09/2011...

  • Page 12: Montage Mit Drehbarem Haltewinkeln

    Montage Montage mit drehbarem Haltewinkeln Halterung an drehbaren Haltewinkel montieren Montagemöglichkeiten Es besteht die Möglichkeit, den drehbaren Haltewinkel in zwei verschiedenen Positionen zu montieren: Möglichkeit 1: ① Drehbarer Haltewinkel ② Halterung ③ Schrauben ANT793-6DG A5E03484067-01, 09/2011...
  • Page 13 Montage Möglichkeit 2: ① Drehbarer Haltewinkel ② Halterung ③ Schrauben Vorgehen Montieren Sie die Halterung an den drehbaren Haltewinkel wie abgebildet. ANT793-6DG A5E03484067-01, 09/2011...

  • Page 14: Wandmontage

    1. Bohren Sie zwei Löcher (Durchmesser 6 mm). Der Abstand der Bohrlöcher beträgt 24 mm. 2. Stecken Sie die Dübel in die Bohrlöcher. 3. Positionieren Sie den drehbaren Haltewinkel an der Wand und schrauben Sie ihn fest. ANT793-6DG A5E03484067-01, 09/2011...

  • Page 15: Mastmontage

    ① Mast ② Schlauchklemmen Hinweis Die Befestigungselemente sind für einen Mastdurchmesser von 25 mm bis 85 mm geeignet. Vorgehen Montieren Sie den drehbaren Haltewinkel mit zwei Schlauchklemmen an den Mast wie abgebildet. Das Anzugsmoment beträgt 5 Nm. ANT793-6DG A5E03484067-01, 09/2011...

  • Page 16: Antenne An Haltevorrichtung Montieren

    Montage Antenne an Haltevorrichtung montieren Übersicht Vorgehen 1. Setzen Sie die Antenne an die Halterung, die an dem drehbaren Haltewinkel montiert ist. 2. Schieben Sie die Antenne nach unten, bis sie einrastet. ANT793-6DG A5E03484067-01, 09/2011...

  • Page 17: Antenne Justieren

    Montage Antenne justieren Übersicht ① Horizontale Achse ② Vertikale Achse ANT793-6DG A5E03484067-01, 09/2011...
  • Page 18 1. Positionieren Sie die Antenne wie gewünscht. 2. Ziehen Sie zuerst die Schraube für die vertikale Achse an. Das Anzugsmoment beträgt 3,5 Nm. 3. Ziehen Sie die Schraube für die horizontale Achse an. Das Anzugsmoment beträgt 3,5 Nm. ANT793-6DG A5E03484067-01, 09/2011...

  • Page 19: Anschließen

    Vorgehensweise 1. Schrauben Sie die Verbindungsleitung zum SCALANCE W-700 an die Antenne an. Das Anzugsmoment am N-Connector beträgt 1 Nm. Bei erhöhter mechanischer Belastung (z. B. Vibrationen) sind max. 3 Nm zulässig. 2. Entlasten Sie die Leitungen. ANT793-6DG A5E03484067-01, 09/2011...

  • Page 20: Technische Daten

    Impedanz 50 Ω Polarisierung +/-45° VSWR Mechanische Eigenschaften: Halterung Abmessungen 48 x 42 x 5 mm (Breite x Höhe x Tiefe) Mechanische Eigenschaften: Drehbarer Haltewinkel Abmessungen 48 x 57,5 x 41,5 mm (Breite x Höhe x Tiefe) ANT793-6DG A5E03484067-01, 09/2011...
  • Page 21 Technische Daten Horizontales Felddiagramm (5600 MHz) Polarisationsebene -45° Amplitude [dB] Azimuth [deg] -120 -150 ANT793-6DG A5E03484067-01, 09/2011...
  • Page 22 Technische Daten Vertikales Felddiagramm (5600 MHz) Polarisationsebene -45° Amplitude [dB] Elevation [deg] -150 -120 ANT793-6DG A5E03484067-01, 09/2011...
  • Page 23 Technische Daten Horizontales Felddiagramm (5600 MHz) Polarisationsebene +45° Amplitude [dB] Azimuth [deg] -120 -120 -150 -150 ANT793-6DG A5E03484067-01, 09/2011...
  • Page 24 Technische Daten Vertikales Felddiagramm (5600 MHz) Polarisationsebene +45° Amplitude [dB] Elevation [deg] -150 -150 -120 -120 ANT793-6DG A5E03484067-01, 09/2011...

  • Page 25: Maßbilder

    Maßbilder Maßbilder Antenne Seitenansicht und Vorderansicht Die Maße sind in mm angegeben. ANT793-6DG A5E03484067-01, 09/2011...
  • Page 26 Maßbilder Halterung Vorderansicht Die Maße sind in mm angegeben. ANT793-6DG A5E03484067-01, 09/2011...
  • Page 27 Maßbilder Drehbarer Haltewinkel Seitenansichten und Vorderansicht Die Maße sind in mm angegeben. ANT793-6DG A5E03484067-01, 09/2011...
  • Page 28 Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
  • Page 29 Mounting with a rotating support bracket .............38 Mounting the support on a rotating bracket ............38 Wall mounting ......................40 Mast mounting .....................41 Mounting the antenna on the support ..............42 Adjusting the antenna ..................43 Connection......................45 Technical data......................46 Dimension drawings ....................51 ANT793-6DG A5E03484067-01, 09/2011...
  • Page 30 Note the following: WARNING Siemens products may only be used for the applications described in the catalog and in the relevant technical documentation. If products and components from other manufacturers are used, these must be recommended or approved by Siemens. Proper transport, storage, installation, assembly, commissioning, operation and maintenance are required to ensure that the products operate safely and without any problems.
  • Page 31 If more than one degree of danger is present, the warning notice representing the highest degree of danger will be used. A notice warning of injury to persons with a safety alert symbol may also include a warning relating to property damage. © Siemens AG 2011 A5E03484067-01, 09/2011...

  • Page 32: Safety Notes

    Siemens. These instructions are intended for industrial applications. Correct and safe operation of the device is guaranteed only when it is transported, stored, set up, installed, used and maintained according to the recommendations. © Siemens AG 2011 A5E03484067-01, 09/2011...

  • Page 33: Description

    Description Description Introduction The ANT793-6DG antenna is a directional antenna with dual linear polarization with ±45° polarization planes. Scope of delivery The following components are supplied with the antenna: ● Antenna with two N connectors female ● Universal fittings for wall and mast mounting ●...
  • Page 34 LP798-1N/LP798-2N . Length in m Order number 6XV1875-5AH10 6XV1875-5AH20 6XV1875-5AH50 6XV1875-5AN10 There is a control cabinet feedthrough available for IWLAN devices located in a control cabinet. You will find detailed information in the catalog IK PI. ANT793-6DG A5E03484067-01, 09/2011...

  • Page 35: Mounting

    Mounting Mounting Direct wall mounting Drilling template The graphic below shows distances between the drill holes. Use this information for drilling. The dimensions are specified in mm. ANT793-6DG A5E03484067-01, 09/2011...
  • Page 36 ① Drilled holes ② Plugs ③ Support ④ Screws Procedure Follow the steps below to mount the antenna on a wall: Note Remember that the distance between the antenna and the wall must be at least 4.2 ANT793-6DG A5E03484067-01, 09/2011...
  • Page 37 1. Drill the holes in the wall (diameter 6 mm) and insert the plugs in the holes. 2. Position the support and secure it with the screws. min. 4,2 mm 3. Place the antenna on the support and push it down until the antenna locks in place. ANT793-6DG A5E03484067-01, 09/2011...

  • Page 38: Mounting With A Rotating Support Bracket

    Mounting Mounting with a rotating support bracket Mounting the support on a rotating bracket Installation options It is possible to mount the rotating bracket in two different positions: Option 1: ① Rotating bracket ② Support ③ Screws ANT793-6DG A5E03484067-01, 09/2011...
  • Page 39 Mounting Option 2: ① Rotating bracket ② Support ③ Screws Procedure Mount the support on the rotating bracket as shown. ANT793-6DG A5E03484067-01, 09/2011...

  • Page 40: Wall Mounting

    1. Drill two holes (diameter 6 mm). The distance between the drilled holes is 24 mm. 2. Insert the plugs in the holes. 3. Place the rotating bracket on the wall and secure it with the screws. ANT793-6DG A5E03484067-01, 09/2011...

  • Page 41: Mast Mounting

    The elements for securing the antenna to a mast are suitable for a mast diameter of 25 mm to 85 mm. Procedure Secure the rotating bracket to the mast using two hose clips as shown. The tightening torque is 5 Nm. ANT793-6DG A5E03484067-01, 09/2011...

  • Page 42: Mounting The Antenna On The Support

    Mounting Mounting the antenna on the support Overview Procedure 1. Place the antenna on the support secured to the rotating bracket. 2. Push the antenna down until it locks in place. ANT793-6DG A5E03484067-01, 09/2011...

  • Page 43: Adjusting The Antenna

    Mounting Adjusting the antenna Overview ① Horizontal axis ② Vertical axis ANT793-6DG A5E03484067-01, 09/2011...
  • Page 44 Fix the position of the rotating bracket with the setting screws loosened. 1. Position the antenna as required. 2. First tighten the screw for the vertical axis. The tightening torque is 3.5 Nm. 3. Then tighten the screw for the horizontal axis. The tightening torque is 3.5 Nm. ANT793-6DG A5E03484067-01, 09/2011...

  • Page 45: Connection

    1. Screw the connecting cable for the SCALANCE W-700 to the antenna. The tightening torque at the N connector is 1 Nm. If there is greater mechanical load (for example vibration) a maximum 3 Nm is permitted. 2. Provide strain relief for the cables. ANT793-6DG A5E03484067-01, 09/2011...

  • Page 46: Technical Data

    Impedance 50 Ω Polarization +/-45° VSWR Mechanical characteristics: Support Dimensions 48 x 42 x 5 mm (width x height x depth) Mechanical characteristics: Rotating bracket Dimensions 48 x 57.5 x 41.5 mm (width x height x depth) ANT793-6DG A5E03484067-01, 09/2011...
  • Page 47 Technical data Horizontal radiation pattern (5600 MHz) Polarization plane -45° Amplitude [dB] Azimuth [deg] -120 -150 ANT793-6DG A5E03484067-01, 09/2011...
  • Page 48 Technical data Vertical radiation pattern (5600 MHz) Polarization plane -45° Amplitude [dB] Elevation [deg] -150 -120 ANT793-6DG A5E03484067-01, 09/2011...
  • Page 49 Technical data Horizontal radiation pattern (5600 MHz) Polarization plane +45° Amplitude [dB] Azimuth [deg] -120 -120 -150 -150 ANT793-6DG A5E03484067-01, 09/2011...
  • Page 50 Technical data Vertical radiation pattern (5600 MHz) Polarization plane +45° Amplitude [dB] Elevation [deg] -150 -150 -120 -120 ANT793-6DG A5E03484067-01, 09/2011...

  • Page 51: Dimension Drawings

    Dimension drawings Dimension drawings Antenna Side and front view The dimensions are specified in mm. ANT793-6DG A5E03484067-01, 09/2011...
  • Page 52 Dimension drawings Support Front view The dimensions are specified in mm. ANT793-6DG A5E03484067-01, 09/2011...
  • Page 53 Dimension drawings Rotating bracket Side views and front view The dimensions are specified in mm. ANT793-6DG A5E03484067-01, 09/2011...
  • Page 54 Trademarks All names identified by ® are registered trademarks of Siemens AG. The remaining trademarks in this publication may be trademarks whose use by third parties for their own purposes could violate the rights of the owner. Disclaimer of Liability We have reviewed the contents of this publication to ensure consistency with the hardware and software described.
