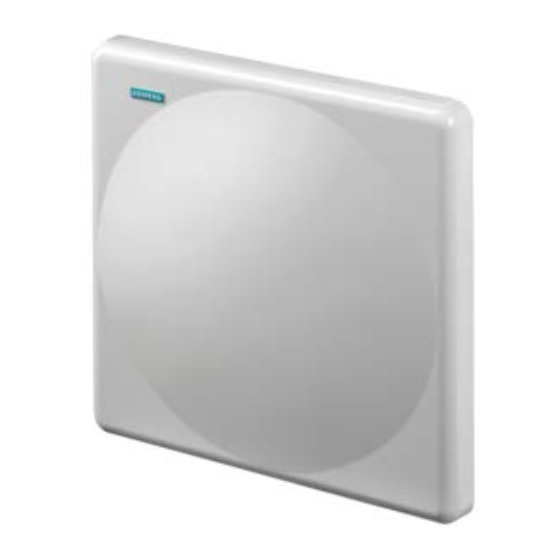

Siemens ANT793-8DK Compact Operating Instructions

Simatic net directional antenna 5 ghz
Hide thumbs Also See for ANT793-8DK:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
s
A5E03484060-01
SIMATIC NET
09/2011
Kompaktbetriebsanleitung
Compact Operating Instructions
ANT793-8DK (Richtantenne 5 GHz)
ANT793-8DK (Directional Antenna 5 GHz)
Deutsch/English
A5E03484060-01
© SIEMENS AG 2011
Änderungen vorbehalten
Subject to change

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Siemens ANT793-8DK

Summary of Contents for Siemens ANT793-8DK

  • Page 1 A5E03484060-01 SIMATIC NET 09/2011 Kompaktbetriebsanleitung Compact Operating Instructions ANT793-8DK (Richtantenne 5 GHz) ANT793-8DK (Directional Antenna 5 GHz) Deutsch/English A5E03484060-01 © SIEMENS AG 2011 Änderungen vorbehalten Subject to change...
  • Page 2 Sprachverzeichnis Deutsch ......................3 English......................19...

  • Page 3: Table Of Contents

    Inhaltsverzeichnis Sicherheitshinweise....................6 Beschreibung ......................7 Montage ........................9 Wandmontage .......................9 Mastmontage .......................10 Anschließen ......................11 Technische Daten ....................12 Maßbilder ....................... 17 ANT793-8DK A5E03484060-01, 09/2011...
  • Page 4 Bestimmungsgemäßer Gebrauch von Siemens-Produkten Beachten Sie Folgendes: WARNUNG Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und - komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein.
  • Page 5 Beim Auftreten mehrerer Gefährdungsstufen wird immer der Warnhinweis zur jeweils höchsten Stufe verwendet. Wenn in einem Warnhinweis mit dem Warndreieck vor Personenschäden gewarnt wird, dann kann im selben Warnhinweis zusätzlich eine Warnung vor Sachschäden angefügt sein. © Siemens AG 2011 A5E03484060-01, 09/2011...

  • Page 6: Sicherheitshinweise

    Betriebsanleitung beschrieben Verwendung eingesetzt werden. Es darf nur mit Geräten oder Komponenten anderer Hersteller kombiniert werden, wenn diese Komponenten durch Siemens freigegeben wurden. Die Anleitung ist für den industriellen Einsatz vorgesehen. Eine korrekte und sichere Funktion des Geräts ist nur dann sichergestellt, wenn es entsprechend der Empfehlung transportiert, aufbewahrt, aufgestellt, installiert, benutzt und gepflegt wird.

  • Page 7: Beschreibung

    Beschreibung Beschreibung Einleitung Bei der Antenne ANT793-8DK handelt es sich um eine zweifach horizontal/vertikal polarisierte Richtantenne. Lieferumfang Folgende Teile gehören zum Lieferumfang der Antenne: ● Antenne mit zwei N-Connectoren female ● Universalbefestigungssatz für die Wand- und Mastmontage ● Kompaktbetriebsanleitung Überprüfen Sie die Vollständigkeit der Lieferung. Setzen Sie sich bei unvollständiger Lieferung oder bei äußeren Beschädigungen mit Ihrem Lieferanten oder der örtlichen...
  • Page 8 Male/Male Flexible Connection Cable als Zubehör lieferbar. Länge in m Bestellnummer 6XV1875-5AH10 6XV1875-5AH20 6XV1875-5AH50 6XV1875-5AN10 Für IWLAN-Geräte, die sich in einem Schaltschrank befinden, gibt es eine Schaltschrankdurchführung mit entsprechenden Leitungen. Detailinformationen finden Sie im Katalog IK PI. ANT793-8DK A5E03484060-01, 09/2011...

  • Page 9: Montage

    Sie die gleichen Freiheitsgrade wie bei der Mastmontage erhalten. Im Halteblech der Antenne finden Sie vier Gewindebolzen (Position A) an denen der Universalbefestigungssatz befestigt wird. Befestigen Sie den Universalbefestigungssatz über die vier Bohrungen (Position D) an der Wand. ANT793-8DK A5E03484060-01, 09/2011...

  • Page 10: Mastmontage

    Universalbefestigungssatz befestigt wird. Je nach Maststärke kann Position B wie im Bild "Dicker Mast" dargestellt oder um 180° gedreht (Bild: Dünner Mast) und bei Bedarf mit den langen Schrauben M8 versehen eingesetzt werden. Dicker Mast Dünner Mast ANT793-8DK A5E03484060-01, 09/2011...

  • Page 11: Anschließen

    Vorgehensweise 1. Schrauben Sie die Verbindungsleitung zum SCALANCE W-700 an die Antenne an. Das Anzugsmoment am N-Connector beträgt 1 Nm. Bei erhöhter mechanischer Belastung (z. B. Vibrationen) sind max. 3 Nm zulässig. 2. Entlasten Sie die Leitungen. ANT793-8DK A5E03484060-01, 09/2011...

  • Page 12: Technische Daten

    -45 °C ... +70 °C Betriebstemperatur Anschluss 2 x N-Connectoren female Elektrische Eigenschaften Frequenzbereich 5150 – 5875 MHz Antennengewinn 23 dBi Horizontaler 9° Strahlungswinkel Vertikaler Strahlungswinkel 9° Impedanz 50 Ω Polarisierung Vertikal und horizontal. Jeweils linear polarisiert. VSWR ANT793-8DK A5E03484060-01, 09/2011...
  • Page 13 Technische Daten Horizontales Felddiagramm (5600 MHz) Antennenanschluss: Horizontal Amplitude [dB] Azimuth [deg] -120 -150 ANT793-8DK A5E03484060-01, 09/2011...
  • Page 14 Technische Daten Vertikal Felddiagramm (5600 MHz) Antennenanschluss: Horizontal Amplitude [dB] Elevation [deg] -150 -150 -120 -120 ANT793-8DK A5E03484060-01, 09/2011...
  • Page 15 Technische Daten Horizontales Felddiagramm (5600 MHz) Antennenanschluss: Vertikal Amplitude [dB] Azimuth [deg] -120 -120 -150 -150 ANT793-8DK A5E03484060-01, 09/2011...
  • Page 16 Technische Daten Vertikales Felddiagramm (5600 MHz) Antennenanschluss: Vertikal Amplitude [dB] Elevation [deg] -150 -150 -120 -120 ANT793-8DK A5E03484060-01, 09/2011...

  • Page 17: Maßbilder

    Maßbilder Maßbilder Rückansicht, Seitenansicht Die Maße sind in mm angegeben. ANT793-8DK A5E03484060-01, 09/2011...
  • Page 18 Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
  • Page 19 Table of contents Safety notes ......................22 Description ......................23 Mounting ........................ 25 Wall mounting ......................25 Mast mounting .....................26 Connection......................27 Technical data......................28 Dimension drawings ....................33 ANT793-8DK A5E03484060-01, 09/2011...
  • Page 20 Note the following: WARNING Siemens products may only be used for the applications described in the catalog and in the relevant technical documentation. If products and components from other manufacturers are used, these must be recommended or approved by Siemens. Proper transport, storage, installation, assembly, commissioning, operation and maintenance are required to ensure that the products operate safely and without any problems.
  • Page 21 If more than one degree of danger is present, the warning notice representing the highest degree of danger will be used. A notice warning of injury to persons with a safety alert symbol may also include a warning relating to property damage. © Siemens AG 2011 A5E03484060-01, 09/2011...

  • Page 22: Safety Notes

    Siemens. These instructions are intended for industrial applications. Correct and safe operation of the device is guaranteed only when it is transported, stored, set up, installed, used and maintained according to the recommendations. © Siemens AG 2011 A5E03484060-01, 09/2011...

  • Page 23: Description

    Description Description Introduction The ANT793-8DK antenna is a directional antenna with dual horizontal/vertical polarization. Scope of delivery The following components are supplied with the antenna: ● Antenna with two N connectors female ● Universal fittings for wall and mast mounting ●...
  • Page 24 LP798-1N/LP798-2N . Length in m Order number 6XV1875-5AH10 6XV1875-5AH20 6XV1875-5AH50 6XV1875-5AN10 There is a control cabinet feedthrough available for IWLAN devices located in a control cabinet. You will find detailed information in the catalog IK PI. ANT793-8DK A5E03484060-01, 09/2011...

  • Page 25: Mounting

    The mounting plate for the antenna has four threaded bolts (position A) to which the universal fittings can be secured. Secure the universal fittings to the wall using the four holes (position D). ANT793-8DK A5E03484060-01, 09/2011...

  • Page 26: Mast Mounting

    Depending on the thickness of the mast, position B can be as shown in the "Thick mast" figure or turned through 180° (Figure: Thin mast) and when necessary secured using the long M8 screws. Thick mast Thin mast ANT793-8DK A5E03484060-01, 09/2011...

  • Page 27: Connection

    1. Screw the connecting cable for the SCALANCE W-700 to the antenna. The tightening torque at the N connector is 1 Nm. If there is greater mechanical load (for example vibration) a maximum 3 Nm is permitted. 2. Provide strain relief for the cables. ANT793-8DK A5E03484060-01, 09/2011...

  • Page 28: Technical Data

    2 x N connector, female Electrical characteristics Frequency range 5150 – 5875 MHz Antenna gain 23 dBi Horizontal radiation angle 9° Vertical radiation angle 9° Impedance 50 Ω Polarization Vertical and horizontal. In each case with linear polarization. VSWR ANT793-8DK A5E03484060-01, 09/2011...
  • Page 29 Technical data Horizontal radiation pattern (5600 MHz) Antenna connector: Horizontal Amplitude [dB] Azimuth [deg] -120 -150 ANT793-8DK A5E03484060-01, 09/2011...
  • Page 30 Technical data Vertical radiation pattern (5600 MHz) Antenna connector: Horizontal Amplitude [dB] Elevation [deg] -150 -150 -120 -120 ANT793-8DK A5E03484060-01, 09/2011...
  • Page 31 Technical data Horizontal radiation pattern (5600 MHz) Antenna connector: Vertical Amplitude [dB] Azimuth [deg] -120 -120 -150 -150 ANT793-8DK A5E03484060-01, 09/2011...
  • Page 32 Technical data Vertical radiation pattern (5600 MHz) Antenna connector: Vertical Amplitude [dB] Elevation [deg] -150 -150 -120 -120 ANT793-8DK A5E03484060-01, 09/2011...

  • Page 33: Dimension Drawings

    Dimension drawings Dimension drawings Rear view, side view The dimensions are specified in mm. ANT793-8DK A5E03484060-01, 09/2011...
  • Page 34 Trademarks All names identified by ® are registered trademarks of Siemens AG. The remaining trademarks in this publication may be trademarks whose use by third parties for their own purposes could violate the rights of the owner. Disclaimer of Liability We have reviewed the contents of this publication to ensure consistency with the hardware and software described.
