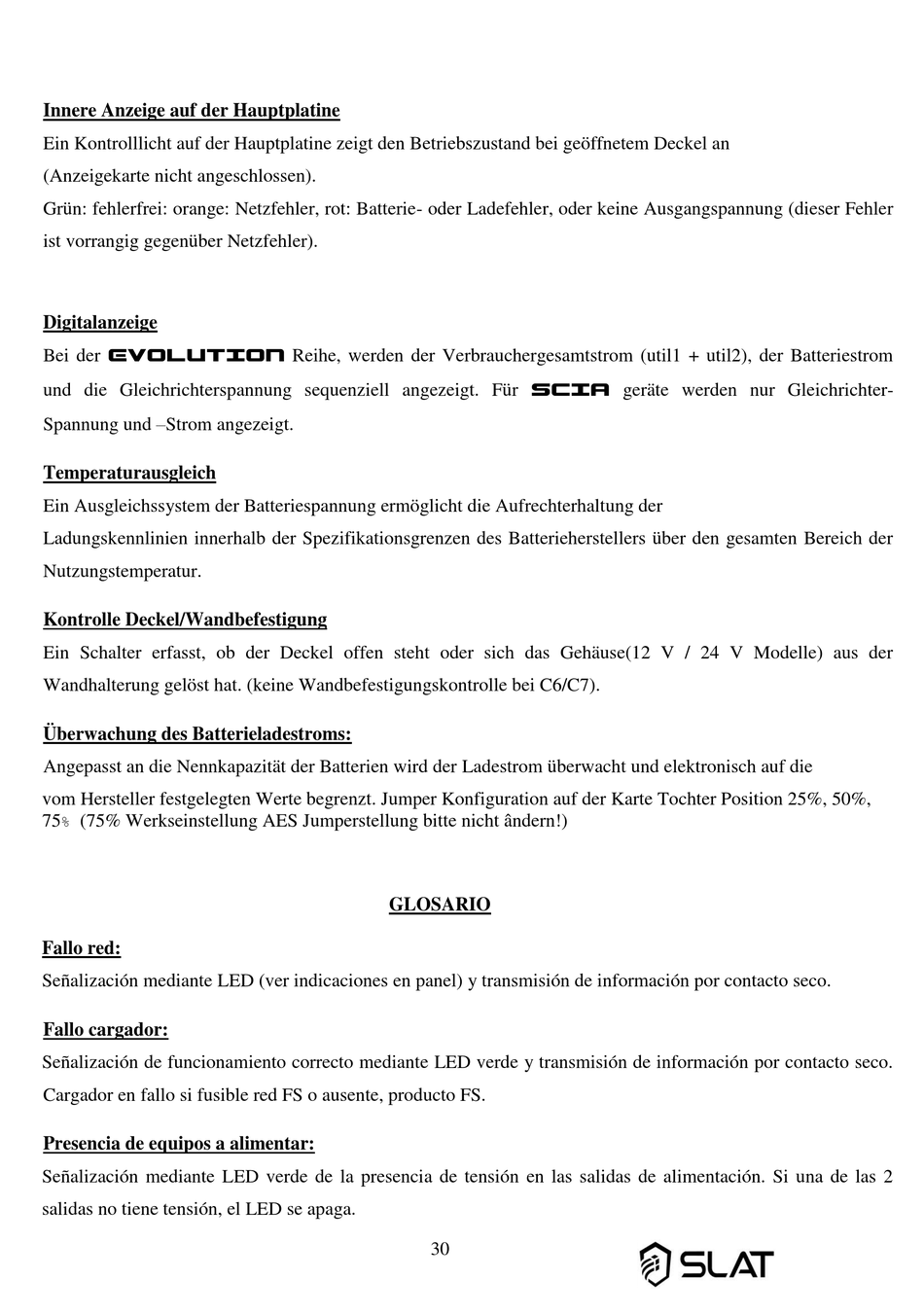

Innere Anzeige auf der Hauptplatine
Ein Kontrolllicht auf der Hauptplatine zeigt den Betriebszustand bei geöffnetem Deckel an
(Anzeigekarte nicht angeschlossen).
Grün: fehlerfrei: orange: Netzfehler, rot: Batterie- oder Ladefehler, oder keine Ausgangspannung (dieser Fehler
ist vorrangig gegenüber Netzfehler).
Digitalanzeige
Bei der EVOLUTION Reihe, werden der Verbrauchergesamtstrom (util1 + util2), der Batteriestrom
und die Gleichrichterspannung sequenziell angezeigt. Für SCIA geräte werden nur Gleichrichter-
Spannung und –Strom angezeigt.
Temperaturausgleich
Ein Ausgleichssystem der Batteriespannung ermöglicht die Aufrechterhaltung der
Ladungskennlinien innerhalb der Spezifikationsgrenzen des Batterieherstellers über den gesamten Bereich der
Nutzungstemperatur.
Kontrolle Deckel/Wandbefestigung
Ein Schalter erfasst, ob der Deckel offen steht oder sich das Gehäuse(12 V / 24 V Modelle) aus der
Wandhalterung gelöst hat. (keine Wandbefestigungskontrolle bei C6/C7).
Überwachung des Batterieladestroms:
Angepasst an die Nennkapazität der Batterien wird der Ladestrom überwacht und elektronisch auf die
vom Hersteller festgelegten Werte begrenzt. Jumper Konfiguration auf der Karte Tochter Position 25%, 50%,
75 % (75% Werkseinstellung AES Jumperstellung bitte nicht ândern!)
Fallo red:
Señalización mediante LED (ver indicaciones en panel) y transmisión de información por contacto seco.
Fallo cargador:
Señalización de funcionamiento correcto mediante LED verde y transmisión de información por contacto seco.
Cargador en fallo si fusible red FS o ausente, producto FS.
Presencia de equipos a alimentar:
Señalización mediante LED verde de la presencia de tensión en las salidas de alimentación. Si una de las 2
salidas no tiene tensión, el LED se apaga.
