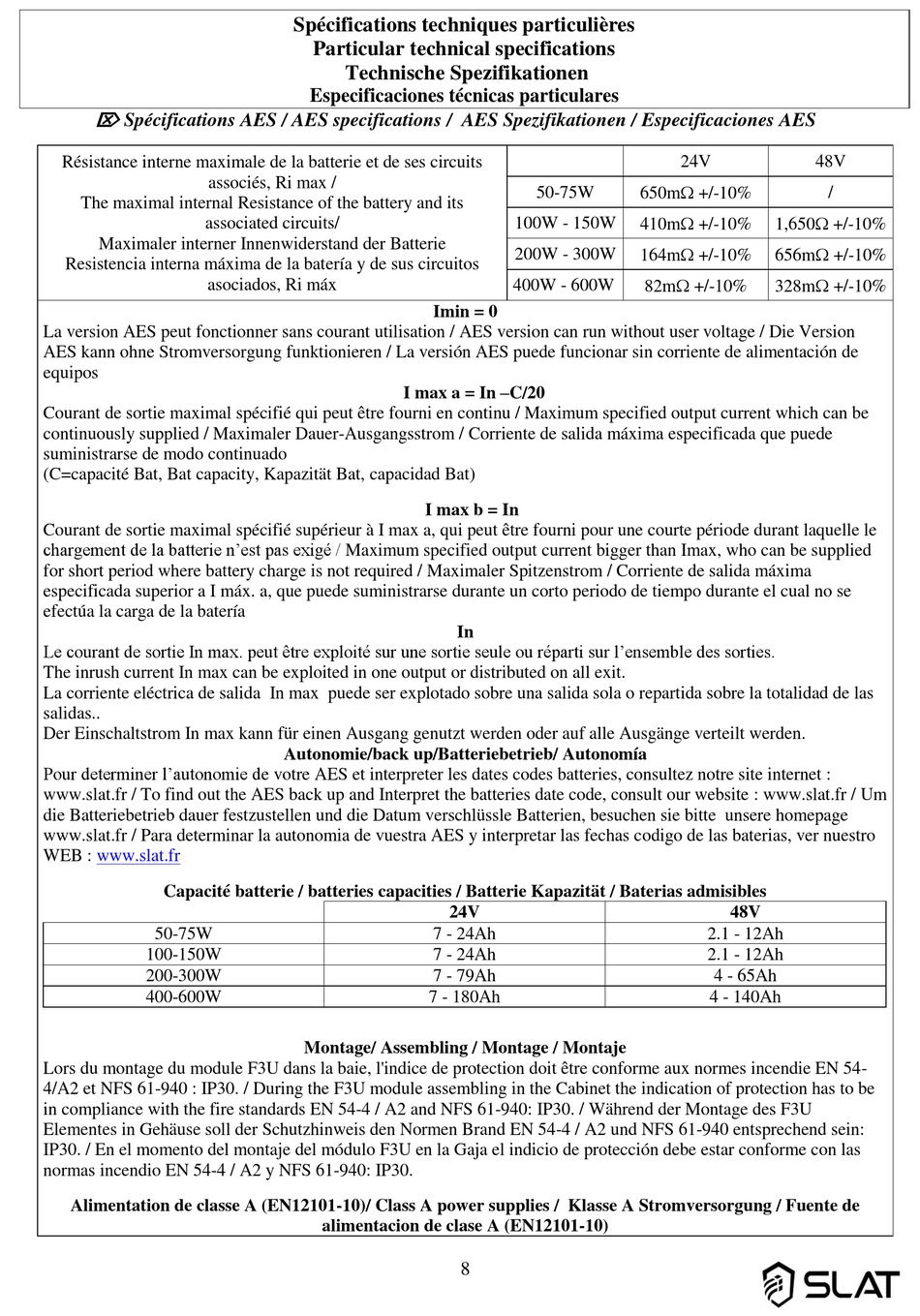

Spécifications AES / AES specifications / AES Spezifikationen / Especificaciones AES
Résistance interne maximale de la batterie et de ses circuits
associés, Ri max /
The maximal internal Resistance of the battery and its
associated circuits/
Maximaler interner Innenwiderstand der Batterie
Resistencia interna máxima de la batería y de sus circuitos
asociados, Ri máx
La version AES peut fonctionner sans courant utilisation / AES version can run without user voltage / Die Version
AES kann ohne Stromversorgung funktionieren / La versión AES puede funcionar sin corriente de alimentación de
equipos
Courant de sortie maximal spécifié qui peut être fourni en continu / Maximum specified output current which can be
continuously supplied / Maximaler Dauer-Ausgangsstrom / Corriente de salida máxima especificada que puede
suministrarse de modo continuado
(C=capacité Bat, Bat capacity, Kapazität Bat, capacidad Bat)
Courant de sortie maximal spécifié supérieur à I max a, qui peut être fourni pour une courte période durant laquelle le
chargement de la batterie n'est pas exigé / Maximum specified output current bigger than Imax, who can be supplied
for short period where battery charge is not required / Maximaler Spitzenstrom / Corriente de salida máxima
especificada superior a I máx. a, que puede suministrarse durante un corto periodo de tiempo durante el cual no se
efectúa la carga de la batería
Le courant de sortie In max. peut être exploité sur une sortie seule ou réparti sur l'ensemble des sorties.
The inrush current In max can be exploited in one output or distributed on all exit.
La corriente eléctrica de salida In max puede ser explotado sobre una salida sola o repartida sobre la totalidad de las
salidas..
Der Einschaltstrom In max kann für einen Ausgang genutzt werden oder auf alle Ausgänge verteilt werden.
Pour determiner l'autonomie de votre AES et interpreter les dates codes batteries, consultez notre site internet :
www.slat.fr / To find out the AES back up and Interpret the batteries date code, consult our website : www.slat.fr / Um
die Batteriebetrieb dauer festzustellen und die Datum verschlüssle Batterien, besuchen sie bitte unsere homepage
www.slat.fr / Para determinar la autonomia de vuestra AES y interpretar las fechas codigo de las baterias, ver nuestro
WEB : www.slat.fr
Capacité batterie / batteries capacities / Batterie Kapazität / Baterias admisibles
50-75W
100-150W
200-300W
400-600W
Lors du montage du module F3U dans la baie, l'indice de protection doit être conforme aux normes incendie EN 54-
4/A2 et NFS 61-940 : IP30. / During the F3U module assembling in the Cabinet the indication of protection has to be
in compliance with the fire standards EN 54-4 / A2 and NFS 61-940: IP30. / Während der Montage des F3U
Elementes in Gehäuse soll der Schutzhinweis den Normen Brand EN 54-4 / A2 und NFS 61-940 entsprechend sein:
IP30. / En el momento del montaje del módulo F3U en la Gaja el indicio de protección debe estar conforme con las
normas incendio EN 54-4 / A2 y NFS 61-940: IP30.
Alimentation de classe A (EN12101-10)/ Class A power supplies / Klasse A Stromversorgung / Fuente de
Spécifications techniques particulières
Particular technical specifications
Technische Spezifikationen
Especificaciones técnicas particulares
Imin = 0
I max a = In –C/20
I max b = In
In
Autonomie/back up/Batteriebetrieb/ Autonomía
24V
7 - 24Ah
7 - 24Ah
7 - 79Ah
7 - 180Ah
Montage/ Assembling / Montage / Montaje
alimentacion de clase A (EN12101-10)
50-75W
100W - 150W
200W - 300W
400W - 600W
8
24V
650m +/-10%
410m +/-10% 1,650 +/-10%
164m +/-10% 656m +/-10%
82m +/-10% 328m +/-10%
48V
2.1 - 12Ah
2.1 - 12Ah
4 - 65Ah
4 - 140Ah
48V
/
