Aby wykonać pomiar prądu należy:

ustawić przełącznik funkcji na pożądany zakres, przy niezna-
nym zakresie pomiarów ustawić zakres najwyższy,

otworzyć szczęki miernika i zacisnąć je całkowicie wokół
przewodu,

odczytać wynik pomiaru na wyświetlaczu,

w razie potrzeby wybrać niższy zakres pomiarowy.
Podczas pomiarów prądu należy upewnić się, że szczęki
miernika są w pełni zaciśnięte. W przeciwnym razie miernik
nie będzie w stanie dokonać dokładnych pomiarów. Najdo-
kładniejszy pomiar uzyskamy, kiedy przewód będzie znaj-
dował się w centrum szczęk pomiarowych.

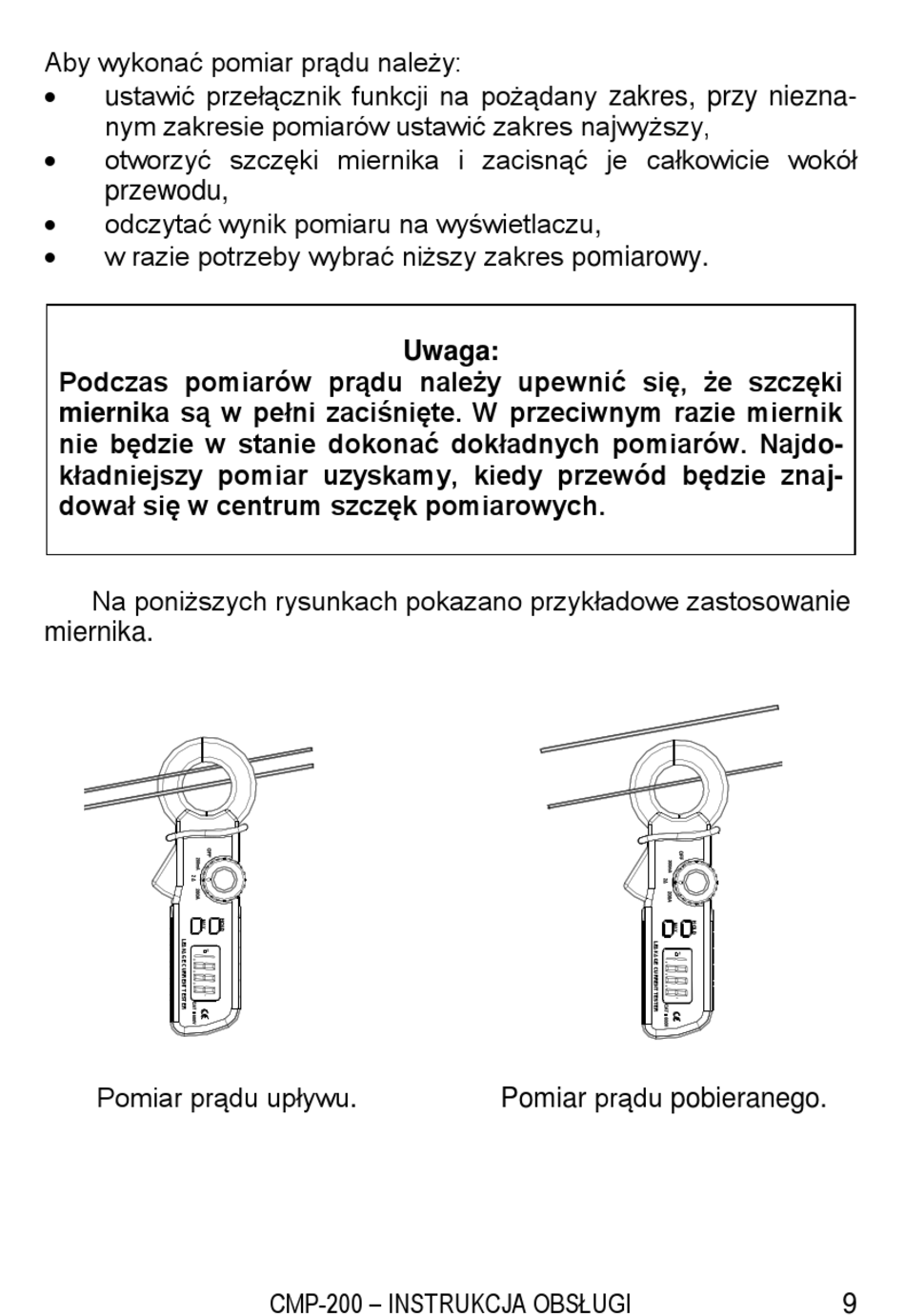

Na poniższych rysunkach pokazano przykładowe zastosowanie
miernika.
Pomiar prądu upływu.
Uwaga:
CMP-200 – INSTRUKCJA OBSŁUGI
Pomiar prądu pobieranego.
9
