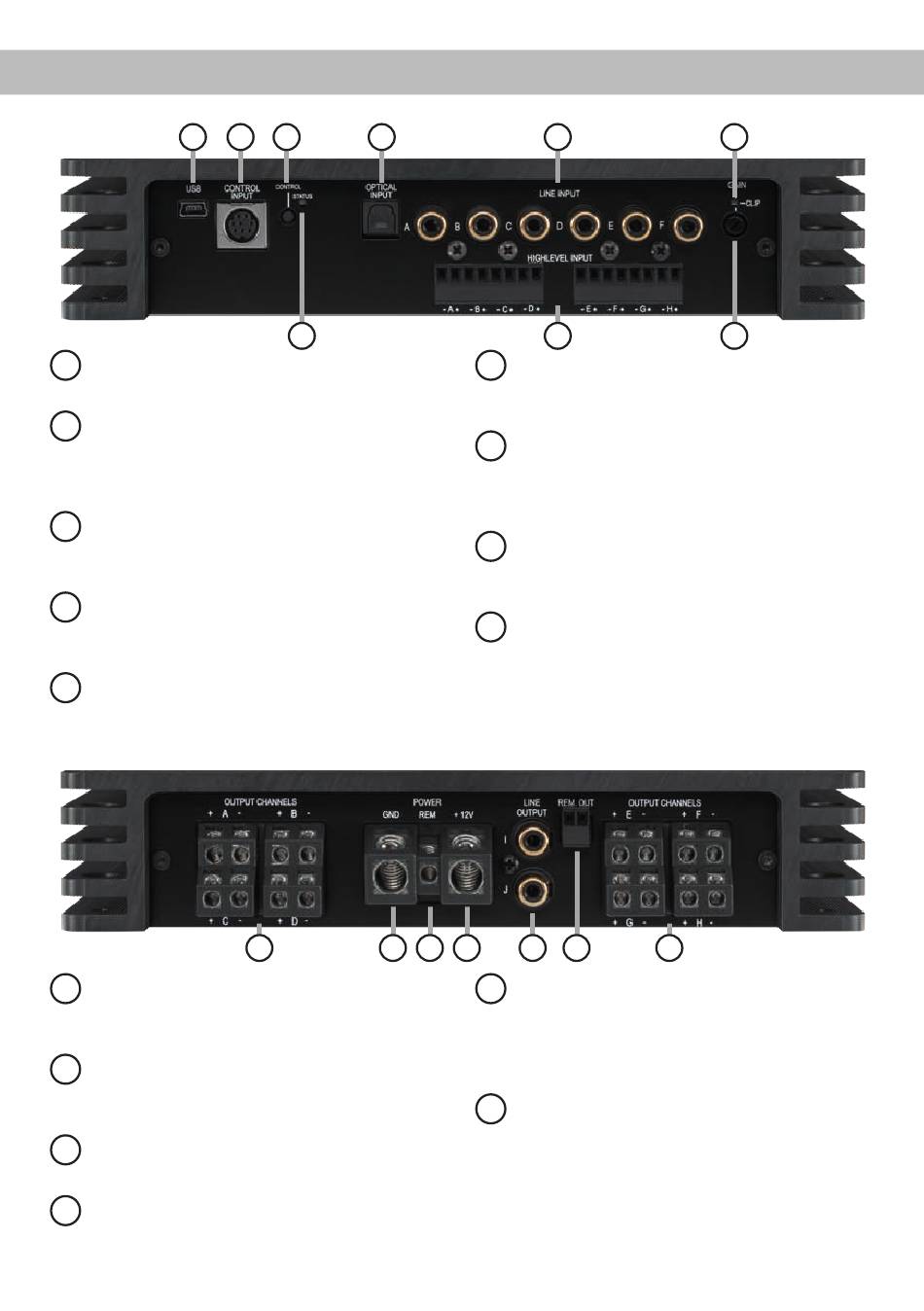

Anschluss- und Bedienelemente

1
USB Eingang
1
Dient zum Anschluss an den Computer.
Control Input
2
Multifunktionsanschluss – dient zum An-
schluss einer Fernbedienung und weiterem
HELIX Zubehör.
.
Control Taster
3
Dient zum Umschalten der Sound Setups
oder zum Resetten des Gerätes.
Status LED
4
Die Status LED zeigt den Betriebszustand
an.
Optical Input
5
Optischer Eingang im SPDIF-Format für
digitale Stereosignale.
Output Channels
10
Lautsprecherausgänge für den Anschluss
von Lautsprechersystemen.
GND
11
Anschluss des Massekabels (Minuspol der
Batterie oder Fahrzeugchassis).
REM
12
Anschluss für die Remoteleitung.
+12 V
13
Anschluss für das Versorgungsspannungs-
kabel +12 V der Batterie.
2 3 5
4
10 11 12 13
6
7
Line Input
6
Cinch-Eingänge
Vorverstärkersignals.
Highlevel Input
7
Hochpegel-Lautsprechereingang zum An-
schluss von Werksradios oder Radios ohne
Vorverstärkerausgänge.
Clipping LED
8
Diese LED leuchtet rot, wenn einer der Ana-
logeingänge übersteuert wird.
Gain
9
Regler zum Einstellen der Eingangsempfind-
lichkeit des Line und Highlevel Inputs.
14 15
Line Output
14
Vorverstärkerausgänge
weiterer Verstärker. Zur Einschaltung wei-
terer Verstärker muss der Remote-Ausgang
(Rem Out) verwendet werden.
Rem Out
15
Der Remote-Ausgang dient zum Einschalten
weiterer Verstärker. Dieser Ausgang muss
bei Verwendung der Cinch-Ausgänge (Line
Output) genutzt werden. Beide Anschlüsse
sind intern parallel geschaltet.
8
9
zum Anschluss eines
10
zum Anschluss
3
