Anschluss- und Bedienelemente

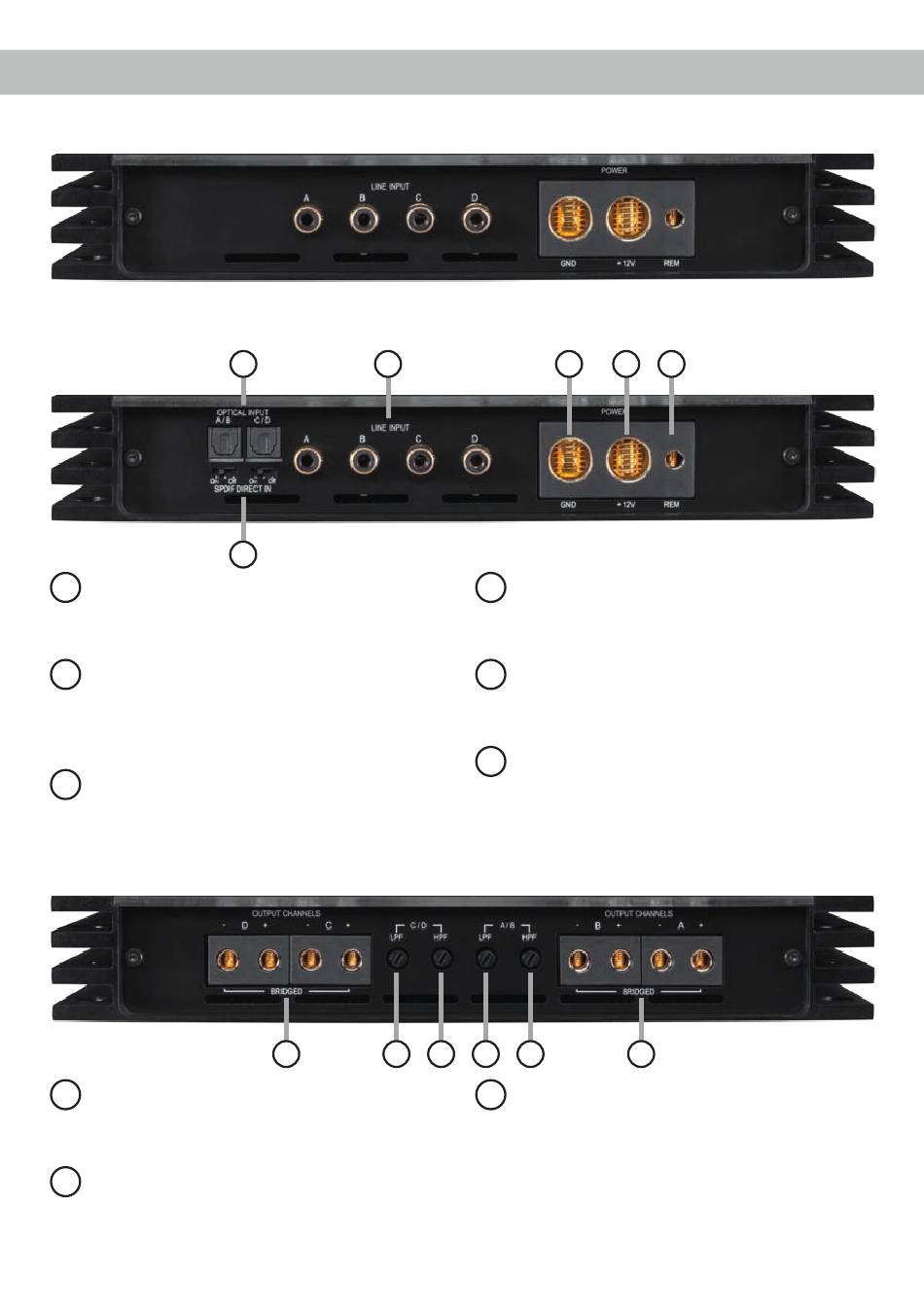

C FOUR Seitenansicht Standardausstattung
C FOUR Seitenansicht mit optional erhältlichem HELIX Digital Input Modul HDM 2
Optical Input
1
Optische Digitaleingänge im SPDIF-Format
für digitale Stereosignale.
SPDIF Direct In-Schalter
2
Zur direkten Weiterleitung der Digitalsignale
vom integrierten DA-Wandler zum internen
Leistungsverstärker.
Line Input
3
Cinch-Eingänge
Vorverstärkersignals.
Output Channels
7
Lautsprecherausgänge für den Anschluss
von Lautsprechersystemen.
LPF
8
Regler zum Einstellen des Tiefpassfilters
der Kanalpaare A / B und C / D von 15 Hz bis
4.000 Hz.
1 3
2
zum Anschluss eines
7 8
4
GND
4
Anschluss des Massekabels (Minuspol der
Batterie oder Fahrzeugchassis).
+12 V
5
Anschluss für das Versorgungsspannungs-
kabel +12 V der Batterie.
REM
6
Anschluss für die Remoteleitung.
9 8 9
HPF
9
Regler zum Einstellen des Hochpassfilters
der Kanalpaare A / B und C / D von 15 Hz bis
4.000 Hz.
5 6
7
3
