5.5 Communication Connection
R5 inverter is standardly equipped with a RS485 interfaceand a RS232 interface .
Pin Number
1
2
3
4
5
6
7
8

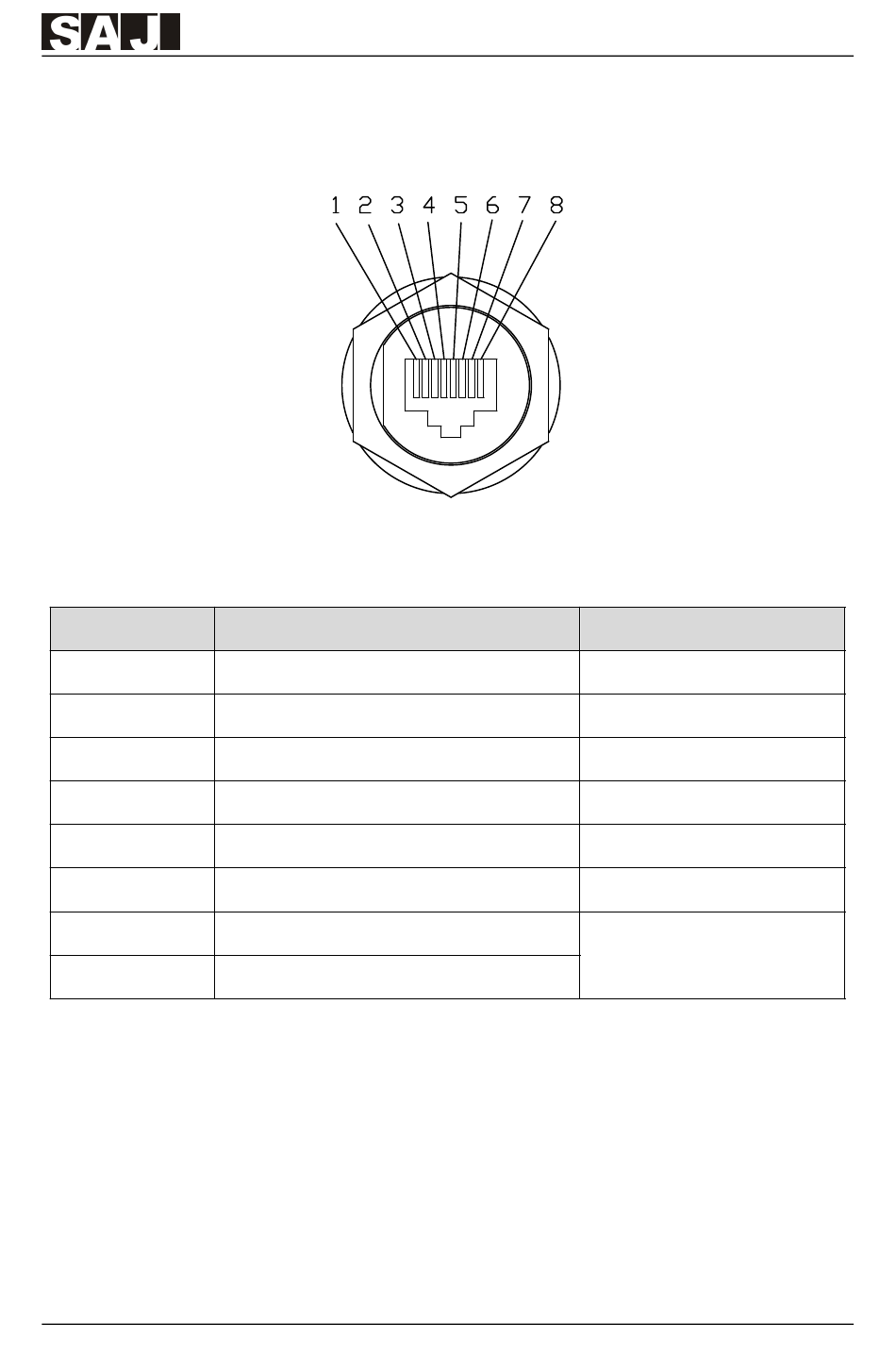

Figure5.16 RS485 pin
Description
Empty
GND_W
+7V_W
Empty
Empty
Empty
RS485-A
RS485-B
Table 5.5 RS485 pin port definition
- 34 -
R5
Series
Effect
Ground wire
Power source
Transmission RS485
differential signal
