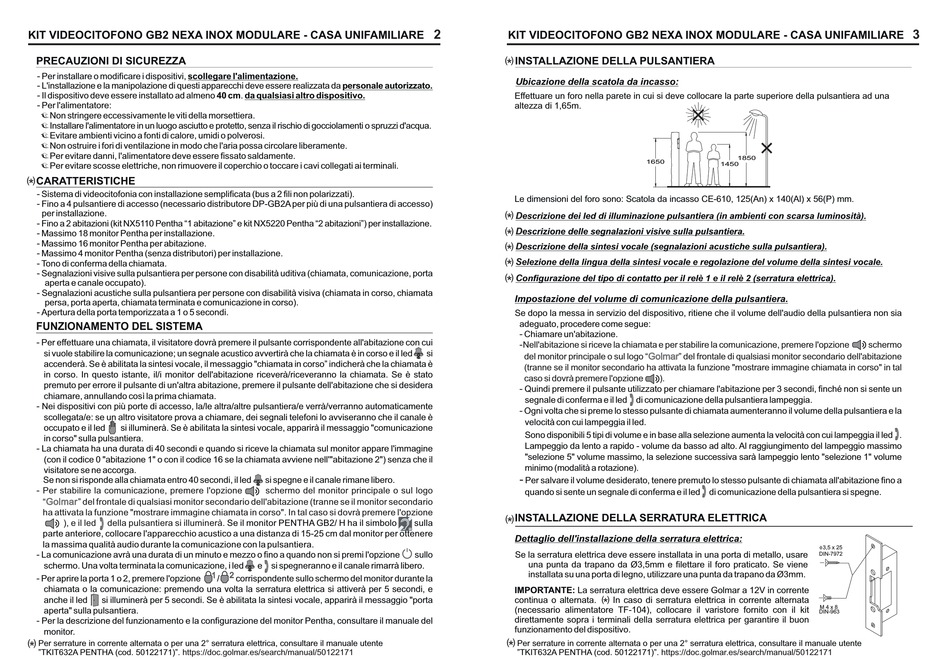

KIT VIDEOCITOFONO GB2 NEXA INOX MODULARE - CASA UNIFAMILIARE

PRECAUZIONI DI SICUREZZA

-
Per installare o modificare i dispositivi, scollegare l'alimentazione.
- L'installazione e la manipolazione di questi apparecchi deve essere realizzata da personale autorizzato.
- Il dispositivo deve essere installato ad almeno
- Per l'alimentatore:
Non stringere eccessivamente le viti della morsettiera.
w
Installare l'alimentatore in un luogo asciutto e protetto, senza il rischio di gocciolamenti o spruzzi d'acqua.
w
Evitare ambienti vicino a fonti di calore, umidi o polverosi.
w
Non ostruire i fori di ventilazione in modo che l'aria possa circolare liberamente.
w
Per evitare danni, l'alimentatore deve essere fissato saldamente.
w
Per evitare scosse elettriche, non rimuovere il coperchio o toccare i cavi collegati ai terminali.
w
CARATTERISTICHE
( )
*
-
Sistema di videocitofonia con installazione semplificata (bus a 2 fili non polarizzati).
-
Fino a 4 pulsantiere di accesso (necessario distributore DP-GB2A per più di una pulsantiera di accesso)
per installazione.
- Fino a 2 abitazioni (kit NX5110 Pentha "1 abitazione" e kit NX5220 Pentha "2 abitazioni") per installazione.
- Massimo 18 monitor Pentha per installazione.
- Massimo 16 monitor Pentha per abitazione.
- Massimo 4 monitor Pentha (senza distributori) per installazione.
- Tono di conferma della chiamata.
- Segnalazioni visive sulla pulsantiera per persone con disabilità uditiva (chiamata, comunicazione, porta
aperta e canale occupato).
-
Segnalazioni acustiche sulla pulsantiera per persone con disabilità visiva (chiamata in corso, chiamata
persa, porta aperta, chiamata terminata e comunicazione in corso).
- Apertura della porta temporizzata a 1 o 5 secondi.

FUNZIONAMENTO DEL SISTEMA

-
Per effettuare una chiamata, il visitatore dovrà premere il pulsante corrispondente all'abitazione con cui
si vuole stabilire la comunicazione; un segnale acustico avvertirà che la chiamata è in corso e il led
accenderà. Se è abilitata la sintesi vocale, il messaggio "chiamata in corso" indicherà che la chiamata è
in corso. In questo istante, il/i monitor dell'abitazione riceverà/riceveranno la chiamata. Se è stato
premuto per errore il pulsante di un'altra abitazione, premere il pulsante dell'abitazione che si desidera
chiamare, annullando così la prima chiamata.
- Nei dispositivi con più porte di accesso, la/le altra/altre pulsantiera/e verrà/verranno automaticamente
scollegata/e: se un altro visitatore prova a chiamare, dei segnali telefoni lo avviseranno che il canale è
occupato e il led si illuminerà. Se è abilitata la sintesi vocale, apparirà il messaggio "comunicazione
in corso" sulla pulsantiera.
-
La chiamata ha una durata di 40 secondi e quando si riceve la chiamata sul monitor appare l'immagine
(con il codice 0 "abitazione 1" o con il codice 16 se la chiamata avviene nell'"abitazione 2") senza che il
visitatore se ne accorga.
Se non si risponde alla chiamata entro 40 secondi, il led
- Per stabilire la comunicazione, premere l'opzione
Golmar
" " del frontale di qualsiasi monitor secondario dell'abitazione (tranne se il monitor secondario
ha attivata la funzione "mostrare immagine chiamata in corso". In tal caso si dovrà premere l'opzione
), e il led della pulsantiera si illuminerà.
parte anteriore, collocare l'apparecchio acustico a una distanza di 15-25 cm dal monitor per ottenere
la massima qualità audio durante la comunicazione con la pulsantiera.
-
La comunicazione avrà una durata di un minuto e mezzo o fino a quando non si premi l'opzione
schermo. Una volta terminata la comunicazione, i led
- Per aprire la porta 1 o 2, premere l'opzione
chiamata o la comunicazione: premendo una volta la serratura elettrica si attiverà per 5 secondi, e
anche il led si illuminerà per 5 secondi. Se è abilitata la sintesi vocale, apparirà il messaggio "porta
aperta" sulla pulsantiera.
-
Per la descrizione del funzionamento e la configurazione del monitor Pentha, consultare il manuale del
monitor.
( )
Per serrature in corrente alternata o per una 2° serratura elettrica, consultare il manuale utente
*
"TKIT632A PENTHA (cod. 50122171)". https://doc.golmar.es/search/manual/50122171
40 cm da qualsiasi altro dispositivo. .
si spegne e il canale rimane libero.
schermo del monitor principale o sul logo
Se il monitor PENTHA GB2/ H ha il simbolo
e si spegneranno e il canale rimarrà libero.
1 2
/ corrispondente sullo schermo del monitor durante la
2
KIT VIDEOCITOFONO GB2 NEXA INOX MODULARE - CASA UNIFAMILIARE
INSTALLAZIONE DELLA PULSANTIERA
( )
*
Ubicazione della scatola da incasso:
Effettuare un foro nella parete in cui si deve collocare la parte superiore della pulsantiera ad una
altezza di 1,65m.
Le dimensioni del foro sono: Scatola da incasso CE-610, 125(An) x 140(Al) x 56(P) mm.
( )
*
D escrizione dei led di illuminazione pulsantiera (in ambienti con scarsa luminosità).
( )
* D
escrizione delle segnalazioni visive sulla pulsantiera.
( )
* D
escrizione della sintesi vocale (segnalazioni acustiche sulla pulsantiera).
( )
*
S elezione della lingua della sintesi vocale e regolazione del volume della sintesi vocale.
( )
*
C
onfigurazione del tipo di contatto per il relè 1 e il relè 2 (serratura elettrica).
Impostazione del volume di comunicazione della pulsantiera.
Se dopo la messa in servizio del dispositivo, ritiene che il volume dell'audio della pulsantiera non sia
adeguato, procedere come segue:
- Chiamare un'abitazione.
- Nell'abitazione si riceve la chiamata e per stabilire la comunicazione, premere l'opzione
si
del monitor principale o sul logo "
(tranne se il monitor secondario ha attivata la funzione "mostrare immagine chiamata in corso" in tal
caso si dovrà premere l'opzione
-
Quindi premere il pulsante utilizzato per chiamare l'abitazione per 3 secondi, finché non si sente un
segnale di conferma e il led di comunicazione della pulsantiera lampeggia.
-
Ogni volta che si preme lo stesso pulsante di chiamata aumenteranno il volume della pulsantiera e la
velocità con cui lampeggia il led.
Sono disponibili 5 tipi di volume e in base alla selezione aumenta la velocità con cui lampeggia il led .
Lampeggio da lento a rapido - volume da basso ad alto. Al raggiungimento del lampeggio massimo
"selezione 5" volume massimo, la selezione successiva sarà lampeggio lento "selezione 1" volume
minimo (modalità a rotazione).
-
Per salvare il volume desiderato, tenere premuto lo stesso pulsante di chiamata all'abitazione fino a
quando si sente un segnale di conferma e il led di comunicazione della pulsantiera si spegne.
INSTALLAZIONE DELLA SERRATURA ELETTRICA
( )
*
sulla
Dettaglio dell'installazione della serratura elettrica:
sullo Se la serratura elettrica deve essere installata in una porta di metallo, usare
una punta da trapano da Ø3,5mm e filettare il foro praticato. Se viene
installata su una porta di legno, utilizzare una punta da trapano da Ø3mm.
IMPORTANTE: La serratura elettrica deve essere Golmar a 12V in corrente
continua o alternata.
(necessario alimentatore TF-104), collocare il varistore fornito con il kit
direttamente sopra i terminali della serratura elettrica per garantire il buon
funzionamento del dispositivo.
( )
* Per serrature in corrente alternata o per una 2° serratura elettrica, consultare il manuale utente
"TKIT632A PENTHA (cod. 50122171)".
1850
1650
1450
Golmar " del frontale di qualsiasi monitor secondario dell'abitazione
).
( )
In caso di serratura elettrica in corrente alternata
*
https://doc.golmar.es/search/manual/50122171
3
schermo
3,5 x 25
DIN-7972
M 4 x 8
DIN-963
