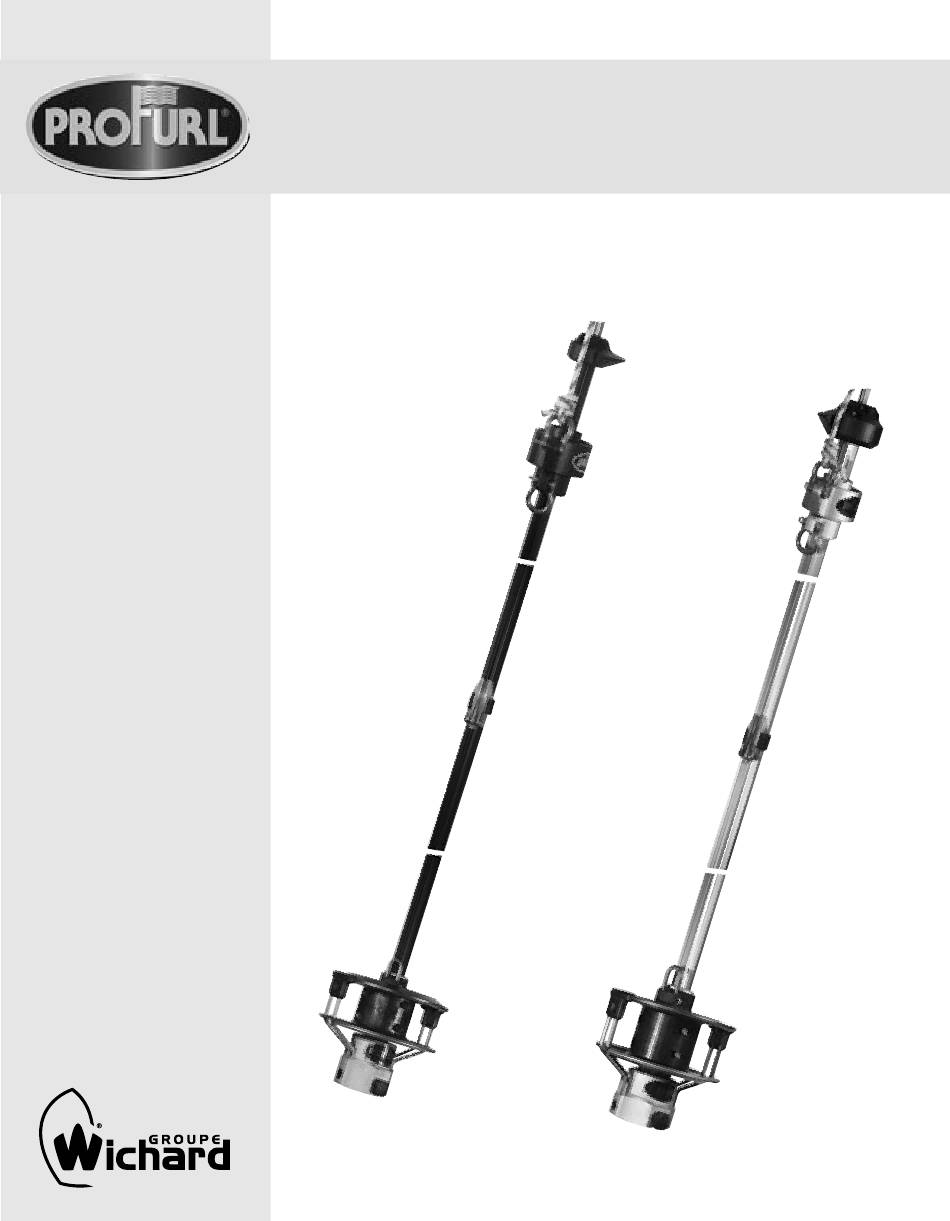

- Page 1 MANUEL DE MONTAGE INSTALLATION MANUAL Enrouleurs de Génois / Headsail Reefing-Furling Systems Gamme Croisière Cruising Systems C290 C320 C350 C420 C430 Gamme Régate Racing Systems R250 R350 R420 R430 www.profurl.com...
- Page 2 Lexique / Glossary Multitop Wrapstop 2 demi paliers Mécanisme d’émerillon 2 half bearings Halyard swivel mechanism Eclisse supérieure Tête de gaine Upper bearing holder Upper stop Emerillon complet Vis auto-taraudeuse Complete Halyard Self-taping screw swivel 2 manilles lyre 2 bow shackles 1/2 lune C-shaped washer Vis de jonctions...
-
Page 3: Table Of Contents
Hisser la voile Hoisting the sail Réglage de la hauteur de l’émerillon Adjusting the position of the halyard swivel Point d’amure réglable (modèle C290) Adjustable tack fitting (model C290 only) Spécifications concernant les voiles Sail specifications Conseils d’utilisation Operation tips... -
Page 4: Préparation
PRÉPARATION PREPARATION Les enrouleurs PROFURL ont été conçus pour être installés facilement. Pour le montage quelques outils courants sont nécessaires. Il est conseillé de démonter l’étai en totalité et de réaliser le montage sur le sol, sur une surface propre et plane. -
Page 5: Principe Général De Montage
Modèles / Models Diamètre / Diameter Si axe de diamètre 8 mm / If pin diameter is 8 mm 8,3 mm (21/64’’) C290, C320, R250, R350 10,3 mm (13/32’’) C350, C420, C430, R420, R430 12,3 mm (31/64’’) Lors des séquences de coupe ou de perçage de pièces, celles-ci devront être immobilisées par des moyens appro- priés, les vues montrées ne présentant qu’un caractère symbolique. -
Page 6: Identification De Vos Terminaisons D'étais
IDENTIFICATION DE VOS TERMINAISONS D’ÉTAI IDENTIFICATION OF YOUR FORESTAY TERMINALS TERMINAISON SUPERIEURE DE L’ETAI FORESTAY UPPER TERMINAL Certaines terminaisons supérieures d’étai ne sont pas adaptées à la pose d’un enrouleur, et imposent une modification de l’étai: > Terminaisons à boule (principalement mâts Isomat et Z-Spars). Solution: placer une terminaison boule-œil dans la tête de mât (réf ACMO réf EBO ou équivalent), raccourcir le câble d’étai en tenant compte de la longueur de la nouvelle pièce, et sertir sur le câble une terminaison à... -
Page 7: Verrous Bloqueurs / Verrous Inox: Montage
Si la cote “C ” (voir dessins 14, 19 et 21 pages 10-11) est supérieure à : pour les modèles C290, C320, R250 :18 mm pour les modèles C350, C420, C430, R350, R420 :14 mm, il y a lieu de raccourcir la longueur des verrous en les coupant au niveau des cannelures, prévues pour guider la lame de scie. - Page 8 On boats with a forestay which can’t be efficiently tensioned such as cruising catamarans, old gaffers, or for extensive charter or blue water cruising, optional stainless steel pin lockers are strongly recommended. Please contact your PROFURL dealer. NOUVEAU MONTAGE DES VERROUS INOX SANS LATTES NEW FITTING EXTRA LOCKING DEVICES WITHOUT LINK PLATES Seq.3...
- Page 9 NOUVEAU MONTAGE DES VERROUS INOX AVEC LATTES NEW FITTING WITH LINK PLATES Seq.9 Seq.7 Seq.8 Placer les lattes dans les emplacements Préparer les verrous et la clé en T. Placer le verrou et sa clé tel qu’indiqué. prévus. Prepare the locking devices and its T Fit the locking device and the T key as Slide the link plates into the slots of the Key.
-
Page 10: Types De Terminaisons Inférieures D'étai Et
TYPES DE TERMINAISONS INFÉRIEURES D’ÉTAI ET TYPE OF LOWER TERMINAL AND ETAI A OEIL SERTI ET LATTES RIDOIR EYE AND FORESTAY ADJUSTMENT PLATES MONTAGE SANS 1- Ajouter un cardan à la base de l’étai s’il n’en comporte aucun. If there is no toggle at the bottom end of the forestay, please fit one. LATTES LONGUES 2- Si un cardan a été... -
Page 11: Possibilités De Montage
POSSIBILITÉS DE MONTAGE CORRESPONDANTES CORRESPONDING FITTING OF THE PROFURL RIDOIR SERTI A CHAPE ARTICULEE OU CHAPE ARTICULEE SERTIE SWAGE TURNBUCKLE WITH DOUBLE JAW TOGGLE, OR DOUBLE JAW TOGGLE SWAGE TERMINAL MONTAGE SANS 1 - Chasser l’axe prisonnier. LATTES LONGUES Remove the captive pin. -
Page 12: Montage De L'option Avale Ridoir
MONTAGE DE L’OPTION AVALE RIDOIR FITTING AN OPTIONAL TURNBUCKLE CYLINDER Tous modèles sauf C290 (modèle avec avale ridoir) All models except C290 (model with turnbuckle cylinder) Seq.25 Seq.27 Seq.26 Démonter les liaisons de bras. Démonter le tambour. Démonter les bras arceaux. -
Page 13: Mise À Longueur Des Gaines
R430 + 32 mm / +1 17/64’’ ATTENTION sur le modèle C290 uniquement: Les gaines possèdent un sens de montage impératif repéré par un détrompeur (rainure), situé obligatoirement à gauche de la gorge de ralingue lorsqu’on regarde vers le haut de l’enrouleur. Bien en tenir compte pour le choix du côté... -
Page 14: Montage Des Gaines Sur L'étai
MONTAGE DES GAINES SUR LE CABLE FITTING THE EXTRUSIONS ONTO THE STAY MISE EN PLACE DE L’ÉCLISSE SUPÉRIEURE FITTING THE UPPER BEARING HOLDER L’éclisse supérieure est identifiable par la rainure proche de son extrémité. The upper bearing holder is one piece with a slot located close to its upper end. Seq.36 Seq.38 Seq.37... -
Page 15: Jonction Entre Les Gaines
Fit a bearing and the bearing holder Slide the bearing holder into the into the stay. extrusion until it stops. Pour le modèle C290 Attention à la position du détrompeur. For C290 model Double check the correct position of the slot. -
Page 16: Montage De La Gaine Et De
MONTAGE DE LA GAINE ET DE L’ECLISSE INFERIEURE FITTING THE LOWER EXTRUSIONS AND THE LOWER BEARING HOLDER Seq.51 Seq.52 Engager 1/2 palier et 1/2 éclisse inférieure dans l’extrémité Pousser le câble de coté et engager le 2ème demi palier de la gaine inférieure et poussez jusqu’en butée. et la 2ème éclisse. -
Page 17: Montage Du Mécanisme De Tourelle Sur Les Gaines
Seq.61 NOTE concernant uniquement le modèle C290 : En cas d’erreur de mise à longueur des gaines, mais seulement si la gaine supérieure a été coupée trop longue, un dispositif permet de rectifi er cette erreur. La gaine inférieure pourra pénétrer plus profondément à l’intérieur du mécanisme de tambour. -
Page 18: Pose Du Multitop
Le Multitop sera orienté sur l’étai pour obtenir cette disposition : The large diameter of the Wrapstop should face forward: NOTE : le Multitop des modèles C290,C320, R250, R350 ne comporte que 2 vis NOTE : the Wrapstop of models C290,C320, R250, R350 has only 2 screws Seq.65... -
Page 19: Réglage Du Ridoir / Avec Avale Ridoir
Dismantling the Drum to Fit the Furling Line Le démontage du tambour est nécessaire afin de mettre en place le cordage de manoeuvre (sauf sur le C290) To fit the furling system, it is mandatory to dismantle the drum (but on C290) Seq.67... - Page 20 C420, C430 : 8 ou/or 10 mm Montage pour le C290 / Fit the furling line on C290 C290 : Enfiler le cordage de manœuvre à travers le trou de la flasque supérieure du tambour, et faire un nœud à son extrémité.
-
Page 21: Montage Du Guide Ralingue
Seq.76 Attach the tack of the sail onto the shackle of furling system tack. Insérer la ralingue dans l’ouverture de la gorge de ralingue (C290). Insert the luff tape into the opening of the luff tape track. Hisser la voile en tirant sur la drisse et en guidant la ralingue dans le guide ralingue ou dans l’ouverture de la gorge. -
Page 22: Réglage De La Hauteur De L'émerillon
à la hauteur voulue, et en resserrant fermement la vis. C290 model has a device allowing adjustment of the position of the tack of the sail. This feature is used in the following cases : >... -
Page 23: Spécifications Concernant Les Voiles
Il est recommandé de réaliser le montage des points de drisse et d’amure sur des sangles. It is recommended to use webbing onto the head and the tack of the sail, to allow furling without cringles. Modèles Diamètre extérieur des ralingues finies Models Luff line diameters (finished size) C290 C320 C350 5 mm C420 13/64’’... -
Page 24: Tableau De Pannes
TABLEAU DE PANNES TROUBLESSHOOTINGS SOLUTIONS DEFAUT CONSTATE CAUSE VOIR SOLUTIONS PROBLEM CAUSE L’enrouleur ne tourne pas Emerillon mal réglé Régler l’émerillon Page 22 Drisse enroulée autour de Régler le Multitop ou/or l’étai seq 65 P 18 System not rotating Halyard swivel badly adjusted Adjust the halyard swivel Halyard wrapped around luff Adjust the Wrapstop... -
Page 33: Pièces Détachées
Pièces Détachées: Verrous Bloqueurs et Lattes Longues Spare Parts for Lockings Devices and Long Link Plates LL: Lattes longues livrées en standard / Long link plates delivered on standard LM: Lattes moyennes livrées uniquement sur demande / Medium link plates: delivered only on demand... -
Page 34: Entretien
à un nettoyage des gaines avec un chiffon imbibé d’alcool. Your PROFURL system requires no special maintenance. You can rinse it with fresh water as often as necessary to remove salt and dirt from the components. This will also improve the appearance of the system. -
Page 35: Conditions De Garantie
CONDITIONS DE GARANTIE Sans préjudice de la garantie légale, votre enrouleur PROFURL est garanti 10 (dix) ans à partir de la date de sa mise en service, la facture d’achat au revendeur ou au constructeur faisant foi. La garantie se limite au remplacement ou à la réparation en nos ateliers des pièces reconnues défectueuses. -
Page 36: Nous Contacter
WICHARD France WICHARD, Inc WICHARD PACIFIC Pty Ltd Hotline / Support technique / SAV 20 West Canal Street - Suite 524 Unit 13, 2 Bishop Street 33 rue de l’Etoile du matin Winooski - VT05404 St Peters NSW 2044,...
