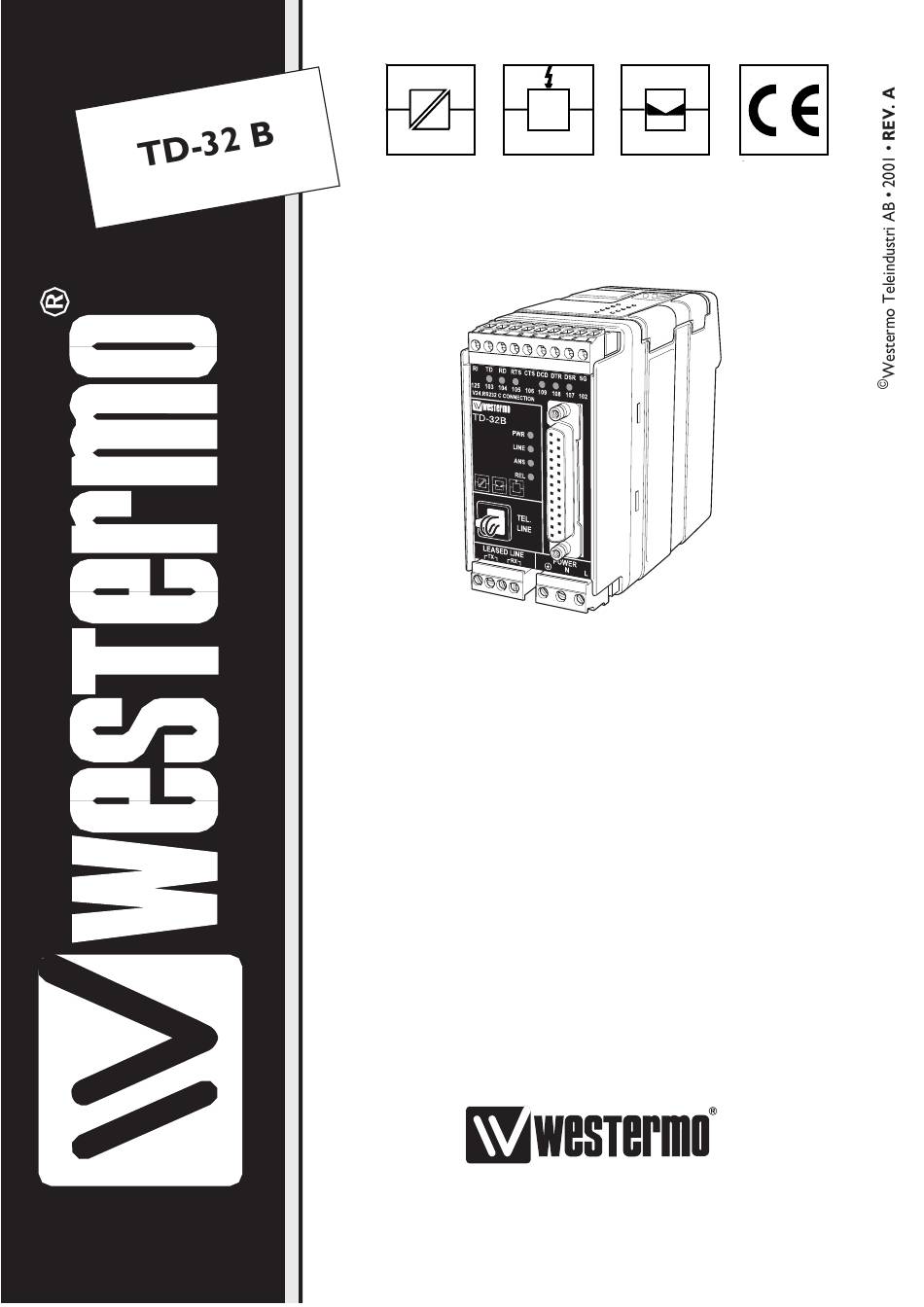

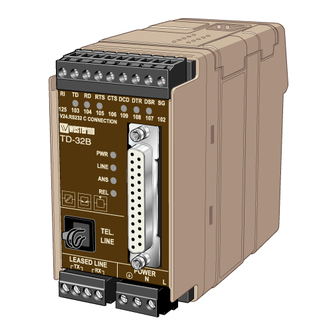

  • Page 1 Galvanic Transient Balanced Isolation Protection Transmission Approved Appendix till installationsmanual 6178-2103 Appendix to installation manual 6178-2203 Anhang zur Bedienungsanleitung 6178-2303 Annexe au manuel d’installation 6178-2491 www.westermo.se...
  • Page 2 Introduktion TD-32 B är en ersättare till den ”gamla” TD-32. Det finns dock vissa små skillnader mell- lan de båda produkterna som är beskrivna i detta dokument. Installationsmanualen (6178-2103) är giltig förutom de undantag som står i detta appendix. TD-32 B är Europa godkänd och kan således användas i hela Europa.
  • Page 3 Skillnaderna bland AT-kommandon kan delas in i fem grupper: • Kommandon som existerar i TD-32 men inte i TD-32 B. • Kommandon som existerar i TD-32 men inte i TD-32 B men som har ett liknande kommando i TD-32 B med samma funktonalitet.
  • Page 4 Ändrar landskod. Detta kommando är inte ett officiellt kommando som står beskrivet i manualen men det tas upp här eftersom det är frekvent använt. I TD-32 B är det inte relevant eftersom det bara finns en landsin- ställning: FD (EU-TBR)
  • Page 5 AT&D3 i kombination med kommandot för DTR uppringning så återstartar inte TD-32 B vid en negativ flank på DTR signalen (se ATZ – mjuk reset) utan lägger bara på. TD-32 lägger både på och återstartar vid samma förfarande Kommando i TD-32: &Kn...
  • Page 6 ” firmware build time stamp” ”firmware revision” <CR><LF> <CR><LF> <CR><LF> <CR><LF> <CR><LF> Nya kommadon i TD-32 B som inte finns med i TD-32 Kommando i TD-32: None Relevant kommando i TD-32 B: +MS Beskrivning: Detta kommando kontrollerar vilken modulation modemet skall använda sig av vid en uppkoppling. För att se vilka alternativa parametrar man kan använda sig...
  • Page 7 S-register: S-18 Beskrivning TD-32: Används som test timer för test kommandona AT&Tn. Beskrivning TD-32 B: Används inte. Test kommandona i TD-32 B avbryts med escape sekvens (+++). Returnerar 000 vid förfrågan om värde. S-register: S-19 Beskrivning TD-32: Autosync parametrar – ej ändringsbart för användaren.

  • Page 8: Specifications

    Introduction The TD-32 B is a replacement for the “old” TD-32. However, some minor changes are identified and described in this document.. The original installation manual (6178-2203) is valid except for the differences described in this appendix. The TD-32 B has no country specific models, only a pan-European approved version.
  • Page 9 • Commands that exists in the TD-32 but do not exist in the TD-32 B • Commands that exists in the TD-32 but not in the TD-32 B but have a similar command in the TD-32 B with the same functionality •...
  • Page 10 Commands only in the TD-32. TD-32 B have similar commands with the same functionality. Command in TD-32: Relevant command in TD-32 B: &V0 Description: Display telephone directory entries saved by AT&Zn. This command didn’t work in the TD-32. Instead of this command one can use the AT&V0 to see the...
  • Page 11 Commands present in the TD-32 and in the TD-32 B but with different functionality. Command in TD-32: &Bn (n=0,1) Relevant command in TD-32 B: &Bn (n=0,1) Description: Enables DTR dialing but when AT&D3 is used together with &B1, the TD-32 B does not restart as described under the AT&D3 command in the TD32 manual, it...
  • Page 12 Commands in both the TD-32 and the TD-32 B but with different result codes Command In TD-32 In TD-32 B Note. ATI2 <CR><LF> <CR><LF> <CR><LF> <CR><LF> <CR><LF> <CR><LF> ATI3 <CR><LF> <CR><LF> V2.400A- V3.500-V90_2M_DLS <CR><LF> <CR><LF> <CR><LF> <CR><LF> <CR><LF> <CR><LF> ATI5 <CR><LF>...
  • Page 13 S-register: S-18 Description TD-32: Used as a timer for the test commands &Tn. Description TD-32 B: Not used. The test commands in TD-32 B is terminated via the escape sequence. Returns 000 when accessed. S-register: S-19 Description TD-32: Autosync bitmapped options – not editable by user.

  • Page 14: Technische Daten

    Einleitung Das TD-32 B ist ein ersatz für das “alte” TD-32. Dadurch haben sich kleine Änderungen ergeben, welche in diesem Dokument beschrieben sind. Die original Bedienungsanleitung (??6178-2203) gilt weiterhin, außer für die nachfolgend aufgeführten Punkte. Das TD-32 B ist nur als Europa Version erhältlich.
  • Page 15 Die Unterschiede im Befehlsmodus können in vier Gruppen aufgeteilt werden: • Befehle des TD-32 die nicht im TD-32 B enthalten sind • Befehle des TD-32 die nicht im TD-32 B enthalten sind, aber es gleiche Befehle im TD- 32 B mit der selben Funktionalität gibt •...
  • Page 16 Befehle des TD-32 die nicht im TD-32 B enthalten sind, aber es gleiche Befehle im TD-32 B mit der selben Funktionalität gibt Befehl des TD-32: Befehl des TD-32 B: &V0 Beschreibung: Anzeige der durch AT&Zn eingetragenen Telefon- nummern. Dieser Befehl funktionierte nicht im TD-32.
  • Page 17 Befehle die im TD-32 und TD-32 B existieren, aber andere Funktionen aufweisen. Befehl des TD-32: &Bn (n=0,1) Befehl des TD-32 B: &Bn (n=0,1) Beschreibung: Aktiviert DTR Wahl, aber wenn AT&D3 und AT&B1 benutzt wird, so fährt das TD-32 B nicht reset, wie unter AT&D3 beschrieben, sondern legt nur auf.
  • Page 18 Befehle die im TD-32 und TD-32 B existieren, aber andere Ergebnisscodes liefern Befehl Im TD-32 Im TD-32 B Hinweis ATI2 <CR><LF> <CR><LF> <CR><LF> <CR><LF> <CR><LF> <CR><LF> ATI3 <CR><LF> <CR><LF> V2.400A- V3.500-V90_2M_DLS <CR><LF> <CR><LF> <CR><LF> <CR><LF> <CR><LF> <CR><LF> ATI5 <CR><LF> <CR><LF>...
  • Page 19 S-Register: S-18 Beschreibung TD-32: Zeitgeber für die &Tn Testbefehle. Beschreibung TD-32 B: Nicht benutzt. Die Testbefehle des TD-32 B werden durch die Escape Sequenz beendet. Gibt 000 zurück. S-Register: S-19 Beschreibung TD-32: Autosync Bitmapped Option – nicht vom Anwender editierbar.

  • Page 20: Spécifications

    Introduction Le TD-32 B est le remplaçant du TD-32 existant. Cependant certains changements ont été identifiés et sont décrits dans ce document. Le manuel d’installation d’origine (6178- 2491) reste valable excepté les différences qui sont décrites dans cette annexe. Le TD-32 B n’existe pas en version personnalisée par pays.
  • Page 21 • Commandes existantes dans le TD-32 mais qui n’existent plus dans le TD-32 B • Commandes existantes dans le TD-32 et qui ont disparu dans le TD-32 B mais qui sont remplacées par d’autres commandes similaires avec les mêmes fonctionnalités.
  • Page 22 Commandes existantes uniquement dans le TD-32. Le TD-32 B possède des commandes similaires avec la même fonction. Commande dans TD-32 : Commande similaire dans TD-32 B : &V0 Description : Affiche la liste des N° d’appel sauvegardés avec la commande AT&Zn. Cette commande ne fonc- tionne pas sur le TD-32.
  • Page 23 Commandes existantes dans le TD-32 et le TD-32 B mais avec des fonctions différentes. Commande dans TD-32 : &Bn (n=0,1) Commande similaire dans TD-32 B : &Bn (n=0,1) Description : Active la numérotation par DTR mais lorsque AT&D3 est utilisé conjointement avec &B1. Le TD-32 B ne se réinitialise pas avec AT&D3...
  • Page 24 Commandes communes aux TD-32 et TD-32 B mais avec des codes de résultats différents. Commandes Dans TD-32 Dans TD-32 B Remarque ATI2 <CR><LF> <CR><LF> <CR><LF> <CR><LF> <CR><LF> <CR><LF> ATI3 <CR><LF> <CR><LF> V2.400A- V3.500-V90_2M_DLS <CR><LF> <CR><LF> <CR><LF> <CR><LF> <CR><LF> <CR><LF> ATI5 <CR><LF>...
  • Page 25 Description TD-32 : Utilisé comme timer pour les commandes de test et &Tn. Description TD-32 B : Non utilisé. Les commandes de test dans le TD-32 B sont achevées par la séquence escape. Renvoie 000 à toute demande d’accès .
  • Page 26 OWN COMMENTS ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
  • Page 28 Westermo Teleindustri AB • SE-640 40 Stora Sundby, Sweden Phone +46 16 42 80 00 Fax +46 16 42 80 01 E-mail: info@westermo.se • Westermo Web site: www.westermo.se Subsidiaries Westermo Data Communications Ltd Westermo Data Communications S.A.R.L. Unit 14 Talisman Business Centre • Duncan Road 9 Chemin de Chilly 91160 CHAMPLAN Park Gate, Southampton •...
