Safe Use Instructions:

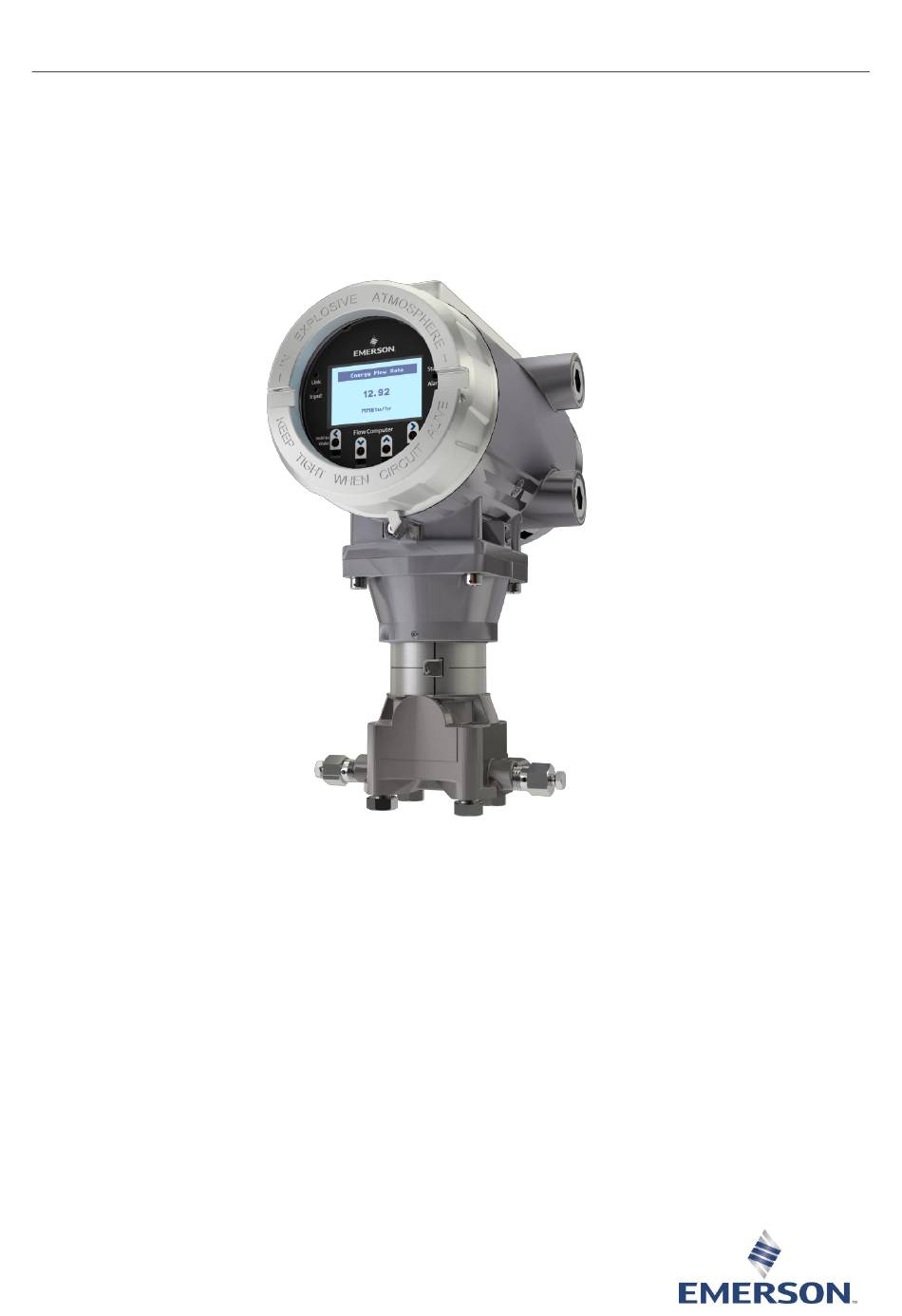

Emerson FB1200 Flow Computer
Remote Automation Solutions
Safe Use Instructions – Emerson FB1200
UK
Safe Use Instructions
DE
Anleitung zur sicheren Verwendung
FR
Consignes de sécurité
PT
Instruções para uso seguro
SC
安全使用说明
IT
Istruzioni per l'uso sicuro
NL
Instructies voor veilig gebruik
SP
Instrucciones para un uso seguro
Part D301769X012
September 2018

Advertisement

loading

  Summary of Contents for Emerson FB1200

  • Page 1 Safe Use Instructions – Emerson FB1200 Part D301769X012 September 2018 Safe Use Instructions: Emerson FB1200 Flow Computer Safe Use Instructions Anleitung zur sicheren Verwendung Consignes de sécurité Instruções para uso seguro 安全使用说明 Istruzioni per l’uso sicuro Instructies voor veilig gebruik...
  • Page 2 Safe Use Instructions – Emerson FB1200 Part D301769X012 September 2018...
  • Page 3: Declaration Of Conformity

    Safe Use Instructions – Emerson FB1200 Flow Computer Part D301769X012 September 2018 Emerson FB1200 Flow Computer Figure 1. Emerson FB1200 Label (Flameproof) Figure 2. Emerson FB1200 Label (Non-sparking) Use this safe use instructions (SUI) document with the Emerson FB1200 Flow Computer Instruction Manual (part Declaration of Conformity D301782X012).
  • Page 4: Specifications

    Safe Use Instructions – Emerson FB1200 Flow Computer Part D301769X012 September 2018 Specific Conditions of Use Specifications Lead acid battery and solar power options are not for use POWER in ATEX applications. Operating Range: 5.7 Vdc to 30 Vdc (10W max power).
  • Page 5 14 mm (9/16-inch) and 10 mm (3/8-inch) hexagonal ▪ wrenches. Unpacking You receive the FB1200 in a box. Remove it from the box. Examine the packing list carefully to ensure you have all components. Installation 1. Find a suitable location for the FB1200. When Figure 4.
  • Page 6 Tighten the screw. ▪ Grounding Remove the front and rear covers of the FB1200 as Expose a minimum of bare wire to prevent short circuits. detailed in either Chapter 2 of the Emerson FB1200 Flow Allow some slack when making connections to prevent Computer Instruction Manual (part D301782X012) or in strain.
  • Page 7 Configuring the FB1200 You must install Emerson’s Field Tools configuration software (which includes FBxConnect™) on your PC to configure the FB1200 for use. Refer to the Emerson FB1200 Flow Computer Quick Start Guide (part D301786X012) for instructions on installing and using this software.
  • Page 8 Emerson Automation Solutions Remote Automation Solutions Emerson FZE P.O. Box 17033 © 2017-2018 Remote Automation Solutions, a business unit of Emerson Automation Jebel Ali Free Zone – South 2 Solutions. All rights reserved. Dubai U.A.E. This publication is for informational purposes only. While every effort has been made to ensure...
  • Page 9 Produkt eine Schulung benötigen, wenden Sie sich bitte entsprechen. an Ihr örtliches Vertriebsbüro. Der Emerson FB2200 Flow Computer (oder „FB1200“) mit ATEX-Zulassung kann mit einem der optionalen Kommunikations- oder E/A-Module bestellt werden, die auf dem Produktdatenblatt des Emerson FB1200 Flow Computers (Dok.-Nr.
  • Page 10: Technische Daten

    Anleitung zur sicheren Verwendung – Emerson FB1200 Dok.-Nr. D301769X012 September 2018 Spezielle Voraussetzungen für die Verwendung Technische Daten Lithiumbatterien, Bleisäurebatterien und Solarenergie- optionen sind nicht für ATEX-Anwendungen bestimmt. SPANNUNGSVERSORGUNG Druckfeste Kapselung: Betriebsbereich: 5,7 VDC bis 30 VDC (10 W max. Strom).
  • Page 11: Einbau

    Werkzeuge erforderlich: PC mit Microsoft ® Windows ® 7 Professional, Windows ▪ 8.1 Pro oder Windows 10 Pro und der Emerson Field Tools Konfigurationssoftware (mit FBxConnect™) Kreuzschlitzschraubendreher Nr. 1 und Nr. 2. ▪ Schlitzschraubendreher 3 mm (1/8 in.). ▪ Drehmomentschlüssel.
  • Page 12 Computers vom kathodischen Schutz getrennt ist. ▪ Die Ausführung der Erdungsinstallation für den FB1200 hängt davon ab, ob die Rohrleitung über einen kathodischen Schutz verfügt. Bei Rohrleitungen mit kathodischem Schutz muss der FB1200 elektrisch von der Rohrleitung isoliert bleiben. Alle Schutzerdungen müssen eine Erdungsverbindung...
  • Page 13 Protokolldaten, bevor Sie versuchen, das Abschnitt 2.13 der Bedienungsanleitung für den Emerson Gerät zurückzusetzen. FB1200 Flow Computer (Dok.-Nr. D301782X012) oder in der Kurzanleitung für den Emerson FB1200 Flow Ersatzteile im FB1200 austauschen Computer (Dok.-Nr. D301786X012). Diverse Komponenten des FB1200 sind vom Benutzer Wenn Sie die Kommunikation und die E/A verkabelt wartbar –...
  • Page 14 Anleitung zur sicheren Verwendung – Emerson FB1200 Dok.-Nr. D301769X012 September 2018 Zurücksenden des FB1200 Falls Probleme auftreten, deren Ursache in der Hardware vermutet wird, die Verkabelung prüfen. Falls die Probleme weiterhin bestehen, wenden Sie sich zur Autorisierung der Rückgabe an Ihr lokales Vertriebsbüro. So geben Sie Ihr Gerät zurück:...
  • Page 15 Tel.: +44 1384 487200 | Fax: +44 1384 487258 Naher Osten/Afrika: Emerson Automation Solutions Remote Automation Solutions © 2017-2018 Remote Automation Solutions, ein Geschäftsbereich von Emerson Automation Emerson FZE Solutions. Alle Rechte vorbehalten. P.O. Box 17033 Jebel Ali Free Zone – South 2 Diese Publikation dient nur zu Informationszwecken.
