Brugervejledning

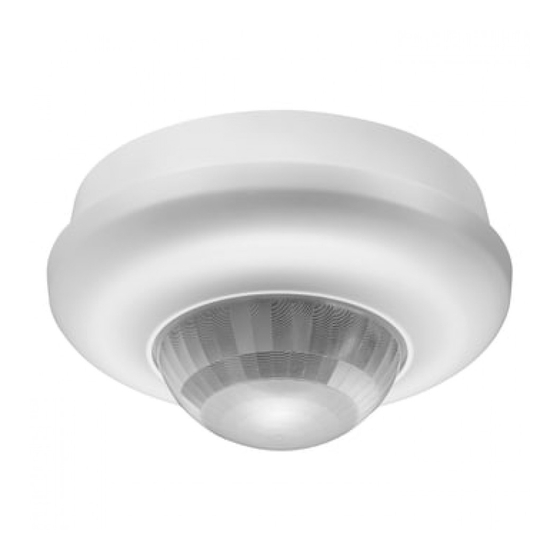

Tilstedeværelsessensor KNX, 41-731
Sensoren leveres med linseafdækning –
tilpasses eller fjernes for korrekt dækning.
Anvendelse
Tilstedeværelsessensor KNX 360° består af en samlet enhed
med integreret tilslutning til KNX bussen, og forsynes via KNX-
bussen. Sensoren er konstrueret til indendørs montering og
har indbygget lyssensor og IR modtager til anvendelse på
kontorer, i skoler, offentlige bygninger eller private hjem.
KNX tilstedeværelsesensoren kan integreres i løsninger med
alle øvrige KNX systemkomponenter til styring af zoneopdelt
belysninger med dæmpning i forhold til indkommende
dagslys, styring af vinduer, persienner, integration til HVAC,
lysscenarier mv. Detekteringsområdet på 360° kan opdeles i
3 sektorer A – B – C, hver af 120°. Følsomheden kan justeres
enten fælles for alle sektorer eller forskellig for hver sektor.
Sensoren skal programmeres vha. ETS4 software.
Op til 8 lysscener kan opsættes til anvendelse i f.eks. kon-
ferencerum, lysscenerne kan aktiveres enten via tryk eller via
IR-fjernbetjeningen (41-930 tilbehør).
Installation
Placering:
Sensoren reagerer på bevægelse og varme i forhold til omgivel-
serne. Undgå placering tæt på "varmekilder", såsom komfur, el-
radiatorer, ventilationsanlæg eller bevægelige dele såsom uroer
og lignende. Dette kan give uønskede aktiveringer. Fig. 1.
Område:
Den anbefalede monteringshøjde for denne sensor er 2– 3,4 m.
2,5 m er den optimale monteringshøjde. Her har sensoren en
rækkevidde på Ø24 m på gulvplan (uden linseafdækning). Fig. 2.
Udvidelse af dækningsområdet:
Det er muligt at forøge dækningsområdet ved at tilslutte fl ere
tilstedeværelsessensorer som Master/Slave.
Alle tilstedeværelsessensorer har samme rækkevidde.
For at få komplet dækning ved brug af fl ere sensorer anbefales
det at regne med ca. 30 % overlapning. Fig. 3.
Montering:
Tilstedeværelsessensoren er beregnet for montage direkte på
loft. Fig. 4.
Servodan A/S | Tel +45 7442 4726 | Fax + 45 7442 4035 | info@servodan.dk | www.servodan.com
Tilslutning:
Sensoren tilsluttes til KNX-bussen. Fig. 5.
Adressering:
For at kunne programmere sensoren via ETS4-softwaren skal
sensorens adresse indlæses.
Dette kan udføres på følgende måder:
1: Aktivere programmeringsknappen i bundparten af sensoren.
Fig. 6.
2: Aktivere programmeringsknappen placeret under coveret på
sensorparten. Fig. 6.
3: Aktivere "Prog." tasten på IR fjernbetjeningen 41-930
(tilbehør), når den er låst op (unlock). Fig. 7.
Indstilling
Fabriksindstilling:
Applikation: Gangarealer/trapperum.
Dagslyszone: 1
Funktion: Stand-Alone
Manuel zone: Ikke valgt
Programmering
Programmering:
Udover forprogrammerede applikationer kan der anvendes
egen programmering, der kan foretages via ETS4-softwaren.
I Basis programmering kan sensoren programmers til at
fungere som:
- Stand alone
- Master
- Slave
Som "Stand-Alone" styrer sensoren rummet helt alene uden
tilknytning til andre sensorer. Input og Output objekter knyttes
til sensoren.
Hvis "Master" vælges, kan sensoren programmeres til at
fungere med en eller fl ere sensorer, der er valgt som "Slave".
En Slave sensor kan også opsættes til kun at registrere
lysniveau, hvis dette måtte være ønskeligt.
41Y731_03_R2_131112CWH
41Y731_03_R2_131112CWH
DK
1(22)
