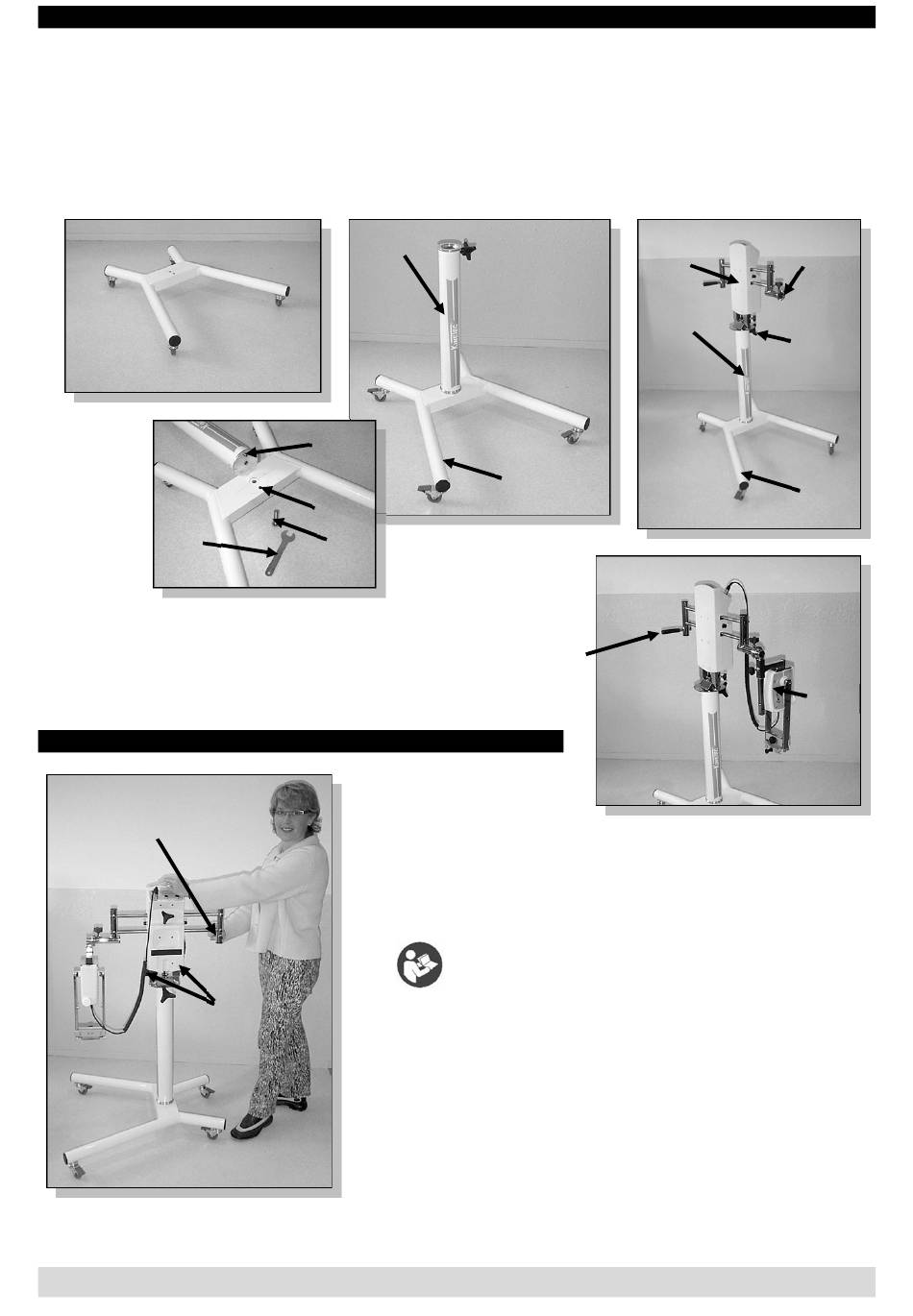

Montage de base

Sortir tous les éléments des cartons.
• Monter la colonne (37) sur le socle (1), faire correspondre l'écrou (38) de la colonne avec le trou (39) du pied,
serrer la vis (40) avec la clef (41) fournie avec votre attelle.
• Positionner le bloc alimentation (42) sur la colonne (37), en positionnant l'articulation (43) du coté grand pied du
socle (1), Bloquer le bouton (6).
• Installer le moteur (8), voir page 17 pour le sens de montage.
41

Transport de l'attelle

44
Kinetec Centura B&W™
37
38
39
40
5
1
44
Afin de faciliter le transport de l'attelle, le socle est équipé de 4
roulettes à frein et d'une poignée de manutention (44).
Vous pouvez régler en hauteur la poignée de manutention par les
boutons (5).
7/24
42
43
37
6
1
8
