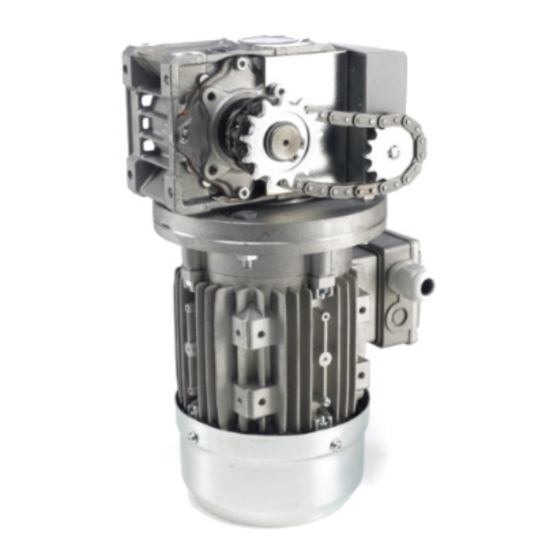

SIRIUS
Guía rápida de instalación y programación
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en
AVISO
el apartado "Descargas" de la web de Erreka:
http://www.erreka-automation.com

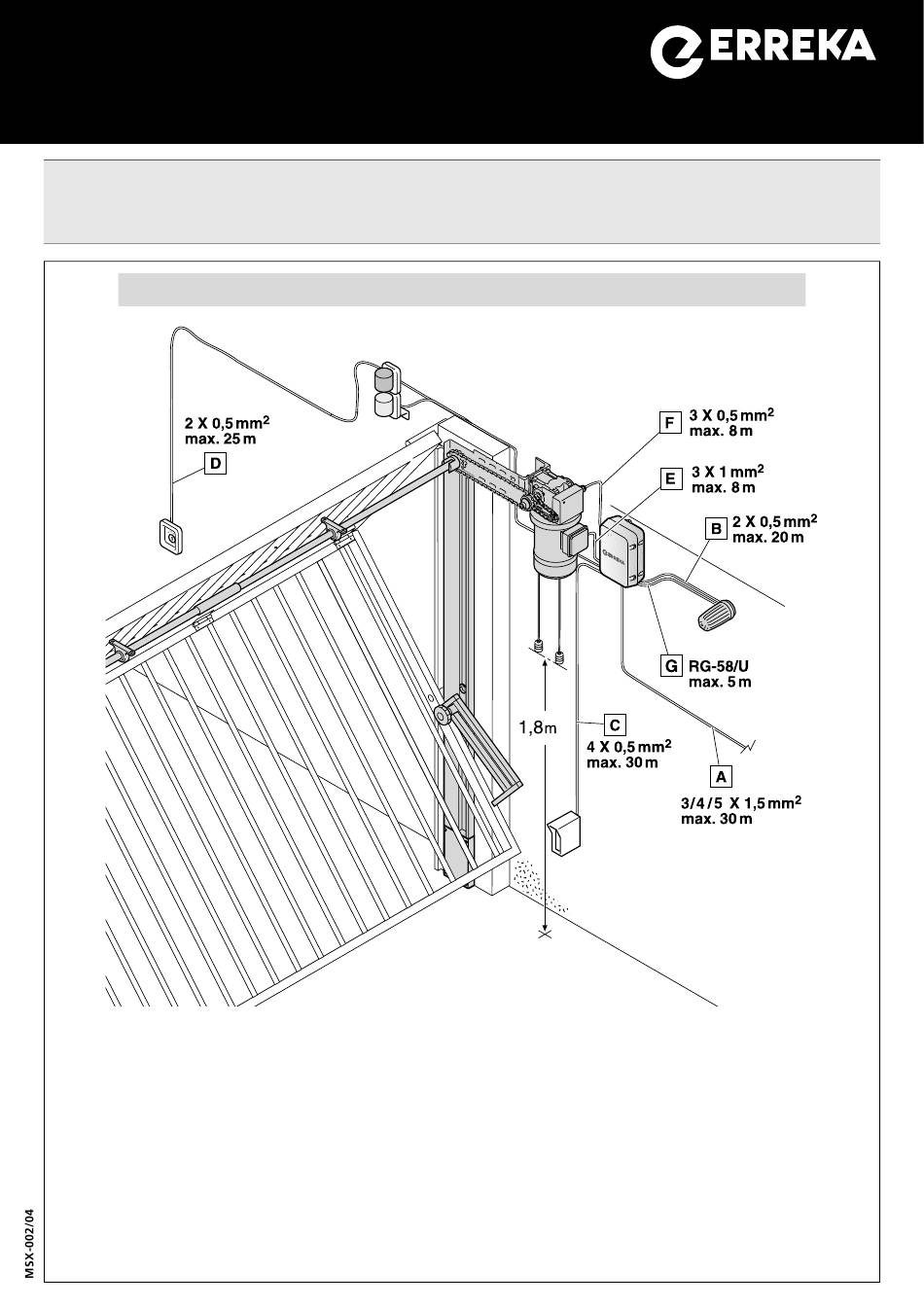

Elementos de la instalación completa
Cableado eléctrico
A: Alimentación general
monofásico: 3 x 1,5 mm
trifásico sin neutro: 4 x 1,5 mm
trifásico con neutro: 5 x 1,5 mm
B: Lámpara destellante / semáforo
C: Fotocélulas (espejo)
D: Pulsador o selector de llave
E: Accionador (motor)
F: Finales de carrera
G: Antena
2
2
2
Español
E273A
1
Advertisement
Related Manuals for Erreka SIRIUS
Summary of Contents for Erreka SIRIUS
- Page 1 Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en AVISO el apartado “Descargas” de la web de Erreka: http://www.erreka-automation.com Elementos de la instalación completa E273A Cableado eléctrico...
- Page 2 • Coloque en su lugar el bulón (1). Instalación en puerta seccional (sólo SI210DC, SI510DC, SI230DC, SI530DC) Si desea emplear el accionador SIRIUS (sólo SI210DC, SI510DC, SI230DC, SI530DC) en puertas seccionales, es necesario utilizar el kit adaptador AIZ01/02, junto con el adaptador NXADAP, que se suministran por separado.
- Page 3 Instalación en puerta basculante de dos hojas Instalar la guitarra: Instalar el tensor (1), la guía (2), el taco (3), el Caso A: apertura interior soporte simple (4a) ó con cardan (4b), el accionador (5), Caso B: apertura exterior las cadenas (6) y (7) y el adaptador NXADAP (8). P186B ...
- Page 4 Conexiones eléctricas modelos monofásicos SI210(D)C y SI510(D)C (cuadro AM600S) Comprobación del sentido de giro C o m p r u e b e e l s e n t i d o d e g i r o d e l accionador mediante los minipulsadores PUL1 (cerrar) y PUL2 (abrir).
- Page 5 This quick guide is a summary of the complete installation manual. The manual contains safety warnings and other explanations that must be taken into account. You can download the installation manual in the WARNING "Downloads" section of the Erreka website : http://www.erreka-automation.com Elements of the complete installation...
- Page 6 • Position the pin (1). Installation in sectional door (SI210DC, SI510DC, SI230DC, SI530DC only) When using the SIRIUS operator (SI210DC, SI510DC, SI230DC, SI530DC only) in sectional doors, it is necessary to use adapter kit AIZ01/ 02 with adapter NXADAP, which is supplied separately.
- Page 7 Installation in twin leaf up-and-over door Install the crankshaft: Install the tensioner (1), the guide (2), the block (3), Case A: inward opening the single bracket (4a) or the cardan joint (4b), the operator Case B: outward opening (5), the chains (6) and (7) and adapter NXADAP (8). P186B ...
- Page 8 Electrical connections single-phase models SI210(D)C and SI510(D)C (board AM600S) Turning direction check Check the turning direction of the operator using the mini-pushbuttons PUL1 (close) and PUL2 (open). If the turning direction is not correct, interchange the cables connected in cable connectors RL1 and RL2.
- Page 9 Este guia rápido é um resumo do manual de instalação completo. Este manual contém advertências de segurança e outras explicações a ter em atenção. Pode efectuar o download do manual de instalação na AVISO secção “Downloads” do site da Erreka: http://www.erreka-automation.com Elementos da instalação completa E273A Cablagem eléctrica...
- Page 10 (apenas SI210DC, SI510DC, SI230DC, SI530DC) em portas seccionais, é necessário utilizar o kit adaptador AIZ01/02, em conjunto adaptador NXADAP, fornecidos separadamente. Para obter mais informações sobre a instalação do accionador SIRIUS em portas seccionais, consulte as instruções dos adaptadores. I273A...
- Page 11 Instalação em porta basculante de duas folhas Instalar a alavanca oscilante: Instalar o tensor (1), a guia (2), a bucha (3), o Caso A: abertura interior suporte simples (4a) ou com cardan (4b), o accionador Caso B: abertura exterior (5), as correias (6) e (7) e o adaptador NXADAP (8). P186B ...
- Page 12 Ligações eléctricas modelos monofásicos SI210(D)C e SI510(D)C (quadro AM600S) Verificação do sentido de rotação V e r i f i q u e o s e n t i d o d e r o t a ç ã o d o accionador através dos mini-botões PUL1 (fechar) e PUL2 (abrir).
