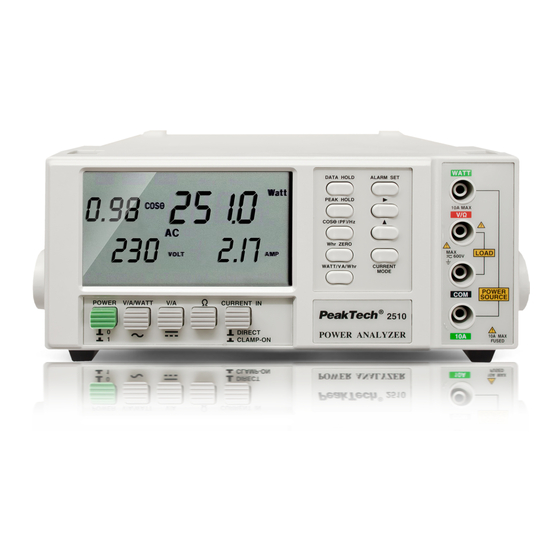

PeakTech 2510 Operation Manual

Power analyzer
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
2510
PeakTech
Bedienungsanleitung /
Operation manual
Leistungs - Analysator /
Power Analyzer

Advertisement

loading
Need help?

Need help?

Do you have a question about the 2510 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for PeakTech 2510

Summary of Contents for PeakTech 2510

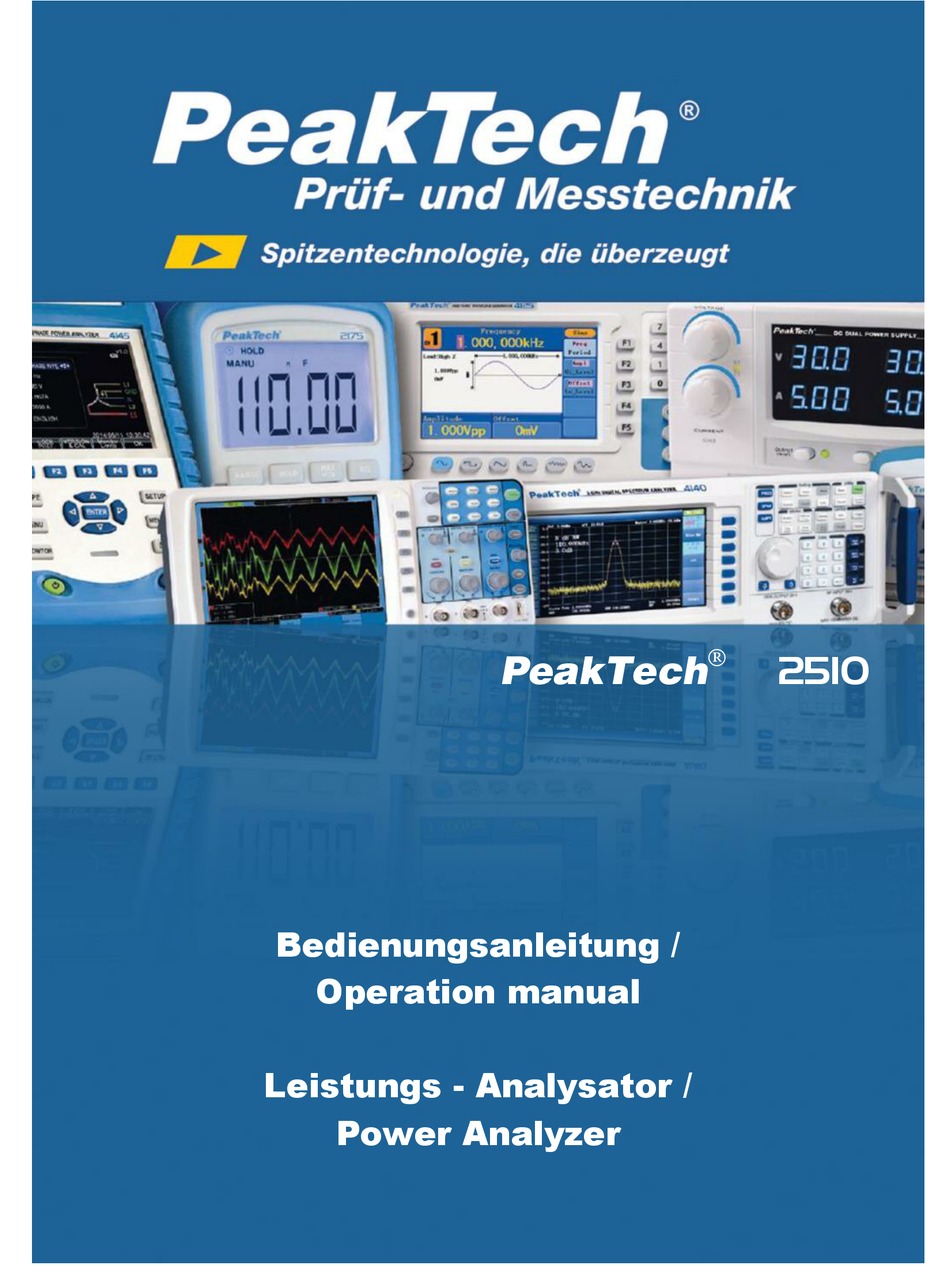

  • Page 1  2510 PeakTech Bedienungsanleitung / Operation manual Leistungs - Analysator / Power Analyzer...
  • Page 2 1. Einleitung Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie Verschmutzungsgrad 2. 2. Sicherheitshinweise Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüssen sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten.
  • Page 3 2.1. Sicherheitssymbole am Gerät Achtung ! * Stromschlaggefahr ! * Öffnen Sie nicht das Gehäuse während eines Messvorganges ! Achtung ! * Keine Überspannung an die Eingangsbuchsen anlegen! * Entfernen Sie den Testschnürensatz vor dem Öffnen des Batteriefachs ! * Reinigung – Benutzen Sie nur trockene Tücher zum Reinigen des Gehäuses ! 3.

  • Page 4: Spezifikationen

    4. Spezifikationen 4.1. Allgemeine Spezifikationen 93 x 52 mm großes LC-Display; Multi-Anzeige für Display Volt, Ampere, Watt, Leistungsfaktor oder Frequenz gleichzeitig Watt/Whr, VA, Wattstundenmessung, Messungen Leistungsfaktor, ACV, ACA, DCV, DCA, Frequenz, Widerstand Whr: Externe Einstellung per Druckknopf Null-Einstellung DCV, ACV, DCA, ACA: automatische Einstellung Autom.
  • Page 5 4.2. Elektrische Spezifikationen (23 +/- 5°C) 4.2.1. Watt (AC, Echtwert-Leistung); mittels direkter Kopplung Bereich Auflösung Genauigkeit 0,1 Watt (<1000 W)  1,5% + 5 St. 6.000 Watt 1 Watt (≥1000 W) Genauigkeit gilt bei den folgenden Bedingungen: a) AC Eingangsstrom ist  0,05 A AC &  10 A AC b) AC Eingangsspannung ist innerhalb 110 V ...
  • Page 6 4.2.3. VA (AC, Scheinleistung); mittels direkter Kopplung Bereich Auflösung Genauigkeit 99,99 VA 0,01 VA  2% + 2 St. 999,9 0,1 VA 9,999 VA Genauigkeit gilt bei den folgenden Bedingungen: a) AC Eingangsstrom ist  0,05 A AC &  10 A AC b) AC Eingangsspannung ist innerhalb 110 V ...
  • Page 7 4.2.6. Wechselstrom (Echt-Effektiv), Gleichstrom; mittels direkter Kopplung Bereich Auflösung Genauigkeit  1,0% + 3 St. 0,05 A bis 1,999 A 1 mA 2,00 A bis 10,00 A 10 mA  1,0% +1 St. 0,01 A bis 10,00 A 10 mA * Max.
  • Page 8 4.2.9. Wattstunden; mittels direkter Kopplung Bereich Auflösung 0,001 Whr bis 9,999 Whr 0,001 Whr 10,00 Whr bis 99,99 Whr 0,01 Whr 100,0 Whr bis 999,9 1000 Whr bis 9999 10,00 kWhr bis 99,99 kWhr 100,0 kWhr bis 999,9 kWhr 1000 kWhr bis 9999 kWhr kWhr...
  • Page 9 5. Bedienungspanel 3-11 3-15 3-10 3-14 3-16 3-17 3-18 3-19 3-13 3-12 Abb.1...
  • Page 10 Anmerkung ! ON = 1 OFF = 0 AC = DC = LCD-Anzeige Power – Schalter (Ein/Aus) AC V/A Watt-Schalter DC V/A Schalter Widerstand-Schalter Stromeingangswahlschalter Watt/VA/Wattstunden Taste Nullstellungtaste für Whr COS Leistungsfaktor (PF-Power Factor)-Taste 3-10 Spitzenwert-Haltefunktions-Taste 3-11 Messwert-Haltefunktions-Taste 3-12 Strom-Modus Taste 3-13 "^"...
  • Page 11 6. Vorsichtsmaßnahmen und Vorbereitung der Messung 1. Überprüfen Sie, ob die Batterien richtig mit der Feder-Klemme verbunden sind und sich im Batteriefach befinden. 2. Wählen und betätigen Sie den richtigen Schalter und Taste, bevor Sie Messungen durchführen. 3. Stecken Sie das Testkabel in die richtige Eingangs-Klemme ein, bevor Sie die Messungen durchführen.
  • Page 12 Beispiel: Anschließen der Kabelverbindungen zur Messung der Leistung einer Glühlampe. Stromquelle Abb. 2 -11-...
  • Page 13 6) * Verbinden Sie die „LAST“ mit den Klemmen 3 – 17, 3 – 18 (s. Abb. 2). * Verbinden Sie die „STROMQUELLE“ mit den Klemmen 3 – 16, 3 – 19 (s. Abb. 2). 7) Schalten Sie die „Stromquelle“ des zu messenden Gerätes ein. Die LCD-Anzeige (3 –...
  • Page 14 7.3. Wattstunden (Whr)-Messung Alle Messvorgänge entsprechen den oben unter „7 – 1 AC-Watt/V/A/PF/Hz- Messung“ beschriebenen Abläufen. Durch zusätzliches zweimaliges Drücken der „WATT/VA/Whr“-Taste (3 – 7, Abb. 1) wird der Whr-Wert zusammen mit der abgelaufenen Zeit angezeigt. * Die Whr (Wattstunde) entspricht einem Wert aus Watt x Stunde. * Die Whr-Messung beginnt, sobald die „Whr“-Einheit auf der LCD-Anzeige erscheint.
  • Page 15 7.5. DC-Spannung, DC-Strom-Messung 1) Schalten Sie den Ein-/Aus-Schalter (3 – 2, Abb. 1) auf „Ein“. Ein = 1, Aus = 0 2) Drücken Sie den „DC V/A“-Schalter (3 – 4, Abb. 1). 3) Stellen Sie den „Current In“- Schalter (3 – 6, Abb. 1) auf „DIRECT“. 4) DC-Spannungsmessung a.
  • Page 16 3) Verbinden Sie das rote Testkabel mit der Eingangsbuchse „V/Ohm“ (3 – 17, Abb. 1) und das schwarze Testkabel mit der Eingangsbuchse „COM“ (3 – 18, Abb. 1). 4) Wenn der zu messende Widerstand mit einem Schaltkreis verbunden ist, müssen Sie die Energieversorgung des Schaltkreises abschalten und sämtliche Kondensatoren entladen.
  • Page 17 Spannungs-Eingang Strom-Eingang Stromwandler (1000 / 5A, 100 / 5 A) Abb.3 7.8. AC-Watt-, VA-, Whr-Messung, Messung des Stromeingangs über Zangenadapter Alle Messvorgänge entsprechen den Abläufen unter 7 – 1 und 7 – 2. Zusätzlich sind folgende Einstellungen vorzunehmen: 1) Verbinden der Kabel nach folgendem Schema (s. Abb. 4) Spannung: „V“-Eingangsbuchse (3 –...
  • Page 18 Spannungs-Eingang Eingangsbuchsen Strom-Eingang Abb.4 7.9. Messwerthaltefunktion (Data-Hold) Drücken Sie während des Messvorgangs die "Data Hold“-Taste (3 – 11, Abb. 1). Dadurch werden die angezeigten Werte gehalten. Auf der LCD-Anzeige erscheint das "HOLD“-Symbol. * Ein nochmaliges Drücken der "Data Hold“-Taste beendet die Zwischenanzeige. * In der Widerstandsmessfunktion ist „Data Hold“...

  • Page 19: Wartung

    7.11. Einstellung der Alarmfunktion 1) Die Einstellung der Alarmfunktion ist nur für die Watt-Anzeige verfügbar. 2) Die Alarm-Set-Taste (3 – 15, Abb. 1) wird zur Einstellung des max./min. Alarmwertes oder zum Ausstellen des Alarms verwendet (d. h., das Signal für den max./min.
  • Page 20 8.2. Hinweise zum Batteriegesetz Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß Batteriegesetz verpflichtet, unsere Kunden auf folgendes hinzuweisen: Bitte entsorgen Sie Altbatterien, wie vom Gesetzgeber vorgeschrieben - die Entsorgung im Hausmüll ist laut Batteriegesetz ausdrücklich verboten-, an einer...
  • Page 21 9. Serielle RS-232-PC-Schnittstelle Zum Gerät gehört ein RS-232-Ausgang über eine 3,5 mm-Klemme (3 – 22, Abb. 1). Die Klemme gibt einen 16-stelligen Datenstrom aus, die dem Benutzer für spezifische Verwendungszwecke zur Verfügung stehen. Zur Verbindung des Gerätes mit dem seriellen Eingang eines PC ist ein RS-232- Schnittstellenkabel mit der folgenden Konfiguration erforderlich.
  • Page 22 Der 16-stellige Datenfluss wird im folgenden Format dargestellt: D15 D14 D13 D12 D11 D10 D9 Jede Stelle zeigt den folgenden Status an: Wortende D1 - D8 Display Anzeige, D1 = LSD, D8 = MSD Beispiel: Display-Anzeige: 1234, dann ist D8 zu D1 = 00001234 Dezimal-Punkt (DP), Position von rechts nach links: 0 = kein DP, 1 = 1 DP, 2 = 2 DP, 3 = 3 DP Polarität: 0 = Positive...
  • Page 23 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 04/2017 / MP -22-...

  • Page 24: Safety Precautions

    1. Introduction This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). Overvoltage category II, Pollution degree 2. 2. Safety Precautions To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed.
  • Page 25 2.1 Safety Symbols Caution ! Do not open the case while measuring ! Caution ! * Do not input overload to the input sockets ! * disconnect measuring probes before opening the battery case ! * only use dry cloths to clean the plastic case ! 3.

  • Page 26: Specifications

    4. Specifications 4.1. General Specifications * 93 x 52 mm large LCD (liquid crystal display) Display * Multi-display unit, shows Volt, Ampere, Watt Power factor or Hz at same time. Watt, VA, Whr, Power factor, ACV, ACA, DCV, DCA, Measurement Hz, Ohm Whr: External adjustment by push button Zero Adjustment...
  • Page 27 4.2. Electrical Specifications (23  5°C) 4.2.1. Watt (AC, true power), current mode from direct input Range Resolution Accuracy 0,1 Watt (<1000 W)  1,5% + 5 dgt. 6,000 Watt Watt (≥1000 W) * Accuracy is specified under the following conditions: AC input current is ...
  • Page 28 4.2.3. VA (AC, Apparent Power), current mode from direct input Range Resolution Accuracy 99,99 VA 0,01 VA  2% + 2 dgt. 999,9 0,1 VA 9,999 VA * Accuracy is specified under the following conditions: AC input current is  0,05 A AC &  10 A AC AC input voltage is within 110 V ...
  • Page 29 4.2.6. AC Current (true rms), DC Current; current mode from direct input Range Resolution Accuracy  1% + 3 dgt. 0,05 A to 1,999 A 1 mA 2,00 A to 10,00 A 10 mA  1% + 1 dgt. 0,01 A to 10,00 A 10 mA * Max.
  • Page 30 4.2.10. Resistance Range Resolution Accuracy 9,999 Ohm 1 Ohm  1% + 1 dgt. 19,99 kOhm 10 Ohm * Auto range * Overload protection "Max. AC/DC 300 V" 4.2.11. Frequency Range Resolution Accuracy 10,0 Hz to 99,9 Hz 0,1 Hz ...
  • Page 31 5. Front Panel Description 3-11 3-15 3-10 3-14 3-16 3-17 3-18 3-19 3-13 3-12 Fig.1 -30-...
  • Page 32 Marks: ON = 1 OFF = 0 AC = DC = LCD-Display Power Switch AC V/A Watt Switch DC V/A Switch Ohm Switch Current In Switch Watt/VA/Whr Button Whr Zero Button COS  (Power Factor) / Hz Button 3-10 Peak Hold Button 3-11 Data Hold Button 3-12...

  • Page 33: Precautions & Preparations For Measurement

    6. Precautions & Preparations for Measurement 1. Ensure, that the batteries are connected correctly to its snap terminal and placed in the battery compartment. 2. Select and push the correct switch and button before making measurements. 3. Place the test leads into the proper input terminal before making measurements. 4.
  • Page 34 Fig. 2 -33-...
  • Page 35 6. * Connect the "LOAD" to the terminals of 3-17, 3-18, (Fig. 2) * Connect the "Power Source" to the terminals of 3-16, 3-19 (Fig. 2) 7. Power on the "Power Source" of the measured installation. The "LCD Display" (3-1, Fig. 1) will show the Watt, Voltage, Current, PF (Power Factor) at the same time.
  • Page 36 7.4. AC Voltage, AC Current Measurement 1. Push the "Power Switch" (3-2, Fig. 1) to "ON"-position. ON = 1 OFF = 0 2. Select the "AC V/A/Watt Switch" (3-3, Fig. 1). 3. Select the "Current In Select Switch" (3-6, Fig. 1) to the "DIRECT"-position. 4.
  • Page 37 5. DC Current Measurement Connect red test lead to "Current (10 A) Terminal" (3-19, Fig. 1) and black test lead to "COM Terminal" (3-18, Fig. 1). Open the circuit in which current is to be measured. Now securely connect test leads in series with the load, which the current is measured. The display will show the DC current directly.
  • Page 38 2. Select the CT type, 100/5 or 1000/5 by pushing the "Current Mode Button" (3-12, Fig. 1). The LCD will show the marker "CT 100/5 A", "CT 1000/5 A" when the CT type is selected. [Geben Sie ein Zitat aus dem Dokument oder die Zusammenfassung eines interessanten...
  • Page 39 [Geben Sie ein Zitat aus dem Dokument oder die Zusammenfassung eines interessanten Punktes ein. Sie können das Textfeld an einer beliebigen Stelle im Dokument positionieren. Verwenden Sie die Registerkarte 'Textfeldtools', wenn Fig. 4 Sie das Format des Textfelds 'Textzitat' 7.9. Data Hold ändern möchten.] During the measurement, push the "Data Hold Button"...

  • Page 40: Maintenance

    7.11. Alarm Setting 1. Alarm setting function is only for the "Watt" & “VA” display. 2. "Alarm Set Button" (3-15, Fig. 1) is used to set the max./min. alarm value or set the alarm off (display does not show Max., Min. symbol when adjusting the Alarm Set Button).
  • Page 41 8.2. Notification about the Battery Regulation The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or return them to a local shop at no cost.

  • Page 42: Rs232 Pc Serial Interface

    9. RS232 PC Serial Interface The instrument features an RS-232 output via 3,5 mm terminal (3-22, Fig. 1). The connector output is a 16 digit data stream, which can be utilized to the user’s specific application. An RS-232 lead with the following connection will be required to link the instrument with the PC serial input.
  • Page 43 The 16 digit Data stream will be displayed in the following format: D15 D14 D13 D12 D11 D10 D9 End Word D1 - D8 Display reading, D1 = LSD, D8 = MSD For example: If the reading is 1234, then D8 to D1 is: 00001234 Decimal Point (DP), position from right to left: 0 = No DP, 1 = 1 DP, 2 = 2 DP, 3 = 3 DP Polarity...
  • Page 44 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 04/2017/MP PeakTech Prüf-und Messtechnik GmbH – Gerstenstieg 4 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16   info@peaktech.de...
