ADVANCE PRODUCT SERVICE INFORMATION

APSI NO:

DATE:

JUNE 2013

SUBJECT:

UPDATED SERVICING INFORMATION (SUPPLEMENT TO APSI #76)

MODELS:

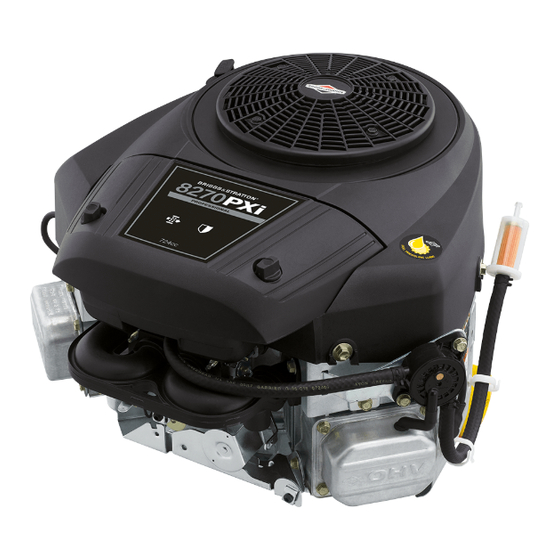

400000, 440000, 490000 OHV VERTICAL SHAFT ENGINES

Recent changes have been implemented on the subject engine models, including updated torque values and

a new governor gear thrust washer. Please retain this APSI for service reference until the repair manual is

revised and re-issued.

Crankcase Cover Bolt Torque

The torque value has been increased on the crankcase cover bolts. Ensure that the mating surfaces are

clean and dry, then after installing a new gasket, install the bolts and step-torque them in the sequence shown

(Figure 1) until the final torque is achieved. Final torque is 300 lb-in (33.9 Nm).

All language translations of this document are

derived from the original English source file.

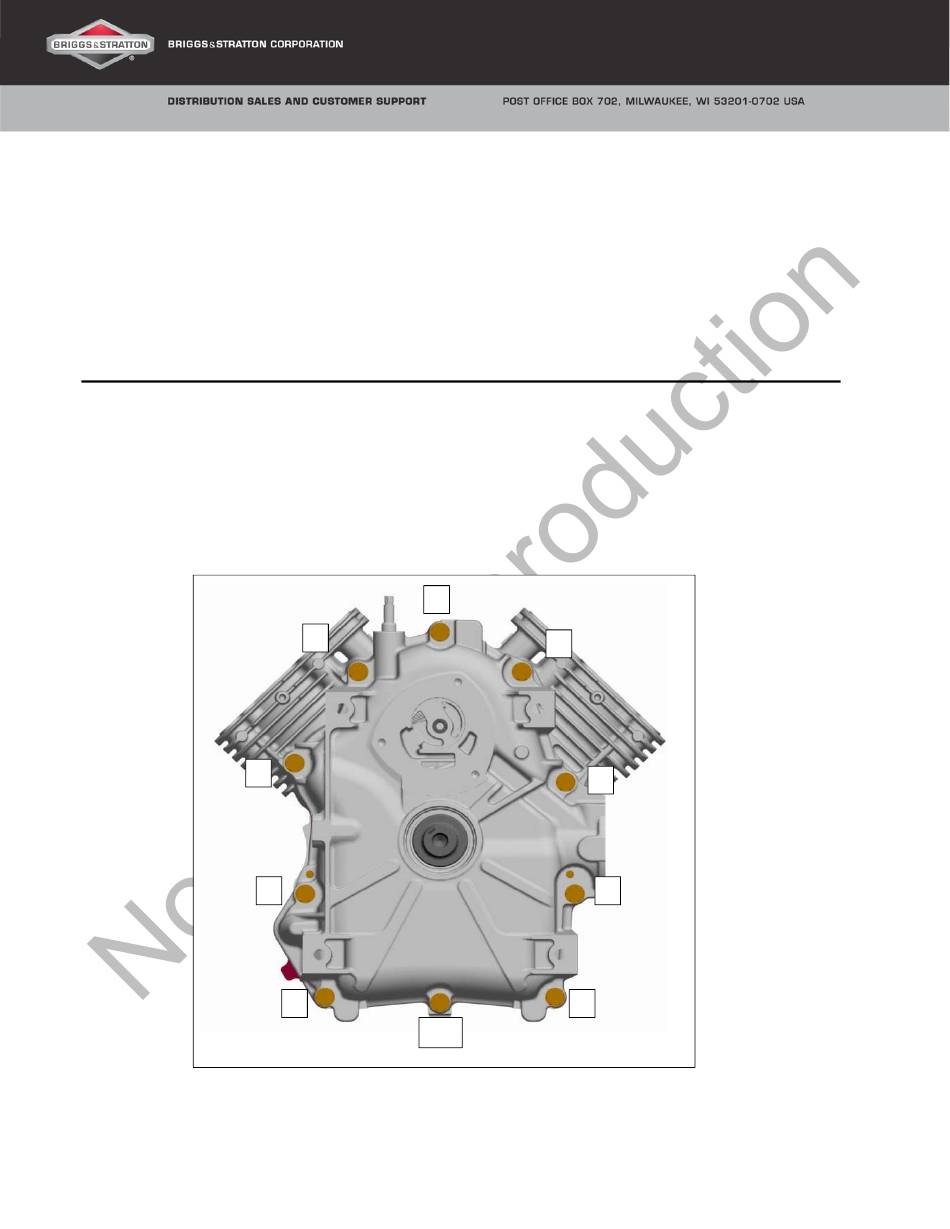

Figure 1
