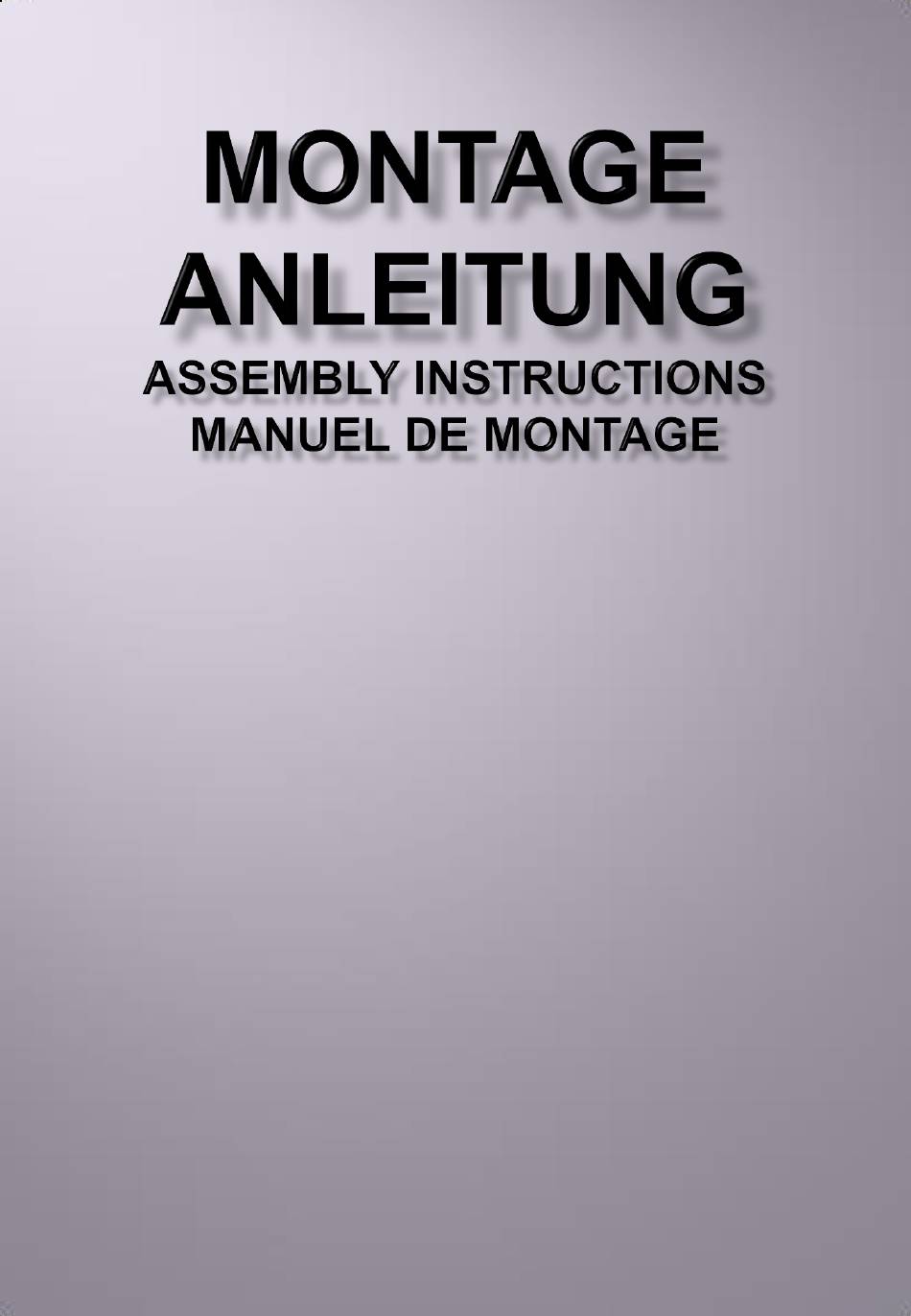

- Page 1 LM: 29111 14 26.09.2019_Ver.2.1_HR...
- Page 2 Inhaltsverzeichnis / Table of Contents / Contenu Auspacken, Unpacking, Déballage Modellart / model type / Type de modèle Seite / Side / Page Montage, Assembly, Montage Seite / Side / Page Modellart / model type / Type de modèle Seite / Side / Page 11, 12, 15/16, 17/18, 37/38, 4 - 5 47/48, 69, 70, 81, 82, 85/86, 87/88,...
- Page 3 Montageanleitung Assembly instructions / Manuel de montage Auspacken, Unpacking, Déballage • Verpackung mit einem nicht spitzen Gegenstand öffnen z.B. Folienschneider • Open packaging with a device that is not pointed or sharp, e.g. a foil cutter • Ouvrir l’emballage à l’aide d’un outil non- pointu (p.e.
- Page 4 Montageanleitung 11, 12, 15/16, 17/18, Assembly instructions / Manuel de montage 37/38, Montage, Assembly, Montage Montagezubehör, mitgeliefertes Material / Material included / Matériel fourni Größe / Size / Taille Nr. / No / N° mounting accessories Matériel de montages Sechskantschraube M8 x 30 13647 00 Fächerscheibe...
- Page 5 Montageanleitung 11, 12, 15/16, 17/18, Assembly instructions / Manuel de montage 37/38, • Chassis mit 2 Personen einhängen. • Assemble chassis with 2 people. • Accrocher le châssis à 2 personnes. • Je Chassis Anschraublasche 3 mal mit Fächerscheibe und 1 mal ohne verschrauben.
- Page 6 Montageanleitung 47/48, 69, 70, 81, 82, Assembly instructions / Manuel de montage 85/86, 87/88, Montage, Assembly, Montage Montagezubehör, mitgeliefertes Material / Material included / Matériel fourni Größe / Size / Taille Nr. / No / N° mounting accessories Matériel de montages Senkkopfschraube mit Innensechskant schwarz M8 x 16...
- Page 7 Montageanleitung 47/48, 69, 70, 81, 82, Assembly instructions / Manuel de montage 85/86, 87/88, • Chassis mit der Hand oder mit einer Unterlage nach oben drücken, bis das Gewinde für die Senkkopfschraube in Position ist. • Push the chassis upwards by hand or using a support until the thread for the countersunk screw is in position.
- Page 8 Montageanleitung 25/26, Assembly instructions / Manuel de montage Montage, Assembly, Montage Montagezubehör, mitgeliefertes Material / Material included / Matériel fourni Größe / Size / Taille Nr. / No / N° mounting accessories Matériel de montages Senkkopfschraube mit Innensechskant schwarz M8 x 16 17586 00 und Spitze 85002 55...
- Page 9 Montageanleitung 69, 70, Assembly instructions / Manuel de montage Montage, Assembly, Montage Montagezubehör, mitgeliefertes Material / Material included / Matériel fourni Größe / Size / Taille Nr. / No / N° mounting accessories Matériel de montages Linsenschraube M6 x 20 23263 00 85015 55 •...
- Page 10 Montageanleitung 69, 70, Assembly instructions / Manuel de montage • Ablageplatte mit den mitgelieferten Schrauben befestigen. • Fasten the table in place with the two enclosed screws. • Fixer la plaque de support au moyen des vis fournies. • Stecker von der Ablageplatte durch die Öffnung stecken und Verbinden.
- Page 11 Montageanleitung 74/75, Assembly instructions / Manuel de montage Montage, Assembly, Montage Montagezubehör, mitgeliefertes Material / Material included / Matériel fourni Größe / Size / Taille Nr. / No / N° mounting accessories Matériel de montages Senkkopfschraube mit Innensechskant schwarz M8 x 16 17586 00 und Spitze 85002 55...
- Page 12 Montageanleitung 74/75, Assembly instructions / Manuel de montage • Chassis mit der Hand oder mit einer Unterlage nach oben drücken, bis das Gewinde für die Senkkopfschraube in Position ist. • Push the chassis upwards by hand or using a support until the thread for the countersunk screw is in position.
- Page 13 Montageanleitung 74/75, Assembly instructions / Manuel de montage Montagezubehör, mitgeliefertes Material / Material included / Matériel fourni Größe / Size / Taille Nr. / No / N° mounting accessories Matériel de montages Sechskantmutter 24759 00 schwarz Federscheibe 10,5 17632 00 Form B 85014 55 •...
- Page 14 Montageanleitung 21/22, 23/24, 27/28, Assembly instructions / Manuel de montage 29/30, Montagezubehör, mitgeliefertes Material / Material included / Matériel fourni Größe / Size / Taille Nr. / No / N° mounting accessories Matériel de montages Sechskantmutter 24759 00 schwarz Kunststoffscheibe 14027 00 Ø...
- Page 15 Montageanleitung 21/22, 23/24, 27/28, Assembly instructions / Manuel de montage 29/30, • Obere Mutter zur unteren Mutter kontern. • Lock the top nut against the bottom nut. • Contrer l’écrou supérieur sur l’écrou inférieur. Datum Version Kürzel Seite Montagezeit ca. 20 Min. 26.09.19 15/17 29111 14...
- Page 16 Montageanleitung Assembly instructions / Manuel de montage Funktionskontrolle, Functional check, Contrôle du fonctionnement Montagezubehör, mitgeliefertes Material / Material included / Matériel fourni Größe / Size / Taille Nr. / No / N° mounting accessories Matériel de montages Sechskantmutter 24759 00 schwarz Federscheibe 17632 00...
- Page 17 Montageanleitung 21/22, 23/24, 27/28, Assembly instructions / Manuel de montage 29/30, • Netzverbindung herstellen • Schutzhüllen entfernen. • Connect to the mains • Remove the protective covers. • Brancher le raccordement secteur • Retirer les housses de protection. • Funktionskontrolle bei allen Elementen ohne Belastung durchführen.
