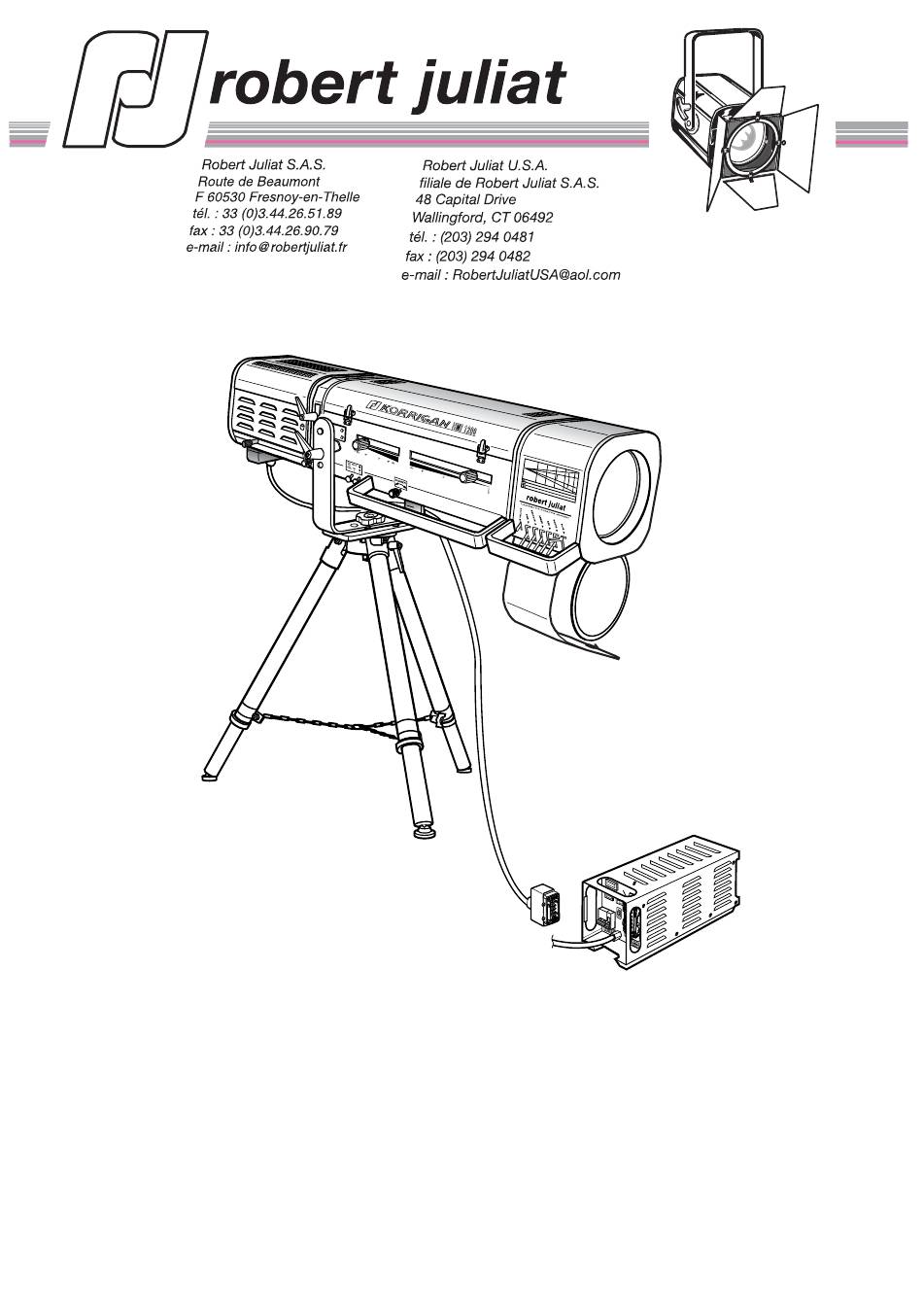

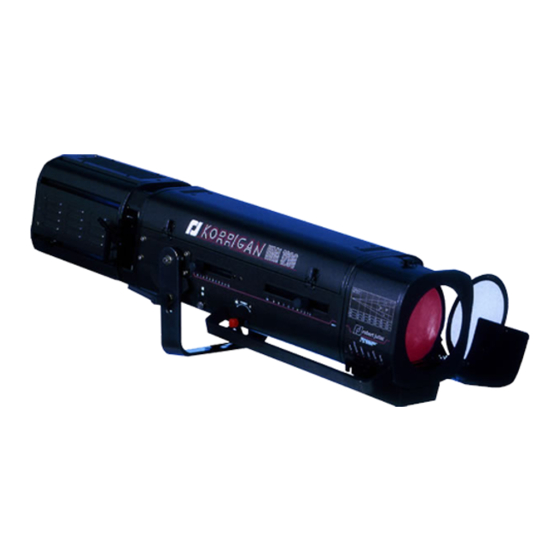

DOSSIER TECHNIQUE 1011+, 1011+B et 1011+C
TECHNICAL FILE 1011+, 1011+B & 1011+C
A DATER DU: 02/05
VALID SINCE: 02/05
DN30750300
Illustrations: Atif BUX

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the KORRIGAN and is the answer not in the manual?

Questions and answers

Related Manuals for Robert Juliat KORRIGAN

Summary of Contents for Robert Juliat KORRIGAN

  • Page 1 DOSSIER TECHNIQUE 1011+, 1011+B et 1011+C TECHNICAL FILE 1011+, 1011+B & 1011+C A DATER DU: 02/05 VALID SINCE: 02/05 DN30750300 Illustrations: Atif BUX...
  • Page 2 NOTES...
  • Page 3 Merci de votre attention. ROBERT JULIAT You have in your possession a ROBERT JULIAT HMI follow spot. We would like to congratulate you on your choice. The performance of the follow spot depends on the care you give to its maintenance.

  • Page 4: Table Of Contents

    CONTENTS TECHNICAL DATA User's instructions................6 The identification plates..............8 Connections 1011+................10 Connections 1011+B............... 12 Putting the lamp into place & switching on 1011+ only....14 Admissible lamps................16 Network use for 1011+B..............18 MAINTENANCE Reflector, aspheric lens and spark-gap.
  • Page 5 SOMMAIRE UTILISATION Consignes d'utilisation............... 7 Les plaques signalétiques..............9 Raccordements pour 1011+............11 Raccordements pour 1011+B............13 Mise en place de la lampe............... 15 Échange des porte-filtres et des gélatines........15 Lampes admissibles................ 17 Utilisation dans un réseau pour 1011+ B ........

  • Page 6: User's Instructions

    Any modifi cation made to our products will cancel the manufacturer’s responsibility. • Professional material : Service only by qualifi ed technician. Thank you for your attention. ) Only for profi le spotlights. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 7: Consignes D'utilisation

    Toute modifi cation du produit dégage la responsabilité du constructeur. • Matériel professionnel : Intervention par technicien qualifi é. Merci de votre attention. ) Pour projecteurs à découpe seulement. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 8: The Identification Plates

    • Read user's instructions before using this lighting unit. t a = 40°C. t max = 150°C. • Service only by qualified technician. 29Kg 40° robert juliat 2,4m 9625658 CULOT / BASE : S Fc 15,5 - 6 50° Made in EEC - France - =Max.

  • Page 9: Les Plaques Signalétiques

    • Read user's instructions before using this lighting unit. t a = 40°C. t max = 150°C. • Service only by qualified technician. 29Kg 40° robert juliat 2,4m 9625658 CULOT / BASE : S Fc 15,5 - 6 50° Made in EEC - France - = Tension aux bornes de la lampe max.

  • Page 10: Connections 1011

    - Never connect to a dimmable channel. Cable H07 RN-F 19G 1,5mm length 3m fitted - Use only when lamp in place. with 16 x 16A M/F HARTING connectors. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 11: Raccordements Pour 1011

    3m équipé - Ne jamais raccorder sur un circuit gradué. de connecteurs HARTING 16 x 16A M/F. - Ne pas amorcer sans lampe. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 12: Connections 1011+B

    - Use only when lamp is in place. fitted with XLR7 M/F connector. Analog control fader cable. 14 conductors reinforced shielded cable - length 3m fitted with XLR4 M/F connector. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 13: Raccordements Pour 1011+B

    - Ne pas amorcer sans lampe. équipé de connecteurs XLR7 M/F. Commande locale P1 F2 XLR4. Câble souple 14 conducteurs blindé longueur 3m équipé de connecteurs XLR4 M/F. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 14: Putting The Lamp Into Place & Switching On 1011+ Only

    The priority between 6 and 7 is always the ignition - switching OFF is only possible if 6 and 7 are in the OFF position. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 15: Mise En Place De La Lampe

    ! IMPORTANT : La priorité entre 6 et 7 est toujours l'allumage - l'extinction n'est possible que si 6 et 7 sont en position arrêt. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 16: Admissible Lamps

    • Preserve carefully the guarantee slip of the lamp, as it may be asked for in the event of a dispute. Thank you. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 17: Lampes Admissibles

    • Conserver précieusement la carte de garantie de la lampe, elle vous sera demandée en cas de contestation. Merci robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 18: Network Use For 1011+B

    To install the DATA line, daisy chain all units. You can not make a star configuration. In this case - use a specific DATA splitter. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 19: Utilisation Dans Un Réseau Pour 1011+ B

    Pour installer le réseau DATA, on passe en boucle d'un appareil à l'autre. On ne peut pas faire des répartitions en étoile. Dans ce cas : utiliser un répartiteur DATA spécifique. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 20: Reflector, Aspheric Lens And Spark-Gap

    - Tighten the counter-nut b and the nut a . • The adjustment is made, when manufactured. Interfere only in case of a faulty starting. 1 mm robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 21: Miroir, Lentille Asphérique Et Amorceur

    à 1 mm de l'électrode inférieure. - Resserrer le contre-écrou b et l'écrou • Ce réglage est effectué en usine, n'intervenir qu'en cas de défaut d'amorçage. 1 mm robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 22: Ignition Time Delay - 1011+ & Changing The Iris Cassette

    GOBOS CHANGER SETTING. NOTE. Before adjusting, put a drop of breaking fl uid onto the threads of the setting screws. Adjusting stopper for positioning. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 23: Temporisation D'amorçage - 1011+ & Changement De La Cassette Iris

    Avant de faire le réglage, il faut sortir les vis de réglage et mettre une goutte de frein fi let sur les fi letages. Vis de «positionnement» du passe gobos. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 24: Connection 1011+B

    Female side earth only. Note: This is a universal cable and is suitable for a follow spotlight or a profile, 1200W. or 2500W. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 25: Connectique 1011+B Seulement

    (seulement côté femelle). Remarque: Ce cordon est universel et convient indi ff éremment pour un poursuite ou un découpe en 1200W. ou 2500W. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 26: Electrical Diagram - Lamp Housing

    Phase - Ventilateur / Fan 0,75 #6HT Phase - Tempo / Timer 0,75 Phase - Ballast Neutre lampe / Lamp neutral #6HT Le point "2 " n'existe Terre / Earth plus, la connection est déjà faite dans l'amorceur / The point "2" doesn't exist anymore, the connection is made Phase Aux.

  • Page 27: Electrical Diagram - P.s.u. 1200W For 1011

    PL_Elec_A305418c.eps...

  • Page 28: Electrical Diagram - P.s.u. 1200W For 1011+B

    PL_Elec_A304301c.eps...

  • Page 29: Spare Parts List

    19 18 LANTERN robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

  • Page 30: Zoom Inner Parts

    Filtre correcteur avec support / Correction fi lter with holder 5500K → 3400K. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

  • Page 31: Way Colour Changer Unit

    1011P30004 Disk holder with mounted clips. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

  • Page 32: Shutter Unit For 1011+B

    Points de démontage / Dismantling points. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

  • Page 33: Lamp Housing

    RLA1431001 Lampe / Lamp - OSRAM HMI 1200W GS. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

  • Page 34: Black-Out Iris Cassette, Gobo Changer And Gobo Holder Disk

    PO00000018 Poignée grise / Grey handle. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

  • Page 35: Hmi 1200

    FPACO00013 3m lamp cable. (1011+, 1011+ B & 1011+C). robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

  • Page 36: Power Supply Electronics

    WARNING : Do not use the lighting unit if the fan is not working. (Note: that the fan doesn't work until the lamp and checklight 3 are ON.) robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 37: Électronique De L'alimentation

    ATTENTION : Ne pas utiliser le projecteur si le ventilateur ne fonctionne pas. (Nota: celui-ci ne se met en route que si la lampe est allumée et le témoin 3 est actif.) robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 38: Manual Control For 1011

    V I 1 0 0 1 0 0 0 9 Vis / Screw (H M10 x 30). robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

  • Page 39: Non-Functioning Diagnosis - 1011

    ME09222006 Contacteur / Contactor (25A). robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.

  • Page 40: Cad 900 For 1011+B

    SCHEMA B DIAGRAM B robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. / WARNING - Always use the codes, when ordering spare parts.
  • Page 41 Check that the ignition is well adjusted ( refer to Tech. File page 22 ) message displayed : RJ LAMP LIGHTING Contact the RJ services. TRY FAILURE robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...

  • Page 42: Diagnostic De Dysfonctionnement

    Vérifier que l'amorceur est bien réglé ( voir Dossier technique p.21 ) message afficheur : Contacter le service RJ RJ ALLUMAGE LAMPE ESSAI ECHEC. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 43 "LAMP ON" start-up display : procedure. ( refer to Tech. File p. 12 & 24 ) " RJ LAMP OFF " robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 44 : vérifier le câblage . ( voir Dossier Tech. p. 13 & 25 ) d'allumage RJ LAMPE OFF robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 45 Return to 1.1 and follow the LAMP FAILURE procedure. CHECK SECURITY Restart the Green Network cut off : "LAMP ON" message unchanged. give the off command. procedure. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 46 VERIFIEZ LA SECURITE Redémarrer Micro coupure du secteur : l'afficheur led vert la procédure donner la commande d'extinction . reste inchangé allumé d'allumage. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 47 The shutter level is Change the whole shutter unit. level correctly displayed. ( refer to Tech. File - page 32 ) command. robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
  • Page 48 Erreur sur le bloc Iris : renvoyer la Les valeurs de l'iris sont Changer le bloc iris complet. commande. correctement affichées. ( voir Dossier technique page 32 ). robert juliat Route de Beaumont F 60530 Fresnoy-en-Thelle phone: 33 (0)3.44.26.51.89 - fax: 33 (0)3.44.26.90.79 - www.robertjuliat.fr...
