EX-44384

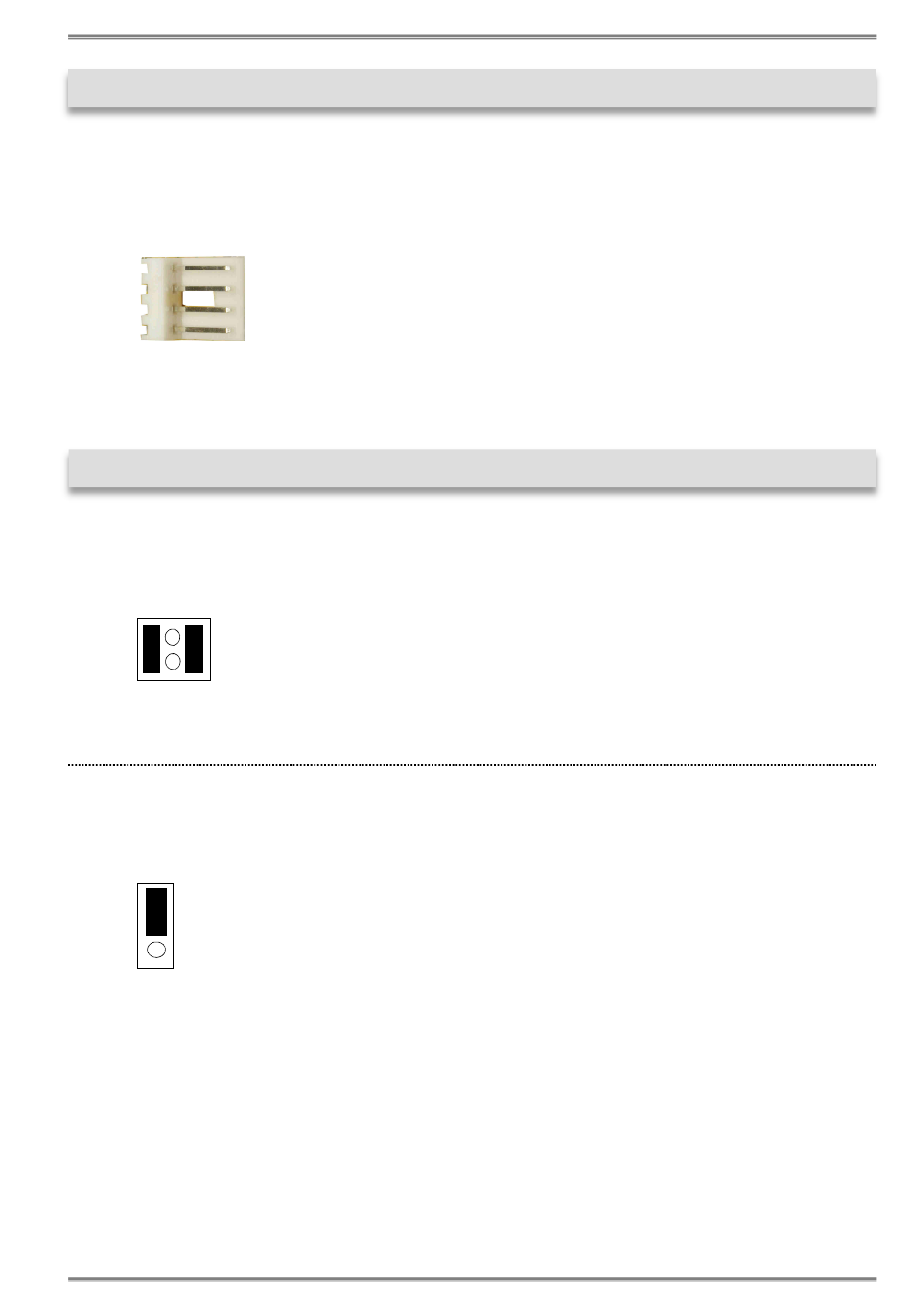

3. Aufbau & Anschlüsse
3.2 Anschlüsse
J2:
4. Jumper Einstellungen
JP1:
I12 X12 X5
JP3:
DIS
ENA
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
+5V
Für AUX Einstellung (JP1) muss J2 mit dem PC Netzteil
GND
verbunden werden! Sonst wird die Karte nicht mit Strom
GND
versorgt.
+12V
Es gibt 2 verschiedene Spannungsquellen (Mainboard & PC-Netzteil).
(Bei Jumper Einstellung X5 / X12 muss der Stromanschluss (J2) mit dem
PC-Netzteil verbunden werden!)
X5 = 5Volt vom PC-Netzteil (Werkseinstellung)
X12 = 12Volt vom PC-Netzteil
I12 = 12Volt vom Mainboard (Werkseinstellung)
DIS = Die Funktion PME ist ausgeschaltet. (Werkseinstellung)
ENA = Die Funktion PME ist eingeschaltet. Der PC kann nun durch die
Seriellen Ports der EX-44384 aktiviert werden.
Dieser sollte aber bei Standard Anwendungen nicht verstellt werden.
5
Deutsch
