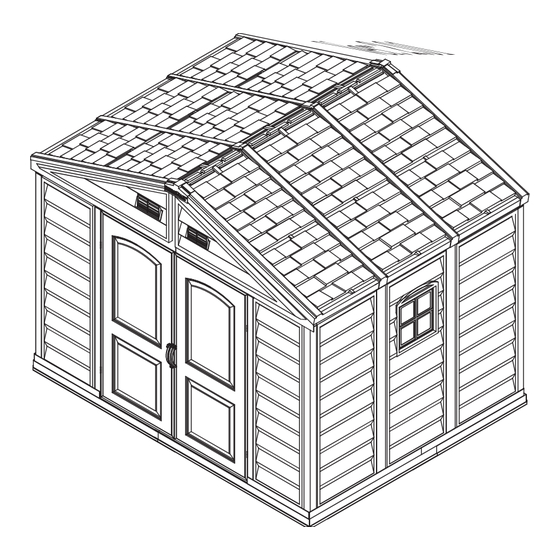

USP DURAMAX 10 Ft WoodSide Owner's Manual

Vinyl garden shed size 10 ft x 8 ft / 3.2 m x 2.4 m
Hide thumbs Also See for DURAMAX 10 Ft WoodSide:

Advertisement

Quick Links

Download this manual
A L L
P U R P O S E
V I N Y L
G A R D E N
VINYL GARDEN SHED
(EN)
HANGAR DE JARDIN DE VINYLE
(FR)
(EN) OWNER'S MANUAL /
Instructions for Assembly '10 Ft WoodSide'
Size 10 Ft x 8 Ft / 3.2 m x 2.4 m
Ver: 2.01
(EN)Your Total Solution To Maintenance Free Storage Sheds.
• All Weather Durable PVC
• Won't Dent, Rust, Rot or Mildew
• Tall Walk In Shed
• Never Needs Painting
• 61 Inch Wide Double Doors
• Easy Assembly
• High Wind Tested
• Snow Load Tested 18lbs/sq. foot
• Pad Lock Ready (Lock not included)
• Foundation included, Wood or Cement floor needed
• Shatter Proof Window included
Requires two people and takes about 4-5 hours for Installation.
Call us for any missing or damaged parts.
Do not return to the store.
Approximate
Size
Area
10 Ft x 8 Ft
79 Sq. Ft
7.3 Sq.m
3.2 m x 2.4 m
Taille
approximative
Secteur
10 Pieds x 8 Pieds 79 Carré pieds 480 Pieds cube
3.2 Mètre x
7.3 Mètre carré 13.6 Mètre cube
2.4 Mètre
TM
A Product of
S H E D S
(Approx.)
Storage
Base Dimension
Volume
480 Cu.Ft
Width
Depth
13.6 Cu.m
Height
Stockage
Volume
Dimension de base
Largeur
Profondeur
Hauteur
(FR) GUIDE D'INSTRUCTIONS /
Mode d'emploi pour Assemblage '10 Pieds WoodSide'
Mesures 10 Pieds x 8 Pieds / 3.2 Mètre x 2.4 Mètre
Ver: 2.01
(FR) Votre solution pour des remises d'entreposage sans entretien.
• Solidité Assurée en Toute Saison
• Ne se cabosse pas, ne rouille pas, ne moisit pas et ne se pique pas
• Promenade debout dans l'abri
• Pas besoin de peinture
• Larges doubles portes de 61''
• Montage facile
• Testé contre les vents violents
• Charge de neige testée 54 livres/pieds2
• Possibilité de cadenas (Verrou non inclus)
• Fondation inclue, plancher de bois ou de ciment nécessaire
• Fenêtre incassable incluse
Il faut deux personnes et ça prend 4-5 heures pour l'installation.
Appelez-nous pour toute les pièces manquantes ou endommagées.
(EN) Building Dimensions :
Exterior Dimension
Roof Edge to Edge
inch
cm
inch
125 3/8
318.4
127 7/8
97
94 1/4
239.3
91
(FR) Dimensions du bâtiment :
Dimension extérieure
Toit de bord au bord
pouce
cm
pouce
125 3/8
318.4
127 7/8
94 1/4
239.3
97
91
(EN) Customer
Service Hotline
(800) 483-4674
www.duramaxbp.com
(FR) Service
Hotline Client.
(800) 483-4674
www.duramaxbp.com
Ne pas retourner au magasin.
Interior Dimension
Wall to Wall
cm
inch
cm
313.3
324.8
123 3/8
246.5
234.3
92 1/4
231.2
73
185.5
Dimension intérieure
Mur à mur
cm
pouce
cm
313.3
324.8
123 3/8
246.5
234.3
92 1/4
231.2
73
185.5
(Approx.)
Door Opening
inch
cm
60 5/8
154
71 1/2
181.6
Ouverture de
porte
pouce
cm
60 5/8
154
71 1/2
181.6

Advertisement

loading

Related Manuals for USP DURAMAX 10 Ft WoodSide

Summary of Contents for USP DURAMAX 10 Ft WoodSide

  • Page 1 A Product of A L L P U R P O S E V I N Y L G A R D E N S H E D S VINYL GARDEN SHED (EN) HANGAR DE JARDIN DE VINYLE (FR) (EN) OWNER’S MANUAL / (FR) GUIDE D’INSTRUCTIONS / Instructions for Assembly ‘10 Ft WoodSide’...
  • Page 2 (EN) Duramax Garden Shed Limited Fifteen Year Warranty U.S. Polymer Inc. will send a replacement part free of charge, in the event of material defects and or workmanship for a period of fifteen years from the date of purchase. This warranty is extended only to the original purchaser. A purchase receipt or other proof of date of original purchase will be required before warranty service is rendered.
  • Page 3 (EN) SAFETY & PRECAUTIONS (FR) SÉCURITÉ ET PRÉCAUTIONS (EN)Before You Begin... 1. Check your local building codes regarding footings, location, etc. 2. Select a site that allows enough working space around the shed. 3. Determine building foundation and anchor system. 4.
  • Page 4 (EN) SAFETY & PRECAUTIONS (FR) SÉCURITÉ ET PRÉCAUTIONS (EN) For your own safety, please read and follow these instructions during the shed assembly. (FR) Pour votre propre sûreté, svp lisez et suivez ces instructions pendant le montage. 1. (EN) Always wear work gloves, long sleeves and eye protection during assembly of the shed.
  • Page 5 (EN) IMPORTANT (FR) IMPORTANT (EN) Wear eye protection when using any form of power tools. Do not use voltage power tools in a wet or damp enviornment to avoid electric shock. (FR) Portez la protection d'oeil en employant n'importe quelle forme de machines-outils. N'employez pas les machines-outils de tension dans un environnement humide afin d’éviter le choc électrique.
  • Page 6 (EN)Parts List (FR)Liste des pièces (EN) PARTS (FR) PIÈCES (EN) ACCESSORIES (FR) ACCESSORIES (EN)CODE (EN)QTY (EN)CODE (EN)QTY (FR)CODE (FR)QTÉ (FR)CODE (FR)QTÉ (EN)CODE (EN)QTY (FR)CODE (FR)QTÉ B1LQ RS14BQ B1LQ, B1RQ, B21Q, CB1A, CB2A, B1RQ RS14TQ FDCL B22Q, B3LQ, B3RQ CB3XA, CB4A, MJ B21Q DSHQ FDCR...
  • Page 7 (FR)Vue Explosée (EN)Exploded View R3LQ R2LQ R1RQ R1LQ R2RQ R3RQ FPRA1 RS1LQ RS3SQ RS2RQ RS13Q FPLA1 RS5Q RS6Q RS3LQ RS2RQ RS2LQ RS2LQ RS8Q RS13Q RS7Q RS2LQ RS7Q RS12Q RS5Q RS9Q RS1LQ RS13Q RS1RQ RS6Q RS9Q RS15Q RS2LQ RS3SQ RS8Q RS13Q RS9Q RS2RQ FPLA1...
  • Page 8 (EN)Foundation (FR) Fontation (EN) Level Floor Surface Required (FR) Sol Nivelé Requis (EN)Parts Needed: (EN)Pièces nécessaires (EN)CODE (EN)QTY (FR)CODE (FR)QTÉ F10A F11A F12A F13A F14A F15A F11A (EN)Make 2 Sets. Note (FR)Faire 2 ensembles. F10A (EN)Make 2 Sets. Note (FR)Faire 2 ensembles. F13A F14A F12A...
  • Page 9 F11A F13A F12A F10A F12A F11A F10A F13A F13A F12A Fig.1 Fig.2 F12A F10A F11A F13A F13A F12A F11A F10A Fig.1 Fig.2...
  • Page 10 F14A F14A F14A F14A F14A F14A F14A F14A F15A F15A F15A...
  • Page 11 B. (EN)Base Frame (FR)Canaux de base (EN)Parts Needed: (EN)Pièces nécessaires (EN)CODE (EN)QTY (FR)CODE (FR)QTÉ B1LQ B1RQ B3LQ B3RQ B21Q B22Q (EN) 1. It is important that these instructions are followed step by step. Note 2. All parts are clearly marked and care should be taken to use the correct one. 3.

  • Page 12: Table Of Contents

    C. (EN) Wall & Columns (FR) Murs et Colonne (EN)Parts Needed: (EN)Pièces nécessaires (EN)CODE (EN)QTY (FR)CODE (FR)QTÉ CDLA CDRA CB1A CB2A CB3XA CB4A SPAW (EN) All parts are clearly marked and care should Note be taken to use the correct one. (FR) Toutes les pièces sont clairement identifiées et il faut veiller à...
  • Page 13 1. (EN) One shatter proof window panel Note (SPAW ) included. This can be used in any of the wall positions. (FR) Un panneau de fenêtre incassable (SPAW ) inclus. Ceci peut être utilisé dans toutes les positions de mur. CDRA 2.

  • Page 14: Cb1A

    CDRA CDRA CB1A CB1A CB1A Fig.2 Fig.1 CB4A CDRA CDRA B1RQ CB4A 2&3 Fig.2 Fig.1 CB1A CB4A CB4A B1RQ Fig.3 CB3XA CB3XA CB3XA CB3XA CB2A CB2A CB2A CB3XA CB3XA...

  • Page 15: Fcb

    B22Q Fig.1 Fig.2 B21Q CB1A CB3XA 1&2 CB3XA Fig.2 Fig.1 CB3XA CB3XA CB2A Fig.3 SPAW SPAW Fig.2 Fig.1 3&4 CB3XA CB3XA SPAW CB2A CB2A B21Q Fig.4 Fig.3...
  • Page 16 B21Q B3RQ Fig.2 Fig.1 2&3 B3RQ B21Q B3RQ Fig.3 (EN) Do not tighten the screw. Note Leave it loose. (FR) Ne pas serrer la vis. Laisser le lâche. Fig.1 CB2A CB2A Fig.1...

  • Page 17: Cbc

    B3RQ Fig.1 B3RQ Fig.2 CB3XA 1&2 CB2A CB3XA CB3XA Fig.2 Fig.1 CB3XA CB3XA Fig.3 Fig.1 Fig.2 3&4 CB3XA CB3XA CB3XA CB3XA B3RQ CB3XA Fig.4 Fig.3...
  • Page 18 Fig.1 CB3XA CB3XA Fig.3 B3LQ Fig.2 Fig.1 B3LQ 2&3 B3LQ B22Q B22Q Fig.2 Fig.3 (EN) Do not tighten the screw. Note Leave it loose. (FR) Ne pas serrer la vis. Laisser le lâche.
  • Page 19 CB3XA CB3XA Fig.1 B22Q Fig.2 Fig.1 B21Q CB3XA CB2A CB2A 1&2 Fig.2 Fig.1 3&4 CB2A CB2A CB2A CB3XA CB3XA CB3XA Fig.3 Fig.4...
  • Page 20 Fig.1 CB3XA CB3XA B22Q Fig.2 Fig.3 Fig.1 B21Q B21Q B1LQ B1LQ B1LQ 2&3 Fig.2 Fig.3 (EN) Do not tighten the screw. Note Leave it loose. (FR) Ne pas serrer la vis. Laisser le lâche. Fig.1...
  • Page 21 CB3XA CB3XA Fig.1 CDLA B1LQ CDLA CDLA Fig.1 Fig.2 B1LQ CDLA CB1A CDLA CB1A 1&3 Fig.1 Fig.2 CB1A CB1A CB3XA Fig.3 (EN) After completing the center band assembly, Note fully tighten the four center band fittings (FCB) to the corner column (CCQ). (FR) Apres avoir complete l’assemblage de la bande centre, resserez completement les quatres bandes centre ajustables (FCB) à...
  • Page 22 CB4A CDLA CDLA B1LQ CB4A 2&3 Fig.1 Fig.2 CB1A CB4A CB4A Fig.3 B1LQ CDLA CDRA...
  • Page 23 D. (EN)Roof Structures (FR)Structure Du Toit (EN)Parts Needed: (EN)Pièces nécessaires (EN)CODE (EN)QTY (EN)CODE (EN)QTY (FR)CODE (FR)QTÉ (FR)CODE (FR)QTÉ RS1LQ RS12Q RS1RQ RS13Q RS2LQ DSHQ FDCL RS2RQ RS3LQ FDCR RS3SQ RS5Q RS5JQ RS15Q RS6Q RS7Q RS8Q RS9Q...
  • Page 24 FDCR CDLA CDRA Fig.1 CDRA FDCL CDLA Fig.2...
  • Page 25 (EN)Roof Strcture Assembly (FR)Assemblage De La Structure Du Toit RS2LQ RS15Q RS1RQ RS2RQ RS9Q RS3SQ RS5Q RS13Q RS9Q RS8Q RS7Q RS2LQ RS1LQ RS6Q RS13Q RS12Q RS3SQ RS3LQ RS5JQ RS2RQ RS5Q RS2RQ RS12Q RS13Q RS3LQ RS6Q RS2LQ RS2RQ RS7Q RS2LQ RS13Q RS1RQ RS9Q RS8Q...
  • Page 26 (EN)Front Roof Structure Assembly (FR)Assemblage De La Structure Avant Du Toit RS1LQ RS1LQ RS1RQ RS9Q RS1RQ RS8Q RS1LQ RS8Q RS9Q RS1RQ RS1LQ DSHQ RS1RQ...
  • Page 27 (EN) Back roof structure assembly (FR) Assemblage De La Structure Arriere Du Toit RS1LQ RS1LQ RS1RQ RS9Q RS1RQ RS8Q RS1LQ RS8Q RS9Q RS3SQ RS1RQ RS3LQ RS3SQ RS3SQ RS3LQ RS3LQ...
  • Page 28 RS3SQ RS3LQ RS3SQ RS3LQ (EN)Make 2 Sets. Note (FR)Faire 2 ensembles. RS6Q RS7Q...
  • Page 29 (EN)Make 2 Sets. Note (FR)Faire 2 ensembles. RS13Q RS6Q RS5Q RS13Q RS7Q RS5JQ RS5Q RS5Q RS5JQ RS5Q RS5Q RS5Q...
  • Page 30 RS1RQ RS1RQ 3&4 FDCL CDRA Fig.2 Fig.1 1&2 RS1LQ CDRA CDLA RS1LQ FDCL CDLA Fig.3 Fig.4 RS1LQ RS1RQ...
  • Page 31 RS1RQ RS1RQ RS3SQ RS3LQ RS3LQ Fig.2 Fig.1 RS3SQ RS3LQ 1,2&3 RS3LQ Fig.3 RS3SQ RS3LQ RS3LQ RS3SQ RS3LQ...
  • Page 32 RS5Q RS5Q RS5Q 1&2 RS5Q RS8Q RS8Q Fig.1 Fig.2 RS8Q RS5Q Fig.3 RS2RQ RS3SQ RS2LQ RS3LQ RS2LQ RS2LQ RS2RQ RS2RQ RS3SQ RS2RQ RS3LQ RS9Q RS8Q Fig.2 Fig.1 RS2RQ RS3LQ Fig.3...
  • Page 33 RS6Q RS7Q RS7Q RS7Q RS9Q Fig.1 RS6Q RS6Q RS9Q Fig.2 RS2RQ RS2RQ RS2RQ RS2LQ RS2LQ RS5Q RS2LQ RS2RQ Fig.2 Fig.1 RS2RQ RS3LQ Fig.3...
  • Page 34 RS12Q RS12Q RS12Q RS15Q RS15Q RS8Q RS15Q RS8Q...
  • Page 35 (EN)Insert roof plugs into Facia Panel only as indicated. E. (EN)Roof Panels (FR)Planches de Toiture Note Use the same colour Plugs & Pins (PPG & PIN) to fix the Roof Panels & Facia Panels . (EN)Parts Needed: (FR)Insérer les bouchons du toit dans le Panneau Facia seulement comme indiqué.
  • Page 36 (EN)1. Use a screw driver to align the holes. (EN)Apply silicone around the roof plugs. This is Note Note optional and should be done for heavy rain areas if 2. Insert roof plugs into roof panels needed. only as indicated. (FR)Appliquer le silicone autour des bouchons de (FR)1.
  • Page 37 PPGL PINL R3RQ R3RQ (EN)Outside View (FR)Vue Exterieur RS5Q RS5Q RS14TQ RS14TQ RS13Q RS13Q RS14BQ RS14BQ (EN)Inside View (FR)Vue Interieur...
  • Page 38 (EN)Option -1 Plywood (FR)Facultative -1 Contreplaqué (EN) After completing the assembly of shed place exterior grade CDX 3/4” (19 mm) plywood inside the foundation. (FR) Après avoir terminé l'assemblage de la place extérieur du hangar placer CDX 3 / 4 "(19 mm) contreplaqué à l'intérieur de la fondation. (EN)Option -2 Concrete (FR)Facultative -2 Béton...
  • Page 39 (EN)Parts Needed: F. (EN) Doors (FR) Les Portes (FR)Pièces Nécessaires (EN)CODE (EN)QTY (FR)CODE (FR)QTÉ Fig.1 Fig.2 Fig.1 Fig.2...
  • Page 40 Note (EN)Apply silicone around the perimeter of the base ‘U’ channel. Seal the corners, joints and base of door column. This is optional and should be done for heavy rain areas if needed. (FR)Appliquez de la silicone sur le pourtour du canal de ‘U’...
  • Page 41 (EN) High wind area installation instructions (FR) Instructions pour une installation dans des zones de vent violent (FR)Remarque : Pour être sûr que votre abri supportera des vents (EN)Note: To ensure that your shed withstands high winds, violents, vous devrez vous équiper des renforts suivants : you will need the following reinforcement.
  • Page 42 RS3SQ (EN)Attach each Side Panel (SP ) on top to the Roof Structure (RS1LQ, RS1RQ, RS3LQ & RS3SQ). Using a dia. 3mm (1/8”) drill with a power drill, make two equal distance holes RS1LQ on the Side Panel through the Roof Structure. Drive a self tapping screw (S4) through the Side Panel to the Roof Structure.
  • Page 43 (EN)ADDITIONAL ACCESSORIES AVAILABLE (FR)ACCESSOIRES ADDITIONNELS DISPONIBLES (EN)These accessories are required in case of heavy snow or high wind areas. Please choose relevant accessories according to your needs. (EN)Ces accessoires sont exigés en cas de zones de la neige forte ou du vent fort. Veuillez choisir les accessoires appropriés selon vos besoins.
  • Page 44 U.S. Polymers, Inc. 1057 S. Vail Ave Montebello, CA 90640, United States of America...
